Dobrý den, dostal jsem za úkol zatím jen navrhnout konstrukci, která by měla sloužit ke snadnějšímu balení zboží (velkoplošný materiál). S ohledem na předpokládanou kusovou výrobu, důraz na snadnou dostupnost materiálu a jednoduché svařování, jsem zvolil základní rám z uzavřených ocelových profilů - jeklů.
Vstupní parametry:
- základní rozměr rámu: cca 2330 x 2020 mm (vše symetrické), 9 pevných nožek (do budoucna asi stavitelných kvůli nerovnosti podlahy) - opěrná plocha každé z nohou plech průměr 100 mm a tloušťky 5 mm
- předpokládaná užitečná váha na rámu (stojanu): cca 2 100 kg (balík polotovaru velkoplošného materiálu, tj. 30 x 70 kg, ve skutečnosti bude méně - brán nejhorší případ z hlediska bezpečnosti)
Úvodní výpočet:
- ze zatížení 2 100kg a předpokládáné vstupní bezpečnosti k=2, dostáváme zatížení 4 200kg, což vyjádřeno v síle F je 41 160 N na ploše S cca 4,71 m2. Výsledné zatížení na m2 je cca 8,757 kN/m2 (uvažujme 10 kN/m2 pro snadnější výpočet).
Jelikož zatížení bude rovnoměrné, tak pro výpočet průhybu rámu je uvažováno spojité liniové obdélníkové konstantní zatížení q=10 kN/m.

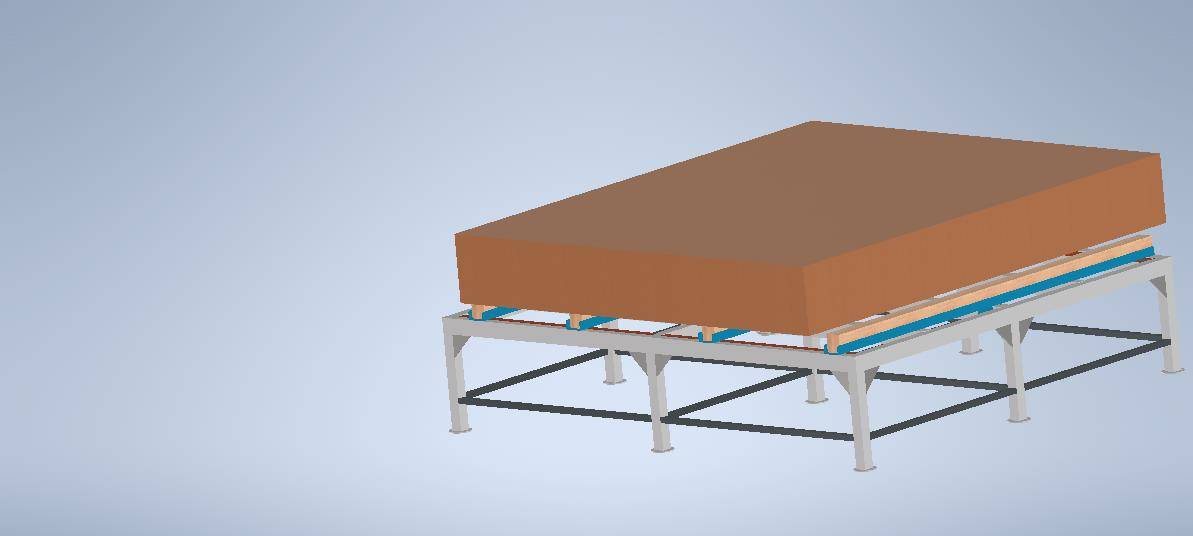

Z tohoto zatížení dostaneme při použití profilu jekl 50x70x3 mm (na výšku) průhyb cca 2,4 mm, což by mělo vyhovovat hojně používanému pravidlu, že průhyb by měl být maximálně okolo l/300 (v našem případě to vychází na cca 3,8 mm - splněno). Toto bylo počítáno ještě před přidáním přídavných podpěr pro "U" profily, jenž budou nosiči tzv. špalků pro paletové balení - viz obrázek. Pro výpočet byly použity statické modely, tj. nosník statický určitý - neurčité modely určitě podají výsledky jiné - lepší, ale opět jsem uvažoval horší variantu z hlediska předpokládaného těžšího provozu.
Vzpěr nohou jsem taktéž zkontroloval a vyhovuje.

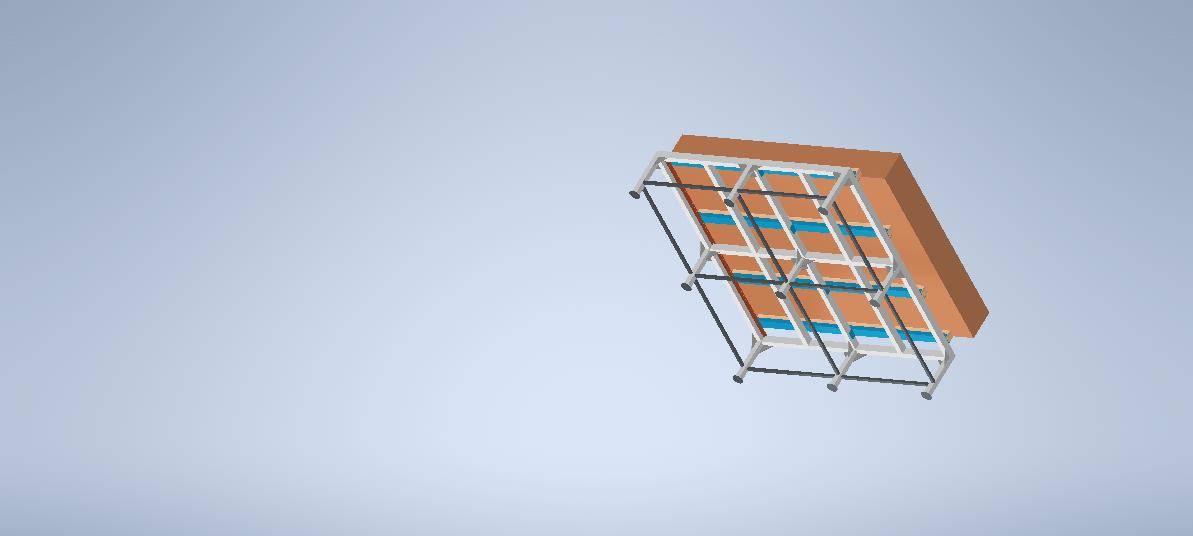

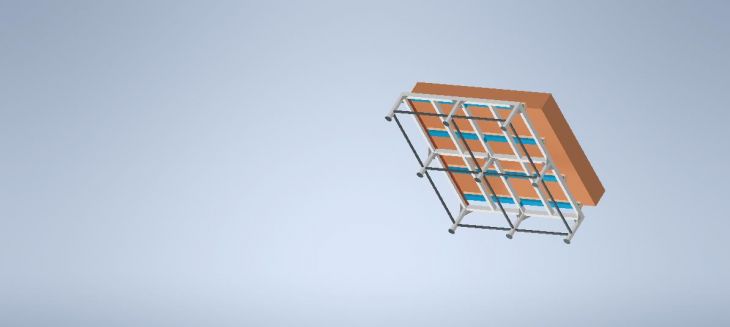

Na závěr uvedu, že jsem všechny nožky opatřil vzpěrami ve tvaru pravoúhlého trojúhelníka o stranách a=b= cca 100 mm, tloušťka 5 mm. Nožky jsou také spodem vzájemně spojeny kvůli možnému vyvrácení jeklem cca 25x25x3 mm ve výšce cca 120 mm. Na hnědém pásku pod modrými účky jsou rastry pro případné posunutí úček blíže či dále od sebe, z důvodu možného využití i pro jinak velké dílce k balení.
Budu rád za každou připomínku a nebo návrh. Doufám, že nic důležitého nebylo opomenuto. Možná je to zbytečně bytelné, ale jak říkám, počítám raději se vším. Váha hotového kusu předpokládám cca 120 - 150 kg. Bude tam jezdit VZV, který může do konstrukce třeba lehce narazit. Moc se mi nechtělo zvolit nožky z jeklu 40x40x2-3, i když by určitě vyhověly. Díky za případné rady a připomínky. Olaf
2x
Když ne kvůli ničemu jinému, tak kvůli těm ještěrkářům bych to důkladněji zavětroval. Mohl bych tu dlouze vypisovat, co dokáží, ale borec, co dokáže ustřihnout kotvy M16, které drží podobný stůl, by toto mohl složit na podstatně nižší výšku, než je projektována
Zdravím, díky. Takže nic vyloženě špatně tam není, jen to více zavětrovat říkáte. No oni pracovníci jsou zodpovědní, ale pokud by to někdo takto podrazil, jak ve videu, tak by to nic pěkného nebylo. Otázkou je, zda to i fest zavětrování dokáže ochránit.
Zkusím to tedy zavětrovat alespoň ze tří stran a z jedné strany to nechám volné, kvůli možnému přesunu vidlemi. Otázkou je, pokud tam přidám vhodně uhlopříčky, jak na těch paletových regálech, bude to skutečně přínos? Nebo máte jiný návrh (třeba jekly 25x25x3 na svázání nožek nahradit stejně jako nožky jekly 50x50x2-3)?
Je to skutečně o lidech - pokud tam budete zakládat dvoutunové balíky, tak na to potřebujete vozík s nosností okolo 30- 35 metráků - kvůli posunutému těžišti. A takový stroj s oním nákladem řízený jelitem dokáže takovou konstrukci rozložit na prvočinitele. Dělám servisáka a podobné konstrukce stavíme u velkoplošných pil, nebo nestingových center. Je pravda, že to většinou bývá z 10 cm íček a unese to balík lamina s tím, že když je ještěrkář dobytek, tak to urve právě z těch kotev, ale ještě se nestalo, že by konstrukce selhala a kolabovala.
Co se týče toho zavětrování - ano, myslím, že tři strany by měly stačit a od oka bych to dělal z pásoviny.
Zdravím, děkuji za komentář a zkušenost z praxe, využití to bude mít hodně podobné. Taky to bude u formátky a budou se na to skládat a páskovat formátované balíky. Skládat rozumnějte po jednotlivých deskách nebo max. 3 zaráz, pokud to bude něco slabšího. Jak bude balík narovnán, tak se to zapáskuje a šup do expedice.

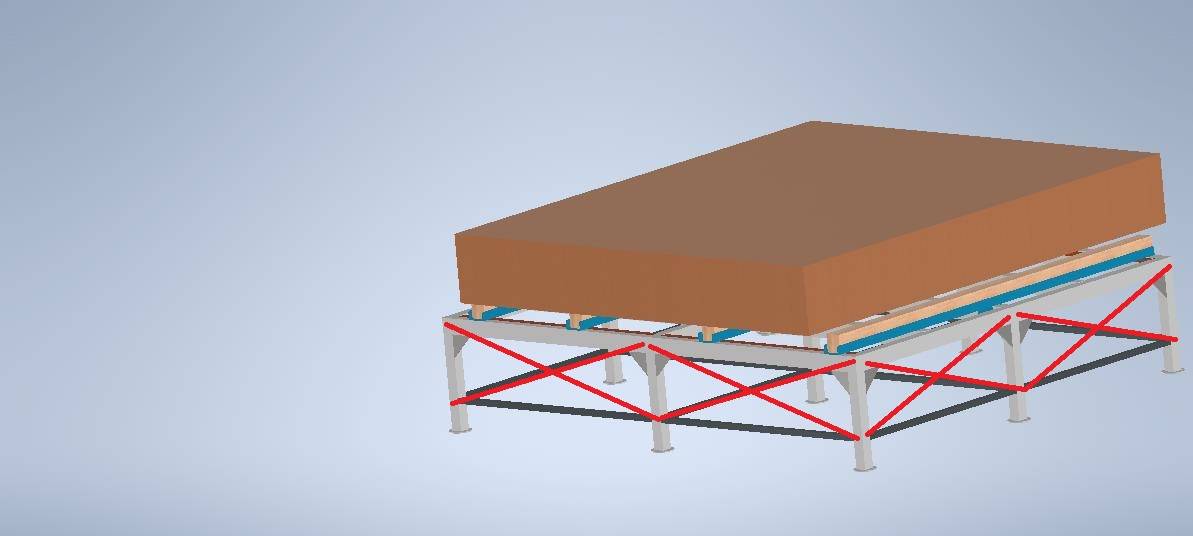

Do přílohy vkládám náhled dodatečného zavětrování - použiji tedy pásovou ocel do uhlopříčky (na obrázku červeně a jednoduše pouze v malování a ze dvou stran, bude ze tří.
Udělalt to z Iček by bylo určitě dobré, ale správně to svařit a poskládat už klade vyšší level na zámečníka. S jekly by měl umět skoro, skoro každý.
Ještě mě napadá, ohledně toho svařování, jsou celkem 2-3 možnosti jak to udělat.
1. Vařit natupo rovně řezáné dílce a nohy přavařit zespoda k hornímu celku (z boku bude jeden jekl otevřený)
2.) Vařit natupo rovně řezáné dílce a nohy vyvařit průběžně (horní strana nohy bude otevřená)
3.) Vařit dílce s úkosem pod úhlem 45 stupňů a nohy navařit zespoda (vše uzavřeno).
Teď babo raď jak to zámečníkovi přikázat udělat.
Co se týče toho svařování - klidně bych to dělal ad 1.) + ty otevřené konce zašpuntovat plastovými zátkami
A zase z praxe - u velkoformátových pil se pro manipulaci s formáty často používají nůžkové plošiny na auta, které jsou původně pro pneuservisy a pod - něco v tomto stylu :
kdy obsluha si přizvedává balík tak, aby mohla stáhnout plotnu lamina z balíku přímo na stůl pily.
2x
Konstrukce v pořádku, za mě dobrý
(zámečník cca 40let praxe konstrukce - tedy výroba z dokumentace.)
Pohlídat si svářeče aby měl papíry a mělo by to být OK.
Účkům pro paletu bych dal větší rozměr(nebo posuvné), aby se tam dalo trefil paletou.
Dobrý den, děkuji za zhodnocení. Do úček bude obsluha vkládat špalky 70x80 mm, dal jsem tedy účko 80x40x40x3, aby tam případný zmetek v pohodě vešel (šířka špalku cca 70 mm, rezerva v účku cca 4 mm. Pokud bych měl 100% jistotu, že špalek bude vždy přesný, dal bych účko 80x40x40x4, ale tam už je to hodně těsné.
