Prosím o radu.
Nefunkční průtokový ohřívač Dražice PTO 1733.
Vyměněno topné těleso,i spínací elektronika.
Při zkoušce funkčnosti,se voda při pomálém průtoku(asi 3 mm čuróček) sotva ohřála na tělesnou teplotu.
Vstupní teplota je asi 10 stupňů.
Nevíte v čem může být chyba?
Díky.
2x
Já si ze zkušenosti troufnu říct, že toto bude závada... Ohřívač má 5kW a to není na takový malý průtokáč málo. Na 5kW průtokáč se dá zvládnout celkem rozumný proud vody. Na takovou nouzovou sprchu to šlo i použt...Osobně bych to viděl na regulaci teploty. Předpokládám, že je to ten snímač /čidlo)regulace teploty.. Nebylo by špatné zapojit ampermétr do obvodu, změřit napětí na tělese a podle toho posoudit proč to nejde... Ono v dnešní době se vyrábí všude samé zmetky (zkušenost poslední doby) , tak aby tam třeba místo 5kW spirály neby jeno 500W... Třeba! Už jsem něco podobného zažil...
2x

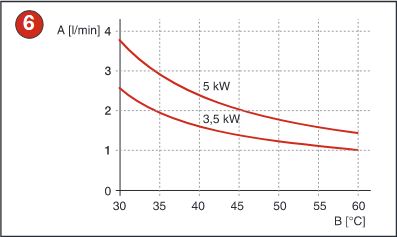

Jako první by bylo dobré ověřit křivku podle obrázku, který je v návodu. Kdyby nesouhlasila, změřit příkon wattmetrem případně voltmetrem a ampérmetrem na tělese. Jen pro zajímavost. Jaký byl důvod výměny tělesa a elektroniky?
Důvod výměny byl,že se jednoduše přerušil obvod v tělese odpadnutím spirály od jednoho z kontaktních šroubů.

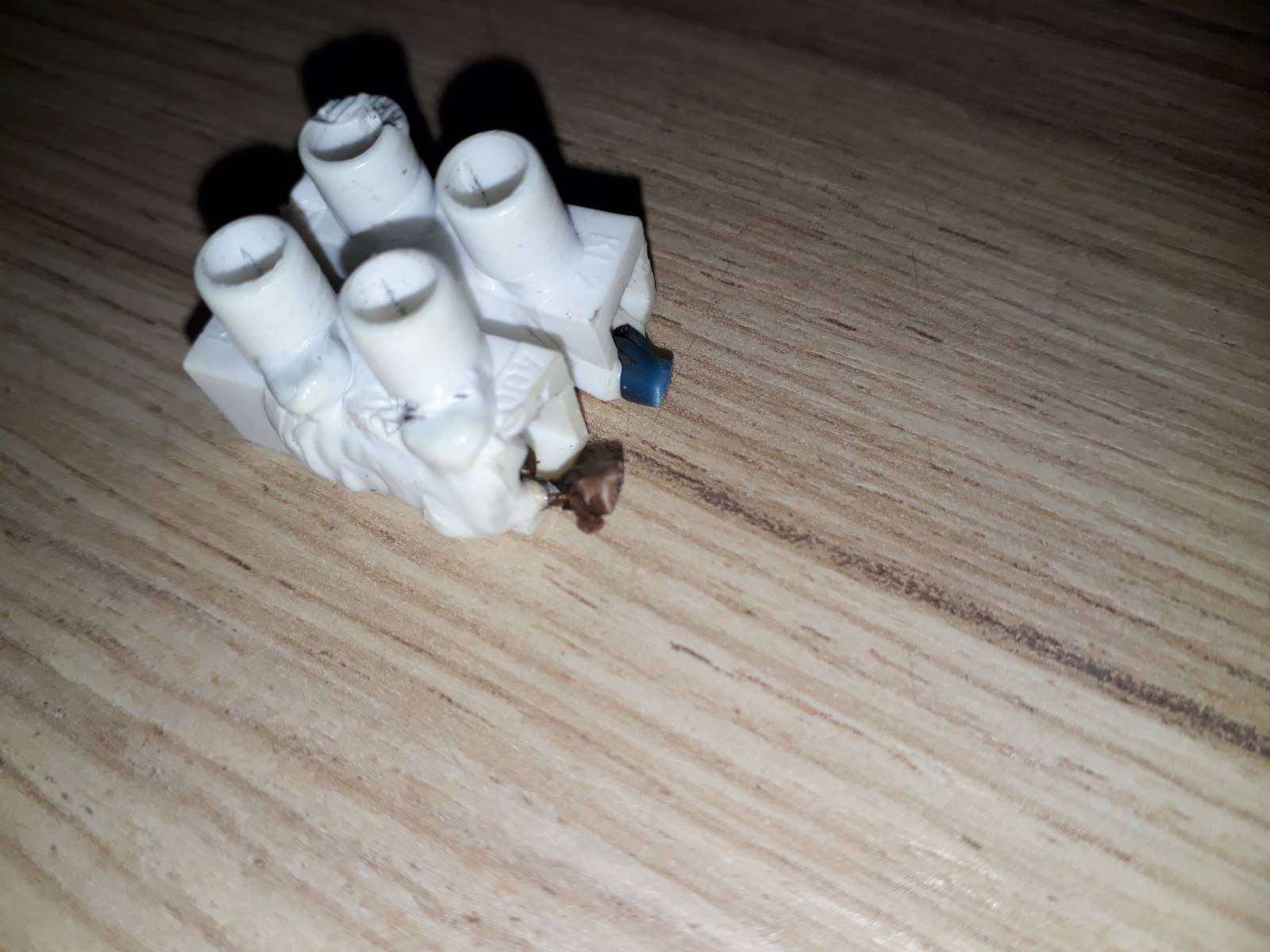

Poté jsem si všimnul,že i přívodní svorkovnice(čokoláda),je potavená,a nejde odšroubovat.Nahradil jsem ji tedy keramickou.
Po výměně tělesa,stále netekla teplá voda,ani při nejnižším spínacím tlaku.
Proto jsem zvolil cestu výměny i již zmíněné dps,jelikož dál,tam nic funkčního snad nemůže být(spínače proměřeny).
Zkusím nasadit watmetr,a změřím napětí na výstupu.
1x
doplněno 10.04.22 17:08: Pokud bude problém, trochu pomůže zapojení jen jedné spirály, bude to 2,5kW (v sérii to je jen 1,25kW); nebo koupit jen 3,5kW elny.cz/...
0x
Musíte hledat a měřit.

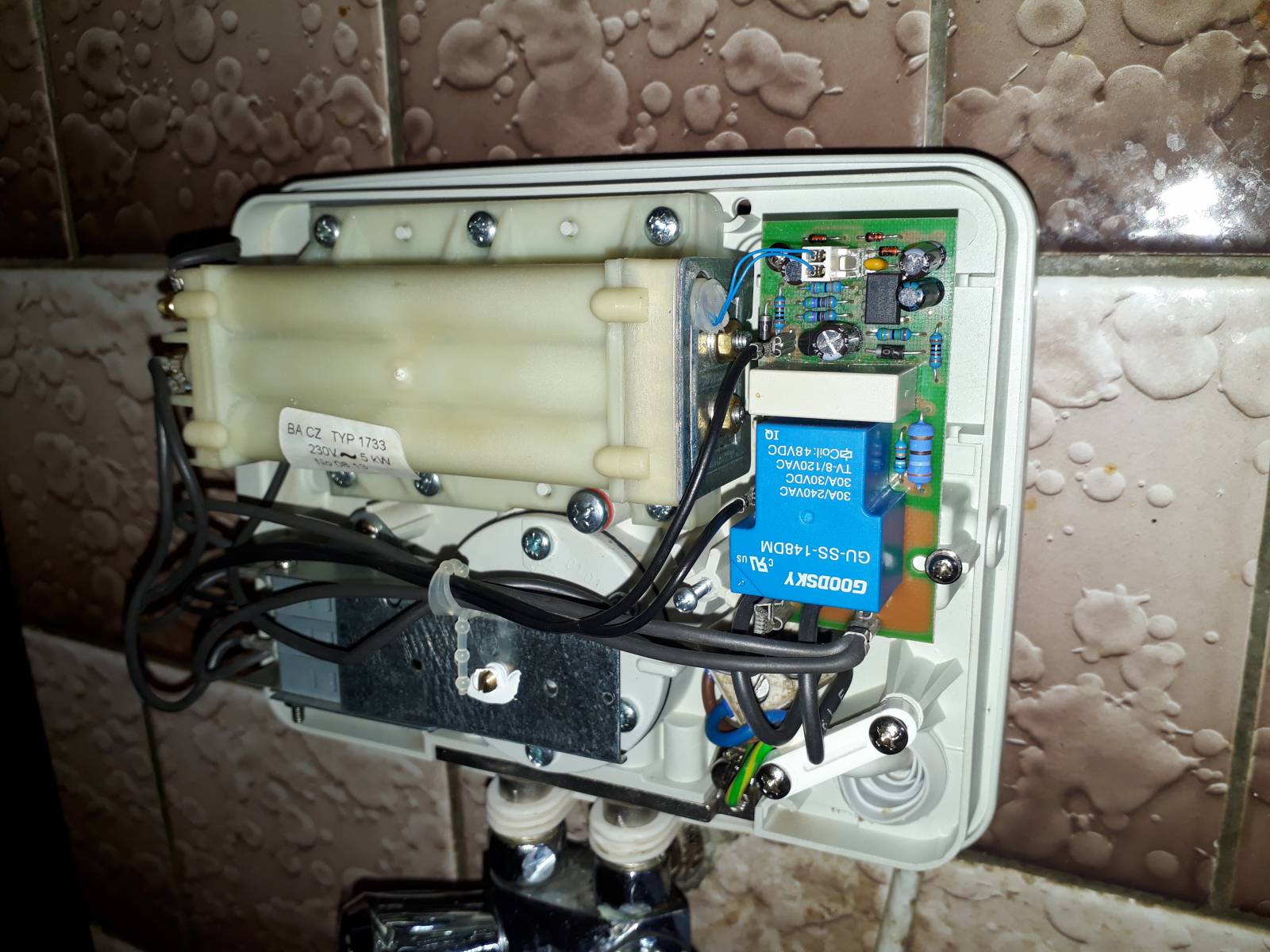

1. Vypadá to, že topné těleso je připojováno na napájení přes to modré relé. A relé má na výstupu 2 možnosti - buď tam je 230V, nebo nula.
2. Na vstupu by mělo mít cca 48V DC nebo 0V.
3. Na destičce plošných spojů se musí "vyrábět" napájecí napětí 48 V DC pro relé a i pro napájení toho integrovaného obvodu - pokud ho nenaměříte, může být vadný některý kondenzátor - bývá to nejčastější závada.

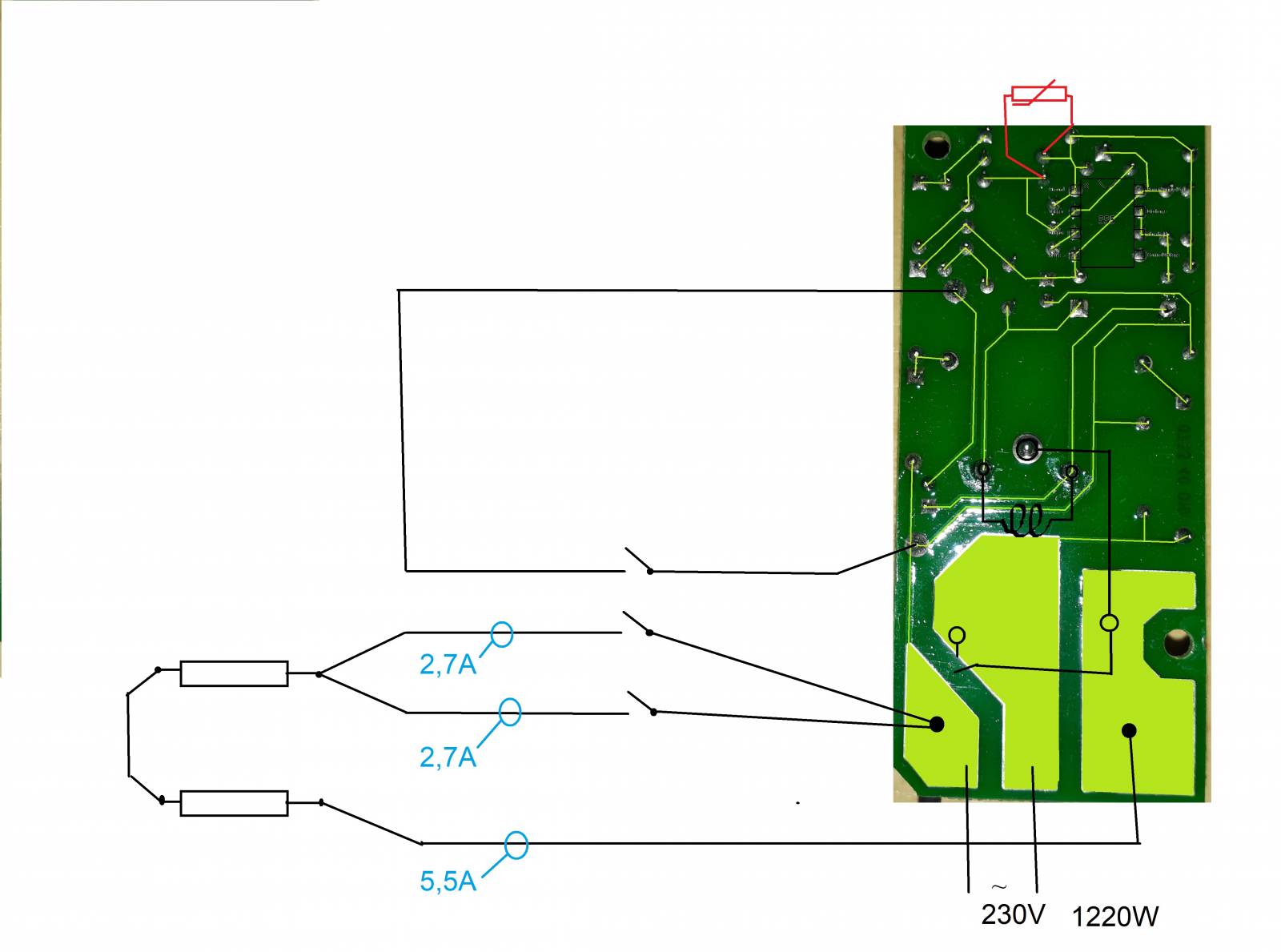

Já bych to tak nějak viděl, že ta spirála je špatně zapojená... Každá spirála má dle výpočtu cca 20,9 ohm, což je cca 11A... Čili 2x 11A=22A x230V = 5kW
Tedy podle mě by neměla být zapojená do série, ale paralelně!

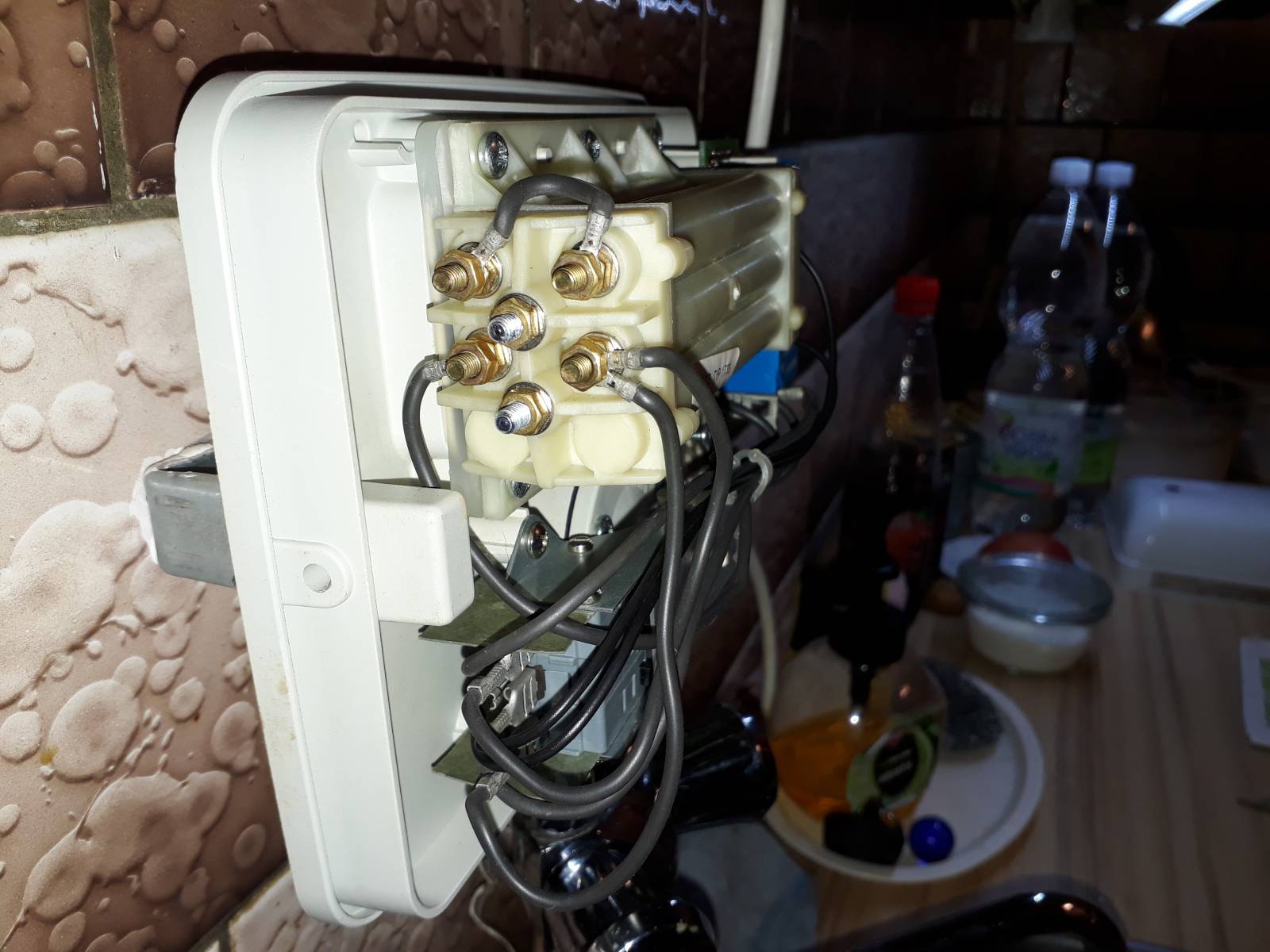

Závada je tedy jasná. Výměna desky byla zřejmě zbytečná. Otázkou teď je, jak se vám to mohlo podařit zapojit špatně. Schema v návodu není, takže se na to musí přijít. Ve vašem schematu mi nejsou jasné ty dva paralelní kontakty a jak se vám mohlo podařit změřit jimi proud. Na první pohled to vypadá, že ty dva dráty z pravého fastonu by měly jít pod pravé matky tělesa. Zkuste to nakreslit lépe nebo dát fotku z levé strany. Společně to dáme dohromady.
Děkuji za odpovědi a omlouvám se za neúplné informace.
Průtokový ohřívač,je u paní sousedky (90 let).
Při výměně,jsem postupoval odpojováním a zapojováním jednoho vodiče po druhém.
Paní si už skoro nic nepamatuje,akorát povídala,že před tím,jí to fungovalo na slabý čuróček vody,kdy napustila dřez na umytí nádobí.
