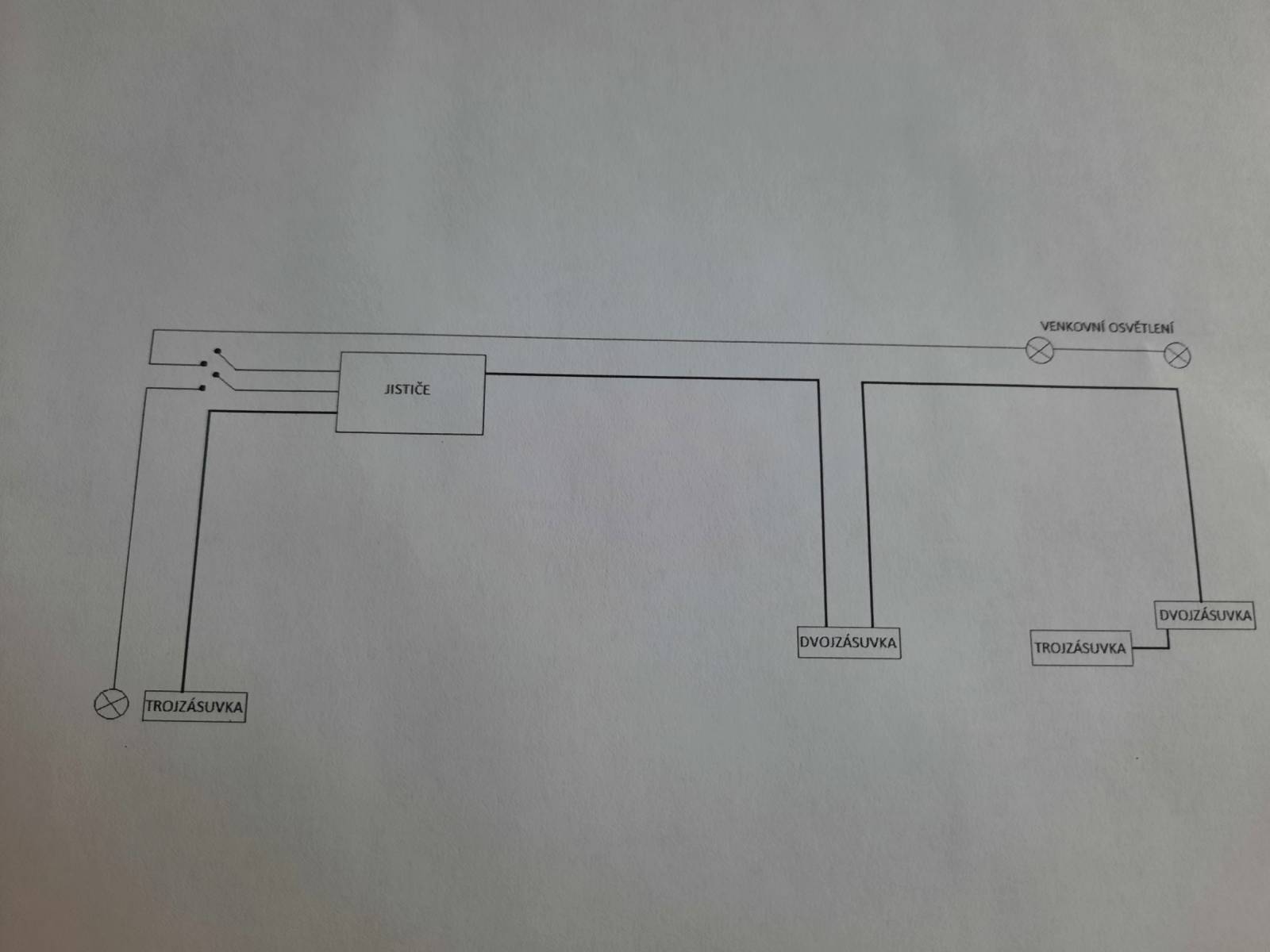

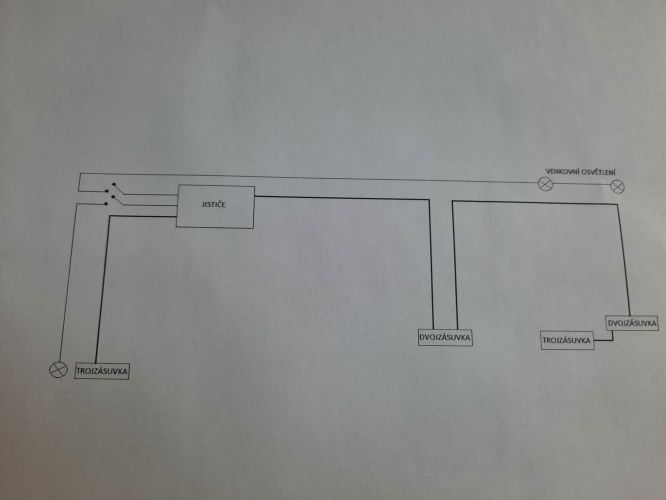

Dobrý den. Natahuju základní elektroinstalaci v chatě a chci se zeptat, zda je to takhle správně. Elektrikář přijde pak zapojit rozvaděč a osadit jističe, od rozvaděče bych si to rád natáhnul sám. Venkovní osvětlení bude mít svůj jistič, zásuvky budou mít svůj jistič a osvětlení vnitřní svůj jistič (pouze jedno světlo). Bylo mi řečeno, že na jistič mohu mít 10 zásuvek. Má představa je, že povedu kabel od rozvaděče do první zásuvky, z té pojedu do zásuvky další. Přikládám schéma. Moc díky za rady. Potřebuji jen trochu ujistit, zda je má úvaha správná. Spotřebiče malá lednice, rychlovarná konvice, plotýnkový vařič, to je ze silnějších spotřebičů asi vše. Moc díky.
...jen bych upřesnil to rozvržení zásuvek - jak píšete deset na obvod -- ale jen tam kde se předpokládá příležitostné využití... jinak je dobré spotřebiče jako lednice a vařič zapojit "odjistit" samostatně... Podle rovnice 16A utáhne na jedné fázi 3680W - pak vybaví jistič -- takže rychlovarná konvice, vařič a lednice spolu nikdy nepůjdou
Jen doplním - zásuvky kabelem 3x 2,5mm2, světla stačí 3x 1,5 mm2. Barvy drátů hnědá (černá), modrá, zelenožlutá. V rozvodnici samozřejmě mimo jističů i chránič.
Tu som na pochybach. Je spravne radit niekomu, kto bastli elektriku a pyta sa, ci ma spojit vsetky tri zltozelene a modre? Naozaj je toto ucel poradne? Pomahame naozaj alebo len pomahame k urazu a poziaru?
Ještě mám takovou představu, že zásuvky natáhnu v kulatém kabelu 3x2,5mm a světla v plochým 3x1,5mm. Je to jedno, nebo je to blbost a je lepší udělat vše v kulatým?
petrovic
Myslíš CYKY a CYKYLO? To je jedno. Může být.
olinl
jenda: Pokud ten plochý kabel bude ve zdi, tak ok. Pokud je všude okolo dřevo, dej raději kulatý kabel, je odolnější i při zahoření. Co jsem se v praxi setkal se zahořením kabelů/izolace, tak to kabel/izolace odnese tak deset centimetrů od příčiny zahoření. Pod krabičky zásuvek, vypínačů a krabičky spojů na dřevě dej nehořlavé podložky!
Ještě mě zajímá, jestli je nutné mít extra jistič na venkovní osvětlení, nebo to může být na jistič co je pro vnitřní osvětlení? Uvnitř bude jen jedno světlo, ostatní osvětlení uvnitř bude řešeno lampičkou ze zásuvky a nebo osvětlení kuchyňské linky taktéž ze zásuvky. Děkuji.

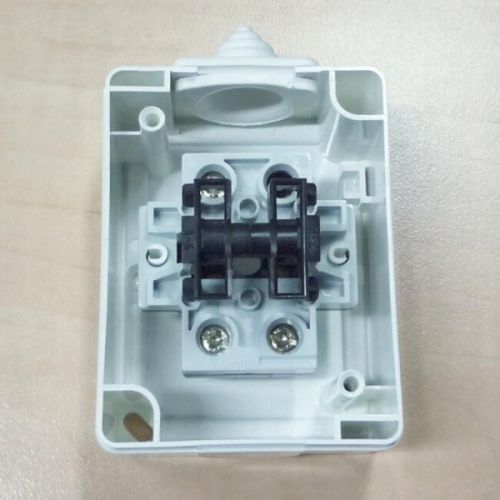

Dobrý den. Ještě se chci zeptat. Od rozvaděče povedu kabel do vypínače řazení 5, tedy vypnout/zapnout nezávisle na sobě dvě světla. Poradíte se zapojením, prosím? Do vypínače půjde jeden kabel od jističe do tohoto vypínače a od vypínače potřebuji jít ke dvěma světlům, s každým na jinou stranu. Moc díky. Vypínač něco takového mojeelektro.cz/...
Zapojeni je jednoduche, privodni fazi das na oba vstupy vypinace a na vystupy uz faze jednotlive pro svetla. Pe a n propojis wago svorkou na pevno, privod s obema kabely ke svetlum. Horsi ale bude to do toho vypinace vsechno nacpat, to musis zkusit jestli zvladnes.

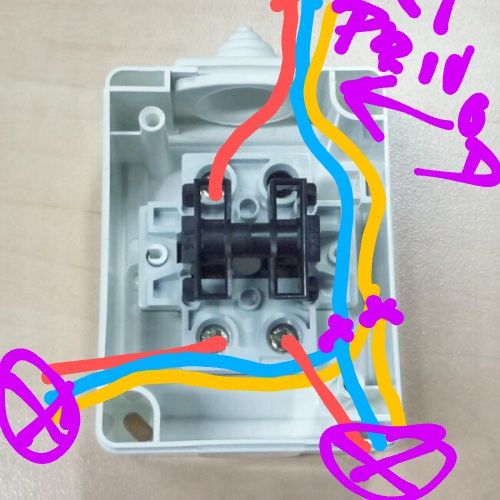

Od rozvaděče přivedu jeden kabel do vypínače. Od vypínače povedu dva kabely (ke každému světlu jeden) a ve vypínači připojím všechny hnědé pod svorky a tři modré spojím spolu tři zelenožluté také spojím spolu. Je tato úvaha správná, prosím?
Este mi povedzte, ako chcete korektne napchat do vypinaca s jednou prechodkou tri kable? Spinac je v kryti IP44, ak ma splnat to krytie, musite tam ist len jednym kablom a pouzit krabicu v rovnakom kryti. Bude to vystavene za silneho vetra dazdu?
