Topné tělísko bojler

Vpravo je teplotní pojistka BP16. Tento typ se už nevyrábí, dnes jsou na kapilárním principu.. Při přehřátí bojleru trvale vypne obvod a pro jeho znovuzapnutí je nutno vytáhnout provozní termostat (TH160) a tuto pojistku opět "natáhnout". Potom se opět tepl. poj.. vloží do své jímky a zasune se i provozní termostat do své jímky a zajistí se proti vypadnutí...

Ten plech s výřezem slouží pro jeho zajištění v jímce, výřezem v plechu právě prochází stonek provozního termostatu (TH160)

Jak to bylo u vás nevím, dejte fotku příruby nádoby. zřejmě máte termostat jiný.

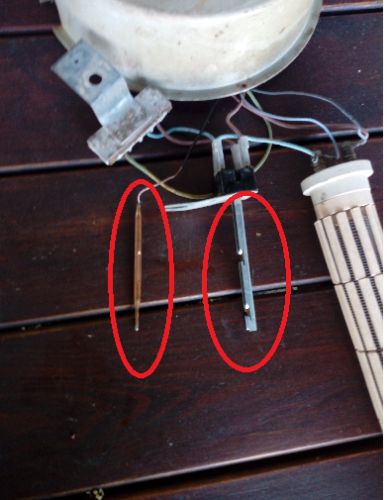

Vlevo je čidlo provozního termostatu, vpravo je tepelná pojistka. Jestli je tam jen jedna jímka, tak se tam strčí společně.

Jen doplním...tepelná pojistka BP16... náhrada KV441

Tepelná pojistka do bojleru Tatramat BP16 - vratná - universal - zrušeno - již se nedodává (náhrada pojistka KV441)
Upozornění: jedná se o kvalitnější náhradu původní tepelné pojistky (na fotce je původní tepelná pojistka). Obrázek pojistky, který Vám bude zaslána, naleznete v detailu karty ve fotkách.
Bezpečnostní pojistka do bojleru proti přehřátí vody v ohřívači vody.

odsud

Na fotce vlevo je kapilára od havarijního termostatu, ten druhý bazmek je pracovní/provozní termostat. Do dírky strč nejdříve kapiláru kam až to půjde, potom tam nacpi ten provozní termotat, natoč ho tak, aby výřez v plechu šel nandat na šroub příruby, nandej matici a utáhni ji, aby to celé nevypadlo. S tou kapilárou velmi opatrně, ať neohneš moc tu trubičku, nefungoval by potom ten havarijní termostat v případě selhání provozního termostatu. Následky selhání havarijního termoše nechtěj raději vědět.. Trubičku kapiláry veď PO BOKU toho provozního termostatu, je na tom provozním termostatu pohyblivá část, která se nesmí zaseknout o tu trubičku kapiláry nebo bužírku na trubičce kapiláry!

z toho co předvádíte těžko soudit, řekl bych že to patří tam odkud jsteto vytáhl. Vlevo je čidlo termostatu a vpravo nevím
