Konstrukce propojovací lišty

Od: dumper odpovědí: 14 změna:
Dobrý večer, prosím, není mi úplně jasné, jak je udělaná 3f propojovací lišta do rozvaděče.
To jsou ty propojovací plošky nějak stavitelné? Nebo jak je docíleno toho, že při zapojení 3f jistič - 3f chránič - 3f chránič - a třeba další jističe, je vynechán kontakt pro "nulák", ale zachován sled fází?
Děkuji.





14 odpovědí na otázku
Řazeno dle hodnocení





hodnocení

2x
Do chraniče nejde nulák ale střední pracovní vodič.
Propojovací lišta směřuje na opačnou stranu než N, nebo chránič a jističe jsou propojeny vodiči.
Tomu střednímu pracovnímu vodiči se právě hovorově říká "nulák" ;)
dumper
hodnocení

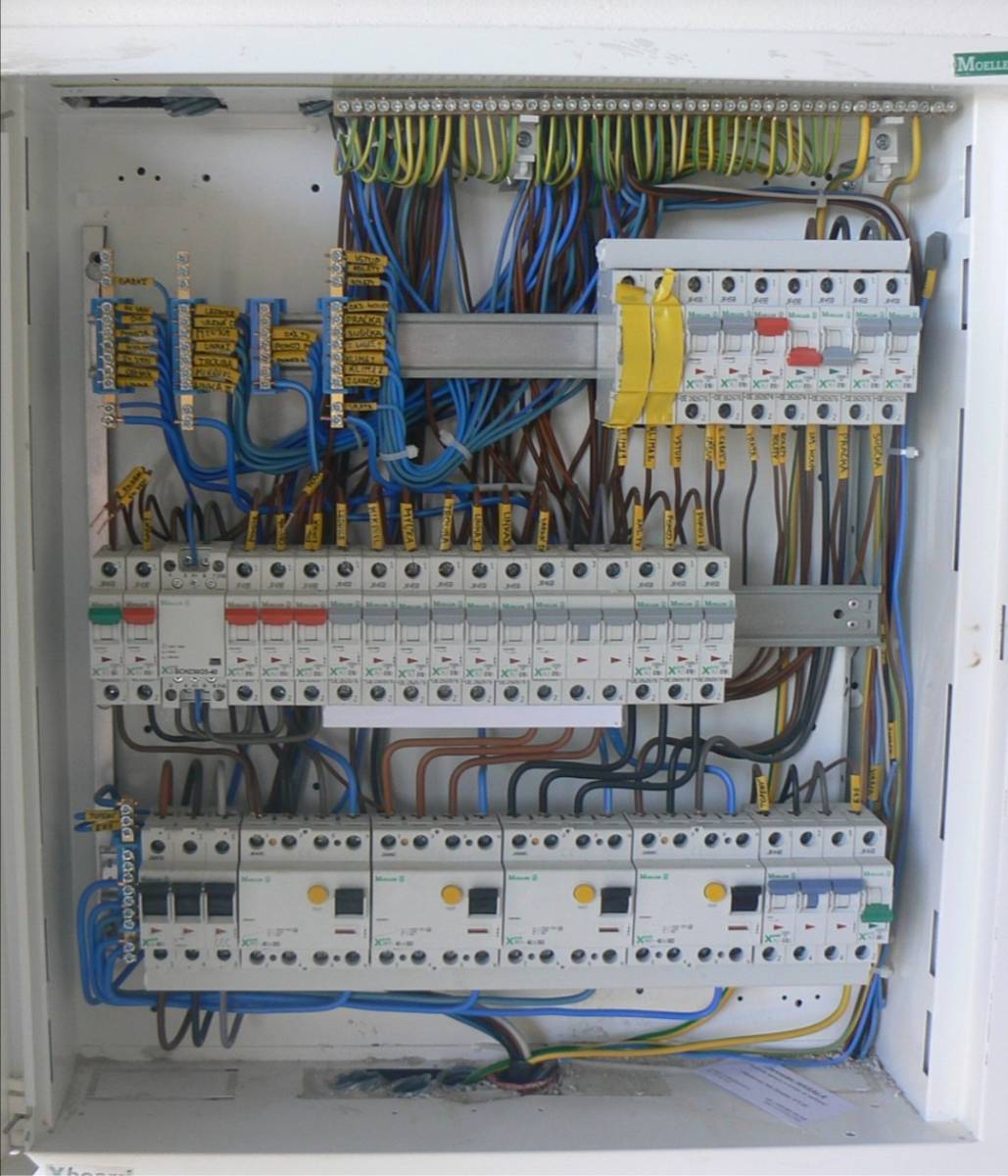

Tomu nerozumím. Viz foto, tam je lišta na celém spodku. Začíná jistič, přes 4 chrániče a na konci je další jistič.
Konstrukce propojovací lišty
Ta lišta je hlavní přívod a N vodice jsou samostatně přivedeny.
V místech pro chránič je asi pin ucvaklí



hodnocení

2x

Bezna 3p lista ma tri hrebene. Ak date len istice, opakuju sa fazy v poradi 1, 2, 3, 1, 2, 3 ...

Ak je niekde v retazci chranic vyzadujuci si stredny vodic, vidlicka alebo pin (podla druhu listy) sa odreze. Trojfazovy chranic je siroky ako 4 istice, cize ak ma fazove vodice vlavo, potom pojdu normal 1, 2, 3, medzera bez vidlicky a nasledujuci isitic alebo chranic bude mat ako prvu fazu 2 : priklad 1, 2, 3, N, 2, 3, 1, N, 3, 1, 2, N ...

dumper
hodnocení



hodnocení

0x
avatar mikihans
Nejsou stavitelné, ale výrobci dělají různé druhy, aby byly kompatibilní s celou řadou zařízení.
Ovšem vámi požadovaná situace asi nepůjde lištou propojit celá, nebo budete muset mít 4p lištu a vynechat místo tam, kde nulu nepotřebujete.



hodnocení

0x
avatar nonek
Podívejte, kolik typů propojovacích lišt se používá... některé pro jističe, jiné pro chrániče...podle potřeby a použitých pólů... google.com/... projděte si třeba OEZ lišty, případně si z jejich stránek stáhněte katalog...
Když se podíváte důkladněji na zapojení, lištou jsou zespodu propojeny jen fáze, vodič N je zapojen drátem, takže třipólová lišta.. nepotřebné póly z lišty odstraněny
dumper
hodnocení

Ani ale pokud lišta není stavitelná, vychází mi podle fotky spojení 1 fáze s N prvního chrániče.
Proto mě to zajímá, kvůli téhle fotce, na kterou jsem narazil...



danecek*
hodnocení

0x

V tebou uváděném případě my vidličku pro N svorku chrániče z hřebenu prostě vystřihneme a nahradíme modrým vodičem přímo z můstku, ono to ale nevadí, sled fází zůstane stejný, jen se trochu posune pořadí. Ale pokud to situace umožňuje, používáme i 4pól i 2pól hřebeny.

dumper
hodnocení

Ok, ale na fotce není jistič nijak posunut. Ani první, ani poslední. Kdybych výstřihl vidličku, už to nebude rozměrově vycházet aby byly moduly vedle sebe ne? *zed*
dumper
hodnocení

Jo už možná rozumím. Jakože se dále prohodí pořadí fází ale vlastně to ničemu nevadí... Na 1. pólu 2. chrániče bude 2. fáze atd... Ano?
milanb

Ta lišta ma takové vidličky, které se vloží pod sroubek, a tam kde ji nepotřebujete, ji normálně ustrihnete.

e1.cz/...
