Ahoj.
Aktuálně začínám makat na vjezdové bráně a jsem ve fázi konstrukce sloupů.

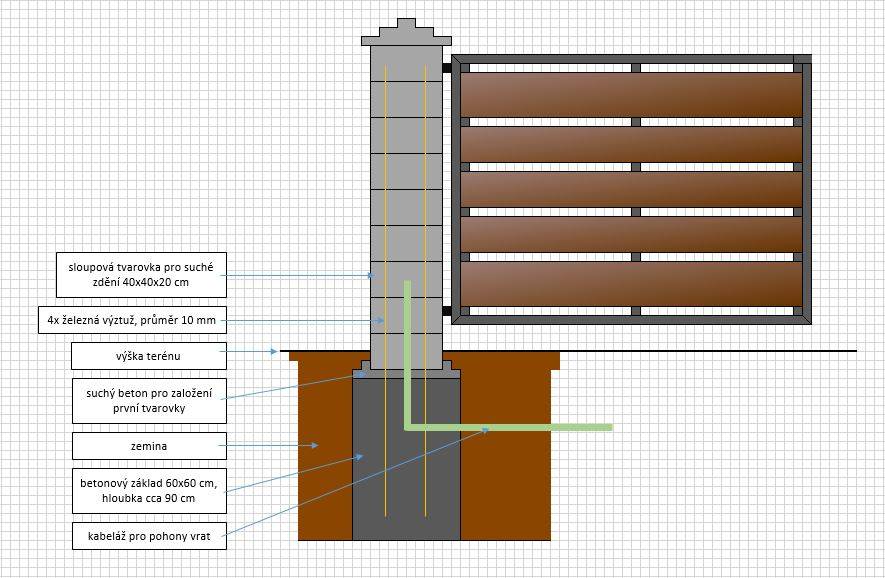

Plánuji sloupy z tvarovek pro suché zdění 40x40x20 cm do celkové výšky cca 160 cm, pro sloup vyliju betonový základ 60x60 cm do hloubky cca 90 cm. Každý sloup bude mít v sobě 4 železné výztuže o průměru 10 mm. První tvarovku usadím do suchého betonu, abych chytil u obou sloupů správnou výšku. Detaily viz obrázek.
Otázka zní: Je to takto správně? Resp. je správně napojení sloupu na betonový základ?
Váhu křídla brány neznám. Bude mít rozměr cca 200x140 cm, rám z jeklu 4x6 cm, výplň modřínová prkna.
4x
Určitě ano, pro samonosné brány, ale u křídlové také? Jde mi hlavně o to napojení, aby se sloup nepovalil pod váhou křídla?
Právě proto, že jde o křídlovou bránu, tak je potřeba aby oba sloupky byly na společném základu ze železobetonu a s pořádnou armaturou až do sloupků, když tohle odflákneš a budeš se snažit šetřit si práci s kopáním a betonováním, tak se ti budou časem sloupky hýbat a přestane ti pasovat zámek do protikusu a v zimě nebudou držet zavřený na zámek, když to seřídíš, tak zase v létě nepůjdou zavírat, protože o sebe budou obě křídla drhnout
3x
Patka 60x60 do nezámrzné hloubky je dobře. Předpokladem, úspěchu je dobré hutnění. Základ by měl jít min 5 cm nad terén, hydroizolace a pak propojení armaturou 4x pr.16. Ztracené bednění se zdí po částech a hned se ukládá zavlhlý beton. Ne tedy zalévat najednou, protože to nezhutníte kolem tyčí. Panty vrat seřiditelné - stačí regulovat náklon v rovině vrat. Když mají dobře nastavenou dilataci, nemusíte nic dodatečně seřizovat
0x
jakožto strojař bych si při betonovaní nachystal připravu pro panty do stavěného slouku a zalil to do betornu, než to pak chytat na na šrouby do hotového sloupku, dále co je psáno v návodech na bednení tam se mají prolevatb betonem max 3 nebo 4 řady slpoupek nemůžete vylít celý najednou, jednak ho nesronáte, protože tvárnice jsou křivé a hlavně se vám pak může beton vyvalit dole u základu, ale jak říkám jsem strojeř, zedník jen z nouze co potřebuji doma
Díky za reakci. Nicméně sloup chci jednolitý od základu až po stříšku. Nejsem asi strojař, ani zedník, ale vylitý beton v 1 kuse mi přijde jako správné řešení. Srovnat chci první tvárnici do suchého betonu, po vytvrdnutí vyskládám a porovnám zbytek a proleju betonem.
Ještě doplním, že to jsou sloupové tvarovky pro suché zdění a ty mají mnohem přesnější tvary, než obyč bedňáky.
Když to uděláš na společném základě, který budeš mít udělaný pořádně do vodováhy, tak tam nepotřebuješ dávat suchý beton, a když už to nezvládneš udělat rovně, tak bych to radši dal na normální beton, tu váhu jedné tvárnice ti to udrží.
Ty roxory bych radši dal 16mm.
Když to budeš mít potom vybetonovaný celý normálním mokrým betonem, tak pak panty stačí dávat do chemický kotvy, ale ty roxory musíš mít po celé výšce sloupků a už ze základu.
0x
Zaklady maju ist do nezamrzajucej hlbky, ta sa lisi podla klimatickeho pasma. Je 90 cm dost u vas?
V kazdom pripade suhlasim s ostatnymi, len samotny kvader z betonu s pomerne malou plochou nebude stacit, brana posobi ako velka paka. Najlepsie je prepojit oba stlpiky dalsim betonom s vystuzami.
@diesel Pro Československo hej. Ale terazky majú Slováci svoje špecifiká. Tam je to asi jinak
to už je zbytečné...když děláme základy pro posuvné brány, které jsou kolem 5-6m, tak neděláme žádné pasy...vždycky jen patku...
Ale posuvná brána sedí jenom na jednom základu, narozdíl od dvoukřídlé brány, kde je zatížen každý sloupek samostatně a proto se taky každý samostatně začne časem naklánět díky váze křídel, proto je potřeba společný základ aby se to hýbalo jako jeden celek.
U posuvné brány zase tolik nezáleží na absolutní přesnosti doléhání částí k sobě, tam nevadí, když se jeden sloupek někam malinko posune od druhého.
Díky za tipy a rady. Jelikož bych kabeláž schovával také do země, ale pouze kousek dál od brány, mohu sloupy spojit pasem a dovnitř ty kabely schovat.
