Dobrý den, jdu si pro radu.
Hledám elegantní a funkční řešení pro vývod kabelu z betonového sloupu.

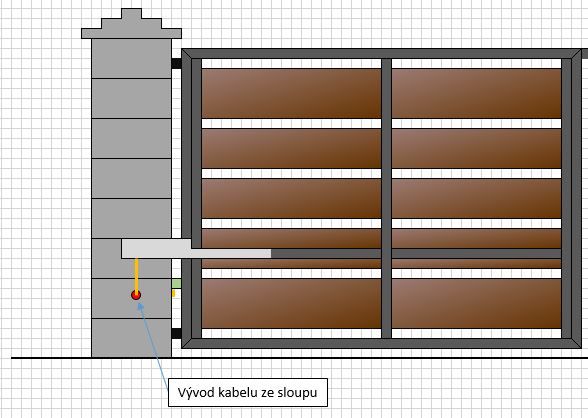

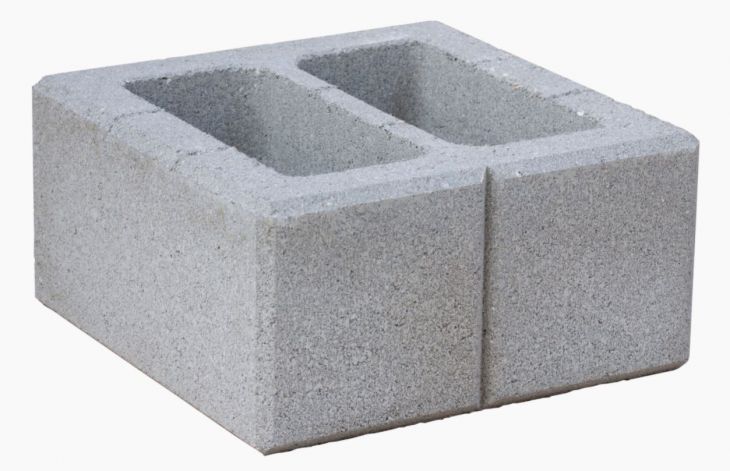

Kabel slouží pro pohon křídlové brány. Kabel bude protažen husím krkem a zabetonován do základu a do sloupu pro bránu. Vyveden bude cca 10-20 cm pod pohonem (viz foto). Sloup je tvořen tvarovkama pro suché zdění s ocelovou výztuží (viz foto). Nevím, jak vyřešit detail, kde kabel vystupuje z betonové tvárnice. Chci aby to vypadalo pěkně, ale aby tam nezatékalo.

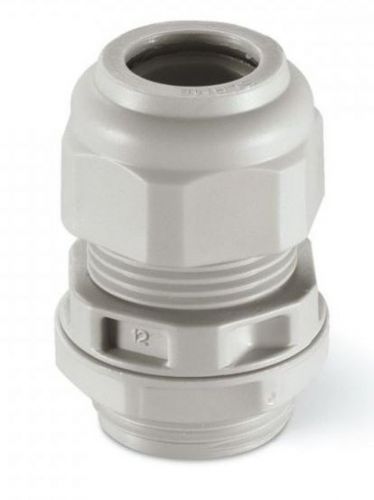

Napadlo mě vyvrtat větší otvor, vsadit tam kabelovou vývodku(viz foto) a upevnit ji chemickou kotvou. Pak jen protáhnout kabel a dotáhnou čelní matici. Vývodku podrží kotva a kabel bude fixován dotaženou maticí s gumičkou.
Má někdo lepší nápad?
Díky za tipy
Použil bych nějakou odbočovací krabici s vývodkami, např takovou a namontoval bych ji tak, aby do ní přívodní kabel byl spodem (kvůli vodě). Pohon bych pak připojil z boku, gumovým kabelem. Tak je to řemeslnicky OK. Ten husí krk by zařízl zároveň s tvárnicí a kabel bych pak kolem zatmelil nějakým pružným tmelem (pro případ nějaké manipulace).
Aby to bylo odborně správně. Přístroje nepřipojujeme kabelem CYKY, ale pohyblivým přívodem (guma, PVC a pod. se zalisovanými dutinkami, případně lisovacími oky). Někdy se tomu říká připojovací, nebo přechodová skříň.
Pohony budou napojeny kabelem CYSY 3x1,5mm z řídící jednotky, budou protaženy základem v husím krku S-130-20. Je tedy ještě zapotřební přidat odbočovací krabici a z ní kabel do pohonu? Jaký kabel?
Jak si to uděláte, tak to bude, já bych do husího krku použil k propojení kabel CYKY 3x1,5. Kabel CYSY pak na propojení pohonu a krabice. Je to na vás.
Kabel CYSY předepisuje výrobce, proto jsem ho objednal na celou délku. Z posledního komentáře vyvozuji, že CYSY je dostatečně pružný a lze ho vyvézt ze sloupku rovnou do pohonu? ...
"Kabel CYSY předepisuje výrobce, proto jsem ho objednal na celou délku"
Ten kabel sice vydrží dost, ale není nezničitelný. Bude vystavený povětrnostním vlivům a mechanicky namáhaný. Co budete dělat, až po pár letech ztvrdne, zpuchří, případně se zlomí? To budete bourat sloupek a kopat celý dvůr kvůli jeho výměně? Nebylo by jednodušší v tom případě měnit jen pár desítek centimetrů volného kabelu?
Husi krk a CYSY v celej dlzke maju svoje uskalia : kabel vystaveny UV lucom moze degenerovat (alebo vam ho cvaknu vandali / ohryze kuna) a budete ho potom menit cely, vratane cast v husok krku. Ten sa moze nejakym sadanim zakladov poskodit a uz tam nepretiahnete nahradny kabel. Pouzil by som CYKY, zavedene do zadnej steny krabicky na povrch s krytim aspon IP44. Vnutri Wago svorky ako prechod na CYSY, ten pojde cez vyvodku, aku zamyslate pouzit. Dole navrtat dierku na odvod kondenzatu.
OK. Použiju rozbočovací krabici, do které povede kabel skrze zadní stěnu, vývod spodem skrze vývodku... Teď ještě nerozumím tomu, proč preferujete do husího krku do země dát CYKY místo CYSY (mám k dispozici oba kabely a je mi jedno, který použiji). A ještě jedna věc mě zajímá, jak hluboko má být kabel zakopán? 90 cm?
