Potřebuji zapojit 2 tlačítka a 2 zvonky.
Při zmáčknutí 1 tlačítka musí sepnout oba zvonky.

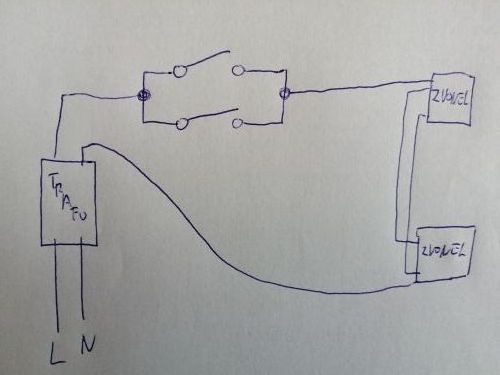

Předpokládám,že zapojení mám správné.

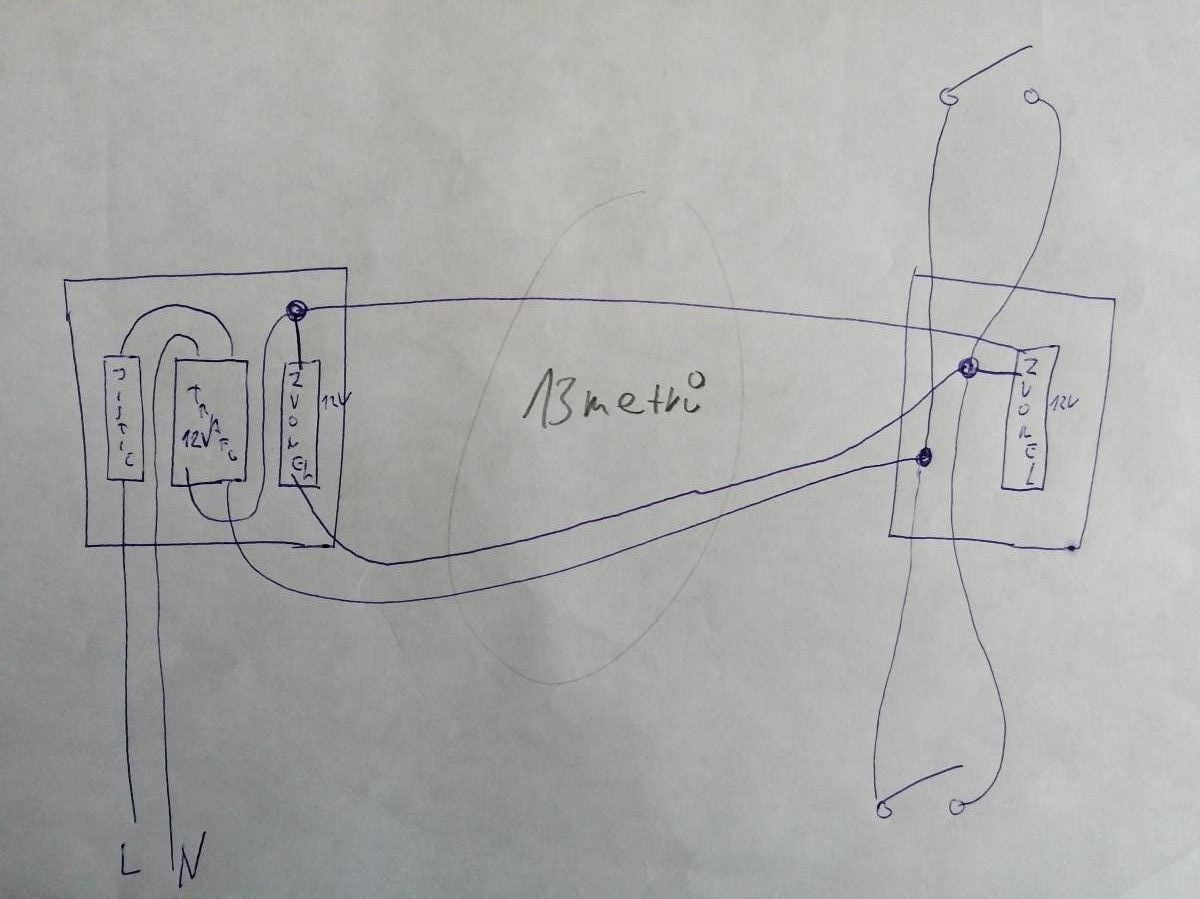

Na druhém obrázku je zapojení v reálu. Zvonky a trafo jsou v malém rozvaděči na din liště. Mezi oběma zvonkama je vzdálenost 13metrů.
Je dostačující průřez vodičů 1,5mm2?
Napětí 12V
2x
OK. Ten průřez je až moc. Mělo by stačit 0,5-0,7mm2.
doplněno 02.05.21 18:38:
@kemo: Pokud není tlačítko přímo vystavené stékající vodě, mělo by to stačit.
2x
IP 4x ochrana před vniknutím předmětů s průměrem nad 1 mm (před nástrojem, drátem nad 1 mm)
IP x4 odolné vůči stříkající vodě ze všech směrů v množství 10 l/min. po dobu 5 minut
takže IP 44 z vašeho odkazu klidně použijte, snad vám po zdi neteče při dešti potok...běžně používám v exteriéru, reklamace nemám...a při vašich 12V...
doplněno 02.05.21 19:31:
Ještě doplním
IP x0 - Nechráněno.
IP x1 - Svisle kapající.
IP x2 - Kapající ve sklonu 15 st.
IP x3 - Kropení, déšť.
IP x4 - Stříkající.
IP x5 - Tryskající.
IP x6 - Intenzivně tryskající.
IP x7 - Dočasné ponoření.
IP x8 - Trvalé ponoření.
Tlačítka budou umístěny na fasádě. Nad nimi není žádná střecha,ani stříška.
Chci použít tlačítko do krabice.
Našel jsem jenom s krytím IP44.
Myslíte,že je rozumné použít toto krytí? Vyšší krytí pro zápustné tlačíko sem nenašel.
Potřebuji barvu bílou nebo hnědou
Našel jsem si, že zvonek na din lištu 12V má spotřeba cca 4,5W.
Běžně se prodávají zvonková trafa 8W. Předpokládám tedy že je při použití 2 zvonků je potřeba použít trafo 10W a vyšší že?
Viděl bych to na tohle trafo VE TRANSF. TMD 10/... Má 10 VA .Budu nakupovat v Elkovu. Lepší trafo za rozumnou cenu nad 10VA sem nenašel.
Myslíte že to něco vydrží? Není to nějaký šunt?
0x
Máme málo informací o účelu zapojení, proč je ten jeden zvonek u dvou tlačítek. Jako signalizace pro přicházející/odcházející? Proč mají zvonky zvonit najednou, proč má zvonit i ten zvonek u tlačítek? Jako signalizace pro toho, kdo mačká tlačítko? Tlačítka budou NA FASÁDĚ , předpokládám někde u nějakého vchodu? Jedno zevnitř, druhé zvenku?
Nevíme nic o případném ovládání zámku dveří...
PŘEČETL JSEM ZNOVA:
Ušlo mi : trafo a ZVONKY jsou na LIŠTĚ v ROZVODNICI... MEZI zvonky je 13 metrů. To nesedí!
Uvažoval bych o spínaném zdroji, také místo zvonku u tlačítek bych použil optickou signalizaci - LED, nebo piezoelektrický zdroj zvuku. Stačily by možná jen dva dráty... Tlačítka zapojená paralelně, v sérii se zvonky...
Možností je více. Informací je málo, dobré by bylo je doplnit a upřesnit.
Potřebuji to mít funkční jak sem psal. Při zmáčknutí libovolného tlačítka,musí zvonit oba zvonky.
Jedná se o 2 domy,které vlastní 1 majitel.
Každý dům bude mít 1 tlačítko ,1 zvonek.
Proč to tak chci je bezpředmětné,ale budiž... Někdy tráví majitel čas v 1 domě někdy v 2 domě. Proto když někdo zvoní,na barák kde zrovna není,tak je potřeba,aby to to zazvonila i v baráku kde se zrovna nachází. Tak to musí zazvonit v obou domech.
Ano ,vzdálenost mezi zvonky je 13metrů kabelu.
Led signalizace je zbytečná.
Nechápu zapojení Vašeho prvního schématu. I zvonek má svojí schématickou značku včetně trafa. Použíjte příště ji.
Do obou zvonků přivádíte 3 dráty. Asi chápu, jak to má být zapojené teď podle popisu.
Potom vybírejte silnější trafo.
Hejkal: Trafo v tomto zapojení bude stále žrát energii. Naprázdno 24 hodin denně
Však při zapojení 1 tlačítka a 1 zvonku na 12V je zapojení stejné. Nebo se to zapojuje jiným způsobem aby trafo "nežralo energií"?
Hejkal : Zapojuje se to i tak, že každý zvonek má své trafo a tlačítka jsou do 250V a spínáš primár
No to jo,taky vlastně možnost. Ale vzhledem k tomu,že tlačitka budou venku na dešti bez stříšky,tak raději zvolím těch 12V.Odběr trafa v klidovém stavu je zanedbatelný.
0x
Já doporučuji jednoduché řešení, tj. bezdrátový zvonek se dvěma vysílači a dvěma tlačítky bez baterií. Např. EMOS P5731, jde přidat i další jednotky a tlačítka (používám celkem 3 s dosahem cca 20m přes několik zdí).
Bezdrátové zvonky jsou právě nyní nainstalovány. Zvoní ale jak se jim zachce. Bezdrátové zvonky už nikdy.
Proto to potřebuji předělat.
Drát je drát.
btw : S tímto tlačítkem z odkazu které funguje bez baterie sem se teda ještě nesetkal...
0x
Tvůj DRUHÝ NÁKRES zapojení je MATOUCÍ: TLAČÍTKA jsou kreslena OBĚ u JEDNOHO DOMU ! To je v rozporu s později doplněnou větou - KAŽDÝ DŮM BUDE MÍT 1 TLAČÍTKO , 1 ZVONEK.
.

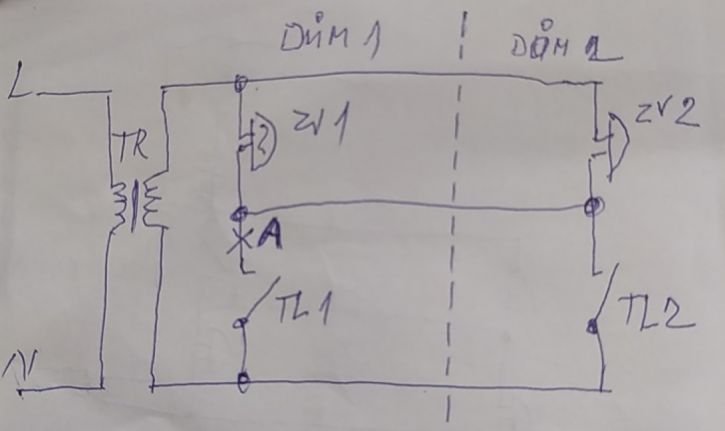

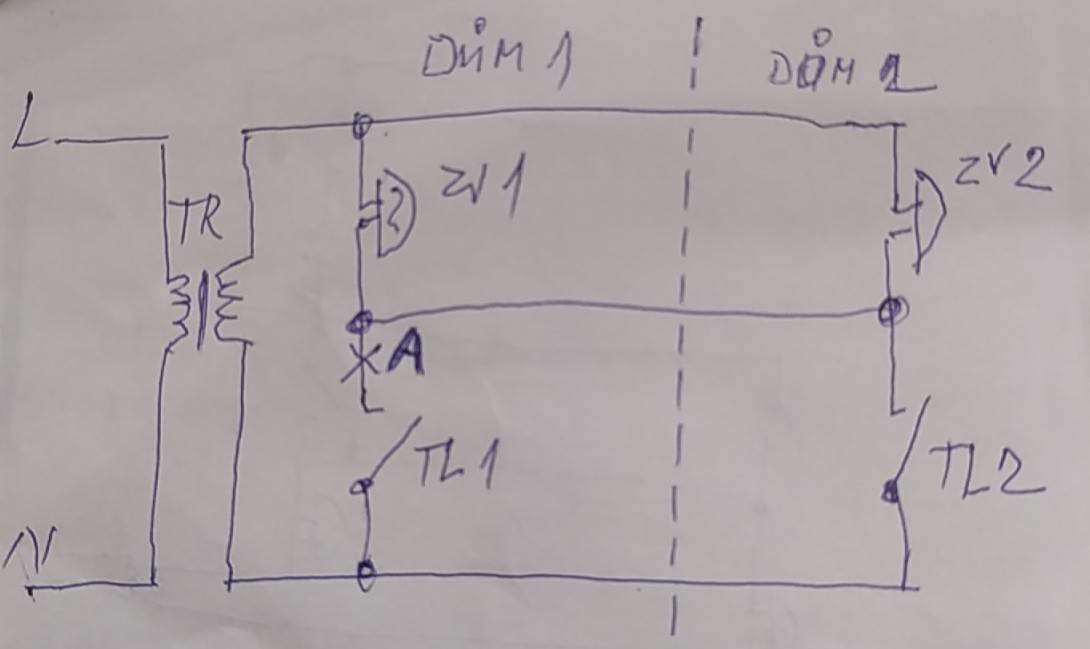

Doplnění: Přidání jedné vhodné usměrňovací diody (do série s jedním tlačítkem, hned v tom tlačítku, vložit do bodu A) by pomohlo akusticky rozlišit zvonění zvonků, teda určit, na které tlačítko se právě tlačí! Přes tlačítko č. 2 by oba zvonky zvonily naplno, a přes tlačítko č. 1 by zvonily jen na půlvlnu = teda odlišný zvuk. Ovšem jen při napájení přes trafo, bez usměrňovače.
Elektrikář to zvládne levou zadní...
.
Doplnění není nutné pro tebe, může ale pomoci jiným zájemcům v podobných případech...
