zdravím dobrý den,
prosím o radu. mám v domku udělanou před 5ti lety novou elektriku. poslední zadní místnost ale není udělaná, do toho bych se ted chtěl pustit. elektrikář tam vyvedl kabely - viz. obr 1 . chci jen koupit kabely a komplet je rozvést po místnosti - zasádrovat a tam kde budou zásuvky nechat smyčku.
potřeboval bych ale poradit, jak se světlem. jestli to chápu dobře, tak původní kabel od elektrikáře půjde do krabičky (nejspíš KPR 68) někde u stropu. a odtud už půjde můj kabel.

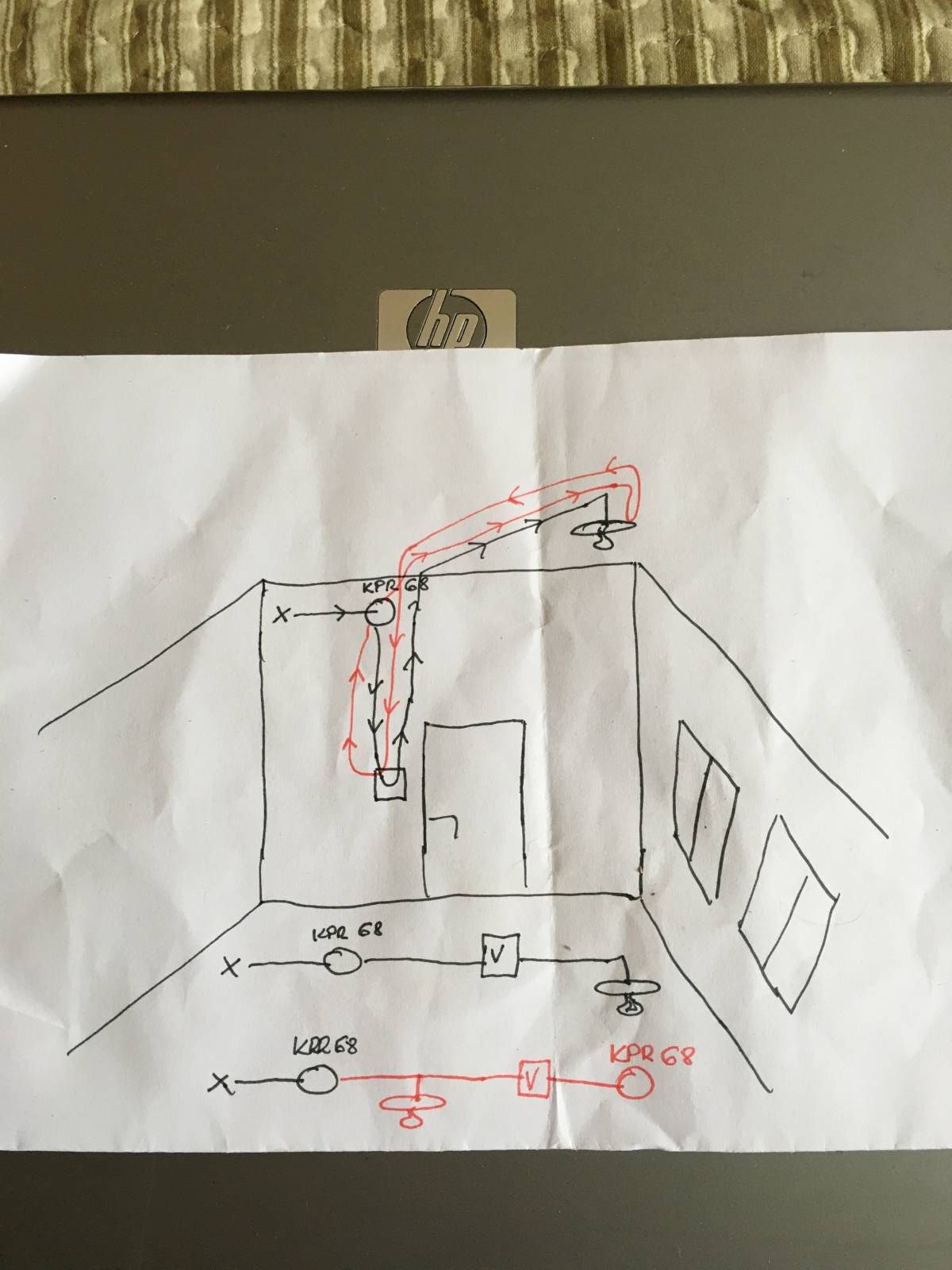

v místnosti bude jen jedno světlo a jeden vypínač. tudíž zapojení bude (viz. obr 2 černou tužkou) krabička KPR - vypínač - lustr (kde kabel končí) nebo se zapojuje jinak? (druhá varianta viz. obr. 2 červenou tužkou krabička KPR - lustr - vypínač a zpět krabička KPR?)
díky
doplněno 27.03.21 09:08:
ještě zkusím otočit obrázek
2x
Privodni kabel natahnete do krabice KU 68, tj. hluboka krabice, ne pristrojova. Z ni pujde vypinacovy kabel 3Ox1,5 do vypinacove krabice. Svetlo natahnete z krabice KU68 na strop, kde chcete mit svitidlo, kabelem 3Jx1,5. Pokud mate privodni kabel dostatecne dlouhy, da se natahnout primo do vypinace a pak svetelnym kabelem primo ke svetlu.
aha dobře děkuju
a se zásuvkami je to tak, že přívodní kabel do KU 68 (takže budou dvě - jedna pro světlo, druhá pro zásuvky) a z ní už povedu jeden kabel po zdi a na něm budou všechny zásuvky? kabel bude končit v poslední zásuvce? (bude jich 5)
Ano, okruh zasuvek se navzajem prosmyckuje a v posledni zasuvce je jen jeden vyvod. Okruh zasuvek je vedeny naprosto oddelen od svetelneho okruhu, takze samostatna KU68.
díky díky
můžete mi prosím ještě poradit, pokud bych udělal změnu a v místnosti by nakonec byly dva na sobě nezávislé lustry každý se svým vypínačem (padne možná totiž varianta místnost rozpůlit na dvě místnosti) ,,, tak jak potom roztahat kabely?
v krabičce KU68 by se zbýhalo 5 kabelů? (4 nové a jeden přívodní který už tu je?)
z krabice KU68 by šel kabel do vypínače1 (zde by skončil) a z opět z krabice KU68 kabel do lustru 1 (zde by skončil)
a stále z té jedné krabice KU68 kabel do vypínače2 a do lustru 2 (jen jednou by to byl 3Ox1,5 a jednou 3Jx1,5 - stejně jako u vypníče1 a lustru1)
díky
2x
Pokud je světelný přívodní kabel dost dlouhý, přivedl bych ho přímo do krabičky (KU68), do které budete instalovat vypínač, další kabel povede pak přímo ke světlu. V krabičce potom fáze půjde skrz vypínač a vodiče PE a N se v krabičce nasvorkují pod vypínačem.
