Dobrý den.

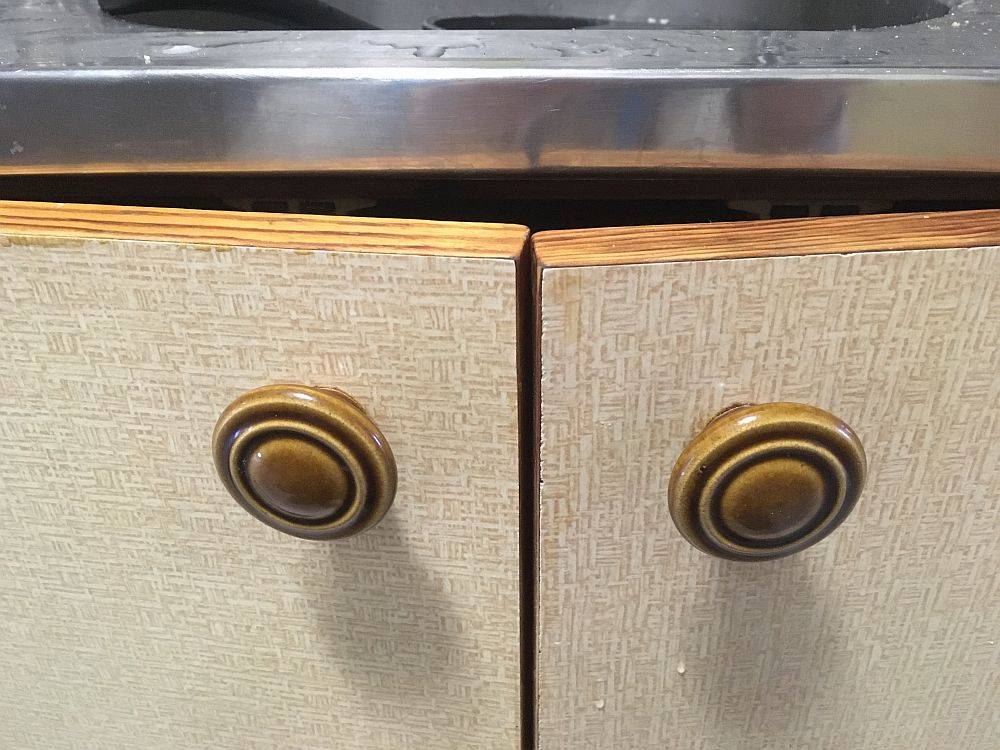

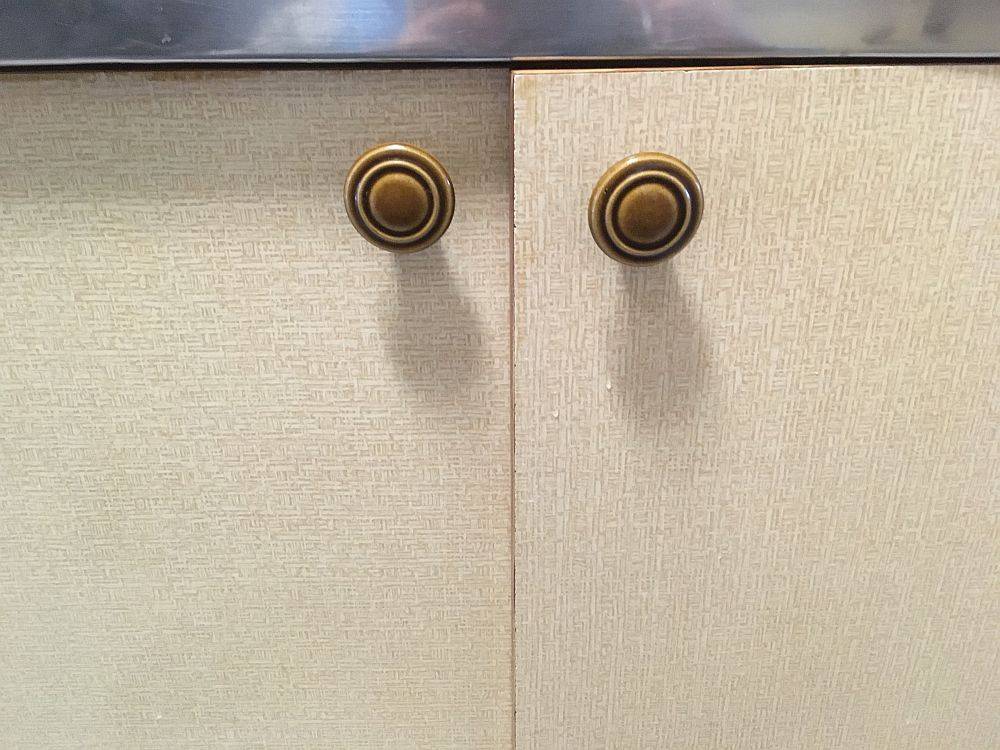

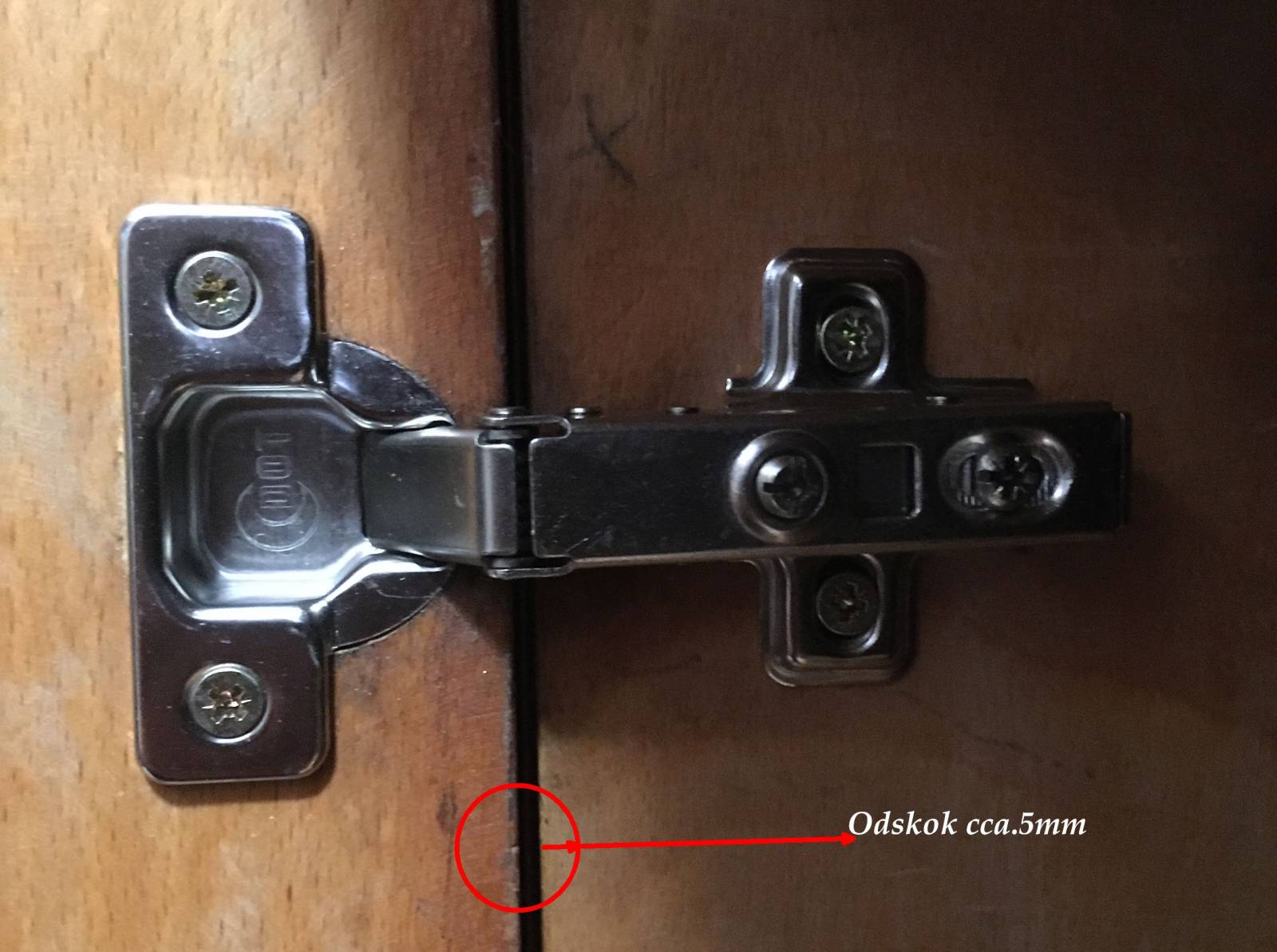

Měním panty na kuchyňské lince (dvoje dvířka) a mám problém. Když tam dám nový pant, vznikne větší odskok a tím pádem se dvířka nezavřou protože jdou přes sebe. Nový pant je naložený.
5x
Žádný odskok se u pantů neměří ale velikost naložení. Od tloušťky korpusu se odečte kóta F a dostanete velikost naložení. A jestli jste měl naložení 2mm, potřebujete polonaložený pant. Podle obrázků máte použitý stejný typ, tedy naložený. Ale na prvním obrázku jsou pravé dvířka a druhém zase levá. Problém tedy bude asi někde jinde. Nesnažil jste se na jeden korpus navěsit 2 naložená dvířka? Tam musí být polonaložená.
Musíte lépe popsat, jak vám jdou přes sebe jestli u dvoukřídlových , kde jsou madla nebo v částech pantů na společném korpusu.
Pravá jsou nové panty a levé je staré provedení. Obě dvířka jsem dal naložená.

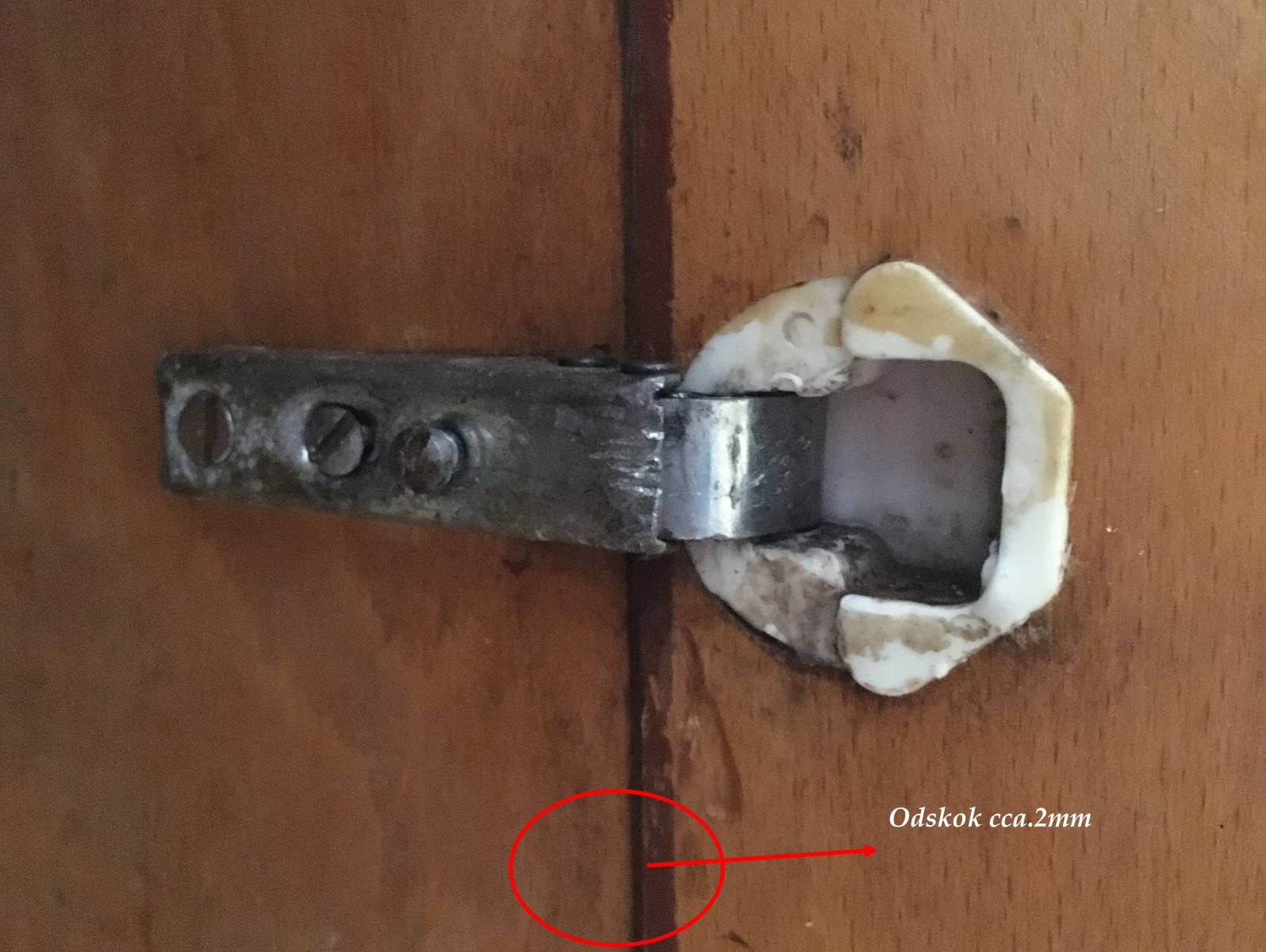

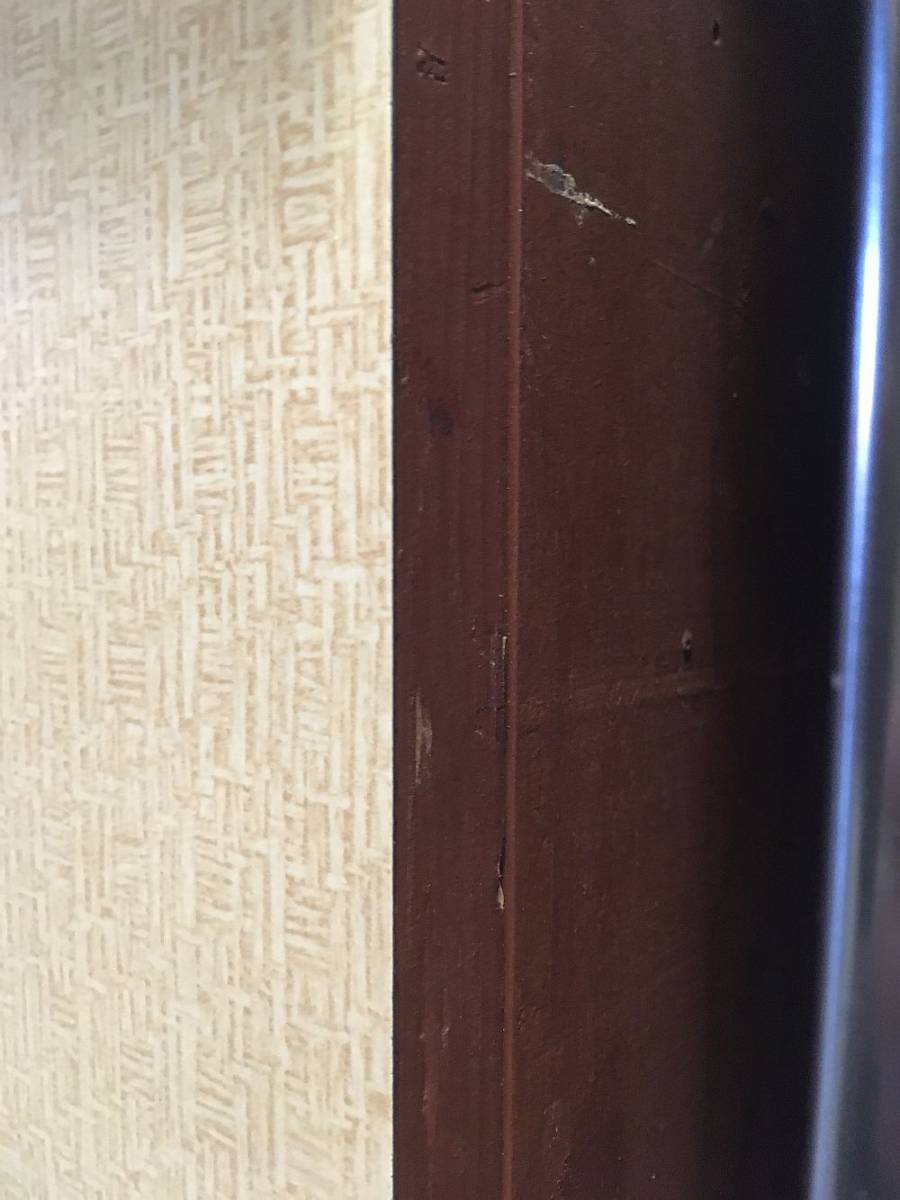

Na obrázku je jasně vidět že dvířka lícují s korpusem (starý pant) ale když dám nový tak už tam je mezera.
Na 99% se jedná o klasický naložený panty. Polonaložený pant je u kloubu malinko ohnutý. Vložený je ohnutý a ještě má vysokou podložku, to jen tak na okraj.
@ingjirimares nějak nechápu poznámku o jednom korpusu a 2 naložených dvířkách. Na jednom korpusu se běžně používají 2 naložený panty. Polonaložený se používá v podstatě jen když je v korpusu jednoduchá příčka a na ni dvoje dveře.

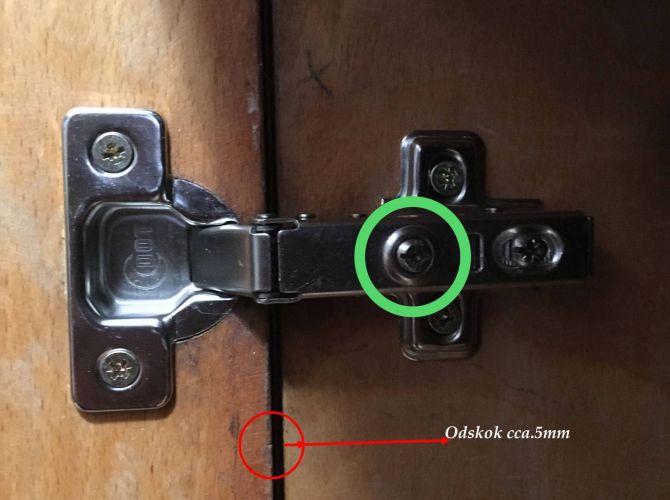

Tady to vypadá buď na blbě nasazený dvířka na podložku, to se stává, případně o špatný naštelování, šroubem v zeleným kroužku od @miso a poslední možnost je jiný vrtání misky. Vždy je lepší vrtat více od kraje nežli méně. Tudíž, pokud je ve starých dvířkách kraj díry pro pant 3 a méně milimetrů od okraje, končí to takhle. Šroubkem se to už pak nedá vyštelovat, neb je už na dorazu a dál to nejde.

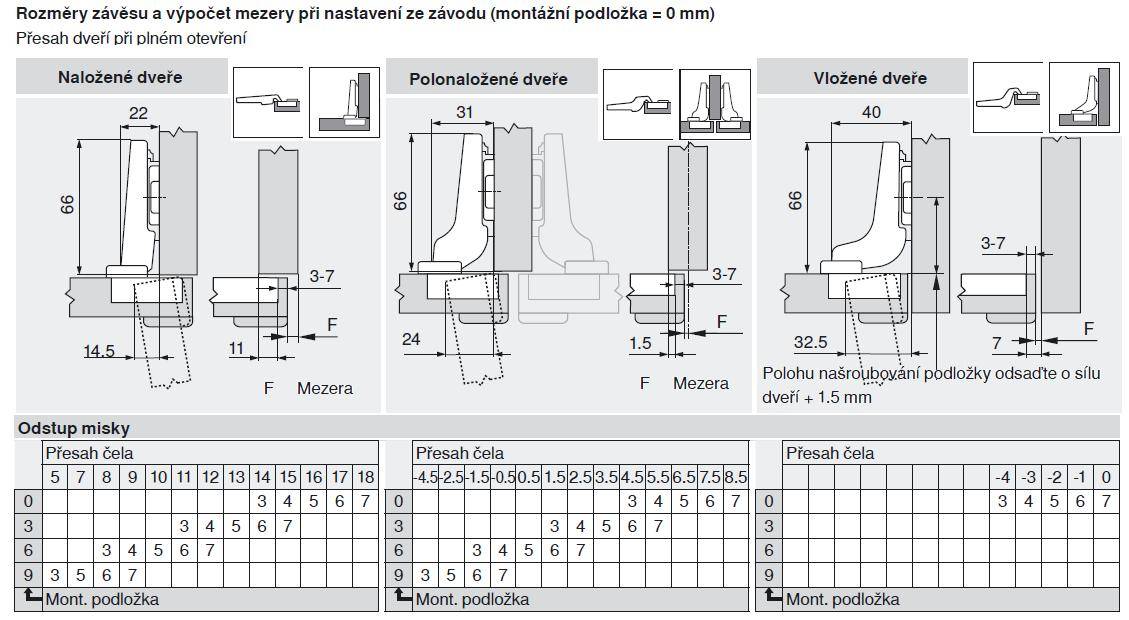

Podle tabulky při odstupu misky 5mm máte přesah čela 16 mm. Pokud je právě tl. korpusu 16 mm, tak to lícuje přesně jako u starého pantu. Protože to u nového pantu tak není, máte pravděpodobně špatně nasazené dvířka . Musíte povolit šroub a znovu nasadit, aby dvířka s pantem více zajela dovnitř. Nejlépe bude, když si dveře dáte dolů a podíváte se z druhé strany na zakončení šroubu. Bude pravděpodobně na konci placatý. V tom je asi zakopaný pes. To placatý musíte dostat pod drážku křížové podložky, jakoby zasunout do drážky a poté přitáhnout.
Dvířka jsou nasazena dobře.
Seřídit to umím je to už na dorazu.
A miska od okraje cca.5mm.
Tak fakt nevím?
Ten šroub v zeleným kolečku. Ten bývá na konci placatý a má ještě drážku. Ta drážka se musí nasadit do správný místo v podložce pantu. Ale záleží jaký panty zrovna máš. Některý žádnou drážku nemají a jen se opírají o podložku.
Tak jak jsem zprvu netušil, vy máte panty DOT a ty mají o 3 mm větší naložení než např.panty Blum. Nasazení pantu jsem popisoval u verze DOT Slide ale vy máte podle tvaru pravděpodobně DOT Clip. Na hodnotě naložení to nic nemění mají při odstupu misky 5mm naložení 19 mm a to je o 3 mm víc než 16 mm než u Bluma. Takže vyměnit panty zA JInou značku

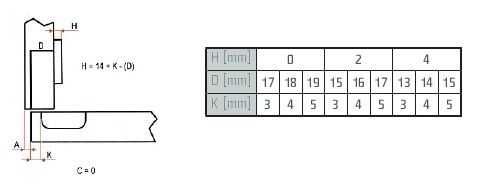

Ještě jsem to jednou prostudoval, podle tabulky DOT a vypadá to, že máte křížové podložky 2 nebo 4 a vy potřebujete spíše 0

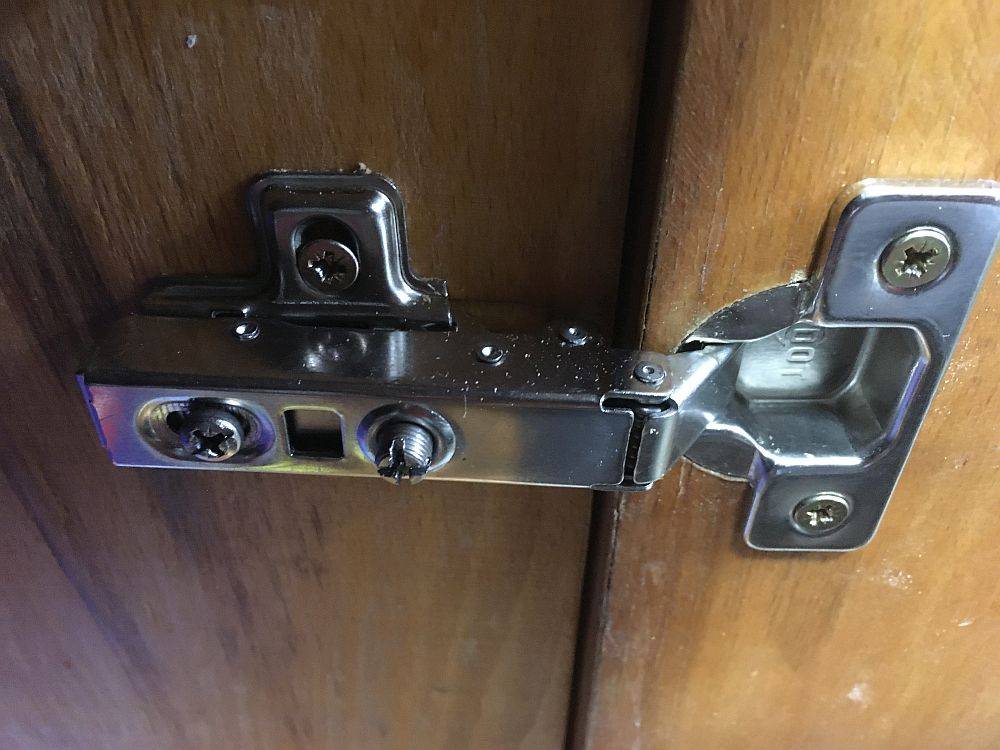

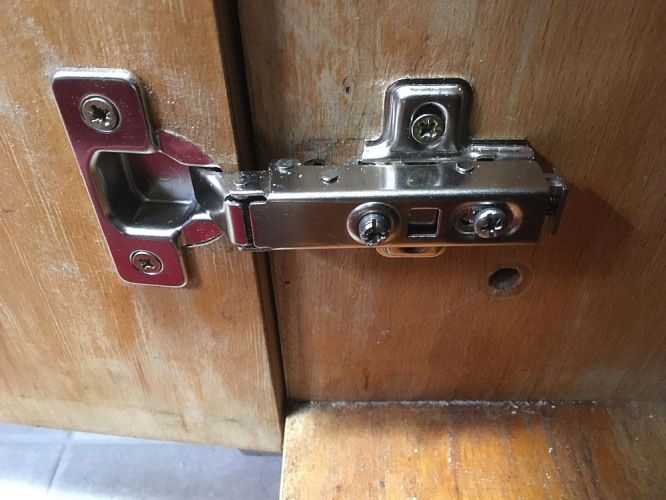

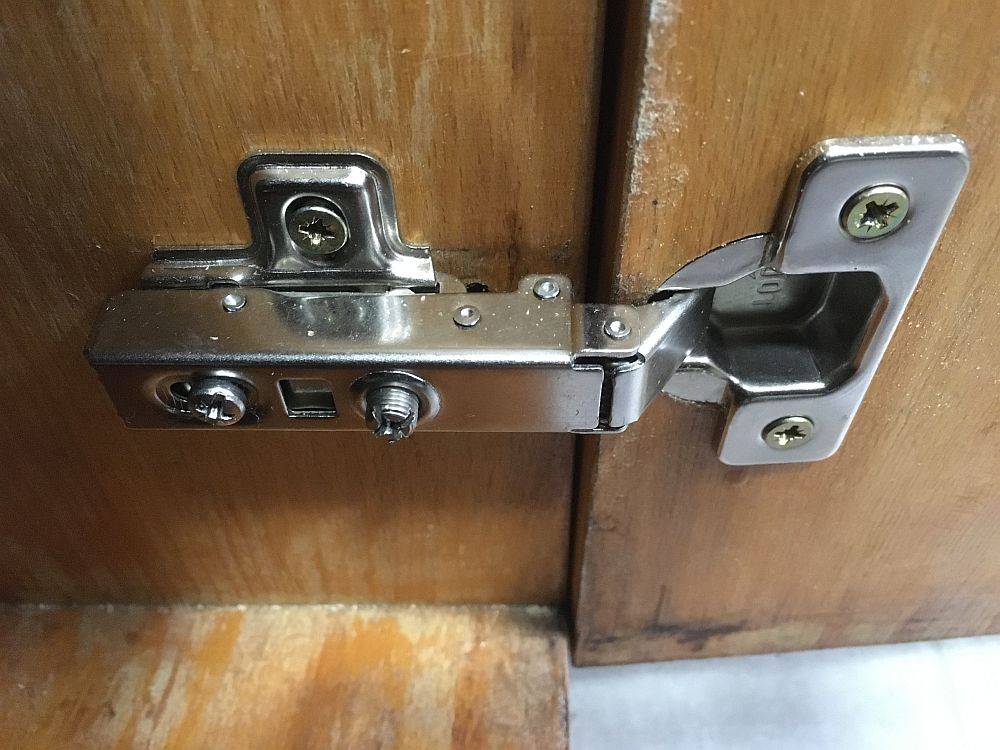

Je to nějaký divný. Nešla by sem dát fotka na pant zeshora zepředu? Jak spodního, tak horního pantu. Pokud možno napravo i nalevo.
Panty se dodávají většinou s křížovou podložkou č.0. Ta by pravděpodobně měla být dobré řešení pro vás. V některých speciálních obchodech to však prodávají zvlášť, takže můžete dostat podložku s 2mm odstupem nebo se 4 mm odstupem a vy máte pravděpodobně 2, což dělá u dvou dvířek 4 mm posun ke středu a tím překrytí.
Máte dvě možnosti dokoupit podložky č.0 nebo koupit pant se standardní podložkou č.0
Špatný podložky, to je taky možnost. Pokud jsi měnil panty i u jiných skříněk a tam to funguje, tak se podívej jaký podložky jsou tam a jaké jsou tady.
Já to spíše po shlédnutí těch posledních fotek vidím na podložku č.0 , tedy, že vylepšit to už ničím nepůjde. Zato původní panty neměli podložku žádnou a tam bude zakopaný pes. Zajímavé ale je, že dle tabulky by měl být u podložky č.0 přesah čela 19 mm! To je korpus tlustý 24 mm? Něco mi tam nehraje a nevím co. Zkuste ještě vysadit více křídlo oproti korpusu šroubem s hlavou. Tím se dá jemně doregulovat dovření, kdy dvířka často zůstanou nedovřená
Ještě skontrolujte vrtání podložek 37 mm od kraje, zdá se mi, že jste to mírně přehnal a máte spíše 39 mm
Šroub 40 mm od hrany korpusu je sice moc, ale nemá to žádný vliv na přesah dvířek při zavření. Spíše se dvířka při zavření nedovřou. Dvířka se u pantu opřou o korpus.
Však říkám, že tohle nemá na přesah ve srazu vliv.
Zkus se podívat na panty a hlavně na podložky u dvířek kde to funguje.
Takže funkční dvířka jsem omrknul a našel jsem asi tu chybu.

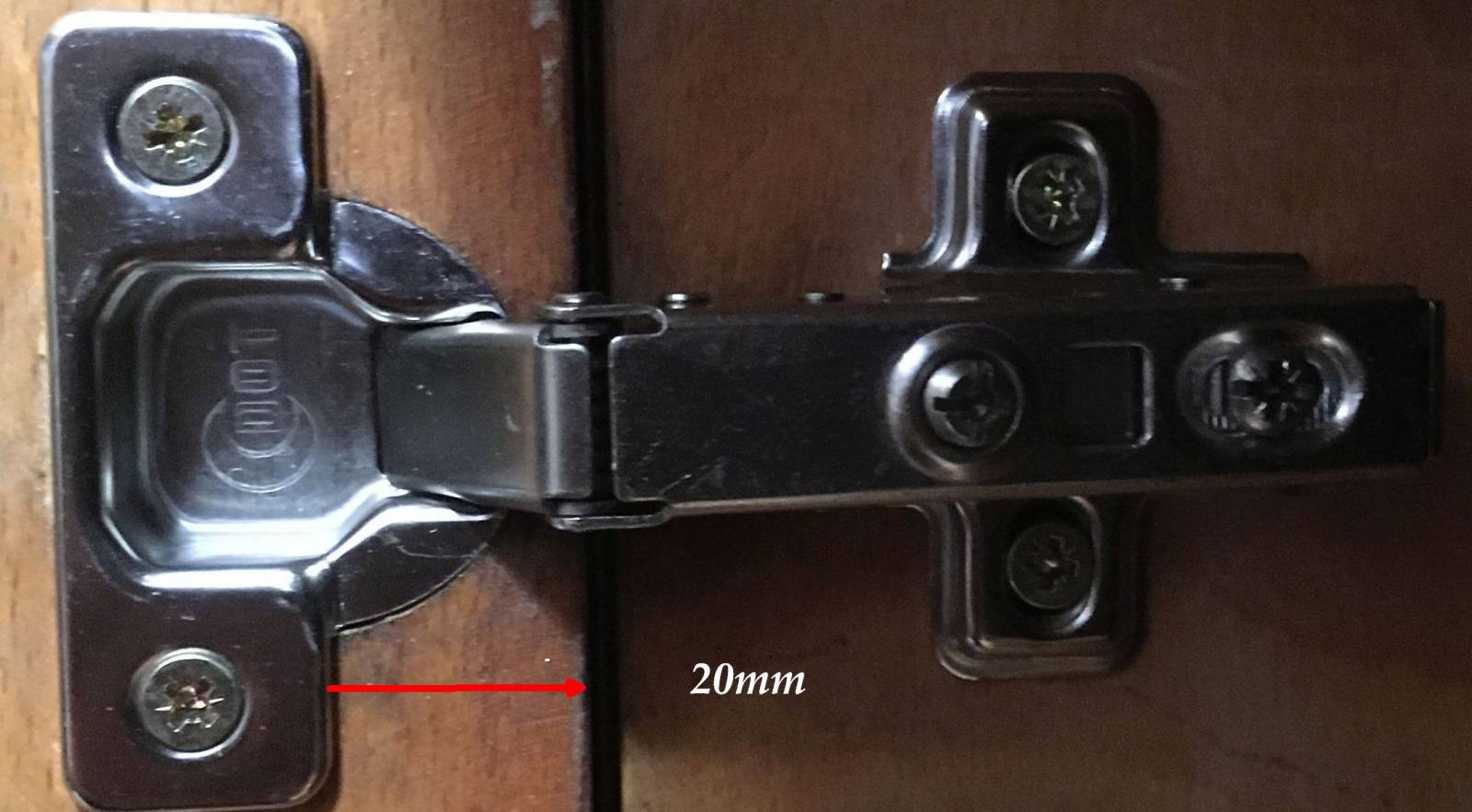

Na funkčních dvířkách jsem naměřil 25mm.
Tak a teď babo raď.
Kolik mm od hrany je vrtaná díra pro pant u dobrých dvířek a kolik u špatných dvířek? Tedy od hrany dvířek k okraji díry.
9 mm je tedy dost. Ovšem pokud to funguje a dají se dvířka otevírat, tak je problém vyřešen. Převrtej díru o 4 mm a hotovo. Jen to asi bude dost problém. Chce to 35 mm vrták a vrtat asi někde v šabloně na stojanový vrtačce. Jinak to ujede. navíc by to chtělo napřed zalepit díru. Dělají se běžně zátky na opravu vypadlých suků, tak těmi by to šlo zalepit, dát dva na sebe, nechat řádně zaschnout, pak obrousit do roviny a vyvrtat novou díru.
Ale vzhledem ke stavu dvířek bych ty čtyři mm opatrně oddlabal dlátem.
Vůbec nechápu pojem funkční dvířka s těmito panty? Přeci s těmito panty a vrtáním misky to nefunguje, takže kde jste naměřil odstup misky 9mm? Takový odstup se běžně nedělá a chce to nestandardní osazení křížové podložky, místo 37mm cca 33 mm!
Lepší než to převrtávat je skočit za truhlářem a cca 4mm z dvířek odřezat, na hranu zažehlit žehličkou lamino pásku a pant nechat jak je. Z doneseného materiálu to řežou ještě v OBI , tuším 50 Kč za řez. Za víc řezů jsou někde i ochotní dát slevu
Je fakt, že nový dvířka by nebyly od věci. Tedy do horních skříněk. Do dolních všude kam to jde tak dát šuplata.
2x
To, že jdou dvířka přes sebe, nijak nesouvisí s velikostí mezery při otevřených dvířkách. Sá se to seřídit tím šroubem vedle toho prostřiženého okýnka na ramínku pantu.
Je ale otázka, jestli vám odborníci neprodali polonaložený pant. Když se ty dveře zavřou, lícují s bokem?
Tady to máte i s obrázky
Podle mě je naložený (asi) je zajímavé že všechny malé skřínky jsem vyměnil bez problémů.
Když se dveře zavřou tak právě nelícují.
0x
Přivedl jste mě na myšlenku, že tam není pant nasazovací DOT slide ale DOT clip. Ten se nasazuje nacvaknutím. Proto chyba není v nasazení ale ve výšce křížové podložky. Musí se snížit o stupeň nebo dva
Ty podložky jste kupoval s panty a bylo to celé zabelené dohromady nebo zvlášť? Potřebuji se dopátrat jakou podložku tam máte
Takže máte nejspíš podložku č.0 a žádnou jinou to nevylepšíte a tím ani jiným pantem. Nepomůže ani převrtání odstupu misky (max . je 5mm dle výrobce).
Co pomůže jsou úpravy, které jsem popsal nahoře ve svém vláknu + další možnost je seříznout hranu dvířek cca 3 mm nebo podložku dlátkem cca 3 mm zadlabat. Zadlabání však vyzkoušené nemám, musíte si to na jednom kuse vyzkoušet, jestli bude fungovat.
Nejlepší řešení je ale vše vyhodit a pořídit novou kuchyňskou linku
