Rozdělení PEN

Od: malik 22.02.21 13:42

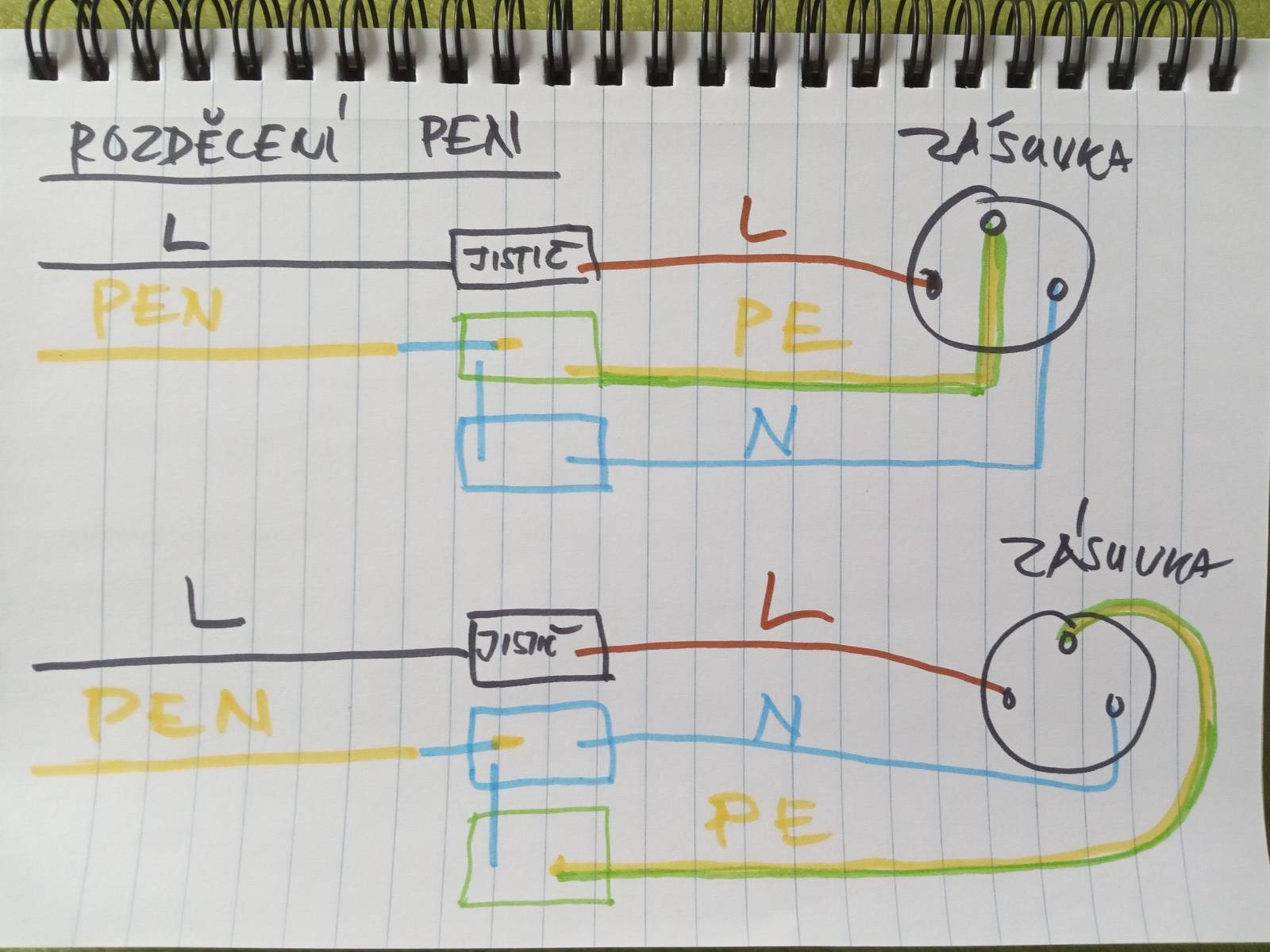

Dobrý den, můj dotaz se týká rozdělení PEN vodiče.Na prvním obrázku je PEN přiveden na PE můstek a následně vytvořen propoj s N můstkem.Na druhém obrázku je to opačně.Je i to možné řešení nebo se PEN vždy nejprve přivádí na PE můstek? Na obrázcích chybí prizemneni PE.
Děkuji

4 odpovědi na otázku

Řazeno dle hodnocení

peter®

22.02.21 13:46

[?]

Prvy obrazok je spravne, druhy sice funguje, ale pri poruche spoja mostikov bude zasuvka nebezpecna, preto sa to robi podla obrazku jedna.

[přidat komentář]

clas®

22.02.21 13:48

[?]

Prvni obrazek je lepsi varianta. Privodni vodic na PEN a z nej vytahnout N.

[přidat komentář]

ra20z®

22.02.21 13:52

[?]

PEN vodič se připojuje na PEN svorkovnici, na ni se připojují PE vodiče a N svorkovnice přes proudový chránič pro zásuvky, a další vodiče N přes proudové chrániče pro světla.

[přidat komentář]

mapel®

23.02.21 22:25

PEN se přivede na můstek. Z další svorky se odbočí N svorkovnose a za touto odbočkou je to pak PE. Tudíž PEN nikdy nelze připojit na N. První obrázek je správný.

[přidat komentář]
