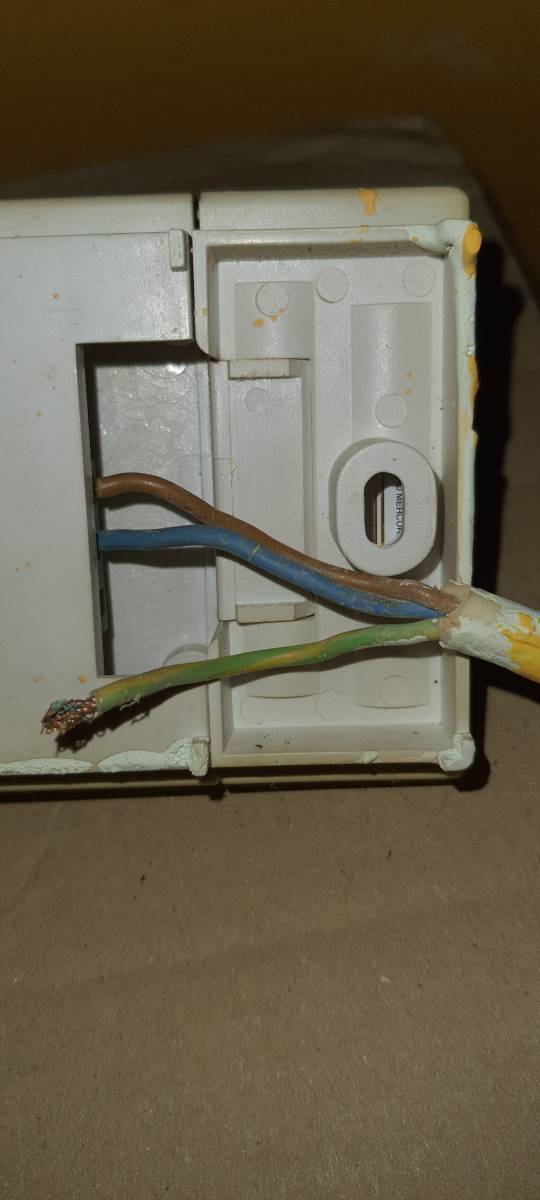

Ahoj, předělávám uchycení termostatu na zdi, ale po odmontování vidím, že kabel nulák je odpojený. Je to tak v pořádku, nebo ho mám vrátit? Viz.foto. Děkuji
6x
Jen bych ho zaizoloval.
Děkuju za odpověď. Při manipulaci to zajiskřilo, zjisil jsem že ten kabel byl strčený k nějakému vodiči. Vypadl jistič u kotle. Kabely jsem dal od sebe, nahodil jistič a kotel sepnul a topil. Teď večer ale kotel nejde. Když na termostatu zadám vyšší teplotu aby zatopil, tak kotel zhasne. Pojistky však nevypadnou. Nevíte čím by to mohlo být?
To je nějaké divné, páč zde neběží proud, který by vyhodil pojistky.
Čím to může být?, špatně zapojeno-.
Je to zvláštní. Zkusím ten kabel celý znovu zapojit do termostatu. Koukal jsem ale na ten ochranný vodič a vypadá ten jeho konec stejně jako ty ostatní dva, tedy zřejmě byl také zapojený... tak nevím zda to nezkusit připojit.

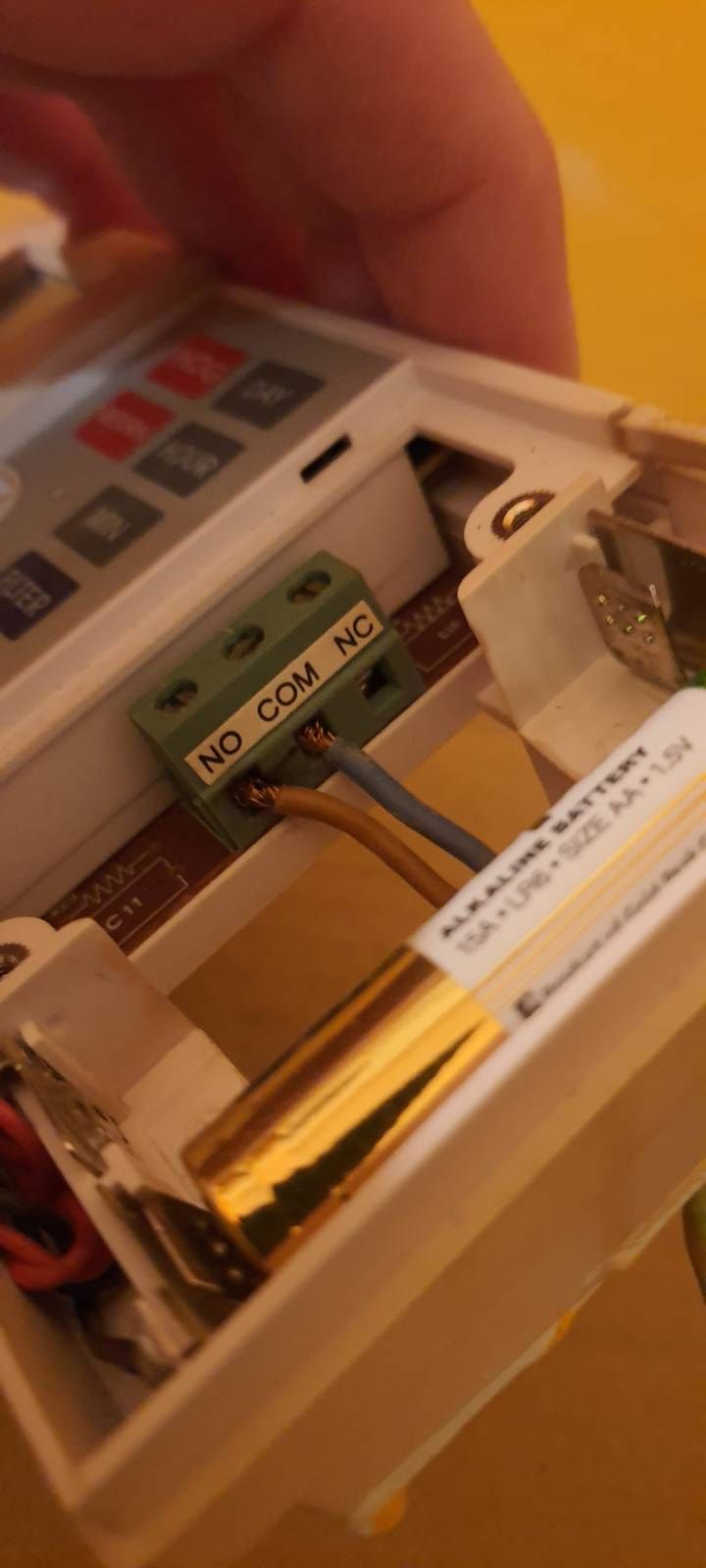

Vždyť jsem to psal ve svém příspěvku - ten termostat funguje jako obyčejný spínač. Proto jsou na něm ty svorky, které jse vyfotil. COM je prostě přívod, NO je Normally open - neboli tento kontakt je nermálně otevřený, při poklesu teploty jej termostat uzavře a tím drátem připojeným k NO jde napětí zpět na kotel (nebo na cokoliv, co je na druhém konci)
Ta svorka NC je Normally closed - to je přesně naopak - normálně je zavřená (sepnutá) a při poklesu teploty se otevře.
Viz třeba zde
Takže jak už jsem psal - zapojený to máte správně, tak jak to u všech kotlů co znám funguje.
Pokud tam máte nějaký bastl, nedá se to řešit přes písmenka, ale chce to znalého maníka přímo u toho zařízení.
2x
Ono je to o tom, že tyto termostaty pracují prostě jako spínače. Tedy laicky řečeno - prostým spojením těch dvou drátů, co jsou zapojeny, spustíte kotel (nebo co je na druhém konci toho kabelu)
Takže ten žlutozelený drát je tam prostě navíc. Bylo by asi víc košer použít třeba dvoulinku s černými vodiči - ale řečeno slovy klasika ,, na funkci rostlináře to nebude mít vliv´´
0x
Ak ma kotol logiku "kurim pri spojeni drotov", tak sa vyuziju na termostate COM = common = spolocny a NO = normally open = bezne rozopnute, pri negovanej logike COM a NC = normally closed = bezne zopnute.
Ci je v tom CYSY kabli pouzity modry a hnedy alebo nieco ine vie len to prasa, ktore to tam pouzilo, Treba sa pozriet na stranu kotla, ake farby su na svorkovnici tam.
To je vlastně pravda, ale modrý a hnědý byly takto zapojené celou dobu a fungovalo to. V jednu chvíli byl u toho modrého kabelu strčený i ten zelenožlutý a při tom to asi zajiskřilo. Ještě mě napadlo zda nebude odpálená pojistka. To se nám už jednou stalo. Ale při tom nesvítilo na kotli červené světlo, to teď svítí v pořádku.
0x
U některých kotlů jde do termostatu 230 V , pak je otázka co a kde je zapojené ve svorkovnici kotle

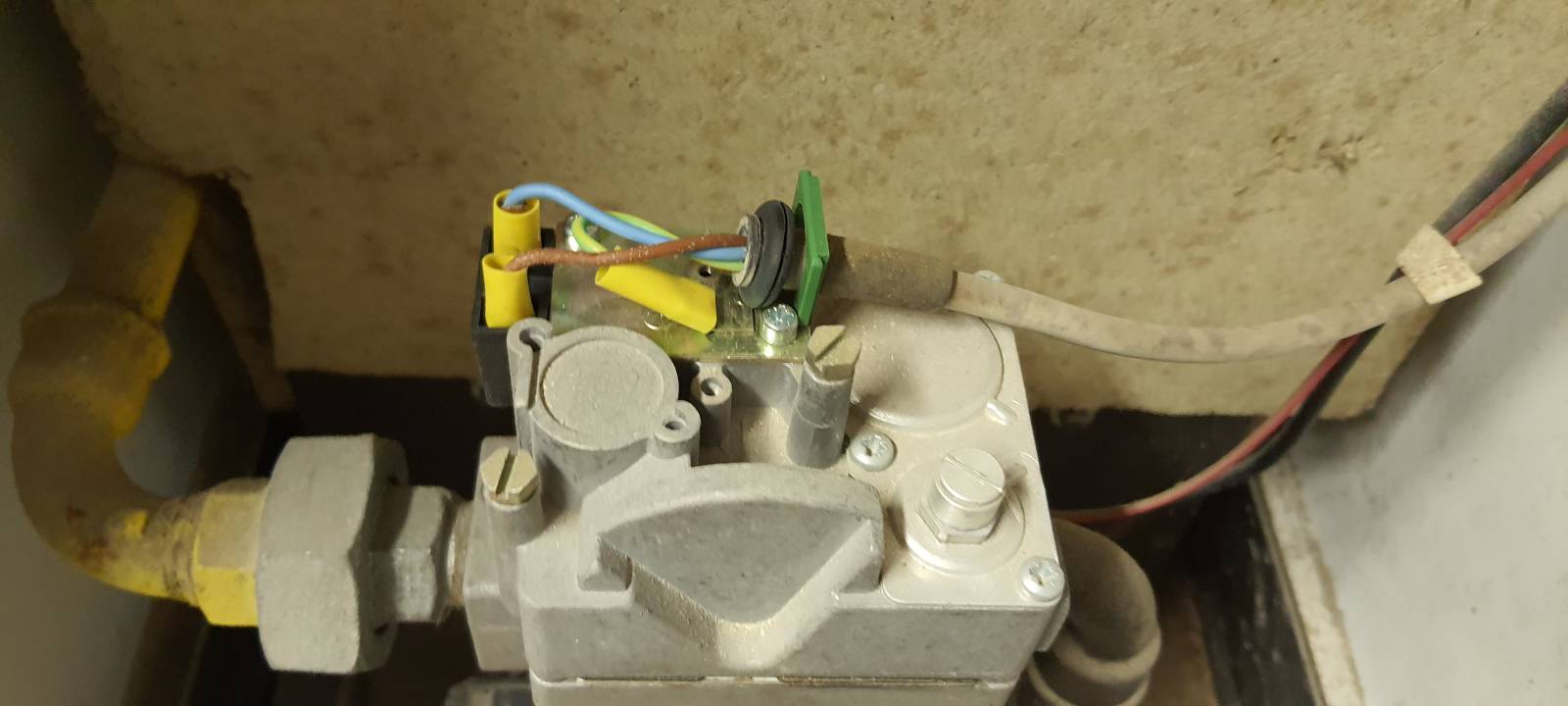

Kabel vstupuje do kotle ze zadní strany, nevím kde je tam zapojen vevnitř. Podle mě jde až sem - viz foto - a je tu modrý, hnědý i zelenožlutý zapojený. Proto je mi divné, že by u termostatu neměl být zeleno-žlutý zapojený, jak tu pánové psali.
Tento termostat mám u kotle Dakon s zapojení je na svorkovnici, kde se jen sepne kontakt. Proto mi tam stačí jen dva drátky spojit a kotel topí, dle pokynu termostatu.
Nevím, co to je na Vaší fotce, ale opravdu tyto kabely vedou k termostatu?
Uvnitř kotle je svorkovnice . Zjistěte co je kde zapojené. Do termostatu stačí 2 dráty, obvykle se používá hnědý a modrý. Pokud je v kotli zapojený i žlutozelený na zemnící můstek, mohlo při doteku vodičů dojít k vyhození pojistky. Do termostatu bych ho nezapojoval bez kontroly zapojení na svorkovnici v kotli
Při spojení hnědého a modrého kotel topí?
0x
To je divné, že to přestane topit, když přidáte. Není přehozena logika? Třeba ten žlutozelený vodič byl fakt zapojený v tom konektoru termostatu. A že vypadl jistič, nebyl to spíš proudový chránič? Když totiž škrtnete zelenožlutým o L nebo N, dojde k vybavení prodového chrániče. Takhle se blbě radí, to se musí vidět.
Díky za všechny příspěvky.
Byl tu elektrikář, do termostatu jde normáln 230V z kotle. Tím vyzkratováním odešla pojistka - taková ta skleněná trubička. Nahradil ji drátem, než ji seženu. Snad mají v el.matu otevřeno.
Potom kotel naskočil ale vypínal se sám. Bylo slyšet jiskření. Dotáhli jsme všechny šrouby u vodičů co šly a od té doby funguje. A snad to tak vydrží
Hezký den všem
0x

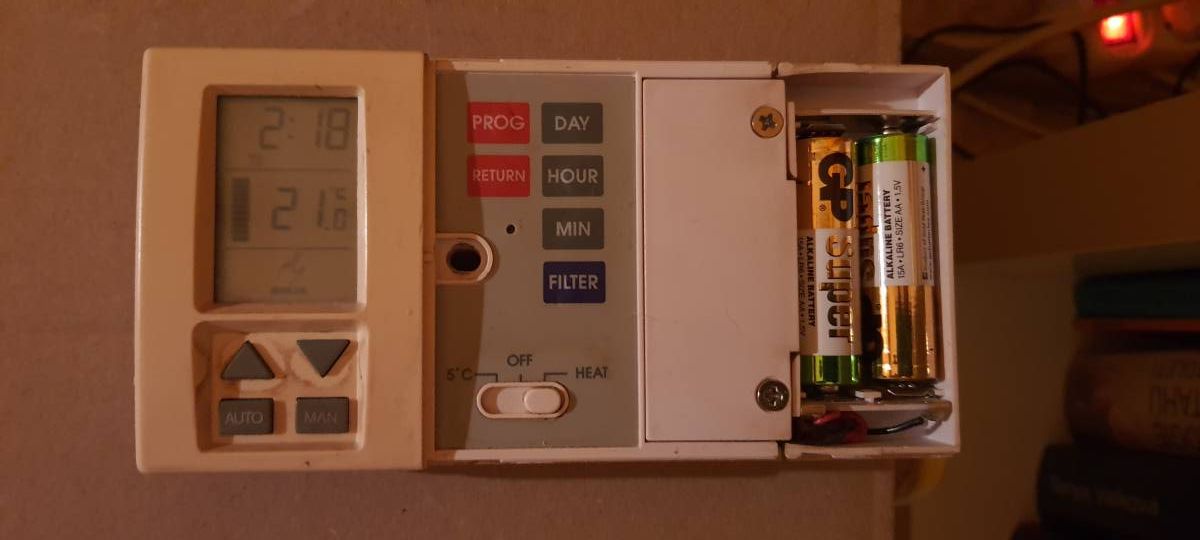

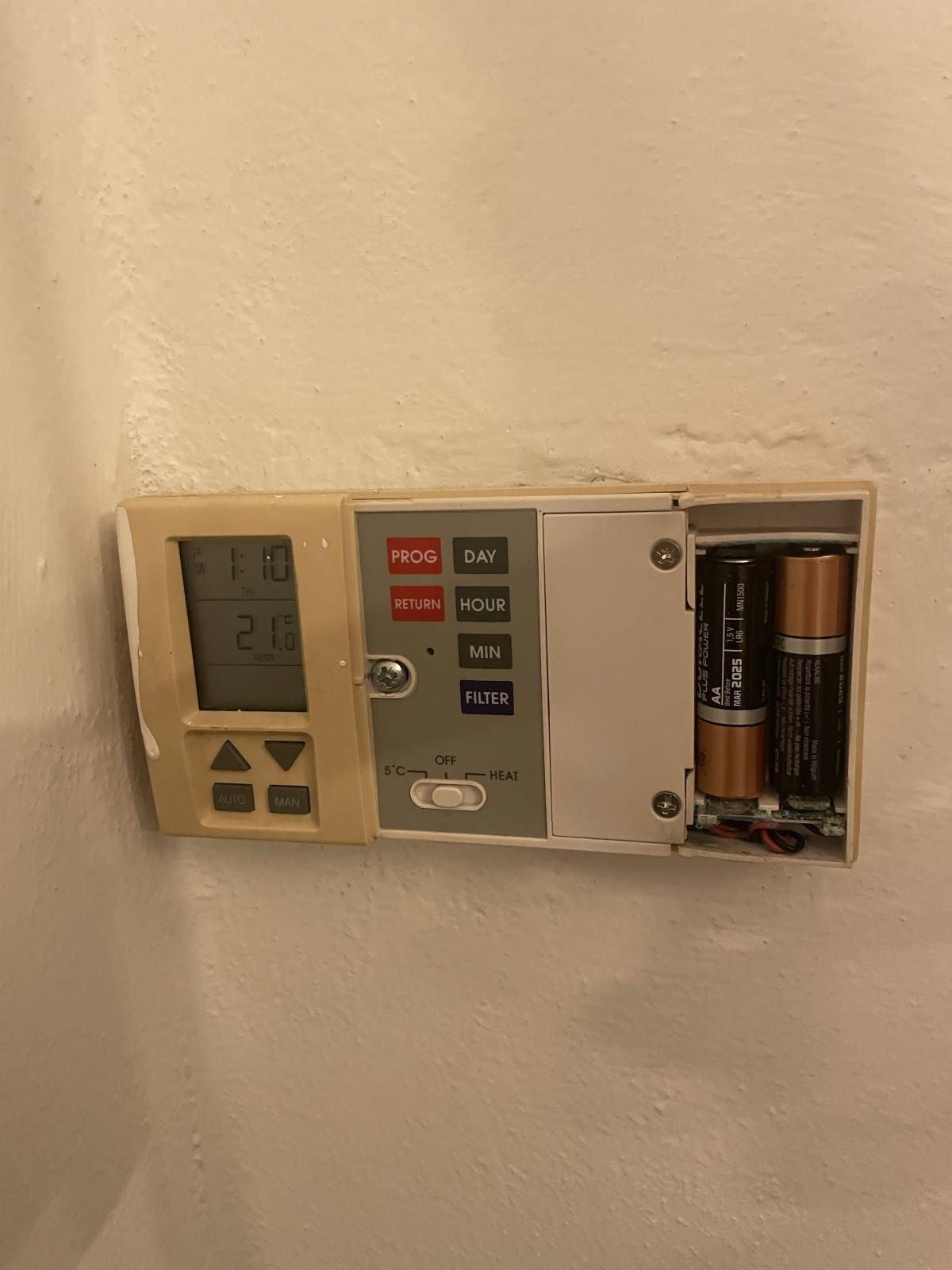

Viděl bych to na Auraton 2020, starší, už neprodávaný typ... Stejně vypadá Euro 93
doplněno 06.12.21 18:06:
Manuál, odkaz / Termostaty - starší výrobky / EURO-93-Programovatelný xxxxx, zde. Snad třetí typ stejného vzhledu už neexistuje...
doplněno 06.12.21 18:08:
Chyba lávky, TP-51 vypadá stejně...takže si vyberte, manuálů na starší typy je tam více...
