Mužů z rozvaděče k zásuvkách vést cyky 5x2,5 a udělat tak tři 1f zásuvky, nebo se to takhle nesmí, a musím použít 3 samostatné 3x2,5?
Díky
2x
Pouzit tri samostatne 3x2,5.
doplněno 05.11.20 21:08:
Bude pretizen vodic N. Viz info diskuse.elektrika.cz/...
2x
Natiahnite to CYKY 5x4, to je rozumna rezerva do buducnosti vzhladom na dielenske pouzitie a potom si spravite podruznu rozvodnicu s chranicom alebo chranicmi, 3f zasuvkou a 1f zasuvkami. Ked viete vrtat pre 2ks CYKY 3 x 2.5, tak 5x4 bude potrebovat este menej miesta.
Dalsia vyhoda je mozna instalacia central stopu (cerveny hribik), v dielni sa moze vselico pritrafit.
1x
A já bych tam zase 5x2,5 natáhl... Je to o konkrétním posouzení případu. Ale myslím si, pokud je to dílna, lze očekávat rozšíření v budoucnu => vyřešená příprava pro budoucí rozvaděč. Z pohledu tří 1f zásuvek to lze považovat za sdružený obvod, čili je třeba dodržet podmínku vypnutí při poruše celého kabelu naráz, tedy 1x třípólový jistič pravděpodobně 3x16A/B PFL6 nebo 7 dle impedance smyčky a správně zvoleným 4p chráničem. Fajn by bylo aby to byly jediné zásuvky na konci onoho kabelu a byly pohromadě v trojrámečku, dle možnosti IP.
0x
Nejdříve je potřeba zdůvodnit, proč tři zásuvky a tři fáze. Asi kvůli odběru. Proto taky nemůžete mít tři větší odběry na jednom modrém drátu.
Takže 3x kabel 3x 2,5.
Když budou 3fáze tak modrým napoteče větší proud,pouze vyrovnávací. V ideálním případě při stejném zatížení,žádný.
Fáze jsou proti sobě posunuty o 120st, a když se člověk podívá na graf zobrazující průběhy proudů, tak bych řekl, že při ideálním zatížení všech fází, nulákem neteče nic.
Buď bych musel zrušit jističe výše, nebo osadit v novém rozvaděči nějaké exotické 14 A nebo něco podobného (nevím co se dělá o chlup nižší než 16A)
Adame - mate pravdu. Nikdy neteče nulovým vodičem větší proud než teče jednou fází. A ano- pokud bude zatížení jednotlivých fází rovnoměrné, tak se bude proud nulovým vodičem blížit k nule / mám ten dojem Kirchhofuv zakon/.

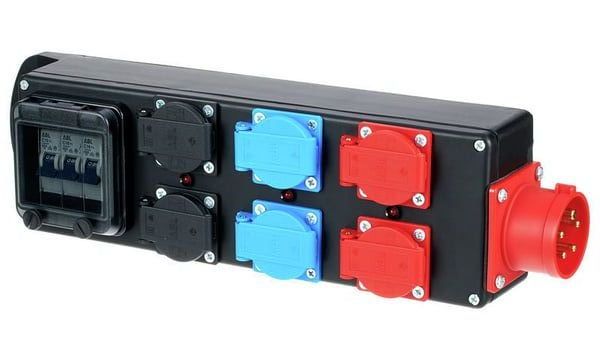

Ano, toto řešení je možné, ale není možné vést jedním kabelem tři okruhy. Jedním kabelem přivést tři fáze od třífázového jištění a na jeho konci umístit malý rozvaděč, kde budou fáze rozdělené do okruhů pomocí jednofázových jističů. V dnešních podmínkách by tam měly být i proudové chrániče (případně PFL7).
Jsou to tři zásuvky hned vedle sebe, předpoklad je, že na nich bude kompresor, vyzouvačka a vyvažovačka pneu. To je důvod proč jsem chtěl 3 okruhy a tři jištění. Předpoklad je, že můžou jet všechny tři spotřebiče najednou.
Vrtat z rozvaděče budu přes betonovou stěnu a na špatně přístupném místě, a to je důvod proč jsem chtěl použít jeden kabel.
