Zdravím odborníky,
potřeboval bych poradit co mám špatně v zapojení lustru přes relé. Mám lustr se dvěma okruhy, vypínač č.5 a stačí abych zapnul kteroukoliv část vypínače a rozsvítí se mi oba okruhy lustru.
6x
Akú máte motiváciu to cvakať cez stykač?
Ponechajme stranou chuťovky ako ponechanie ovládacej cievky pod napätím...
6x
doplněno 27.09.20 19:32: Ale pokud to chcete ovládat z pěti míst, tak je to stejně úplně špatně, protože potřebujete tlačítka a impulzní relé.
Takto to jedním vypínačem rozsvítíte a jiným už to nezhasnete.
4x
Tak v tom případě pět tlačítek 1/0 /..., dvě impulzní relé pro dvě skupiny žárovek a tedy ovládání z pěti míst...třeba levými tlačítky ovládat relé č.1, pravými relé č.2...více radit nebudu, pouze teorie, jak by to mohlo být...ať to udělá znalý (to zase bude řečí...)
2x
Osvětlení v obýváku ovládané z pěti míst svědčí o nesmyslně navržené elektroinstalaci nebo o nevhodně navrženém propojení místností. To z obýváku chodíte do dalších 4 místností?
Zjednosušil bych to přinejmenším na vyhození relé z okruhu a zapínání obou zdrojů světel najednou.V místnosti by jste pak měl mít 3x vypínač č.7 a 2x vypínač č.6. Vypínač č.7 vyžaduje 4 vodiče a č.6 tři vodiče. Pokud to tak nemáte, zjednodušit to nepůjde a budete muset experimentovat s jiným relé.
0x
No,zapojení přes stykač jsem ještě nedělal,takže to pro mě je vyšší dívčí,ale tomu schématku vůbec nerozumím. V tom vypínači se spíná fáze s nulou? Přijde mi to divné. Ještě divnější,že to nevyhodí topiči v Temelíně lopatu z ruky. Navíc bych čekal,že nebudou vypínače,ale tlačítka...

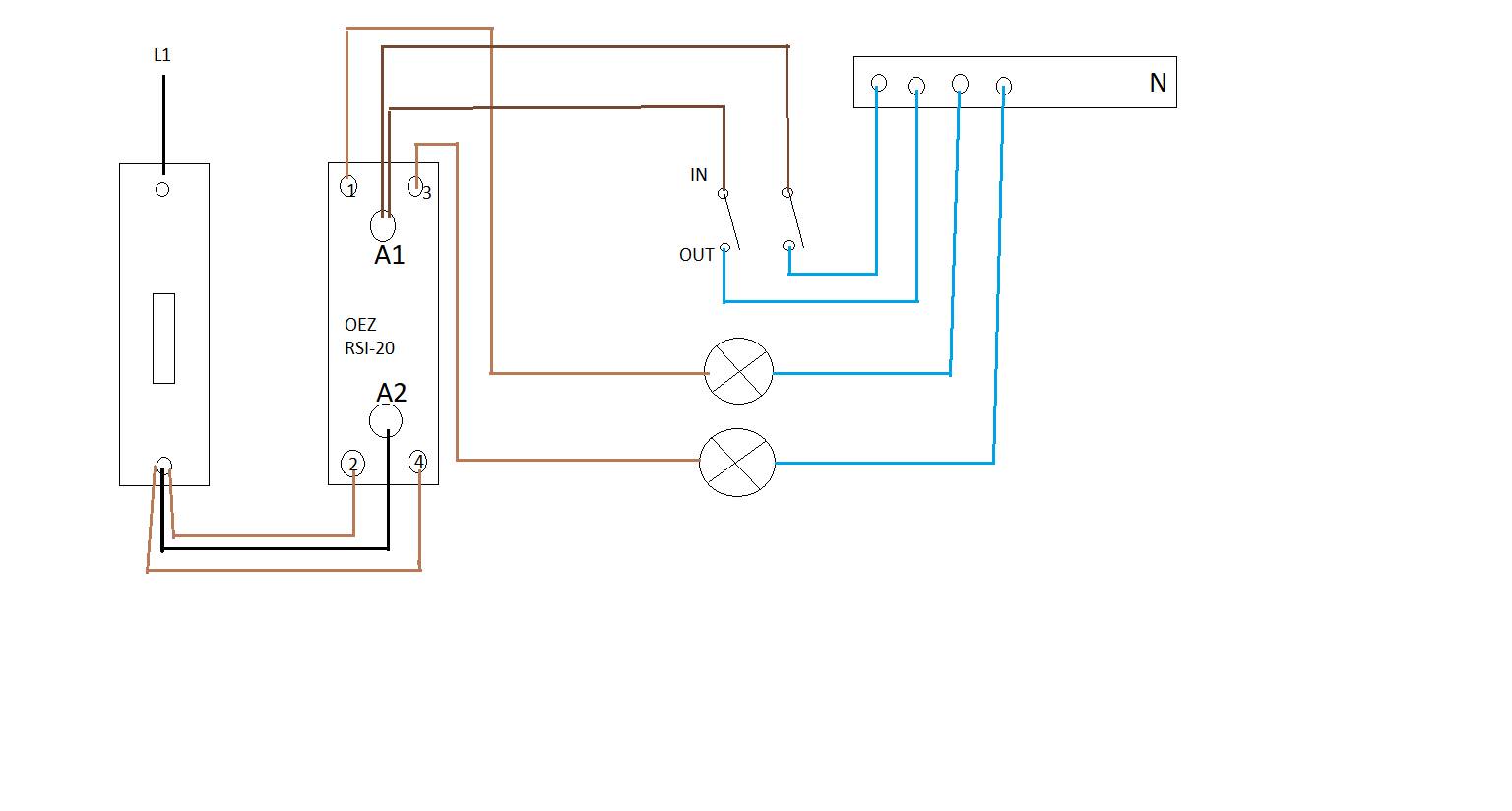

Ještě abych odpověděl na dotaz s "fáze s nulou", obkreslil jsem schema co mi udělal dodavatel. Mezi vypínačem a relátkem je dvoudrát 2x1,5
Neberte to ode mně jako radu,jak jsem psal - plavu v tom. Kdysi jsem o podobném zapojení uvažoval,plánoval jsem použití tlačítek 1/0. Schéma bylo jiné,do a z tlačítek šla fáze. U Vás mi přijde,že to ovládáte nulou,možná správně,netuším. Spíše jsem zvědavý,až někdo napíše,že to je OK a proč.

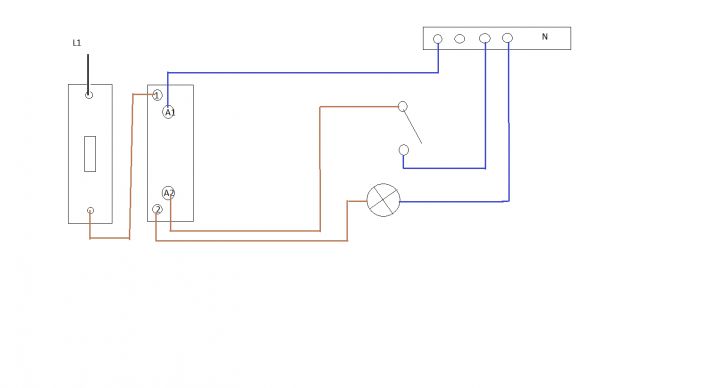

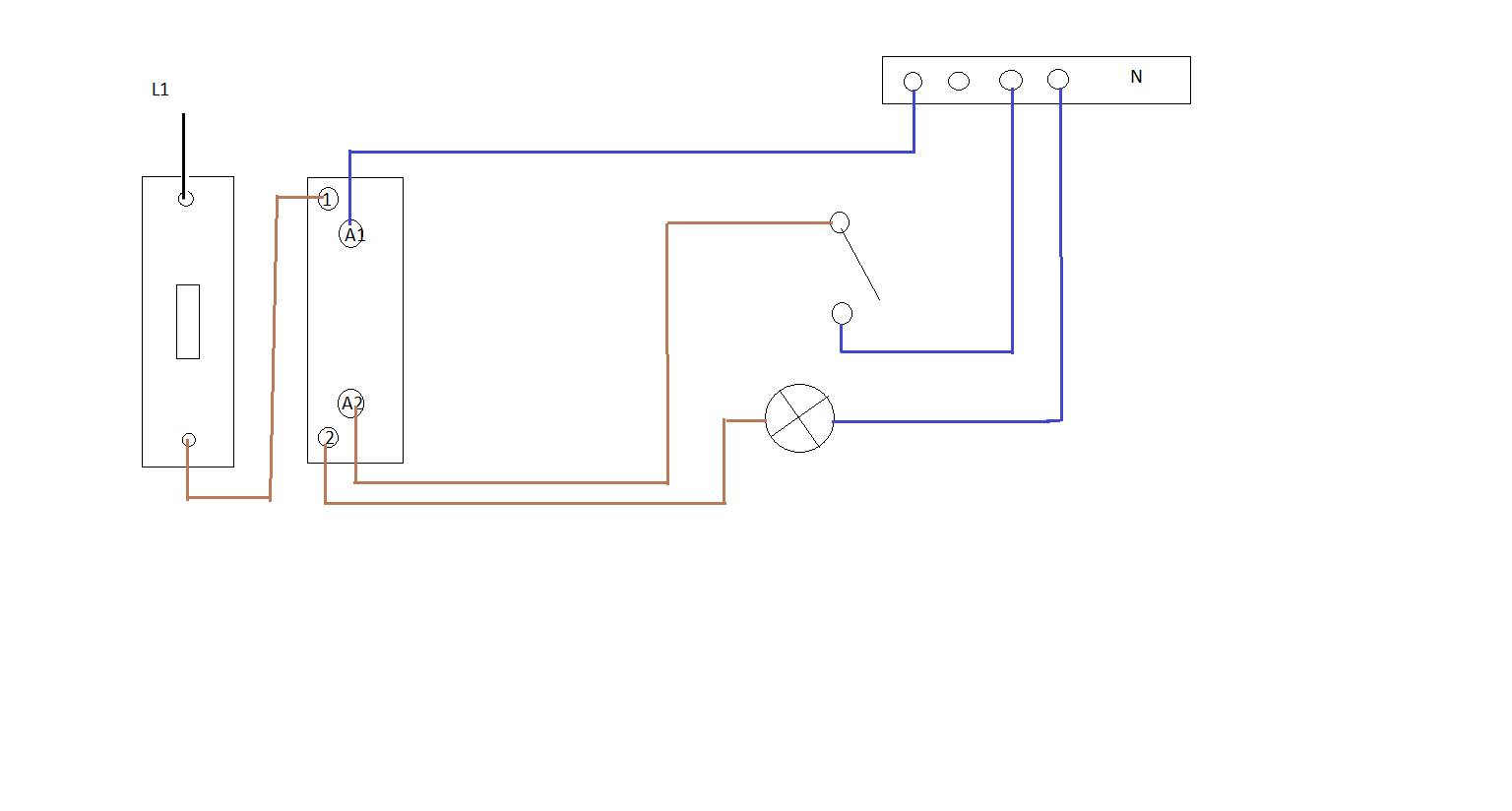

Tak jsem se podíval do literatury, přesněji do knihy Elektrotechnická schémata a zapojení v praxi 1 od pana Berky a tam je schema paměťového impulsního relé ABB s třemi vypínači a když jsem to zjednodušil do podoby mého schematu vyšlo mi toto.
Je to hodně jiné, než mé původní schema ...
Vedle toho jsem našel ještě jiný článek na webu s impuslím relé OEZ
0x
Zapojení světla se dvěma, třemi, pěti nebo třeba i deseti vypínači není až tak složité, stykač to nijak nezjednoduší. Impulsní relé je elegantnější řešení. Ovšem pochybuji že obojí zvládneš, když dokážeš zmrvit velmi jednoduché schéma a nevidíš v něm triviální chyby. Jak podle něho potom můžeš správně postupovat?

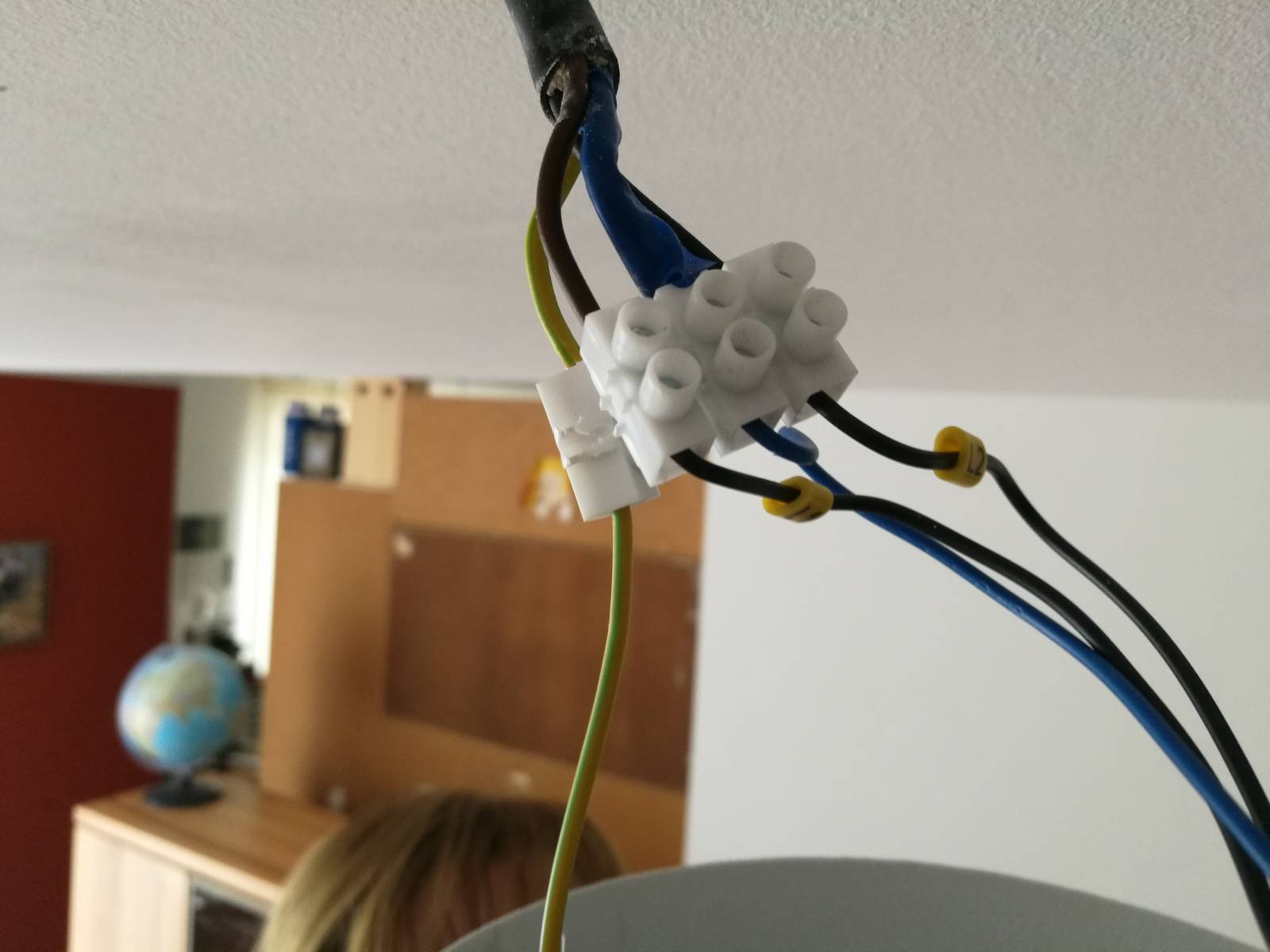

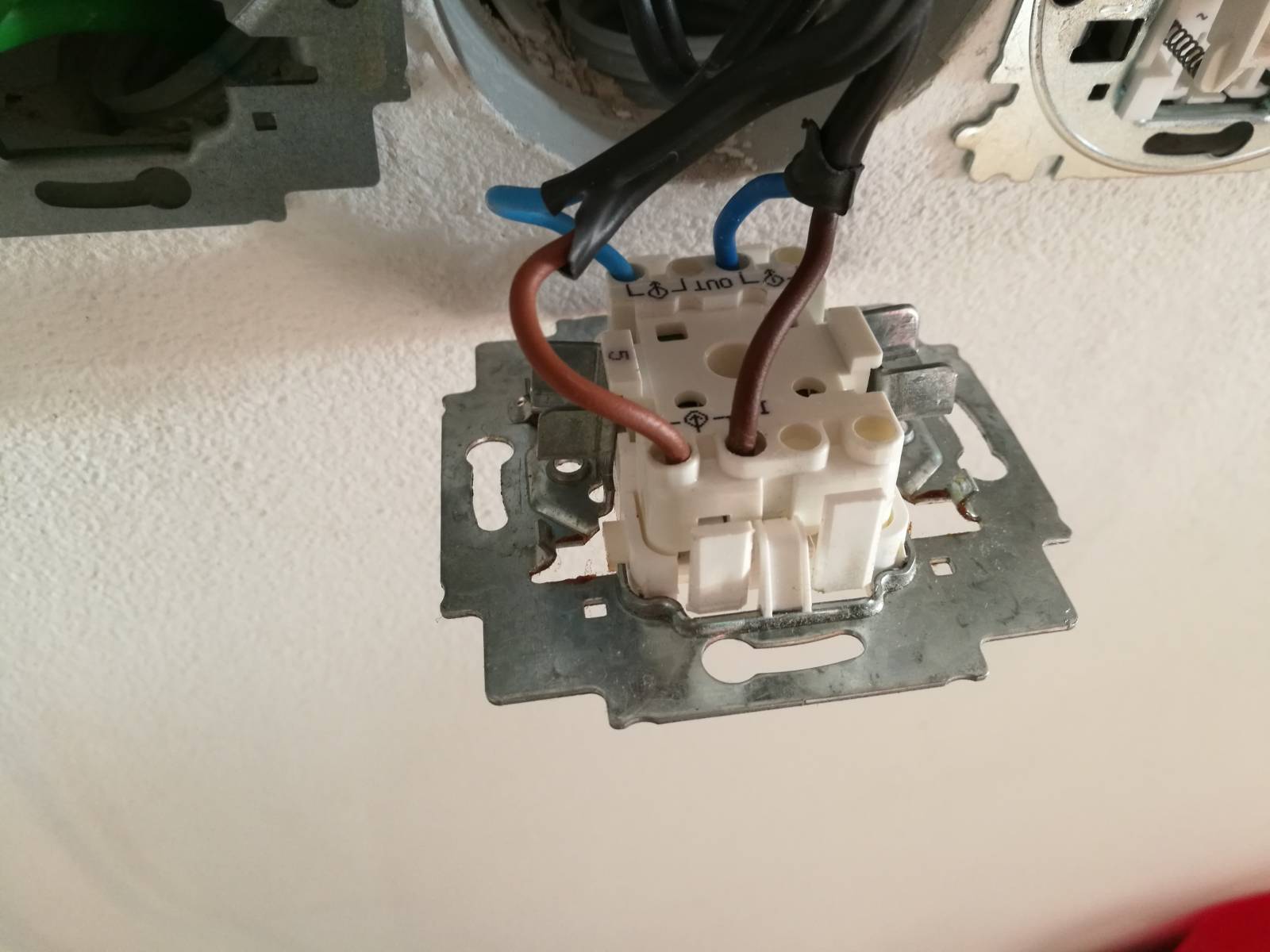

do vypínače jdou dva dráty typu 2x1,5, takže celkem jsou ve vypínači 4 dráty viz foto na začátku diskuze
Kdybych viděl chyby, asi bych nepsal na tuto poradnu. Díky za odpověď, ale odpovědi typu "máte to špatně" mne neposunou. První schema mi dal dodavatel - eletrikář, druhé je z učebnice. Ani jedno jsem si nevymyslel. Vážím si všech kteří dokázali přispět praktickou radou nebo opravit chybu kterou ve schematu mám.
