Rychlovarná konvice rozebraná - netopí, co teď?

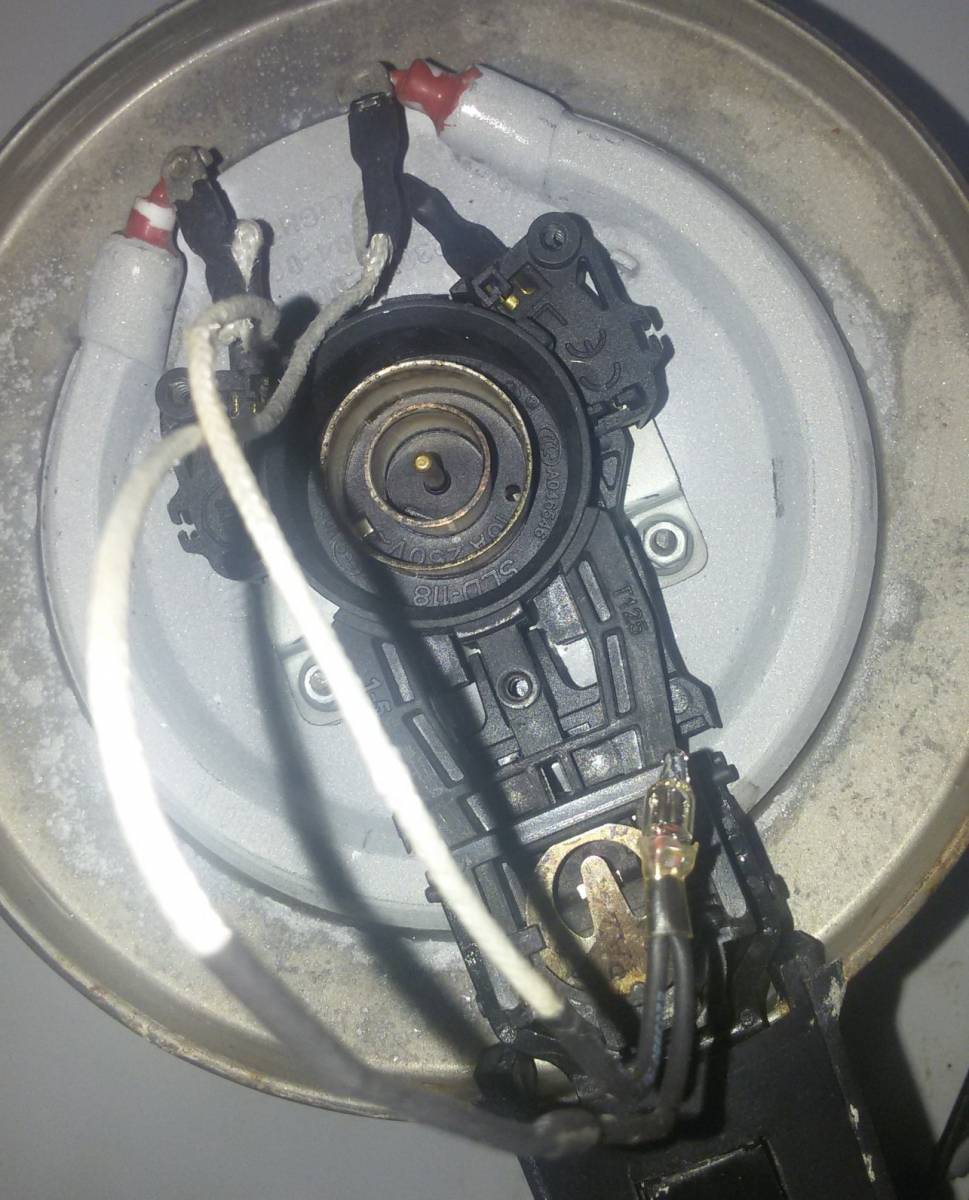

U té konvice Sencor (horní obrázek) naměřím na kovových kontaktech stojánku životu nebezpečné napětí 220V (počítám že jsem ani nemusel měřit když dioda svítí), takže problém není v kabelu. Pak jsem měřil napětí na vývodech topného tělesa (na které je připojena i svítící dioda, na horním obrázku červená barva), tam opět naměřeno stejné napětí. Pak jsem na tom samém místě zkoušel měřit odpor (Ohmy) (konvice odpojená a sepnuté/rozepnuté zapínací tlačítko) a nic jsem nenaměřil. Naproti tomu když měřím odpor na vnějším plášti topného tělesa na opačných koncích konvice, nebo na jiném malém vodiči, tak naměřím odpor asi 3.0. Za třetí uvádíte měření spínače. To ale v v případě této konvice kde při zapnutí konvice svítí dioda a při vypnutí nesvítí asi není potřeba? Můžete prosím okomentovat co jsem napsal, co to znamená, příčiny a případně co zkusit? děkuji

Děkuji, za cenné informace, zkusil jsem to rozebrat a otestovat dle návodu a okomentovat průběh a zjištění. Prosím @dabel i ostatni o případné přečtení zde a komentář.

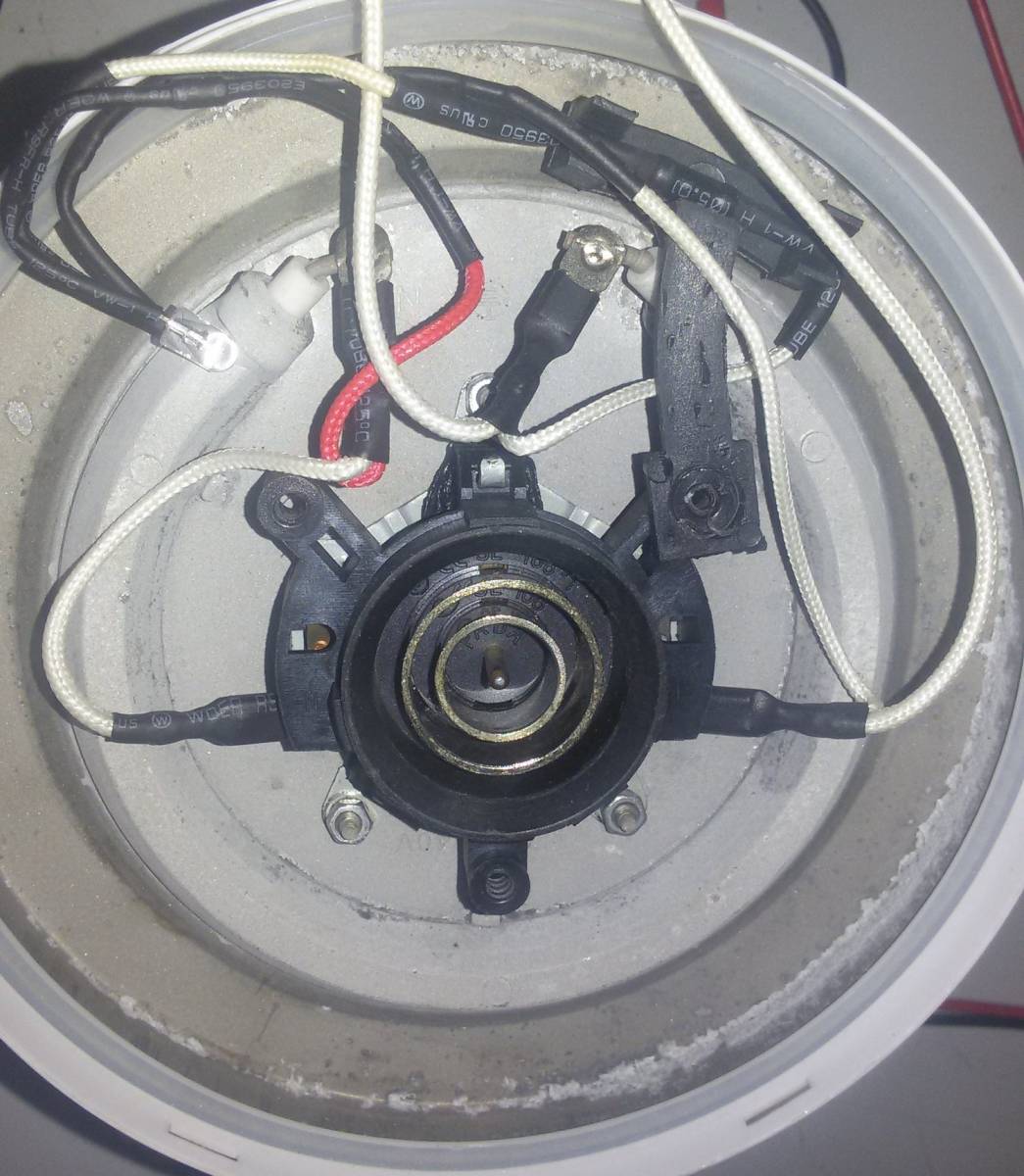

Povedlo se mi i díky odpovědím uživatelů jako je @bohumil zjistit problém na druhé konvici Rohnson (spodní obrázek) a i něco proměřit. Zde popisuji průběh a pokud máte někdo čas se v tom probrat, tak uvítám i reakce na to co jsem dělal: Zjistil jsem, že po rozpojení obvodu vypínacím tlačítkem a odpojení ostatních konektorů vyjma těch, co jsou na vývodech topné spirály (nevím jak moc je toto rozpojení nutné) jsem na uvedených vývodech naměřil odpor (počítám že topné spirály) 28.0 (ohmů?). To samé když jsem měřil spirálu s odpojenými konektory. Pak jsem měřil odpor celého obvodu při sepnutém zapínacím tlačítku konvice tak, že jsem multimetrem spojil ty spodní kroužky které se zasouvají do podstavce. Výsledek, žádný odpor - obvod je asi rozpojen někde? Teď najít kde. Je tam ta dioda ze které jdou 3 kabely. Nevím jak moc je to nutné, ale odpojil jsem jí od obvodu. Měřil jsem odpor prvního s druhým, prvního s třemím a druhého s třetím a nenaměřil jsem nic. O diodách se píše že mají velmi malý odpor, můj měřák má odpor 200m, 200k, 20k a 200 a mám přepnuté na nejnižší - 200. Buď bych měl něco naměřit a pak je tedy asi dioda poškozená a nebo obě elektrosoučástky v bužírkách (nevím co to je a jakou funkci to má - pojistka/odpor - topnou spirálu asi neovlivňují..). Další možnost absence odporu celkého obvodu je přerušení obvodu někde uvnitř u bimetalových plechů a nebo ve volných konektorech kablů. Na dvou kovových vývodech toho černého plastového prvku (viz. dolní obrázek) pod nímž se skrývají bimetaly NEnaměřím odpor, takže bude chyba asi tam Ten černý plast jsem tedy ošrouboval a ze stran jsou tam vidět kontakty které rozpojují bimetaly. Zdálo se mi, že tam nemusí být kontakt, tak jsem ty kovové kontakty malinko přihnul (což může znamenat, že bude konvice déle vařit nebo vůbec nevypne), no a po jsem naměřil odpor na spodních kroužcích zasouvajících se do podstavce konvice (nejdříve zapojit kabely a ujistit se že všechny drží včetně těch u vypínače). Pokud bych kabely nezapojil, obvod by byl neúplný a končil by kroužky a na druhé straně kovovými kabelovými konektory jdoucími zpod černého plastu).

Takže po přihnutí konektorů a zapojení kabelů konvice funguje - svítí indikace napájení a funguje i zapnutí konvice a topení. Při našroubování černého bazmeku na kovové plošce byl ale problém v kontaktu, musel jsem podložky, které byly pod šroubky dát až dolů pod kovový bazmek a tím ho oddálit od topné plochy, čímž se oddálily i bimetalové kroužky a asi už netlařily na pístky které rozpojují obvod. Takže toto pomohlo a konvice normálně funguje a dokonce i vypíná po uvaření vody. Ale asi bude potřeba něco udělat s tím plastem, který je rozeklý v kontaktu s kovovou ploškou. Je zajímavé, že je to tak z výroby.

Suma sumárum pokud konvice nefunguje, je možné proměřit 2 věci: 1) změřit odpor topné spirály - ty tlusté hlavní dva vodiče při vypnutém spínači konvice (tlačítko), tím zjistím zda je spirála OK (-> píská nebo ukazuje odpor v ohmech) a za 2) spojit část el. obvodu vypínačem konvice a multimetrem spojit druhý konec obvodu tak, že se dotknu jednou elektrodou multimetru jednoho kovového kroužku (co je dole a zasouvá se do podstavce konvice) a druhou elektrodou druhého kroužku. Pokud není odpor nebo nepíská, tak je obvod někde přerušen. Topnou spirálou to není, pokud v prvním kroku jsem naměřil odpor nebo pískání. Pak je možná přerušen A) špatným kontaktem kabelů v konektorech nebo přerušeným kabelem, zkusit konektory usadit, hýbat kabely se zapnutou zvukovou signalizací B) špatnými kontakty co jsou někde ve středu. Je potřeba kontakty očistit nebo přihnout? Jinak jak už bylo zmíněno, pokud by se měla opravená konvice znovu používat, tak by to musel dělat někdo kdo to mu velmi dobře rozumí (asi aby to neprobíjelo a nic tam nevzplálo) a dělat to na vlastní riziko. (dopady mohou být velké: elektřina i požár jsou smrtelné)

No rád bych tomu porozuměl a poučil se, stačilo by pokusit se vysvětlit na přiložených obrázcích, popsat tvar, barvu apod. ale pokud nejste ochotný, stejně děkuji za předchozí odpověď.

Bohužel, takto zkratkovité rady jsou mi k ničemu. Příště by mi pomohlo kdybyste se více rozepsal a psal v kontextu a vysvětlil to, co tvrdíte.

Díky, tu vadnou spirálu poznám konkrétně jakým měřením v jakých místech (viz. horní obrázek)?

Tohle je skvělý návod, děkuji moc za něj. Mám trochu nejasno ve způsobu měření odporu v jednotlivých částech obvodu - například pokud chci změřit odpor topné spirály (na horním obrázku konvice Sencor, červená barva), tak jestli mohu mít i zbytek obvodu rozpojený/spojený a proč. Druhá věc která mi není jasná je který z těch bimetalů je ochranný a který teplotní. Jedny bimetaly přiléhají pomocí teplovodivé pasty k topnému tělesu a třetí bimetal je ve vzduchu. Mimochodem nenaměřil jsem na uvedených, červěně označených místech žádný odpor ani po rozpojení od obvodu (dotýkal jsem se kovu, ne červeně nalakované části), což znamená podle mých odhadů přerušenou spirálu (= rozebrání konvice do tříděného odpadu)? Mimochodem samotný obvod - jeho sepnutí funguje. Děkuji také za varování, uvědomuju si i díky tomu, že opravy elektrozařízení (zejména takových jako je el. konvice - díky které vzniká asi nejvíce požárů z elektrozařízení) by měl provádět někdo kdo tomu velmi dobře rozumí a nevytvoří tam podmínky k tomu aby to nějak probíjelo nebo začalo hořet. Chtěl bych poprosit zejména o potvrzení že to mé uvedené měření odporu znamená to, co si myslím, nebo jestli jsou i jiná vysvětlení. děkuji za případnou odpověď a také znovu za již přidanou odpověď.

Děkuji. Budu teď řešit tu konvici na horním obrázku (Sencor), jejíž dioda je napojená na koncovky (vodiče) které se zdají vycházet z topného tělesa (na obrázku zhruba tam, kde je červená barva). Pokud ta dioda svítí, nerozumím tomu proč bych měl měřit napětí el. obvodu za oběma bimetalovými plechy. Také nevím jak byste to udělal když konvice stojí dnem dolů na podstavci. Docela dobře se dostanu k měření napětí na těch koncovkách asi topného tělesa (červená barva) kam je také připojena dioda, která svítí. Tam naměřeno (pro člověka životu nebezpečné) napětí asi 220V. Proč by ta dioda svítila když by před tím směrem k bimatalovým plechům nebylo napětí..
Pak píšete že mohu měřit odpor na tělese (asi topném), takže to jsem zkusil (zhruba tam jak je na obrázku červená barva - samozřejmě mimo ní tam kde je kov) a odpor (Ohmy) jsem NEnaměřil. Na multimetru mám předvolby odporu 2M, 200k, 20k, 2k a 200. Dal jsem tu nejnižší 200. Když ale takto měřím odpor na samotném topném tělese asi 10 cm od sebe, ne na jeho vývodech, tak naměřím velmi zhruba hodnotu 3.0. Podle tohoto popisu je 100% jistota že je topné těleso špatné, co v něm? Nebo jsou další alternativy a jak zjistit dále příčinu? děkuji

Děkuji. Je to možné, ale u té Sencor (horní obrázek) z držadla žádý kabel nevede, pouze mechanické táhlo od vypínače. A na tom táhlu je na fotce vidět oválný bimetalický plech který když se asi teplem prohne tak jeho středová pacička zatlačí na táhlo, které vyskočí a rozpojí obvod. Jak už někdo psal, tak je tam min. 1 další oválný bimetal, který doléhá pomocí teplovodivé pasty k topnému tělesu, to je možná (možná ne) ochrana proti spuštění konvice bez vody. Jinak zatím ještě doufám, že někdo odpoví na moje komentáře ohledně způsobu proměření konvice a zjištění kde vězí problém.
