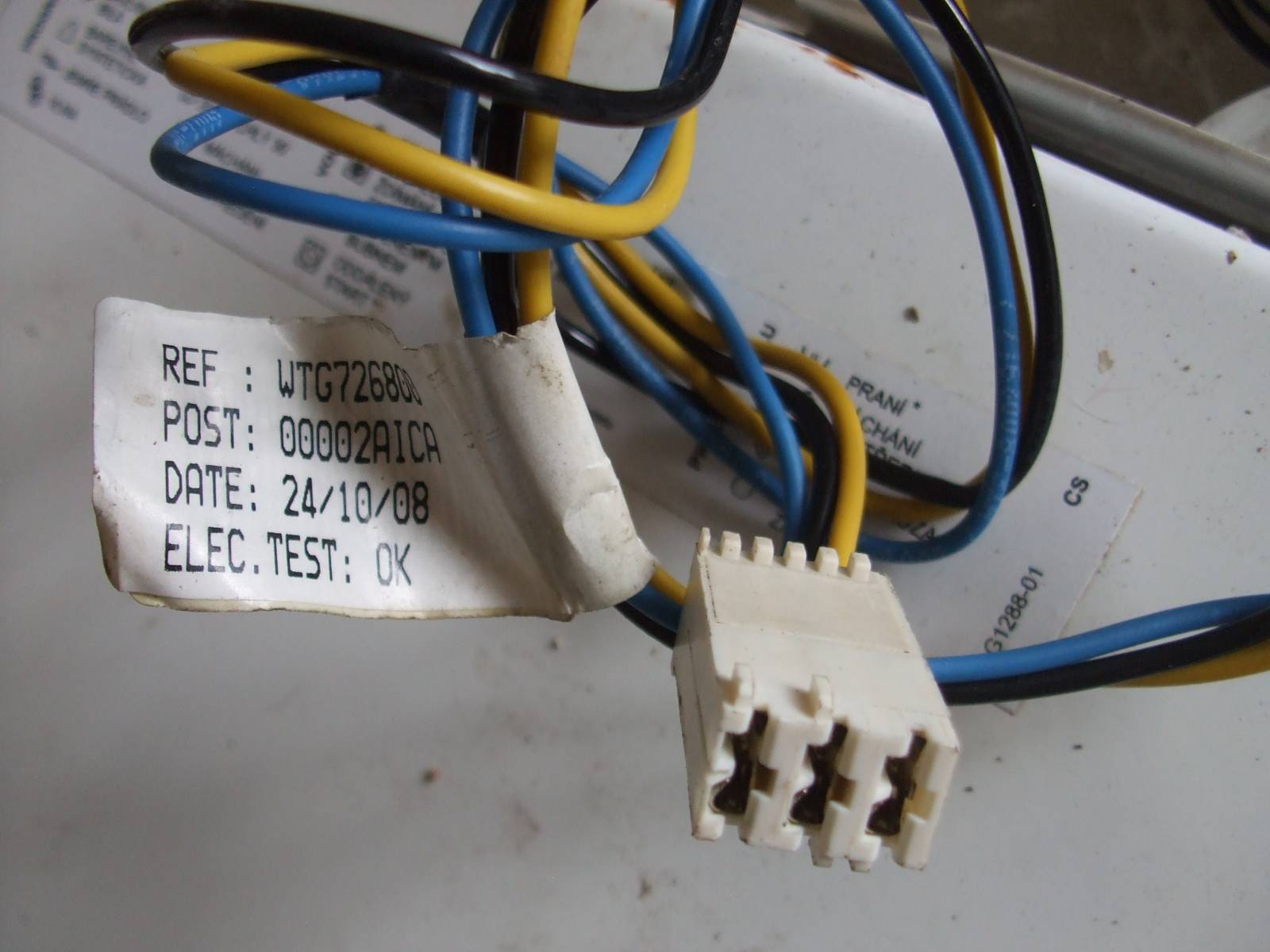

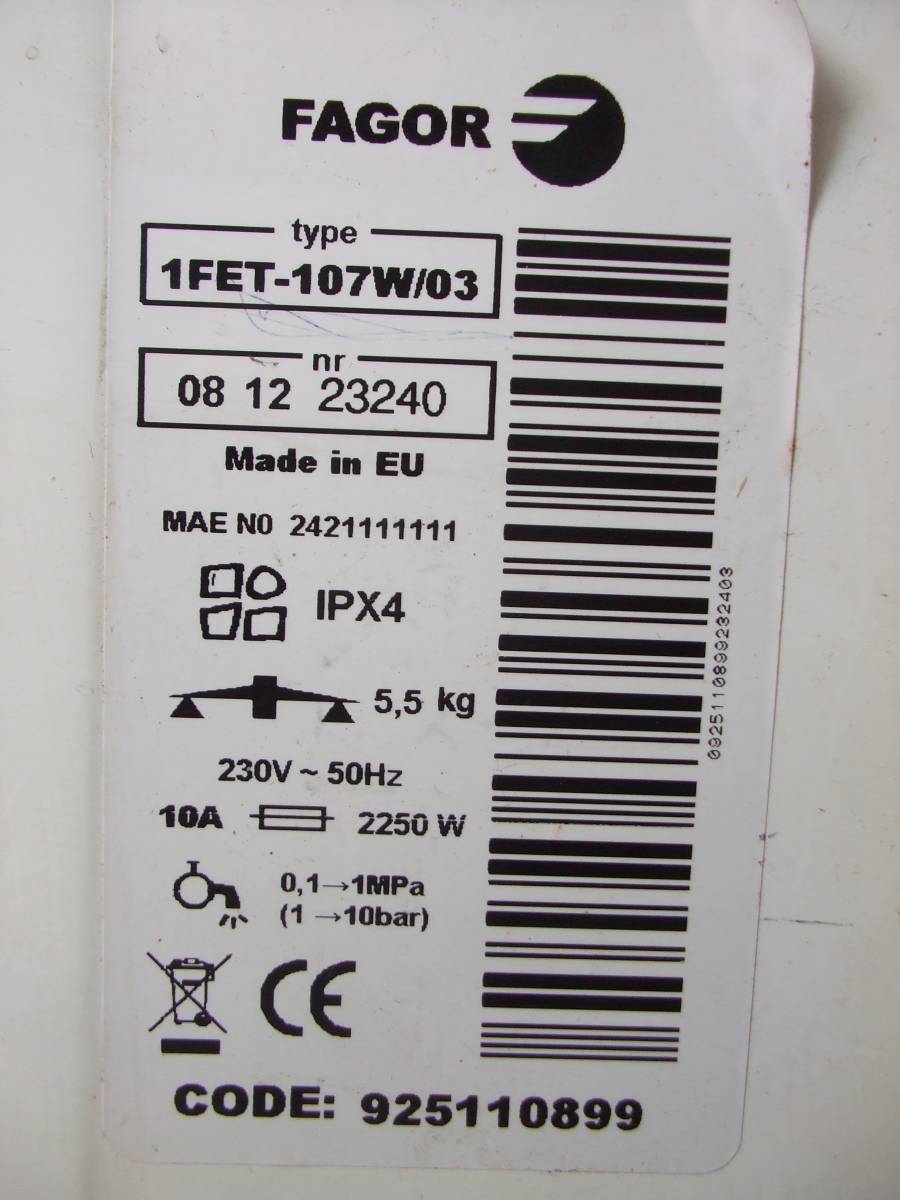

Ahoj kutilové.Měl jsem rozdělanou automatku z důvodu výměny hřídele bubnu a po složení pračka nepere.Zapojil jsem konektory na čerpadlo,na motor a na topení.Od elektroniky vedou tři vodiče asi metrové délky zakončené konektorem a nevím,kam bych ho zapojil.Má někdo schéma zapojení?Je to typ 1 FET 107 W/03.Díky za typ.Ivo.
1x
3-pinový konektor je připojený na zámek dvířek.
Ještě jeden 3-pinový konektor by měl být na teplotním čidle, ale u něj jsou obsazené jen dva vodiče.
Schéma sem v případě zájmu můžu vložit.
Napište potom, jak jste dopadl.

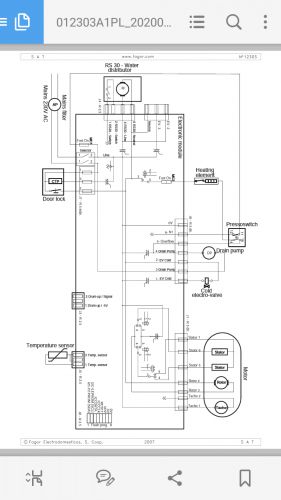

Přikládám rovnou schéma.
0x
Tady poradí jen někdo, kdo má doma stejnou pračku a bude móóóóc ochotný se do ní podívat a zjistit, kam ty kabely podle jejich barev vedou. Jinou šanci moc nevidím.
Tady vidíš, jak je důležité dělat si při rozebírání podrobnou fotodokumentaci, hlavně u všech rozpojovaných spojů elektrických i mechanických. Ovšem tahle rada ti teď už je málo platná, na to bylo třeba myslet dřív.
0x
3 vodiče společně do jednoho konektoru nebo jsou vodiče samostatné, takže každý vodič má na konci svůj konektor?
A zrovna prosím napište barvy těch tří vodičů.
0x
Jak opravit netuším. Já zavolám opraváře co tomu rozumí a někdy se divím, proč při dnešní ceně automatek vůbec opraváře co si vezme půlku toho co stojí nová hledáme. Manžel rád kutí a tak pračku co jsem vyhodila, že tekla odvezl na chalupu, hrál si s ní dva dny, teče stále, sice málo ale teče i po výměně všemožných těsnění. V létě v ní pereme na dvoře a tak to nevadí ale za ty dva dny kdy to do šroubku rozdělal, mohl udělat něco jiného.
Tazatel to zřejmě neudělal a přidělal si tak spoustu starostí a času navíc.
0x
Zítra mrknu do schématu a snad se nám to podaří dohledat.
Ale 3-pinový konektor, to by snad mělo být vidět, kam pasuje. Někde bude protikus-zásuvka.
Pračka už zase pere,teda jsem se posunul dál.Ted zase při ždímání padá řemen.Řemenice nejsou v zákrytu asi o 10 mm.Byl to opravdu konektor na spínač dveří.O čem jsem myslel,že je spínač dveří,to směrovalo trysku na vyplavování pracích prostředků.Pračka už zase pere,teda jsem se posunul dál.Ted zase při ždímání padá řemen.Řemenice nejsou v zákrytu asi o 10 mm.
