Dobrý den, máme na zdi venku 400V zásuvku, soustavaTN-C. Šlo by z ní bez problému vytáhnout kabely o kousek dál do přistavku-spíš přístřešku a tam zřídit také stejnou zasuvku 400V a vedle 220V zásuvku. Už bych si chtěl vysekat dražku, provrtrat zed a nachystat to, případně nakoupit věci co bude potřeba, jaký kabel a zbytek? Zapojení bych pak nechal na elektrikařovi až bude mít čas, snad o víkendu. Pujde to? a co nakoupit?
4x
Zásuvky musí vyhovět požadavkům:
ČSN EN 60309-1 ed. 3, nebo
ČSN EN 60309-2 ed. 3, pokud je požadována zaměnitelnost.
Zásuvky se jmenovitým proudem nepřesahujícím 16 A musí odpovídat příslušným národním normám. Národní vzory zásuvek pro ČR jsou uvedeny v IEC-TR 60083:2006.
Na jeden zásuvkový obvod lze připojit nejvýše 10 zásuvkových vývodů (vícenásobná zásuvka se považuje za jeden zásuvkový vývod), přičemž celkový instalovaný příkon nesmí překročit 3 680 VA při jištění 16 A (2 300 VA při jištění 10 A). Na jeden trojfázový obvod lze připojit několik trojfázových zásuvek na stejný jmenovitý proud. Trojfázové zásuvky o různém jmenovitém proudu se nesmějí zapojovat do stejného obvodu.
Zásuvkové obvody do 20 A musí mít doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem nepřekračujícím 30 mA v souladu s ČSN 33 2000-4-41 ed. 2. Toto opatření se vztahuje i na trojfázové zásuvky připojené na obvod s jištěním do 20 A.
Trojfázové zásuvky se jmenovitým proudem vyšším než 20 A a do 32 A se doporučuje vybavit doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem 30 mA a zásuvky připojené na obvod s jištěním 32 A a více doplňkovou ochranu tvořenou proudovým chráničem s vybavovacím residuálním proudem 100 mA.
Doplňkovou ochranu proudových chráničem není nutno uplatňovat u zásuvek nepřístupných laické veřejnosti a zásuvek pro speciální druh zařízení (například zařízení kancelářské a výpočetní techniky velkého rozsahu nebo pro chladicí a mrazicí zařízení potravin velkého objemu, tj. zásuvky pro napájení zařízení, jehož nežádoucí vypnutí by mohlo být příčinou značných škod - viz ČSN 33 2000-4-41 ed. 2).
Pro pevně připojené jednofázové spotřebiče o příkonu 2 000 VA a více se zřizují samostatně jištěné obvody. Pouze spotřebiče do celkového příkonu 2 000 VA, nevyžadující jištění (např. ventilátory, elektrický pohon žaluzií), lze připojit na společný obvod s jiným zařízením. Trojfázové spotřebiče mohou být připojeny na jeden obvod, pokud jejich celkový výkon nepřesáhne 15 kVA.
Tedy smyčkovat lze, aby jste chápal, ale není to moc dobré řešení. Pokud na té poslední zásuvce bude silný spotřebič, tak v nejslabším místě, kde bude napojení na starou zásuvku může vzniknout problém v podobě tepelného přetížení spojů (přechodové odpory). V praxi to elektrikáři odfláknou nebo v případě odbočovacích krabic to majitelé nebo zedníci zaprasí omítkou a nikdo pak další netuší, kudy to vedlo a jak.
0x
Pokud nedodáte délku kabelu a na jaký proud je stávající zásuvka, nikdo neporadí...asi...jištění by zůstalo stejné, druhá zásuvka 400V může být i se zásuvkou 230V... no, ješte tam mají popis 380V...
0x
TN-C je přežitek. Budete mít zasekaný 4 vodičový kabel a budete se po pár letech mlátit do hlavy, proč jste tam zasekal něco, co je dnes nanic.
Použíjte 5ti vodičový kabel a zatím ho můžete zapojit dle TN-C (modrý drát nepoužijete).
Zásuvka bude na 16A nebo na 32A? Jaký máte jistič té stávající? Dle toho kabel (i dle délky).
Jak dlouhý kabel bude potřeba?
Kde má stávající zásuvka 400V rozvaděč? Ono je totiž nejlepší, aby se nemnožili, ale aby ty 400V rozvody měli vždy samostatný přívod z rozvaděčů na své jističe.
doplněno 04.06.20 00:15:
Takže kupte zásuvku 4 kolíkovou na 400V a 16A (když máte 3x25A).
Vodič 5 žil (aby v budoucnu šlo předělat na 5 kolík a doplnit chráničem bez sekání zdí).
Vodič nejméně 5x 4mm2
Pokud je zásuvka na omítku, tak krabice nepotřebuje. Jak napojíte tu starou radit nechci. Nelíbí se mi řešení napojení na stávající. Navíc není dostatečný popis ani fotka té staré zásuvky.
doplněno 04.06.20 00:16:
Stále jste neuvedl délku. Na druhé straně domu mi nic neříká. Někomu druhá strana domu dělá i 200m délky kabelu.
jistič stavající je 3x25A, rozvaděc je asi na druhé straně domu ... a pojistková skřín na chodbě, elektroistalaci dělat novou nehodlame ale ten kabel 5 vodičový kldně pořídím ale určitě budou potřeba i jiná věci bež kabel nejaké krabice atd ne?

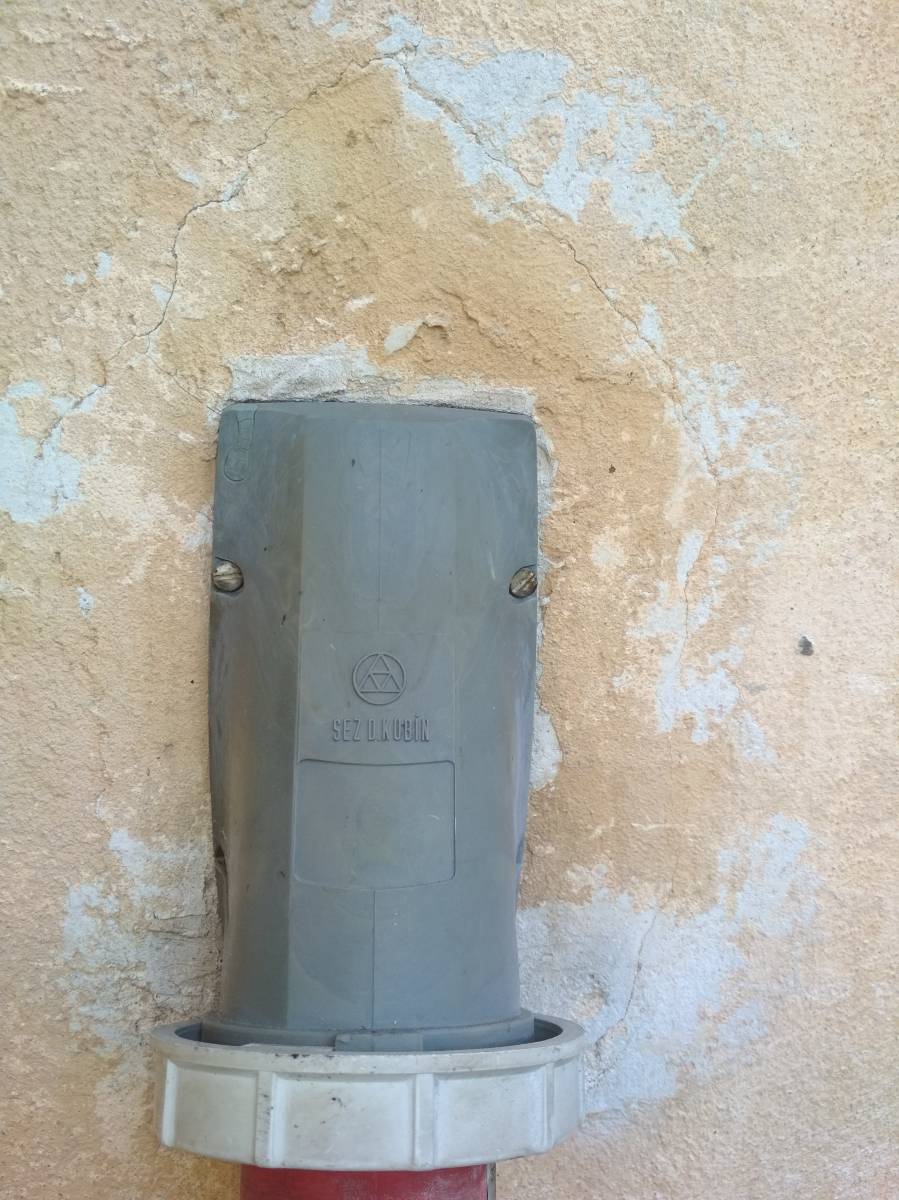

na jistič je napojena jen tan jedna 400v zásuvka a občas se na ni jen připojí cirkula nebo štípačka, stejně tak do budoucna ta nová nude použivaná jen občas k podobným učelům. Delka od přivodu elektřiny do domu je cca 20m a ty dvě nové zasuvky 400V a 220V budou od te stavající kabelem tak 5 m max. přikladam fotku zásuvky z které to planuji. Nebudou potřeba nějaké věnečky atd nebo to půjde snadno napojit?
Někteří zastávají věnečky a šroubové spoje. Jiní Wago. Obojí je správné. Já jsem ovšem pro WAGO a tady bych konkrétně užil oblíbené 222 řady. 221 se mi zdají méně pevné, ale elektrikáři je mají raději, protože šetří místem a dají se všude narvat. K vůli průřezu vodičů 4mm bych už wago nevolil i když některá řada 4mm podporuje nebo ano, ale je to na zvážení. Ono taky záleží, zda k té staré zásuvce vede měď nebo hliníkový vodič.
Nad zásuvkou vysekejte díru na podomítkovou krabici a použíjte WAGO 222 3 pin v počtu 4ks.
Ať nesnižujete mechanickou pevnost té zásuvce, tak krabici zasekejte v dostatečné vzdálenosti od zásuvky.
Zkontrolujte, zda stávající zásuvka je připojena na jističe 3x B16A.
Vodič:
Zásuvku SEZ:
a
...
Netuším, zda stávající zásuvka neumožní další přípoj bez odbočné krabice, ale asi ne.
Musíte do wago stříknout kontaktní vazelínu. Pak lze udělat spoj Al/Cu.
Lepší řešení tu padlo s rozvaděčem. Osobně si stále myslím, že to je lepší řešení. Časem krom zásuvek bude světlo a další a další či připojení zahradního domku nebo nabíječky na elektromobil...?
Ale normě to nevadí a lidi chtějí ušetřit.
Co tohle? sonepar.cz/...
Děkuji Vám za pomoc. dnes jsem byl koupit ty věci co budou potřeba krom těch wago 222 ty neměli ani v jednom ze tří obchodů s elektroinstalačním materialem měli všude ty 221 tak jsem vzal ty. Světlo se když tak pořeší dpo budoucna přes prodlužovačku ze zasuvky... No možná by to byla lepší varianta ale určitě násobně dražší s tím rozvaděčem...
Ještě jednou děkuji za ochotu pomoci
0x
Ako elektro-laik... by som zvážil výmenu stávajúcej zásuvky za menší rozvádzač s ističmi podľa potreby (napr. nepotrebujete v prístavku aj osvetlenie?) aj prúdovým chráničom. Vzhľadom k vonkajšej inštalácii môžte zriadiť aj prizemnenie.
Priamo v rozvádzači môžte inštalovať 3F zásuvku (prípadne 2 zásuvky 4 a 5 kolík), 1F zásuvku aj odbočenie do prístavku.
