Jak zapojit motor 220V?

Od: huledas* 07.03.20 19:00 odpovědí: 15 změna: 09.03.20 21:17

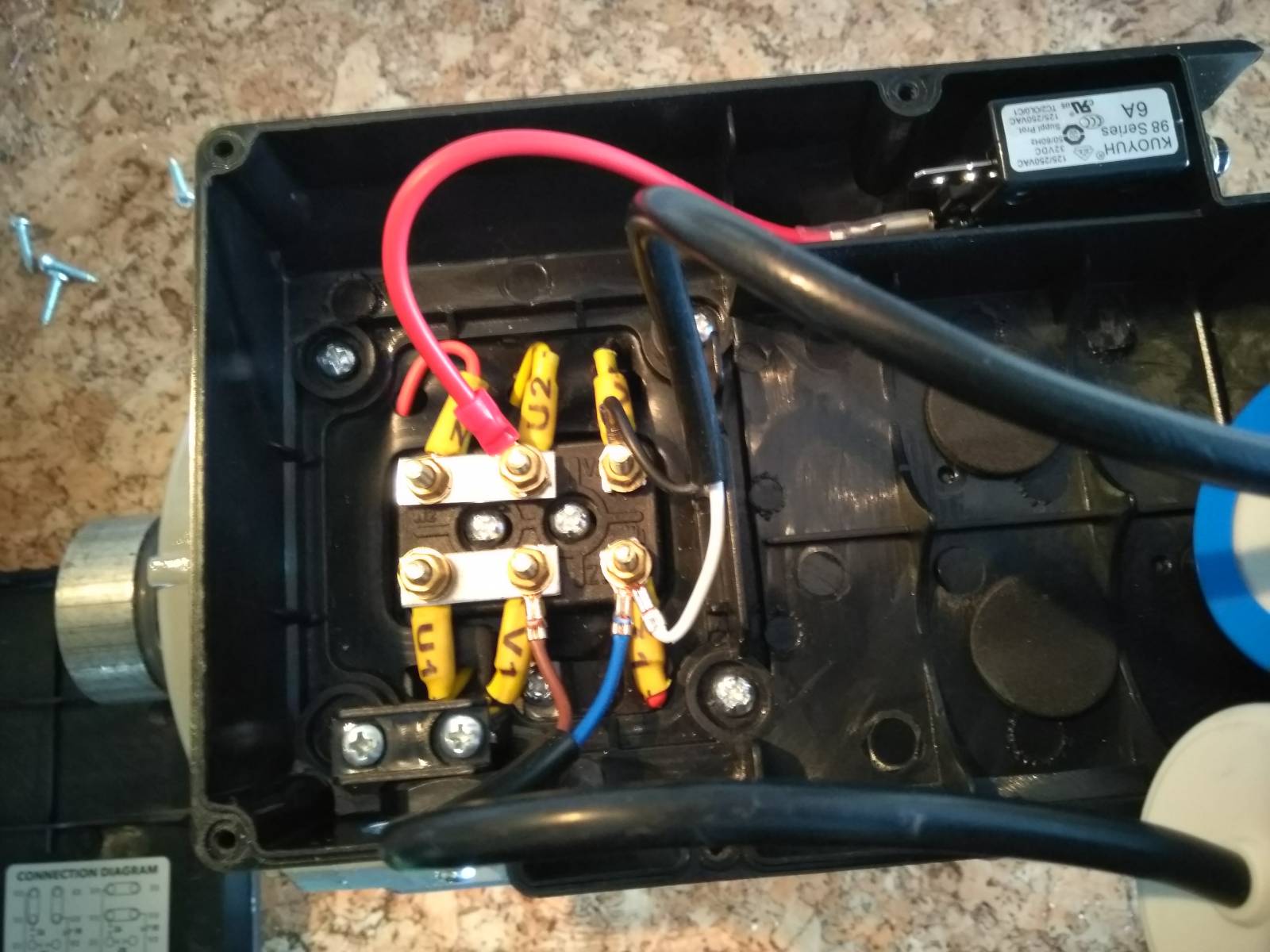

Prosím o radu jak zapojit motor viz foto aby se točil ve směru hodinových ručiček tj doprava? Děkuji
doplněno 07.03.20 19:35: K otázce mám na mysli který drát kam přijde (zem, fáze, nulák)

Odpovědět na otázku Skočit na nejnovější odpověď

15 odpovědí na otázku

Řazeno dle hodnocení

odhadce

07.03.20 19:19

Já bych to viděl takto. Ale je to jen tip. Netvrdím,že to tak být má a je to správně.

žlutozelený na kostru motoru a fázi na tu černou krabičku,kde bude asi pojistka

[přidat komentář]

gumidek®

07.03.20 20:57

Ta černá věc není tlačítko, ale tepelná pojistka/jistič.

Při přetížení proudem více jak 6A (zatížení motoru stoupne proud) ten čudlík vyskočí a po vychladnutí ho lze zamáčknout zpět a opět motor oživit.

Prostě tepelný jistič pro opakované použití.

duckduckgo.com/...

Fáze na pojistku, Nulák na U1 a kostru na kostru motoru

[přidat komentář]

mikihans®

07.03.20 19:47

[?]

Opět podle schéma. Jeden vodič na U1 (nejlépe nulu), druhý vodič na volný faston té 6A věcičky vpravo nahoře (nejlépe fázi) a samozřejmě ochranný vodič na kostru

huledas*

07.03.20 19:52

Ta černá krabička je zřejmě brzda. Je tam psáno brake

odhadce

07.03.20 19:55

Jaká brzda? já tam vidím pojistku 6 A

mikihans®

07.03.20 20:10

[?]

Je to tepelná pojistka pro maximální proud 6A.

huledas*

07.03.20 20:42

Je to nějaký tlačítko. Zitra to vyfotim

mikihans®

08.03.20 07:23

[?]

Nemusíte to fotit, je to tepelná pojistka, která se dá tlačítkem resetovat. Už to máte zapojeno?

huledas*

08.03.20 19:33

To vypadá logicky. Zitra zapojim a doufam ze to bude behat

[přidat komentář]

mikihans®

07.03.20 19:22

[?]

Podle schématu by se právě teď měl točit doprava. Pokud netočí, tak zkusit přehodit klemy na druhou možnost.

gumidek®

07.03.20 19:32

Tak. Vždyt je tam schéma.

[přidat komentář]

satam®

07.03.20 19:03

Máš to hodně jasně vysvětleno na diagramu na prvním obrázku. Použiješ zapojení Clockwise. Lépe ti to vysvětlit neumím.

doplněno 07.03.20 19:13:

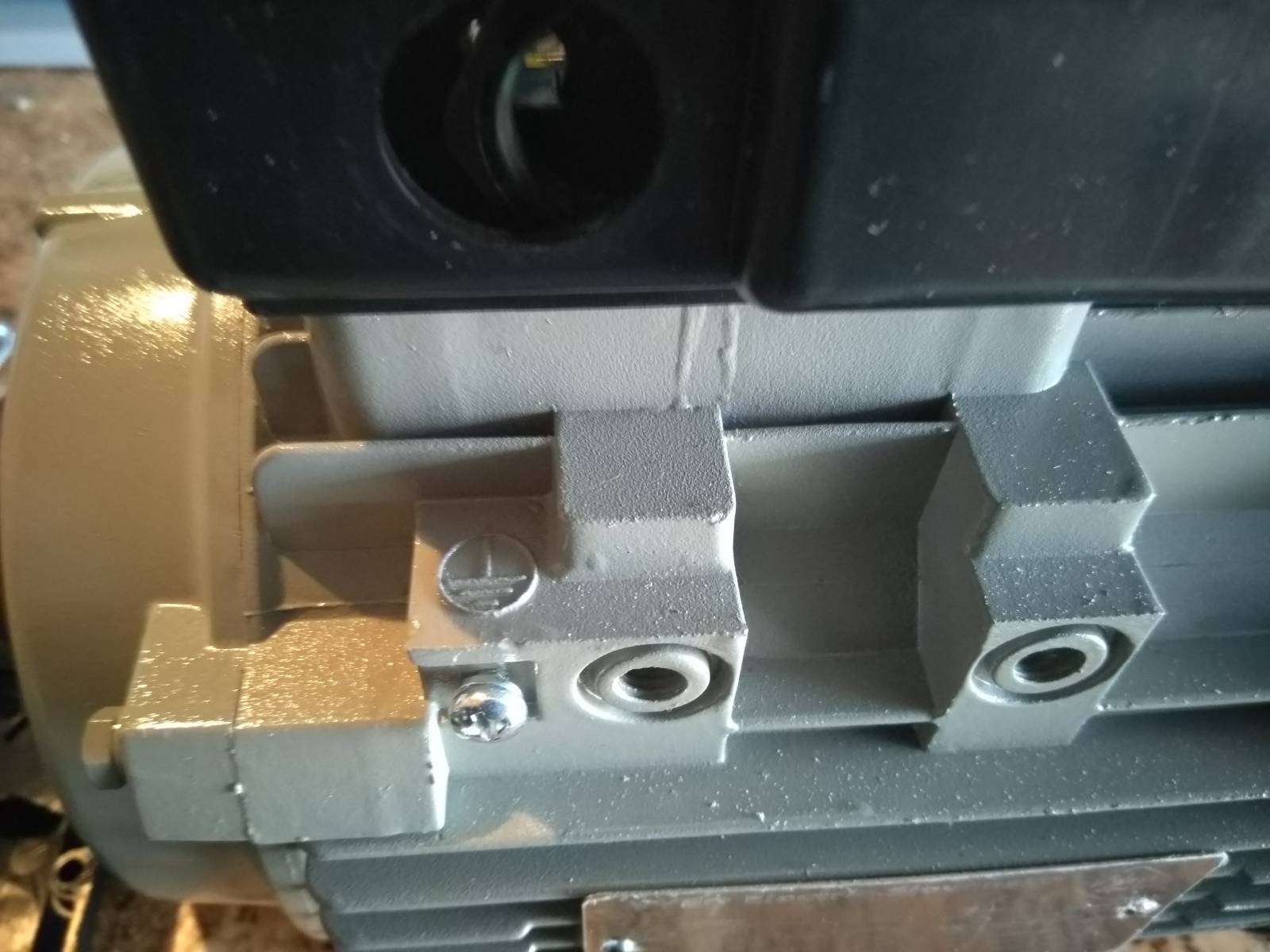

Žlutozelený na zem - obr.3. Ddalší dva (modrý a hnědý) lze v tomto zapojení zaměnit. Takže je jedno který kam.

huledas*

07.03.20 19:07

A jaký drát na jaký konektor? Modrý, žluto zelený, a hnědý

[přidat komentář]

111®

08.03.20 09:13

mě tam tedy chybí kondenzátor CA

doplněno 08.03.20 09:33:

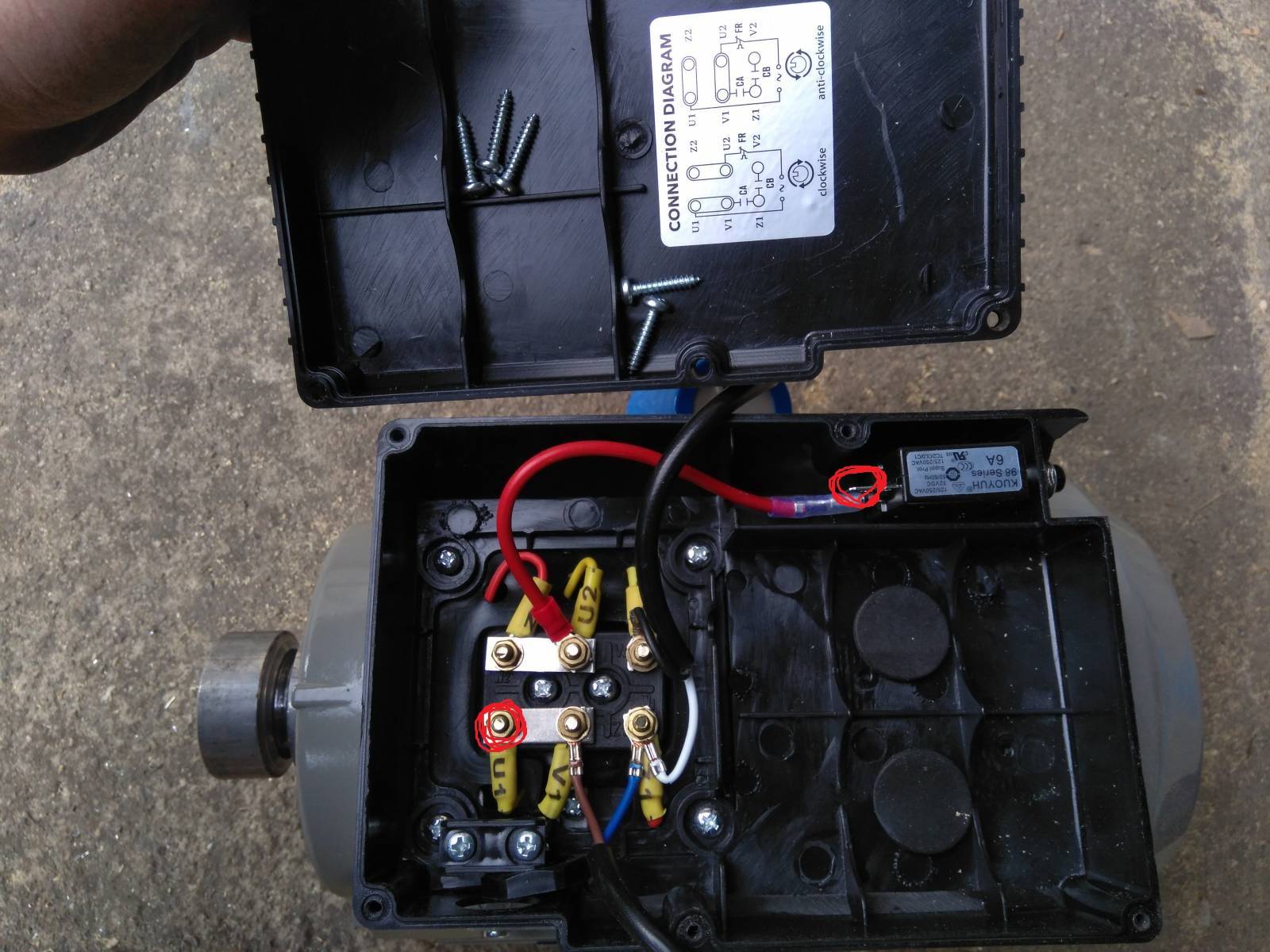

nebo jeden kondík je černá+ bílá a druhý kondík je hnědá + modrá? pak by opravdu zapojení bylo podle červených kroužků od rádce výše..

[přidat komentář]

huledas*

09.03.20 21:17

Zapojeno, funkční, všem děkuji, ještě jeden dotaz jestli lze na tento motor použít regulátor otáček popř. jaký? Díky
