Zapojeni světla na vypínač

Od: vaso* 06.02.20 06:52

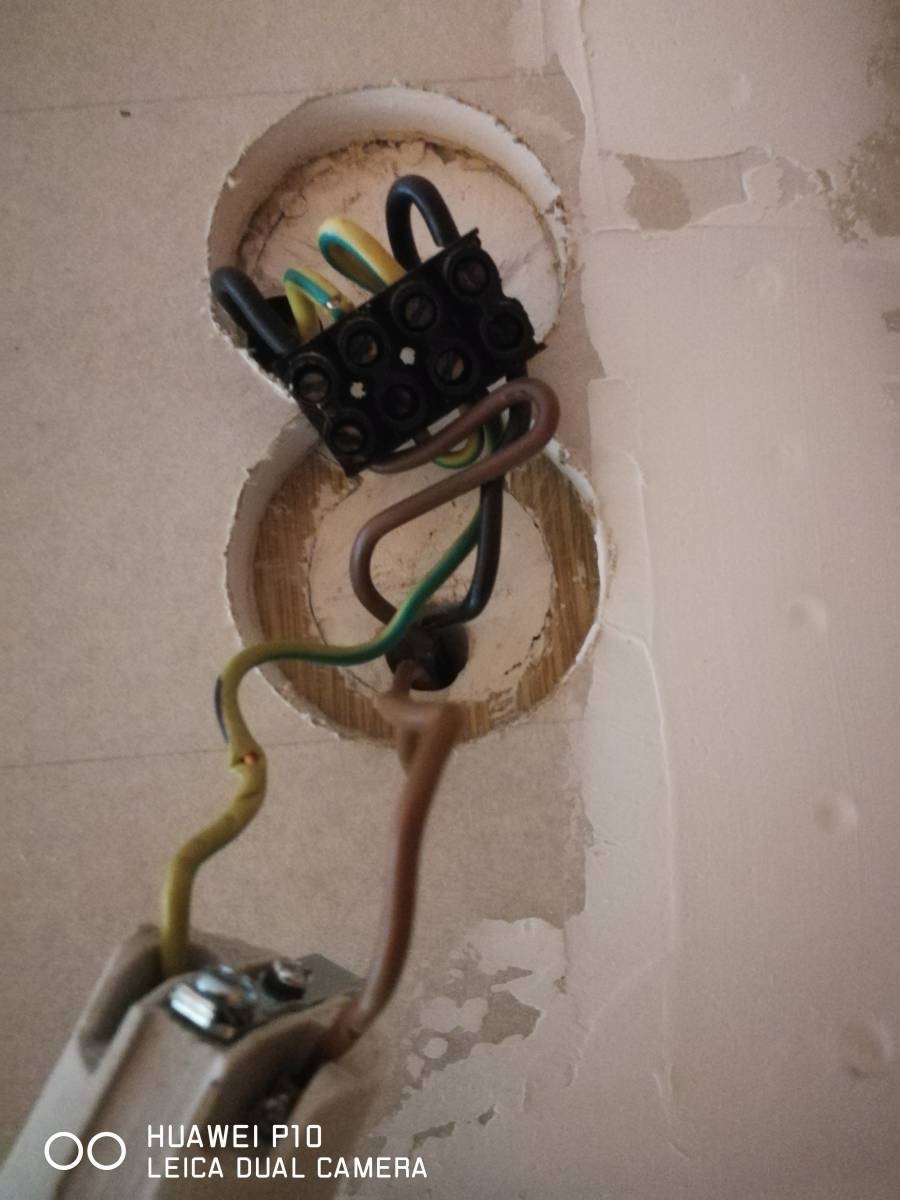

Zdravim, potrebuji poradit se zapojenim světla. Mam na chodbe dvojvypinac rozsvicuji chodbu a wc. Na chodbe jsem měnil světlo a naraz mi jde na chodbě rozsvitit pouze za podminek, ze je rozsvíceno na wc. Kde je chyba? Viz foto z chodby. Děkuji

17 odpovědí na otázku

Řazeno dle hodnocení

hejkal®

06.02.20 09:34

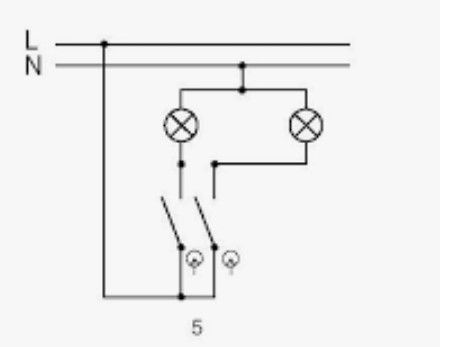

Ale áno, chyba je v zapojení vypínače. Správně má být přívod na společný kontakt a odvody na světla samostatné.

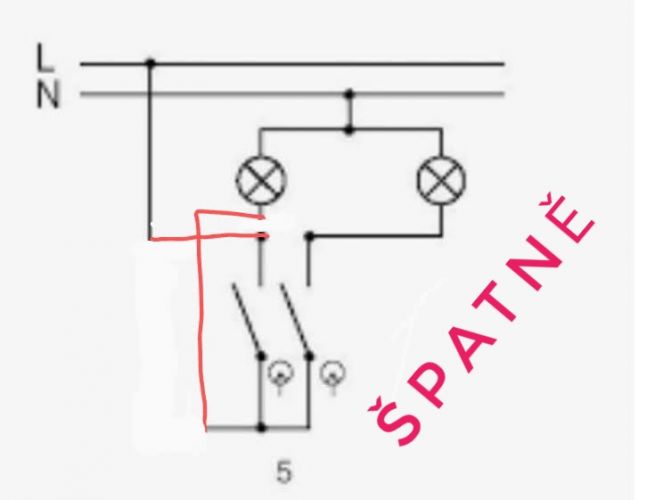

ty máš zapojený přívod na jeden odchod z vypínače a odchod na světlo do WC na společný kontakt.
potom když zapneš vypínač pro WC, svítí světlo WC a zároveň je fáze na společném kontaktu. Zapnutím druhé polovice se rozsvítí i světlo na chodbě. Vypnutím chodby zhasne chodba a WC. Klasická
chyba...
Já bych vzal zkoušečku, našel fázi a připojil ji na společný kontakt pro obě polovice vypínače.

magdon®

06.02.20 09:52

[?]

To má sice logiku, ale tazatel v 7:24 jasně napsal: "Jedine co jsem udělal bylo odpojil 2draty ze stareho a připojil 2draty na nové světlo". Nezmínil se, že by přepojoval vypínač. Takže pokud to před jeho zásahem fungovalo správně, nemůže to být zapojením vypínače.

[přidat komentář]

hejkal®

06.02.20 10:29

Když koukám na tu fotku krabic a svorky, napadá mne, že po správnosti by měl spodní černý vodič jít na společný do vypínače a hnědé zpět jako 2 odchody. Teda prohozeni hnědých by mělo za následek jen výměnu pravého za levé, nebo chodby za WC.

Je možné, že vrchní černá na levé straně svorky je přívod fáze a vrchní pravá černá je odchod do chodby. Potom pokud je na lustrsvorce prohozený spodní levý hnědý se spodním pravým černým, potom může nastat situace, o které píši nahoře, bez zásahu do vypínače.
Opět klasický příklad zásahu laika do jednoduché instalace. Poraďte bez dostatečných informací!

Skočit na otázku
Vložit novou otázku

[přidat komentář]

slavo®

06.02.20 07:08

A předtím to fungovalo správně?

Tak potom nastala chyba v zapojení při výměně světla na chodbě.

[přidat komentář]

111®

06.02.20 07:14

aby to přestalo fungovat jen tak muselo by se to ovládat alespoň ze tří míst. To se občas stane, je potřeba najít ten vypínač co za to může

[přidat komentář]

vaso*

06.02.20 07:24

Jedine co jsem udělal bylo odpojil 2draty ze stareho a připojil 2draty na nové světlo. Vypinac je pouze jeden.

[přidat komentář]

111®

06.02.20 07:26

a žárovka je OK?

vaso*

06.02.20 07:31

Ano, noba žárovka, nové světlo.. U světla je E37, tak jsem koupil i zarovku stejnou

[přidat komentář]

111®

06.02.20 07:33

a co jsi naměřil? jestli je tam nová objímka nřeba nedosedají kontakty, to že jsi koupil novou žárovku , mimochodem E27, ještě neznamená že je dobrá

vaso*

06.02.20 07:38

Tak to by ale nesvítilo při zapnutém světle na wc ne? Kdyz rozsvitim wc, tak na chodbe můžu blikat do aleluja a krásne to reaguje :-/

[přidat komentář]

111®

06.02.20 07:40

pak to ovšem není ovládáno z jednodo místa

vaso*

06.02.20 07:45

Bohuzel, ma to pouze jeden dvoutlacitkovy vypinač

[přidat komentář]

111®

06.02.20 07:48

musíš měřit, jinak to nedáš dohromady. Co ten nacviklý zelenožlutý drát

[přidat komentář]

magdon®

06.02.20 09:12

[?]

Fungovalo to před zásahem? - ANO.

Funguje to po zásahu? - NE

Kde teda může být chyba? Jen a pouze v tom místě, kde jste něco přepojoval. Určitě ne ve vypínači, ani v žárovce, ani v elektrárně, ani nikde jinde, kam se nesahalo.

Takže zřejmě máte nové světlo připojené do jiných svorek, než bylo to původní.

doplněno 06.02.20 09:23:

Podle té fotky se proradit nedá, musíte měřit. Nejlépe zkoušečkou ZN1, nebo vadaskou. Na zkoušečku s doutnavkou zapoměňte.

[přidat komentář]

111®

06.02.20 09:59

mne tdy napadlo že si na svorkovnici přehodil ty hnědé, ale jde o to c čím hýbal , pokud odpojil jen ty vodiče k objímce od původní objímky a zapojil do nové, nedává to logiku

[přidat komentář]

hejkal®

06.02.20 10:04

Magdon, souhlasím s tebou. I mne to napadlo.
Ovšem jako elektrikář po jeho doplnění že při zapnutí jedné polovičky (světla) svítí i druhé do libosti jinou variantu nevidím.
Je klidně možné, že se třeba o výměně vypínače za jiný nebo odpojení a připojení starého ani nezmínil. Uvidíme, či se ozve...

[přidat komentář]

111®

06.02.20 10:07

no a to budou ty přehozené hnědé

[přidat komentář]
