Dobrý den.

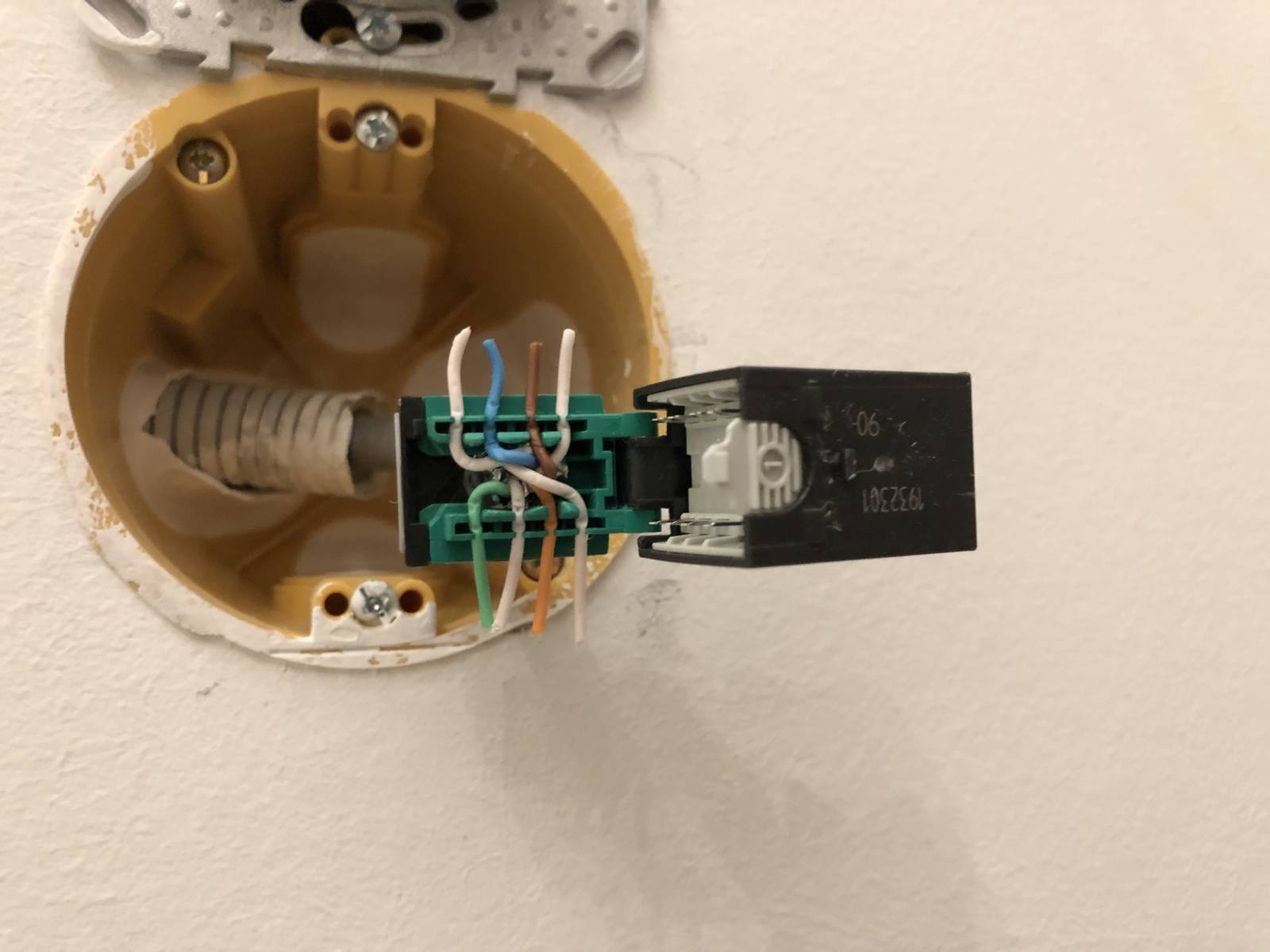

Instaloval jsem první datovou zásuvku. Je tu někdo, kdo mi potvrdí, že zapojení je správné? - viz obrázek.
Zásuvka je od firmy Schneider Electric pro kabel Cat5e, ale natažený mám Cat6. V manuálu je jasně popsáno jak postupovat, nicméně pro jednotlivé licny tam jsou dvě možnosti zapojení. Zvolil jsem první viz foto.
4x
doplněno 27.01.20 07:43: A častěji (nebo snad skoro vždy) se dává B
Souhlas... z té fotky není nic poznat, pokud náhodou někdo nezná tento konkrétní typ konektoru. Někde by tam měly bát barevné čtverečky a trojúhelníčky které ukazují který drát kam patří. A pokud si nebudete jistý - tak stoprocentně dodržet zásadu na bou stranách stejně.
Jen doplním, ten "husí krk" by měl přesahovat do krabice jen malý kousek a kabel by měl být rozholený více. Je to pro lepší manipulaci.
2x
Každý konektor má jiné vnitřní propojerní nezi zářezy na drátky a připojovacími piny, musíte se řídit zapojením podle výrobce, většinou bývá barva nakreslená přímo na konektoru. Pokud vím, tak historicky se zapojovalo zkůsobem, který je nyní označován jako B, a většina ajťáků toto nepsané pravidlo dodržuje. Výsledné řazení barev v konektoru pak vychází bo-o-bz-m-bm-z-bh-h...
1x
když si představíte, po čem chodí internet v zemi, nebo plochou dvoulinkou po domech, zjistíte, že to s tám zozplétáním není tak horké. Mimochodem dělají se i ploché LAN kabely..
0x
Dodržte zapojení T568 B, jak tu všichni radí. Ať se v tom vyzná i zkušený ajťák.
CAT6 a CAT5E se lyší snad jen oddělovacím křížem z plastu uvnitř kabelu, aby žíly byly ve správném uložení a drželi geometrii. Kabel nesmíte nikde ohnout do úhlu. Jen pěkným obloučkem. A neměl by se tahat hned u CYKY kabelu s 230V k vůli rušení. Když to dodržíte, tak kabel pojede i na 1000M.
Žíly plná barva a bílo/plná rozplétejte až těsně svorky (ne tedy u oholené bužírky pláště).
