Zapojení panelákové zásuvky

Od: udo odpovědí: 15 změna:

Výměna zásuvky v paneláku,kde jsou hliníkové vodiče. Jelikož jsou krátké tak se musí nastavit.

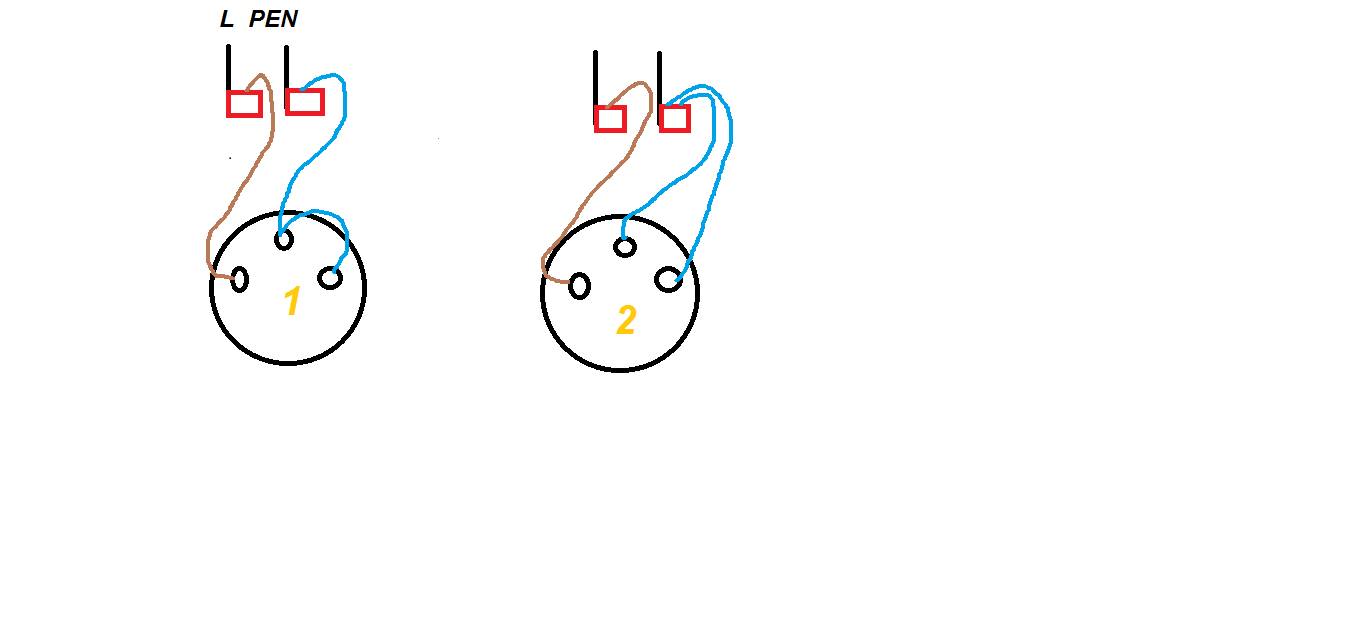

Chtěl bych je zapojit jak je to na obr.1.,ale i ta 2 by šla.

Otázka tedy zní jak je to správně. Děkuji


Zapojení panelákové zásuvky





15 odpovědí na otázku
Řazeno dle hodnocení





hodnocení

1x
avatar amper

Vždycky dle obrázku 1, kdyby u obrázku 2 došlo k přerušení modrého vodiče vedoucího ke kolíku, přijdete o jeho ochrannou funkci, ale poznáte to, až když bude pozdě.

kenav

To same je u obr.2U obr.2 vodicem netece proud tudiz je mensi sance na to ze upadne a kdyz to upadne tak v tom napojovani zvlasťe jde li o hlinik na meď

Pokud u dvojky dojde k přerušení vodiče od kolíku, tak to nezjistí. Pokud se tak ovšem stane u jedničky, dostane se přes spotřebič napětí na ochranný vodič (a tedy u spotřebičů třídy 1 na kostru). Ale mnohem větší šance je přerušení vodiče zatíženého proudem, tedy případ 1. A teď co je horší?

Pravda. Akorát mám pořád vniřní pocit, že lépe, když přijdu za normálního stavu do koupelny, šáhnu na pračku a dostanu ránu, než když přijdu za normálního stavu a nic a ránu dostanu, až když mi poteče voda z pračky do ponožek. Možná chybný dojem.



hodnocení

1x

Určitě podle obrázku č.1, protože je hned vidět, že to je připojené podle staré normy. A bude to i bezpečnější

Jak přesně to bude bezpečnější? Neříkám, že to tak nemá být, ale zajímá ten pohled na stránku bezpečnosti. Díky.

Když je např.průběžná zásuvka, tak těch drátů tam je hafo a pak když se zatlačují do krabice se může právě špatně zasunutý drát z wago svorky uvolnit, nebo se tam ty dráty jednoduše nevejdou, když je mělká krabice.



hodnocení

1x
avatar ferax

Samozřejmě ob. 1.



hodnocení

1x

Podle obr. 1, jak již radí ostatní. Ale pozor - ten vodič PEN má být žlutozelený, ne modrý!



hodnocení

0x
avatar bohumil

Každopádně dle obr.1. A pozor na svorky, kterými budeš napojovat propojení Al a Cu vodičů. Osobně vždy doporučuji sehnat ( i když někdy problém) starší řadové bakelitové svorky s přítlačnými plíšky, tak, aby nebyl Al vodič utažen pouze šroubky, ale přes ty přitlačné plochy vložených pásků. U připojení třeba svítidel, kde jsou menší proudy, toto tak nevadí, ale u zásuvek, s proudy do 16 A to považuji ze velmi nutné. Nevím momentálně, zda na nyní existují nějaké vhodné svorky z momentálního sortimentu elektro. Možná někdo poradí. Já si ty starší, v tomto provedení, zejména pro tyto účely, sháním a schraňuji. :-D

ladis*

Neexistují ;-( Jedině si plíšky nastříhat :)



olinl
hodnocení

0x

Můžeš oboje možnosti, pokud je zásuvka koncová. Záleží ale i na provedení spoje. Jak píše bohumil-u hliníku s pokračováním mědí bych použil pro spoj také hnědé starší bakelitové čokolády s železným páskem uvnitř, případně proudovou svorku 4 mm2 a na hliníku pokud to jde vytvořit očko a to smačknout, aby v proudové svorce pod šroubkem byly jakoby "dva" dráty nebo "zdvojený" vodič kvůli lepšímu kontaktu a mechanické výdrži. Jsou i Wago svorky na spojení různých druhů materiálu drátů, ale nevím kolik je tam u zásuvky místa..



mirda65
hodnocení

0x

Správné zapojení je dle obr. 1, tedy podle dříve platné normy - síť TN-C, nyní se již musí připojovat trojvodičově a to na levou zdířku fáze, na kolík zelenožlutý vodič PE a na pravo N

ladis*

Norma netvrdí, že faze (L) musí být vlevo! Vlastně může být klidně i vpravo.

Ale stejně v celém baráku... Tazatel po roce už bude tuto zásuvku měnit znovu...
