Dokáže mi někdo vysvětlit jak funguje tlačítko se signalizační doutnavkou?
Tlačítko s orientační doutnavkou je mi jasné. Není tam potřeba nulák a svítí stále.
Ale tlačítko signalizační?
Jsou zde 3 svorky. Jedna je pro vodič N a zbylé 2 jsou fázové.
Na jednom kontaktu je stále fáze a na druhém není. NA druhém kontaktu bude fáze pouze krátkodobě po zmáčknutí tlačítka. Nechápu jak tedy toto tlačítko (doutnavka) může signalizovar zapnutý stav spotřebiče?
3x
tlačítko signalizační má doutnavku mezi N a kontektem kde není fáze, a zasvítí jen při stisku, nikoliv trvale,
2x
... Není tam potřeba nulák a svítí stále...
Všeobecně každá elektrická optická signalizace funguje jen na základě přivedení napětí na signalizační prvek (např. žárovku, doutnavku a pod)
Teda i v tebou vzpomínaném případě je na DOUTNAVCE POTŘEBNÝ NULÁK .
(pozn. u sporákových vypínačů bývá doutnavka zapojena mezi dvě fáze, bez nuláku.)
U TLAČÍTKA (vypínače) s ORIENTAČNÍ doutnavkou je doutnavka připojená paralelně ke spínaným kontaktům; na jednom kontaktu bývá fáze, na druhém nulák - přes vinutí cívky relé nebo stykače, příp. žárovku a pod. Svítí jen při rozpojeném tlačítku, sepnuté tlačítko (vypínač) ji zkratuje, přemostí.

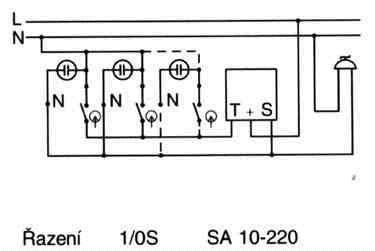

U TLAČÍTKA se SIGNALIZAČNÍ doutnavkou bývá několik možností zapojení. Jednou je připojení doutnavky jedním koncem na stálou živou fázi (přívod do vypínače) a druhým koncem na svorku N. Potom může být na svorku N přivedený nulák od pomocného kontaktu sepnutého relé, stykače. (jak píše @joeventil) Takže doutnavka svítí - signalizuje, pokud je sepnuté relé, stykač.
Další možnost popisuje @111. Tam ovšem nesvítí trvale počas sepnutí relé a pod., teda funkce nějakého zařízení.
U VYPÍNAČE se SIGNALIZACÍ je doutnavka zapojena na nulák - svorku N a na svorku sepnuté fáze. Signalizuje teda, že ve špajzu svítí světlo, které nevidíme, nebo běží nějaký vzdálený spotřebič.
.
Vím, je to dlouhé a složité psaní. Může to ale pomoci pochopit zapojení i jiným bezradným, tápajícím.
0x
... černý je fázový (stále živý), pak je tu ovládací fáze (ke stykači - časovému automatu) no a na konec ten (N) je pro doutnavku od pomocného kontaktu stykače ... časté použití v panelácích pro centrální motor odsávání - dost často nefunkční (většinou vlivem různých kutilských zásahů do obvodu ... to je ovšem samostatná kapitola )
