Dobrý den, mám kotel Destila ocelot dpl 12a a momentálně k němu je připojený bateriový pokojový termostat Honeywell , k němu jsou od kotle dotažený 3 dráty ale využívají se pouze 2 v jednom je stálá fáze z kotle a druhá spínaná ( Tento termostat funguje bez problému při sepnutí sepne rele ten propojí tyto kontakty a vše je v pořádku).

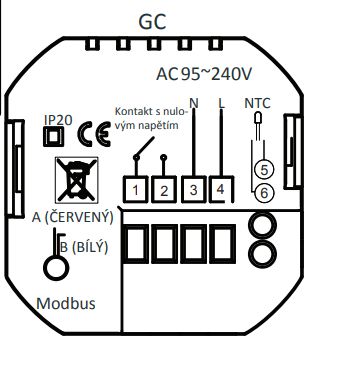

Koupil jsem však nový termostat s Wifi konkrétně Moes BHT-002-GCLW(Wifi). Tento termostat potřebuje stále napájení proto jsem vzal Fázu a Nulu ze světelného okruhu a na spínací kontakty relé jsem opět připojil 2 co jdou z kotle.. Vše fungovalo v pořádku asi den.. Poté vyletěly jističe, termostat je spáleny a vkotlu vyletěla 3A pojistka (vypadalo to na dost tvrdý zkrat) Chtěl jsem se zeptat zda-li jsem něco zapojil špatně ( jestli třeba vadí, že jsem termostat nenapájel z kotle ale z jiného okruhu či Destila používá na spínání víc než 3A ( to je maximum co termostat dokáže sepnout) Děkuji všem přikládám foto.
2x
Pokud je galvanicky/vodivě oddělena část spínacích kontaktů relé pro kotel a část napájení "wifitermostatu" nemělo by se při napájení "ze světel" nic stát. Pokud byl dodržen montážní postup připojení termostatu, můžeš zkusit reklamaci.
@nunici víš ty co je beznapěťový kontakt? To znamená, že z toho samo o sobě nic neleze, prostě bez napětí... Tady ten kontakt tvoří obyčejné relé. Dá se tím úplně normálně spínat zátěž...
přesně tak jak to bylo u starého termostatatu, který však na cívce byl napájen baterkou , ale taky byl beznapětový a spínal 230v z destily, proto jsem to tak zapojil i tady .. bohužel nevím kde se stala chyba jestli byl špatný termostat či jsem něco zapojil špatně (ač nevím co ) proto se ptám ..
ano destila bude spínana 230V , ale bral jsem když je tam relé které dokáže sepnout až 250V /3A , (tudíž i galvanicky oddělaný od napájení termostatu), že by neměl být problém..
0x
Kdyby shořelo jenom ovládání bez toho výstupu, tak bych ze zkušeností řekl, že to nemusí být až tak neobvyklé...
0x
Destilu ocelot mám, jen o fous silnější 18 kW. Termostat jsem použil Salus. Funguje to už dva roky. Napájení jedna věc, vzhledem k odběru stačí světelný okruh v pohodě. A spínaný kontakt přes relé, který je bez napětí, by měl teoreticky umožnit spínat těch 230 V úplně bez problému. Jde o to, jestli tam neteče větší proud a jestli není uvedená hodnota jen papírová, ale ve skutečnosti to nemá vyšší odběr. V kombinaci s možnou šmejdskou kvalitou, kdy se po opakovaném spínání napalovala plocha kontaktu až se spekl. A celkově, jestli to prostě není krám, se špatnou izolací proti vyššímu proudu, průrazu atd. Doporučuju k té Destile koupit osvědčený topenilevne.cz/...
0x
to je přesně to co si myslím, že relé v termostatu je šmejd a prošvihlo 230v ze světelného okruhu do okruhu kotle .. ( i to tak vypadá jak kdyby tam šla další jiná fáze) ..jelikož by mě meli poslat nový tak hledám řešení aby se to neopakovalo co by jste doporučili? Napadlo mě koupit nějaký relé s DC cívkou a přes termostat posílat pouze mínus .. Máte nějaký tip? Díky
Vyzkoušej v bytové rozvodnici/rozvaděči dát stejnou fázi pro napájení kotle i pro světelný okruh z kterého napájíš "wifitermostat". Nemělo by tam do wifitermostatu jít "400V/100Hz" z obou stran. Nevím tedy jestli to zvládneš, jinak volat ideálně známého elektrikáře.
V případě že "není"možnost zasahovat do rozvaděče s jističi by bylo další variantou-pokud je pod termostatem hlubší instalační krabička např. KU 68 tam dát relé s paticí+připojovací dráty. Rozměrově by tam mohlo jít např. toto hadex.cz/... . Dole v odkazu je i patice pro relé. Cena bez poštovného cca 1oo,-Kč. Je to už krkolomnější varianta. Teď vidím, že ta patice je velká-na DIN lištu, tak ta se do KU68 nevejde, jedině vyseknout dno této krabice a kus zdi pod dnem krabice..
0x
Prostě tím wifi krámem spínej relé, které přes oddělený kontakt (bez napětí) sepne kotel. Parametry předimenzovat, 250 V / 16 A a máš jistotu.
0x

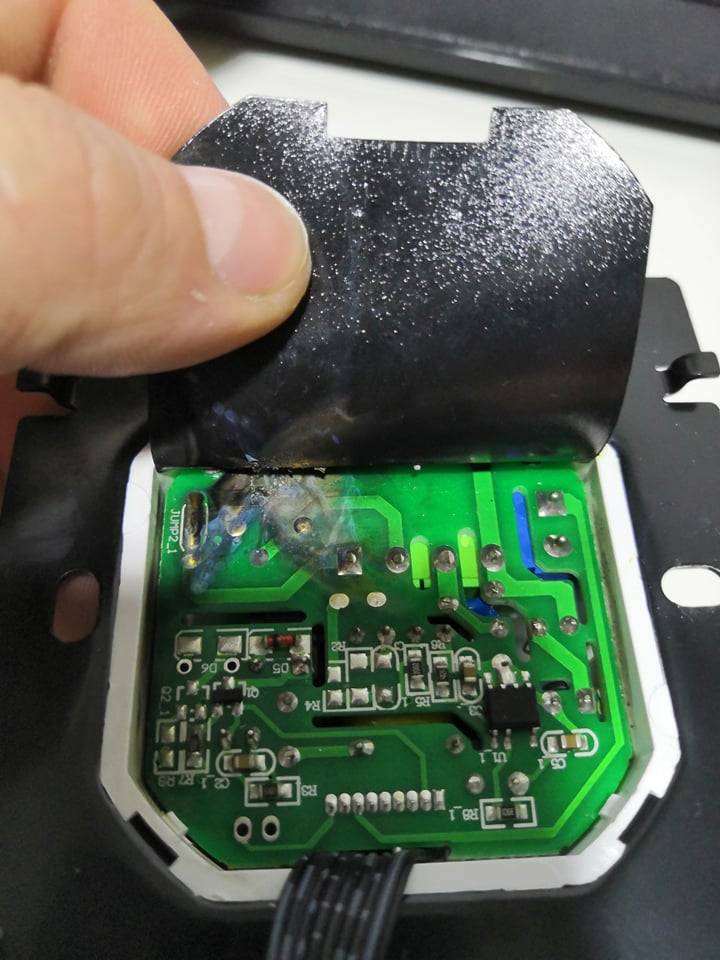

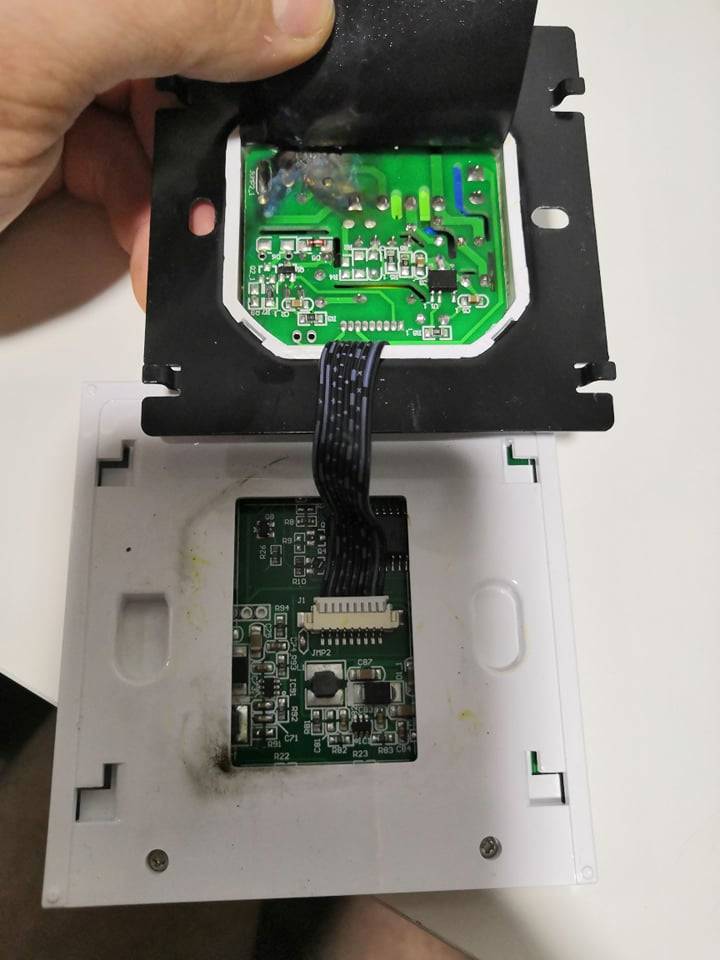

Koupil jsem termostat, rozebral a pak si dal vyhledat, jestli je nějakej problém. Našel jsem tohle vlákno. Ono asi hlavní problém je, že oddělení spínané zátěže a napájení je oddělené ani ne milimetrem na desce. Na multimetru je 230V a jedna část plošky a spínaná část s druhou částí plošky...
