Zapojení vypínače

Od: adam32 30.12.19 15:12

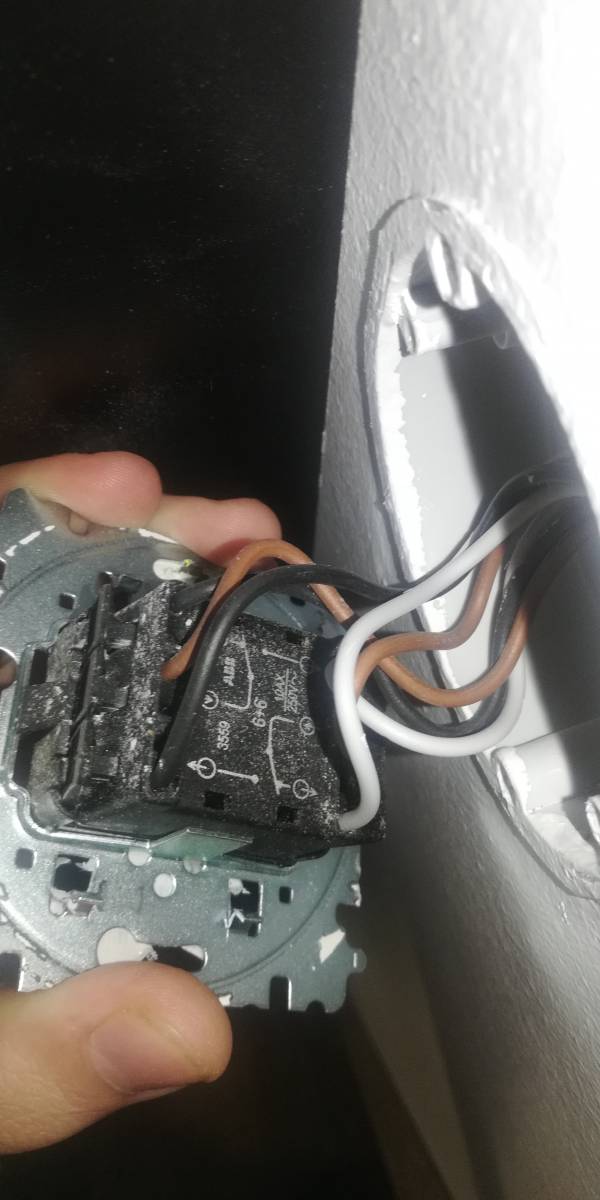

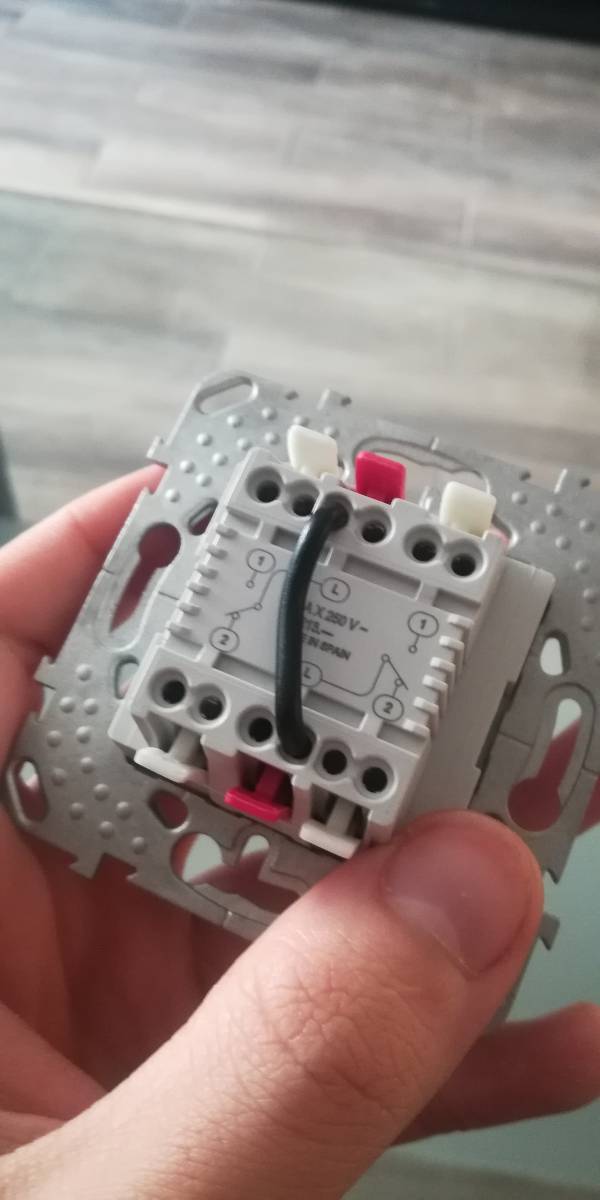

Prosím a už sem fakt bezradny potřebuju zapojit 6+6 vypínač který ovládá 2 světla jedno v obýváku a druhé v druhém pokoji fotka Č1. Je původní zapojení fotka č2. Je nový vypínač.. kabely mám popsané jak byly původně ale už si fakt nevím rady vždy když to zapojím tak jak si myslím tak jedním spínačem zozsvitim obě světla.. Děkuji

14 odpovědí na otázku

Řazeno dle hodnocení

host

30.12.19 15:19

vyhoď tu propojku

[přidat komentář]

hop®

30.12.19 15:24

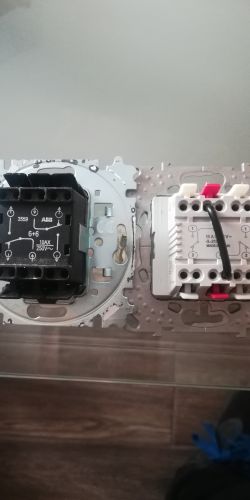

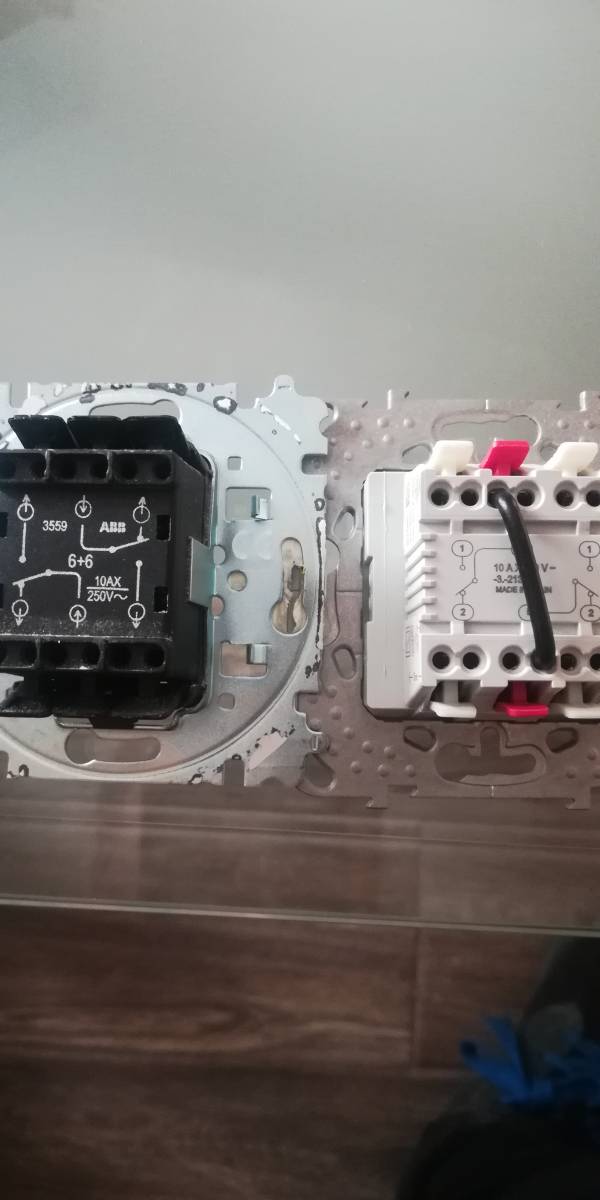

Ta kléma musí pryč. Pak oba hnědé zapojit místo ní, jedna dvojice (šedý a černý) na jednu stranu, druhá na druhou stranu, k příslušnému hnědému ze stejného kabelu, podle nákresu na strojku. Pozor, na původním ABB strojku patřil horní k pravé straně na novém (Schneider nebo co to je) k levé.

adam32

30.12.19 15:37

Super funguje díky moc ještě jednou

hop®

30.12.19 15:38

@adam32: Není zač...

[přidat komentář]

berger*

30.12.19 17:20

Mmchdm,proč tam byla ta klema? To fungovalo jako pětka?

hop®

30.12.19 19:32

Netuším, dá se to zapojit jako pětka, i když ta se také vyrábí. Možná je to jen příprava když do vypínače máme přívod společné ostré fáze pro obě šestky. Nikdy jsem po tom nepátral, Schneidery nějak nemám rád, občas se rozpadají už při montáži...

honzas1®

30.12.19 20:39

Ja kdyz jsem zapojoval tanga tak jsem taky daval klemy. Duvod je prosty, strojek nema privod spolecny pro oba vypinace, ale jsou zvlast. Proto je potreba hodit klemu. Tazatel ma nejspis v krabici 2x privod. Proto je k nicemu

berger*

30.12.19 21:17

Honzas1,právě mi uniká smysl. Tazatel potřebuje 6+6,tak proč to proklemoval? A proč,pokud potřebuji pětku,dám a přizpůsobím 6+6 ,když je o třetinu dražší? Tomu nerozumím...

honzas1®

30.12.19 21:47

Trosku to upresnim. Ta klema se u schodistaku dava na stranu, kde je privod. Na druhe strane jsou zapojene svetla a zde samozrejme pokud das klemu, tak se ti rozsviti obe. Pokud nedas klemu na stranu privodu, tak jedno svetlo svitit nebude.

hop®

30.12.19 23:33

@berger: Takhle to Schneider už prodává !

berger*

31.12.19 08:13

Hope,tak to mě nenapadlo,já myslel,že to tam tazatel nabastlil. Dávám ABB a tam jsem tu klemu ještě neviděl..

hop®

31.12.19 08:22

@berger: ABB to tam nedává, Scneider ano. Také preferuji ABB, ale když si zákazník vybere něco jiného...
... a jak už jsem psal, Schneideru se snažím vyhnout, někdy se rozpadá už při montáži...

[přidat komentář]

joeventil*

31.12.19 18:23

Dobrý den , odstraňte ten propoj na novém přepínači a potom použijte červené porty jako vstupy a šedé jako koresponďáky ... až budete hotov - měl by každý port obsahovat jeden vodič

hop®

31.12.19 18:27

Už je vyřešeno, od včerejška...
