Připojení stykac ke kotli

Kde končí "na kotli"další dva vodiče kabelu 3x1,5? Z pomocného spínacího kontaktu stykače musí jít dva vodiče na svorkovnici X2, jeden na svorku N a druhý na ESC; v době, kdy je stykač sepnutý, "zklemuje"svým kontaktem svorky N a ESC (tak, jak to bylo původně klemou) a kotel bude topit pouze v nízké sazbě.Při vypnutém stykači kotel topit nebude...

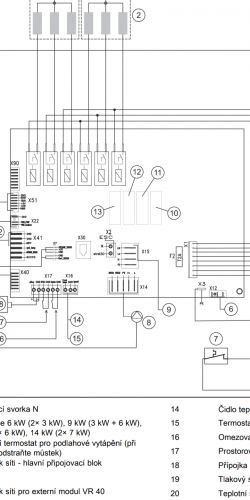

Z návodu

5.3.2 Nastavení provozu se dvěma proudovými tarify 1. Odstraňte můstek na svorce X2 (ESC). (→ Strana 24) 2. Připojte kontakt přijímače hromadného dálkového ovládání ke svorce X2 (ESC).

Doplňuji - nebo pomocný kontakt stykače

podle vašeho popisu není poznat co jste připojil kam, návod k vašemu kotli nemám, ale prothermy to mají tak že se klema vyhodí ze svorek a na místo klemy se dopojí dva vodiče které se připojí na stykač který je ovládán signálem hdo. tzn představte si že klemu rozstřihnete a vsadíte mezi klemu stykač který je ovládán signálem hdo snad nemusím snad zminovat že stykač musí být napájen přez 2A jistič a pokud je na něm již něco pověšeno tak že to musí být ze stejné fáze jinak měl by to dělat elektrikář at si nevypálíte přijimač signálu popř desku na kotli

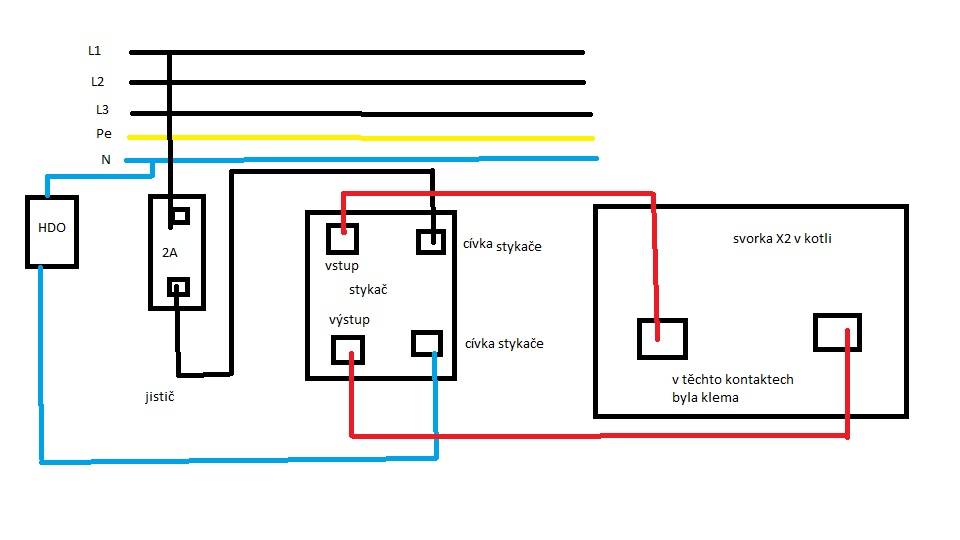

máte to jak na obrázku?

píšete že ze stykače vede kabel ale kčemu je ve stykači zapojen? zapojeny musí být 2 vodiče tak jak je to na obrázku protože ovládání signálem zde musí být provedeno bezpotenciálově aby jste do kotle nezavlekl cizí napětí představte si že tu klemu rozstřihnete a vsadíte tam stykač

samozřejmě musíte kotel zkoušet v době seplé druhé sazby (lze i nasimulovat ) a nevím protože protherm nedělám jestli nemusíte nastavit ovládání hdo ještě v servisním menu kotle (nastavuje revizák který kotel uvádí do provozu) protože když nebude sepnutá druhá sazba kotel bude hlásit rozpojený kontakt

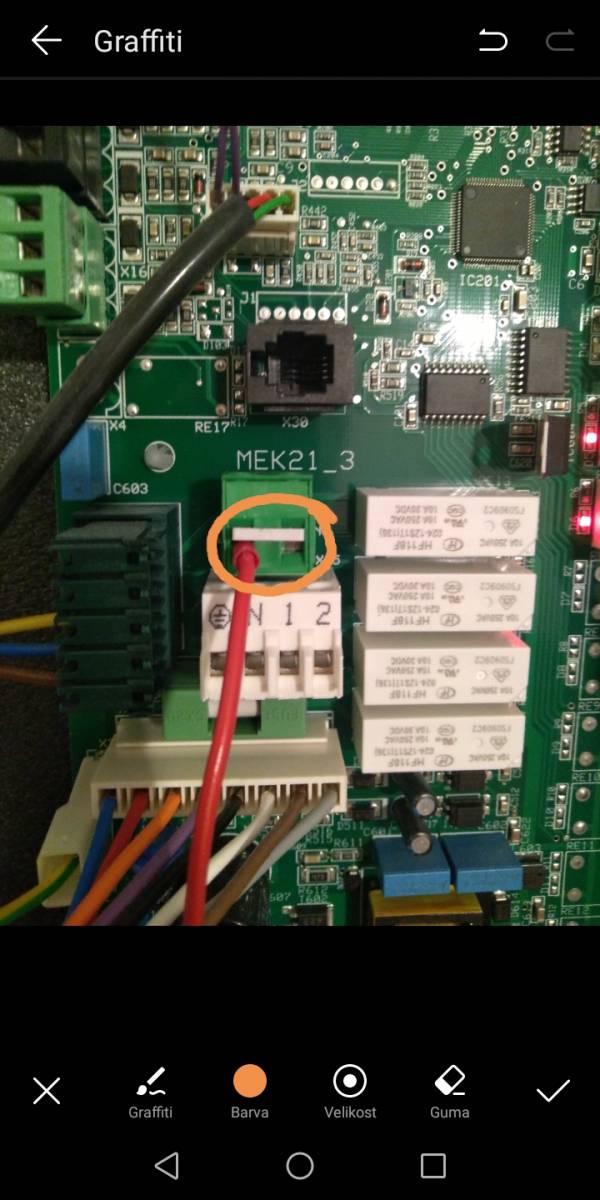

to musíte vyzkoušet tu chybu esc vám to mohlo házet taky proto že ten vodič co jste připojil byl zapojen ve stykači na N což je chyba

Jednoduché řešení.Odpojím klemu.Vezmu vadasku,zjistím v které svorce je nulák,a v které není,Zapojím do svorky,kde není a už by to mělo jet na nízký tarif pokud je zrovna vysílán.

Jinak návod je uplně na nic.Pokud je kotel pověšen v normální výšce,tak se označení X2 na tišťáku težko hledá.

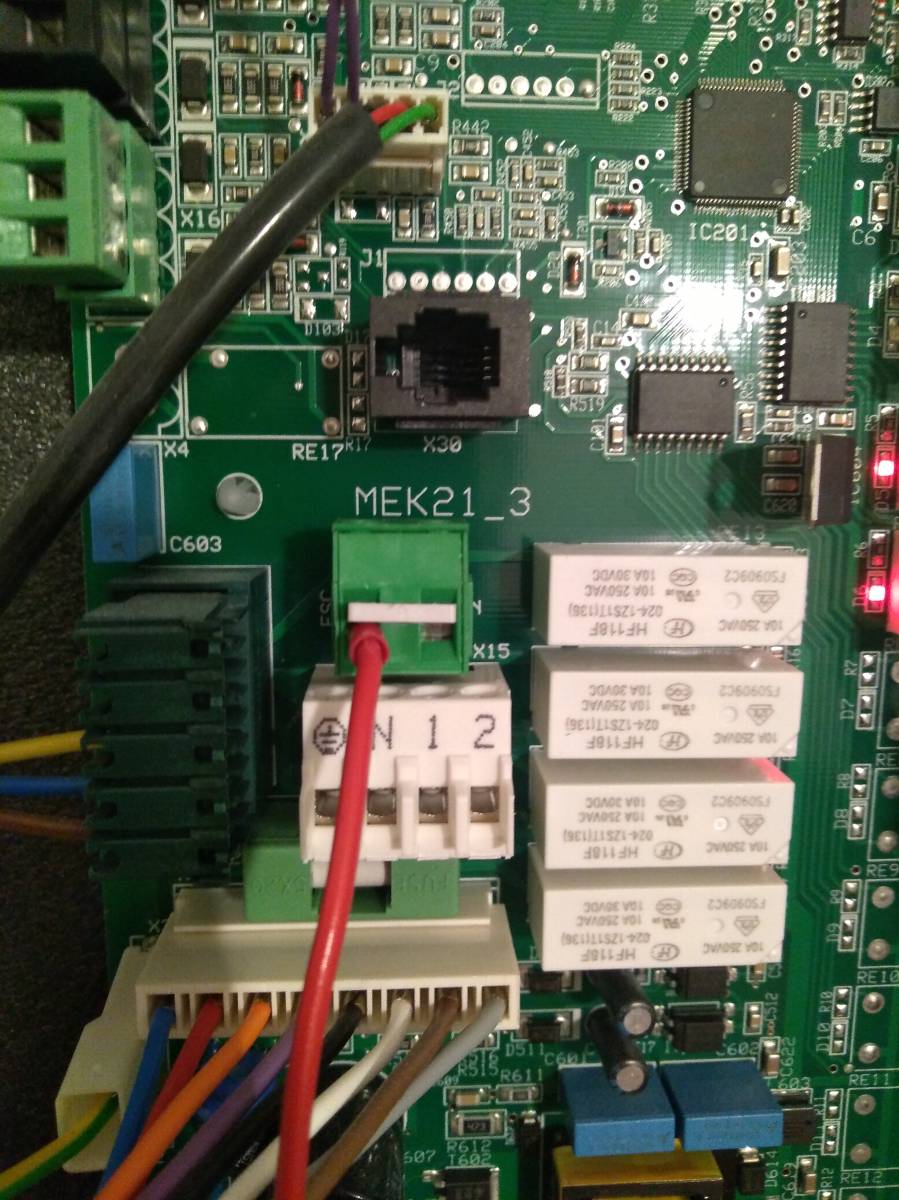

Protherm 9K. Mustek odpojen. Modry z HDO pripojen do konektoru X2, svorka ESC = Funguje.

zapojení HDO a elektroměru najdete zde.

poradte.cz/...

tak ani já z toho nejsem moudrý. Jestli to dobře chápu tak HDO signál přijme a vám sepne stykač v pojistkové skříni doma.

Ale furt tady nečtu jak je ten stykař zapojen , svorky A1 a A2 jsou jasné ale co dál? co jde na kontakty a co jde z nich ke kotli? Jde N vodič od HDO kromě do stykače také přímo na svorkovnici X2? Předpokládám že stykač spíná 400V pro kotel

Funkční řešení na Proterm Ray 12k, až s tím bude bojovat někdo další.

Není potřeba nic přidávat, jak vyznívá z diskuse výše. Připojení kabelu od HDO, jeden drát z rozvodné skříně, jde do svorky X2 na wireESC (v mém případě vlevo), propojka ze svorky odstraněna.

Zapojeno 10min před koncem NT, šlapalo. Jak naskočil VT, na display naskočilo ESC, 5min ještě jelo čerpadlo a pak ticho. Za hodinu naskočil opět NT, ESC zmizelo a kotel se opět rozjel.

To chce elektrické schéma, pak foto odkrytehi rozvadece aby bylo vidět kde konci nebo co ovládá HDO.
