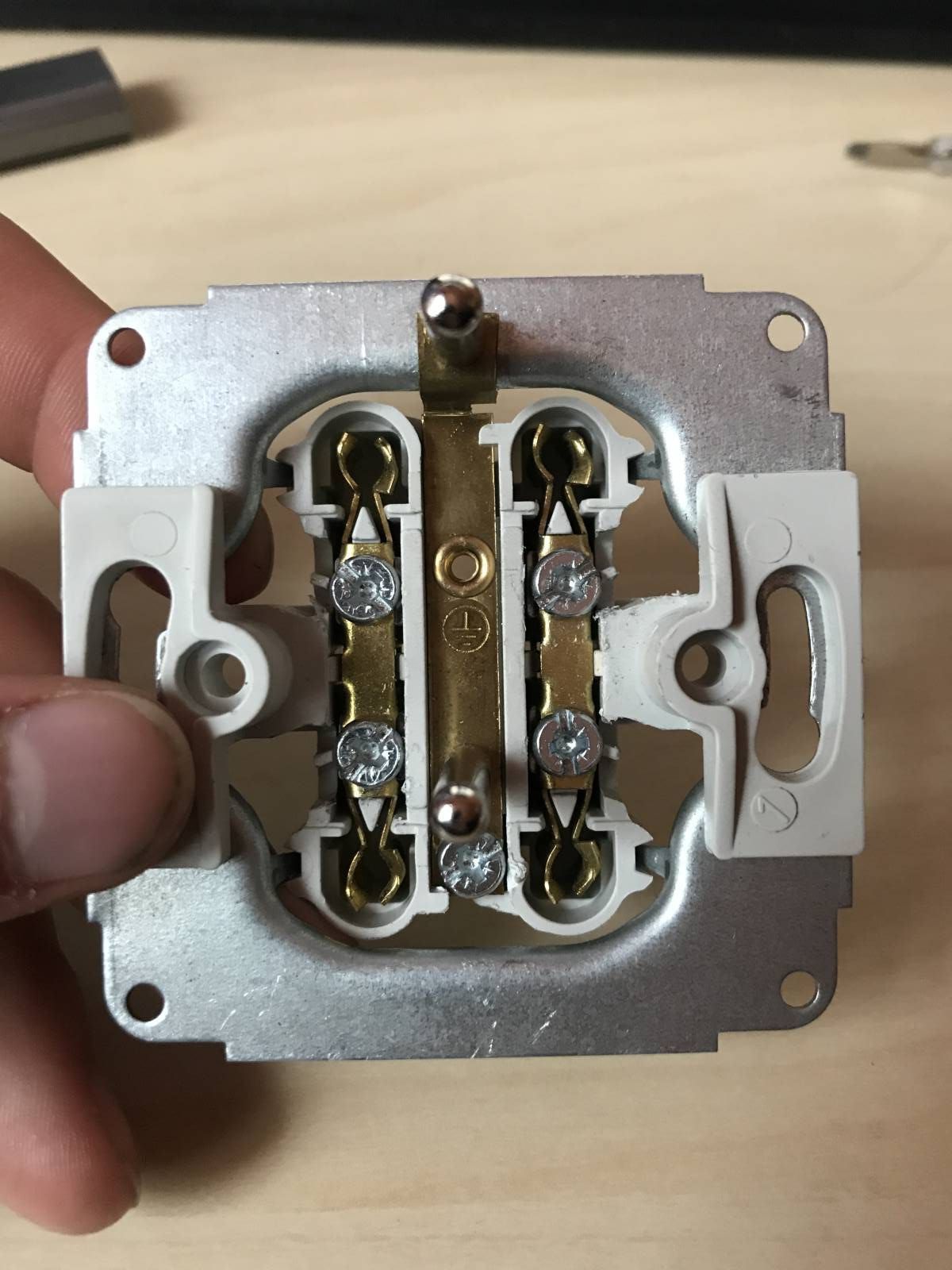

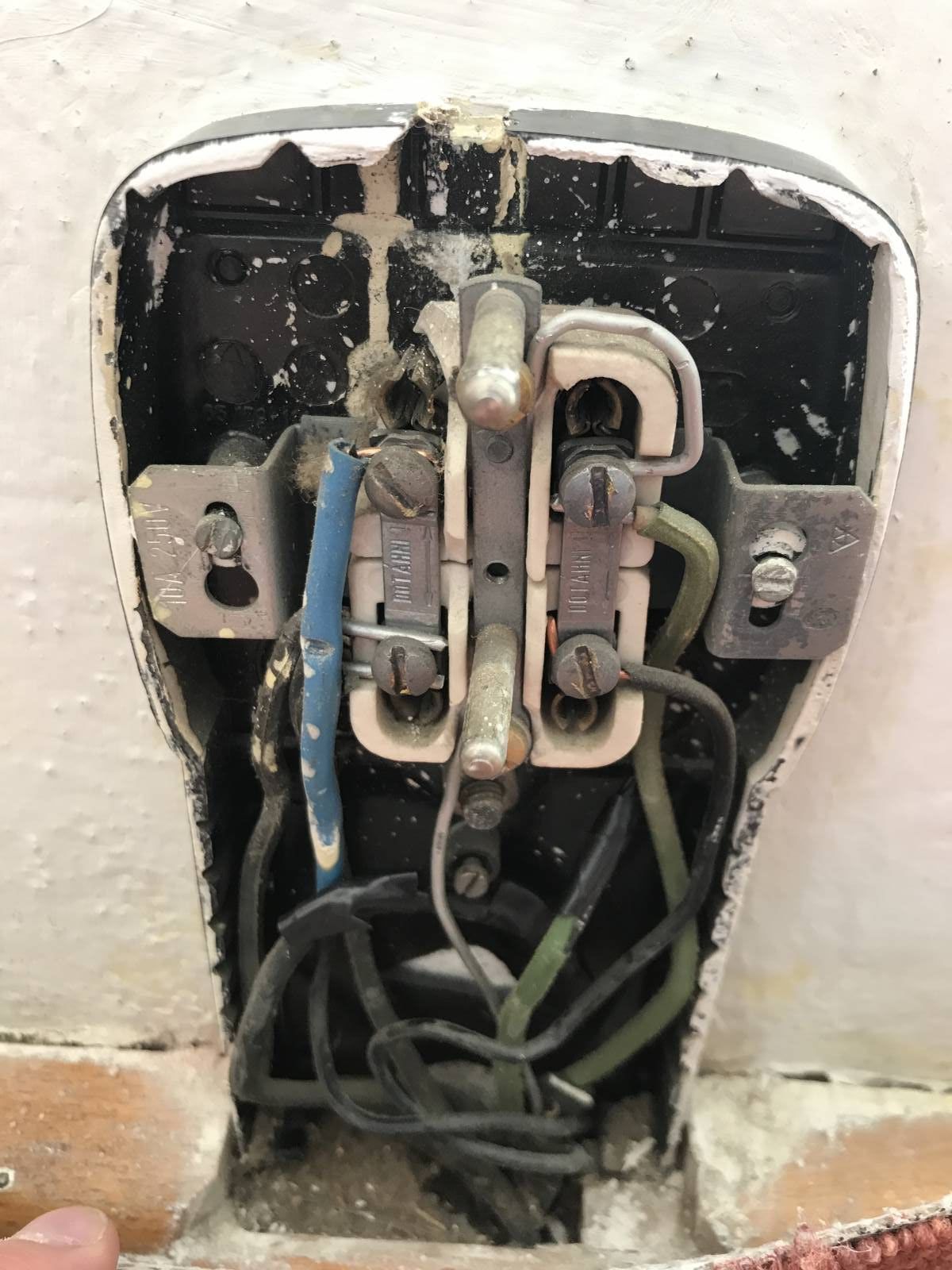

Dobrý den, potřeboval bych vyměnit zásuvku v paneláku, ale nevím si rady kam co patří ... půvbodní zásuvka má 6 šroubků nová jen 5. Posílám fotku zapojení a nové zásuvky. Prosím o radu, neuspěšně jsem hledal elektrikáře, ale nakonec to musím zapojit sám. Děkuji za radu a přeji hezky den. Petr
0x
Nechte to udělat odborníka, každá rada laikovi je o průšvih! Určitě sám pořádně nevíte co je příchod a co odchod, mimochodem vpravo ten zelený je zapojený proti předpisu
0x
Zapojíš podle původní, pouze zrušíš připojení horního šroubku, který v nové zásuvce není a pak propojíš dva šroubky, označené na obrázku.
@111: Ten zelený vpravo je zapojený dobře za předpokladu, že přívod je tím "holým" drátem dole
doplněno 15.11.19 12:21:
@111, @mikihans: To znamená, že v případě použití mého řešení dojde i k nápravě toho "přerušeného" připojení
proto jsem také napsal, že tazetel neví co je přívod a co odchod a mimochodem se to propojuje nepřerušovaně, což rovněž tak není
Děkuji za radu zapojím to tak, já si jen nebyl jsitý zda musí být propojen kolík s pravou částí nebo nikoli. Odborníka zavolám jde jen o provizorní řešení.
@satam - podle mě to nebude odpovídat. Jsem si skoro jistý, že jsou z této hrůzy připojené minimálně dvě samostatné zásuvky . Pak opravdu nevím, jak by to podle tvého zapojení mohlo být správně. Jediná možnost by byla všechny tři nuláky ( neuvádím barvu, protože je to tam nejasné) na šroubek kolíku a zároveň jeden na svorku vpravo. No, je to šílené...
0x
Pokud už bych musel něco poradit, tak kupte zásuvku, která má stejný počet šroubků jako ta stará a zapojte to přesně tak, jak je to teď... Očividně je to funkční, i když to zapojovalo prase a na barvy se vůbec nehledělo. Ale tohle vám neradím.
Radím vám sehnat opravdu elektrikáře.
Stejně vám ta nová zásuvka nebude pořádně sedět na tu starou krabičku.
0x
Zašel bych do elektro obchodu, tam koupil kvalitní zásuvku a dvojitou panelovou krabici s víčkem. Stávající vysloužilou krabičku bych odstranil a nahradil novou, v její spodní části dráty srovnat, doplnit izolaci a identifikovat, příslušné spojit v svorkách a k zásuvce vytáhnout jen potřebné drátky.
0x
chtěl jsem napsat, že máte oba zelené dráty připojit na dolní prostřední šroub, ale pak mi padl zrak na vaši fotku. Nalevo na svorce máte spojený modrý (teoreticky nulák) s černým (teoreticky fáze), napravo na svorce zelený (teoreticky zemnící) s černým (teoreticky fáze) a od nich propojka na kolík.
Radím : Zavolejte elektrikáře s právem dělat revize, dříve než se vám něco stane.
