Dobrý den,
před víkendem jsme měnily vodárnu s tlakovou nádobou za jiný systém.

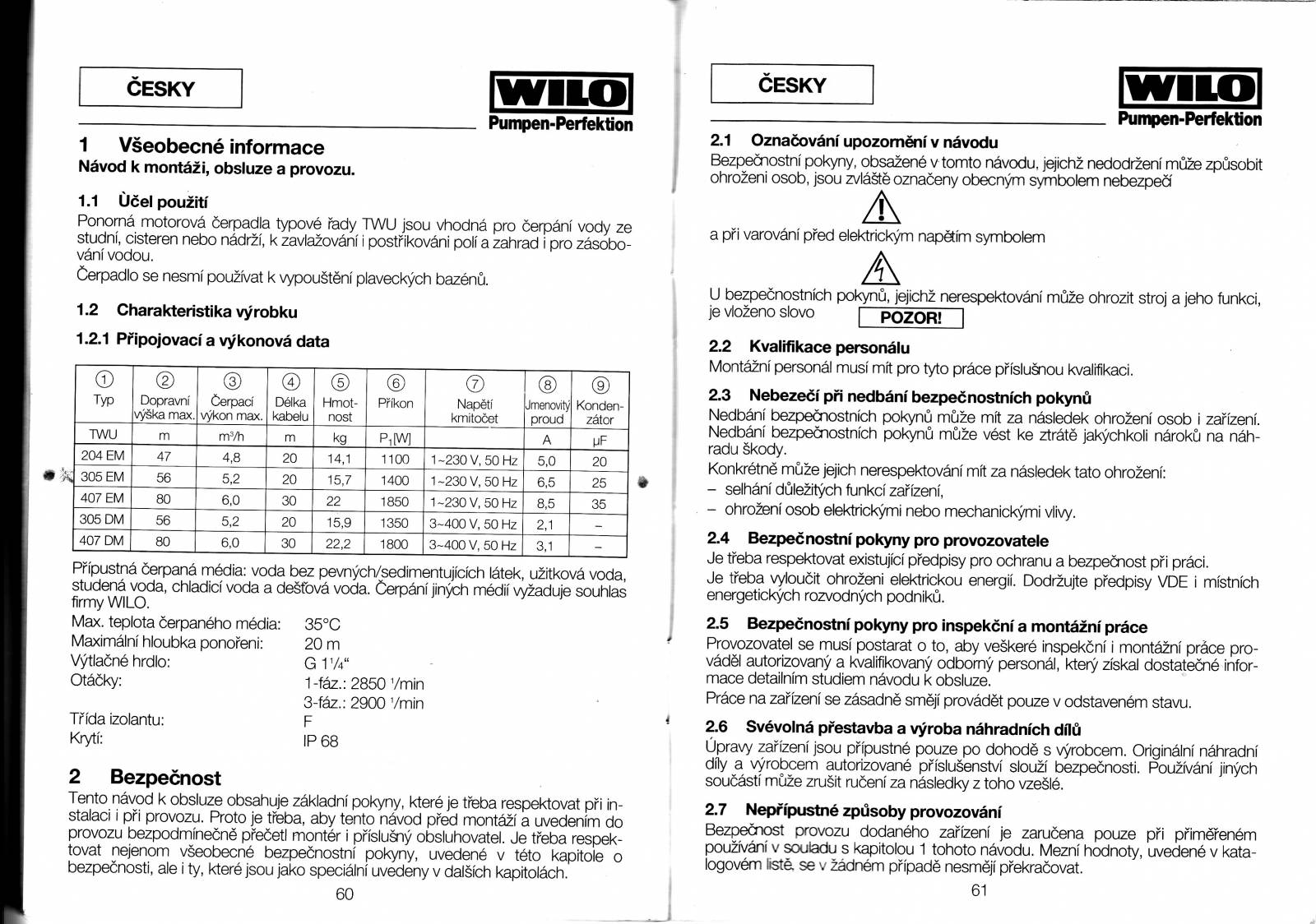

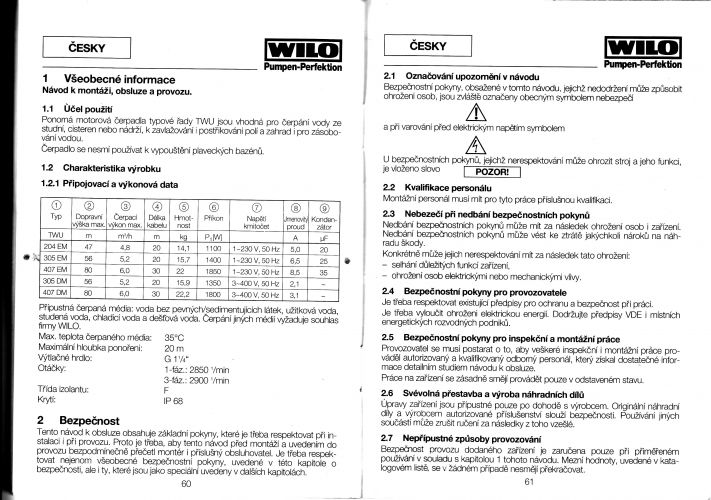

K původnímu ,spolehlivě fungujícímu čerpadlu 19 let stáří - Wilo TWU 5 set 2865546 ( TWU 305EM. ) viz .příloha jsme dali novou Řídící jednotku s frekvenčním měničem Wilo Sirio 230 ENTRY
Když se rozběhne čerpadlo,tak vše chodí parádně. hodnoty na display ukazuje tak : 223V 4,5A a klidný chod.
Bohužel od prvního spuštění nám často - většinou po delší době nečinnosti- řídící jednotka háže chybu přepětí. A někdy extrém až 4x za sebou při pokusu o spuštění. A hodnoty na display kolísají po dobu cca 15sek. proudově nahoru :např. 198V 16,3 A ...bylo i 17A ,pak to hodí chybu přepětí.
Teď už nevím,jestli máme slabou řídící jednotku,nebo něco s čerpadlem? Jestli by pomohl nějaký omezovač náběhového proudu či softstart, stykač,nebo bude výhodnější přejít na presscontrol s omezovačem tlaku?
Prostě problem.
Prosím o radu.
PS:
Aktuální nastavení na řídící jednotce je :
I max 10,5 Amp
Pmax 2,9 Amp
Dp Start 0,6 bar
P Limit 6,0 bar
Dp stop 0,6 bar
Nastavení tlaku na 8l tlakové nádobě 1,61 bar
doplněno 29.10.19 17:44:
P max 2,9 bar !... to bylo upsání se ,ne Amp
 | čerpadlo.docx | 1.28 MB |
3x
Jak se projevuje hláška o přepětí, jaký text? Jen na okraj, Imax by mělo být nastaveno na jmenovitý proud motoru, tedy podle tabulky na 6,5A; aby byl motor jištěn proti přetížení...V návodu je zmínka pouze OVER LOAD a k tomu Přetížení: tento alarm se zobrazí když spotřeba čerpadla překročila maximální nastavenou hodnotu v Imax; toto se může přihodit po extrémně vážném provozu čerpadla s nepřetržitým znovuspouštěním po krátkých intervalech a při problémech převinutí motoru po nesprávném elektrickém připojení tohoto motoru se zařízením SIRIO. Pokud se tento alarm objevuje častěji, je nutné nechat zkontrolovat zařízení osobou , která provedla instalaci.
doplněno 29.10.19 15:17:
A ještě dotaz...Pmax 2,9 Amp; opravdu Amp? Ne Bar?
doplněno 29.10.19 15:22:
Pokud se objevuje proud 16,3...17A, pak něco není v pořádku, proto hlásí OVER LOAD, ale to není přepětí, ale překročený nastavený proud...pak je buď problém s motorem, nebo pouštíte a zastavujete vodu rychle po sobě...dejte také zkontrolovat motor, zda nemá poruchu...
Máte zapnutý Soft Start? Dejte zkontrolovat (a reklamujte!) chod čerpadla u firmy, která toto montovala a nastavovala...
Ale já se ptám, zda máte na tom současném FM Wilo zapnut Soft Start...je to jedna z možností, která může snížit záběrový proud...je nebo není zapnutý? Je to v nastavení, popsáno v návodu...
Píšu postupně další otázky, když "hledám" závadu, proto to neberte špatně...
Kdo nastavoval tyto hodnoty?
Aktuální nastavení na řídící jednotce je :
I max 10,5 Amp
Pmax 2,9 Amp
Dp Start 0,6 bar
P Limit 6,0 bar
Dp stop 0,6 bar
Co je Dp Start, Dp stop, P Limit? V návodu toto označení nikde nevidím...dejte případně návod
- Návod jsem si nyní znovu prohlížel a nikde o takové funkci soft start k zapnutí při připojení nepíší. Mluví se o tom v parametrech vyšší přístupové úrovně - takže uzamknuto.
- Proč takový tlak .-Dle návodu je to 0,7 násobek nejnižšího spínacího tlaku.V našem nastavení je 2,3 baru nejnižší zapínací hodnota.
Parametry jsme si postupně upravovali dle potřeby,abychom měli tlak tak akorát.
I max -Proud je nastaven na nejvyšší možnou míru a stejně řídící jednotka vypíná -přetížení
P max je nastavený konstantní tlak,který udržuje.
Dp Start je o 0,6 bar ponížený minimální tlak pro zapnutí .
Dp Stop je o 0,6 bar mavýšená maximální hodnota při které se čerpání vypne.
P Limit je prahová hodnota tlaku pro zásah ochrany.
Návod - ta knížečka co dali jako originál je čtení tak pro blechy s lupou.
Píšete...Bohužel od prvního spuštění nám často - většinou po delší době nečinnosti- řídící jednotka háže chybu ...popište potrubí od čerpadla až aspoň po FM...klapky, ventily...prostě, co je v cestě průtoku vody. Vypadá to, že po delší nečinnosti poklesne hladina vody v potrubí...a čerpadlu chvíli trvá, než "zabere"
tady je manuál pro SIRIO...Dokumentace...Manuál SIRIO
Ze studny 13 m v PPR 40 k řídící jednotce , za řídící jednotkou v 32 průměr PPR na filtr Apolo ,změkčovač vody IPS ,bypas, vše ve čtverci tak 50 x 80 cm + odbočka k 8l tlakové nádobě, pak jde pruměrem 25 asi 3,5 metru ke kotli , po dvou metrech odbočka ke dřezu , asi 5 m do koupelny na WC 2,5 metru v pruměru 20 a vývod asi 2m na zahradu do hadic.
Tak zhruba
Z návodu...Když bude zařízení používáno s ponořeným čerpadlem, je instalace zpětného ventilu před invertorem povolena za předpokladu, že bude umístěn alespoň 3 metry od invertoru. Zpětný ventil však může být namontován na přívodním potrubí motorového čerpadla, aby se zabránilo v jeho vypuštění, když dojde k zastavení čerpadla.
-V tom manuálu z webu jsou věci,které se snad týkají úplně jiného typu říd.jednotky.My ve skrytém menu máme k nastavení pouze možnosti:
I max
Pmax
Dp Start
P Limit
Dp stop
- U čerpadla ve studni je zpětná klapka a ta (bylo vidět při instalaci), držela .Ale nevím vlastně kde přesně je.
Tak to nejspíš vidím na výměnu čerpadla,protože oprava může přijít na podobné peníze a navíc budeme kdovíjak dlouho bez vody
Zatím mám v merku : e-cerpadla.cz/...
A nebo Presscontrol,který zvládne větší proudovou zátěž .
Asi tohle : pumpy-cerpadla.cz/...
