Pak by mě ještě zajímalo čeho se docílí tim, že se v hlavním jistici spojuji dve fáze? Jeden z těch jističů bude pomalu dosluhovat, protože když náhodou vyhodím pojistky, tak trvá strašně dlouho než jde nahodit zpátky, zajímalo by mě, jestli by šel nahradit nějakým novějším ekvivalentem který by tam bez větších uprav pasoval? A pojistky - dali by se nahradit něčím jiným, třeba jistici?
Je taková rozvodnice v pořádku? Nebo je to na rekonstrukci elektroinstalace? Případně jestli je tam něco hodně špatně..
Předem dekuji..
P.S. doufám, že fotky nikoho z oboru moc nepohorší
6x
Ne, nikoho to nepohorší, je to v podstatě velmi dobře vydrátovaný rozvaděč. Divil byste se, co všechno lidi dokážou udělat
.

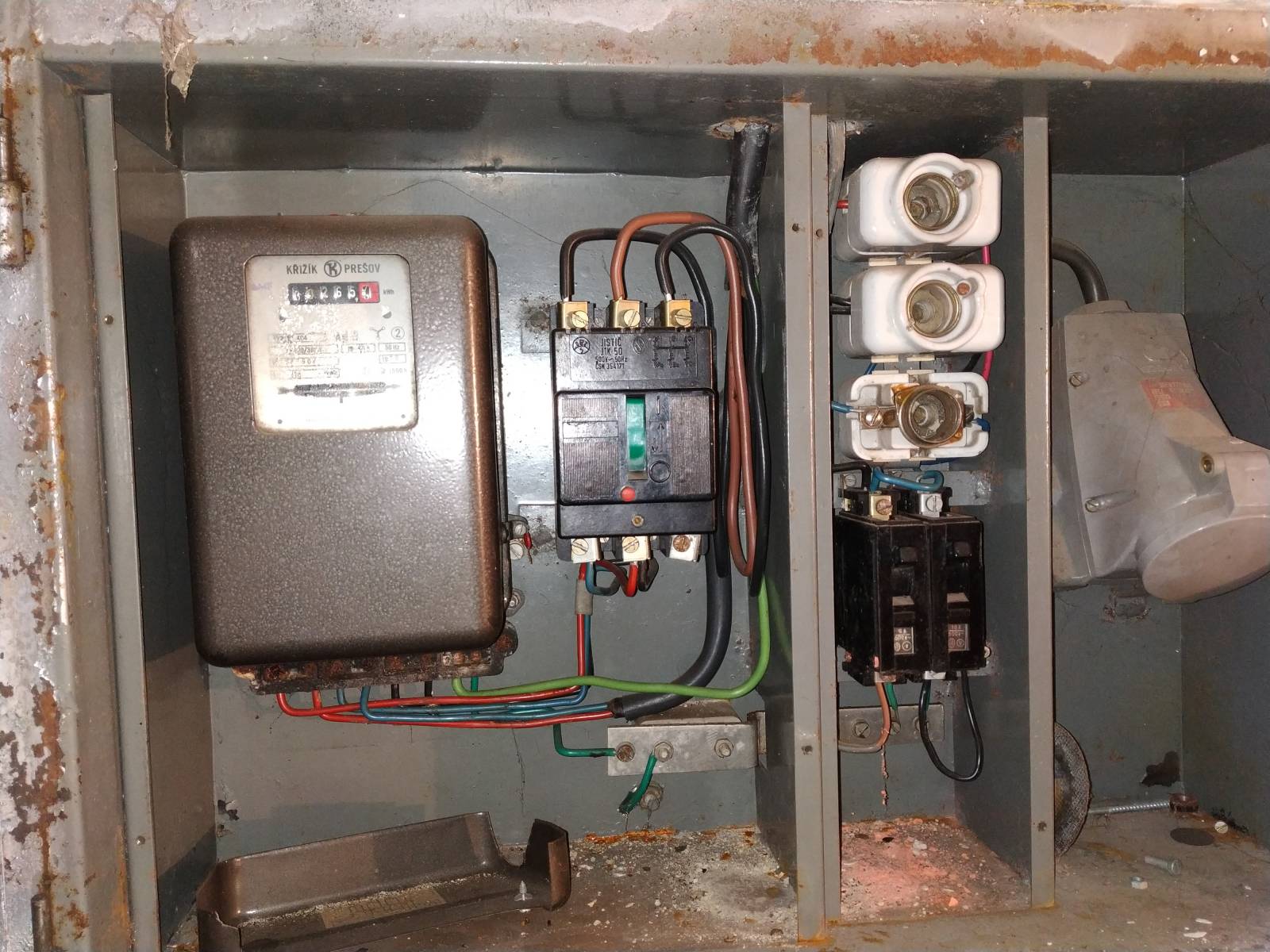

Začal bych od začátku – Horní dráty (černý-hnědý-černý) na hlavním jističi jsou přívod odkudsi do rozvaděče. Ze spodních svorek jističe odchází 3 dráty (černý-červený-modrý) na elektroměr. To, že jsou černý a červený v jedné svorce bude proto, že ten hlavní jistič je pravděpodobně vadný a nefunguje mu jištění jedné fáze. Při takovém zapojení budou jednofázové spotřebiče normálně fungovat, ale například 3 fázový motor nikoliv. Z elektroměru vede kabel na pojistky pro 3 fázovou zásuvku a pravděpodobně i na ty 2 jednofázové jističe.
"druhé výstupy jdou přes hlavni jistič kam?" – žádné druhé výstupy z jističe na fotce nevidím.

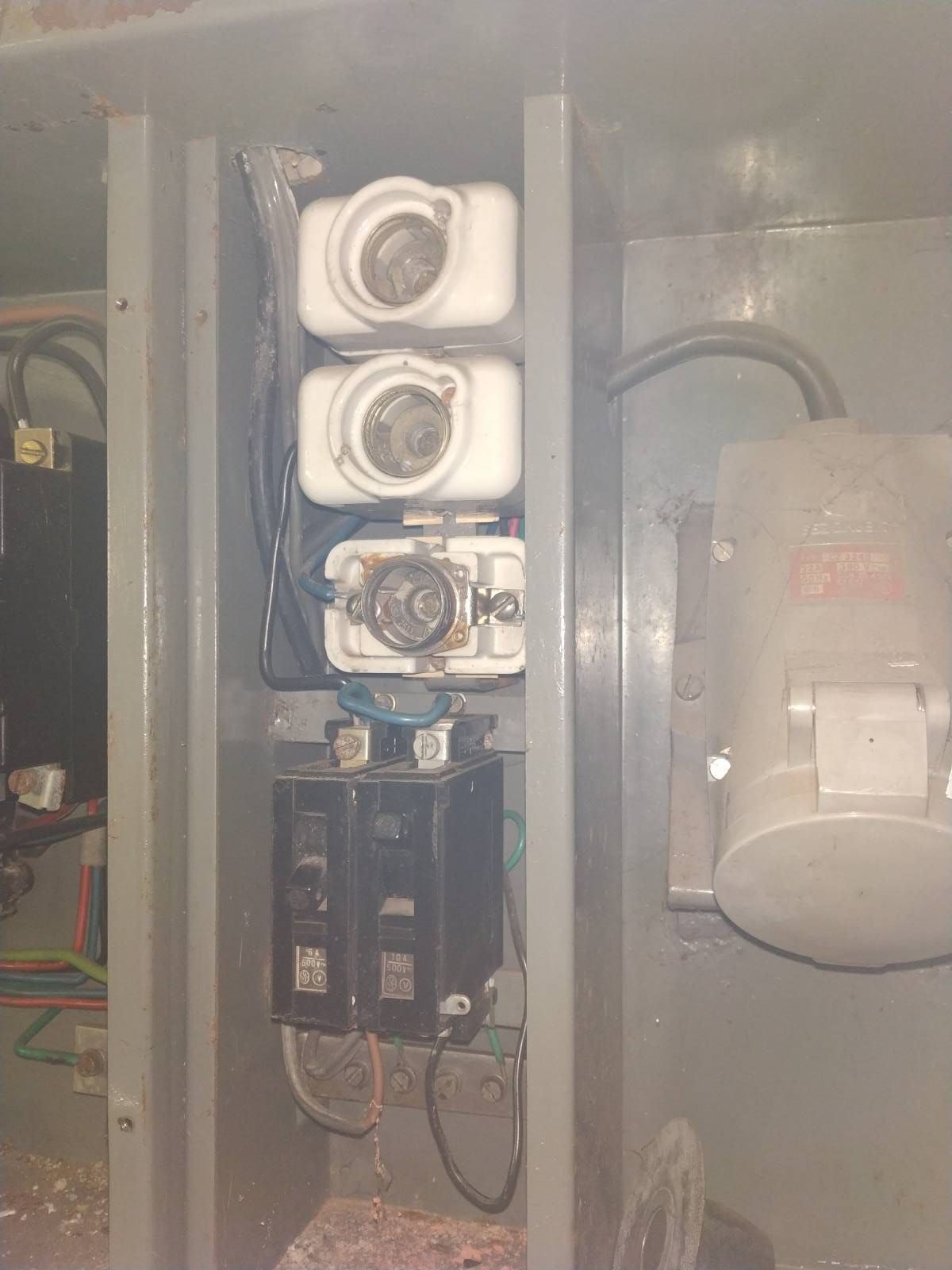

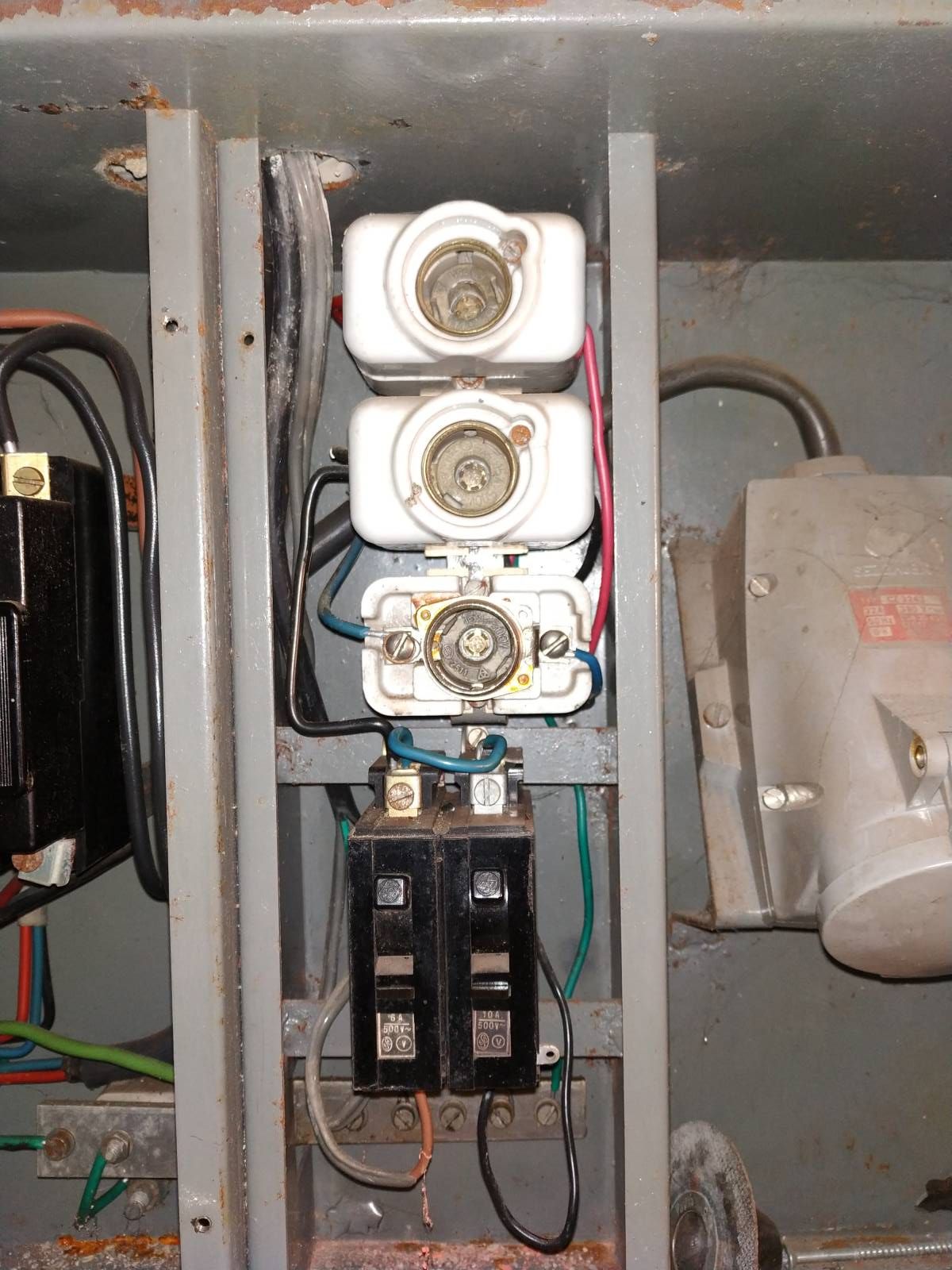

Pojistky se samozřejmě za jeden 3 fázový jistič vyměnit dají, ale bude to vyžadovat mechanickou úpravu. Stejně tak ty 2 jednofázové jističe.
Barvy fázových vodičů odpovídají 60 letům minulého století. Vzhledem k tomu, že jsou dráty pravděpodobně hliníkové, doporučil bych rekonstrukci rozvaděče, pokud je to možné i s přívodním kabelem.
Předpokládám, že jde o podružný elektroměr, jinak by musel být (včetně hlavního jističe) pod plombou!
doplněno 26.10.19 08:35:
Taky předpokládám, že je za normální situace elektroměrová část a část s pojistkami zakrytá plechem. Živé svorky nesmí být volně přístupné!
doplněno 27.10.19 08:16:
jirib - Jestli je hlavní jistič vadný samozřejmě z fotky nepoznám, ale nenapadá mě jiný důvod, proč by byly červený a černý drát pod jednou svorkou, zatím co třetí svorka jističe je prázdná. Druhá možnost by teda byla, že třetí fáze do rozvaděče už nepřichází. Samozřejmě to se bez měření zjistit nedá.
0x
Koukám že poslední pól hlavního jističe už nespíná, vývod z něj dole je odpojený a připojený na prostřední, tak nelze využít ani tu trojfázovou zásuvku (proto asi ani nemá našroubované pojistky). Asi aby šlo světlo a nebo zásuvky to dole na hlavním jističi propojili...Vyměňte hlavní jistič, zkontrolujte všechny šroubové spoje, popř. je dotáhněte.
Vzhledem k tomu že pojistky pro 3fáz. zásuvku jsou 16A, bude hlavní jistič nejméně o stupeň větší, tj, 20 nebo 25A. Je nutno ale zjistit jak velké je jištění ještě před tímto jističem. Je to typ J1K50, dodnes se ještě dají sehnat, i jako nepoužitý, výprodej ze starých skladových zásob. Potom se nemusí nic upravovat, jen se jistič vymění kus za kus... pohledejte na internetu...
V případě náhrady moderním už rozvaděč vyžaduje úpravu - otvor v krycím plechu, úprava upevnění jističe - nové jsou na DIN lištu.

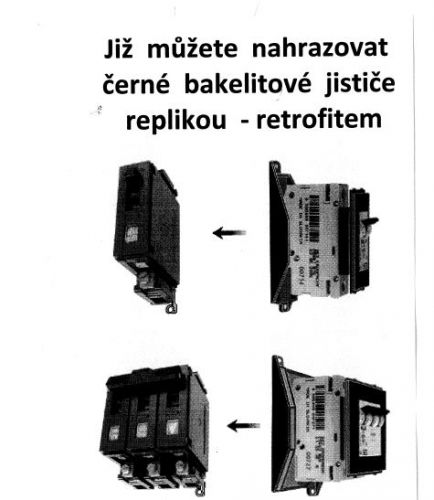

Ty dva jističe jednofázové 6 a 10A se dají nahradit novými moderními jističi a tzv. retrofitem KT-1, (má dvě části - základna a vrchní kryt) potom tam budou pasovat bez problému.
Jj. hlavně když teď vidím i ty zrezavělé svorky elektroměru
a orosené sklo...
Jinak tento elektroměr má tři samostatné měřící systémy. Tudíž měří ve všech fázích. Ale to to že na něj připojili jednu fázi na dva měřící systémy a třetí na další měřící systém není správné, tak kdoví co vlastně elektroměr ukazuje. Může tam být v za něj navazujícím el. rozvodu i svod na izolantu vlivem vlhkosti - bakelit je navlhavý.
