Dobrý den,
průtokový ohřívač 11kW pro sprchu má svorky L1,L2,L3 (barvy H,Č,Š) a PEN (ŽZ), takže samostatný N (M) není do něj kam zapojit, přestože kabel od rozvaděče vede 5 žilový. V rozvaděči mám 3F jistič, na něm L1-3 a PE zapojený přímo na lištu, kde se sbíhají ochranné vodiče. N není tedy zapojený ani na straně rozvaděče. Chtěl bych mít sprchu připojenou ještě přes chránič. Poradil by mi někdo, zda není připojení takto pouze přes jistič nebezpečné a pokud je, tak jak to propojit a přes jaký chránič, a kam zapojit ten N vodič?
Děkuji moc!
2x
Pane jo, to jsou zase rady. Pokud vypíná ochrana, pak oprava naspočívá ve vyřazení ochrany, ale nalezení a odstranění pravé závady. Jistě, uzemnění je důležité, ale hlavně vrať zpátky si instalace správně zapojený proudový chránič a pokud bude vybavovat , pak nevymýšlej žádné kličky, ale oprav nebo vyměň topítko. Jiné postupy jsou jen fušeřina.
Pevně připojené tepelné spotřebiče mají vyjímku z povinnosti použití chrániče. Údajně proto, že je komplikované vyrobit izolaci topného tělesa tak, aby byla současně dokonalým tepelným vodičem i ideálním elektrickým izolantem. A u starších ohřívačů může nastat situace, kdy takto vzniklý reziduální proud je dostatečný pro vybavení chrániče. Takže aby tam ten chránič neměnil donekonečna.
0x
Chránič nepotřebuje N aby fungoval. Připojení pouze přez jistič je bezpečné stejně, jako je kostra ohřívače bezpečně uzemněna.

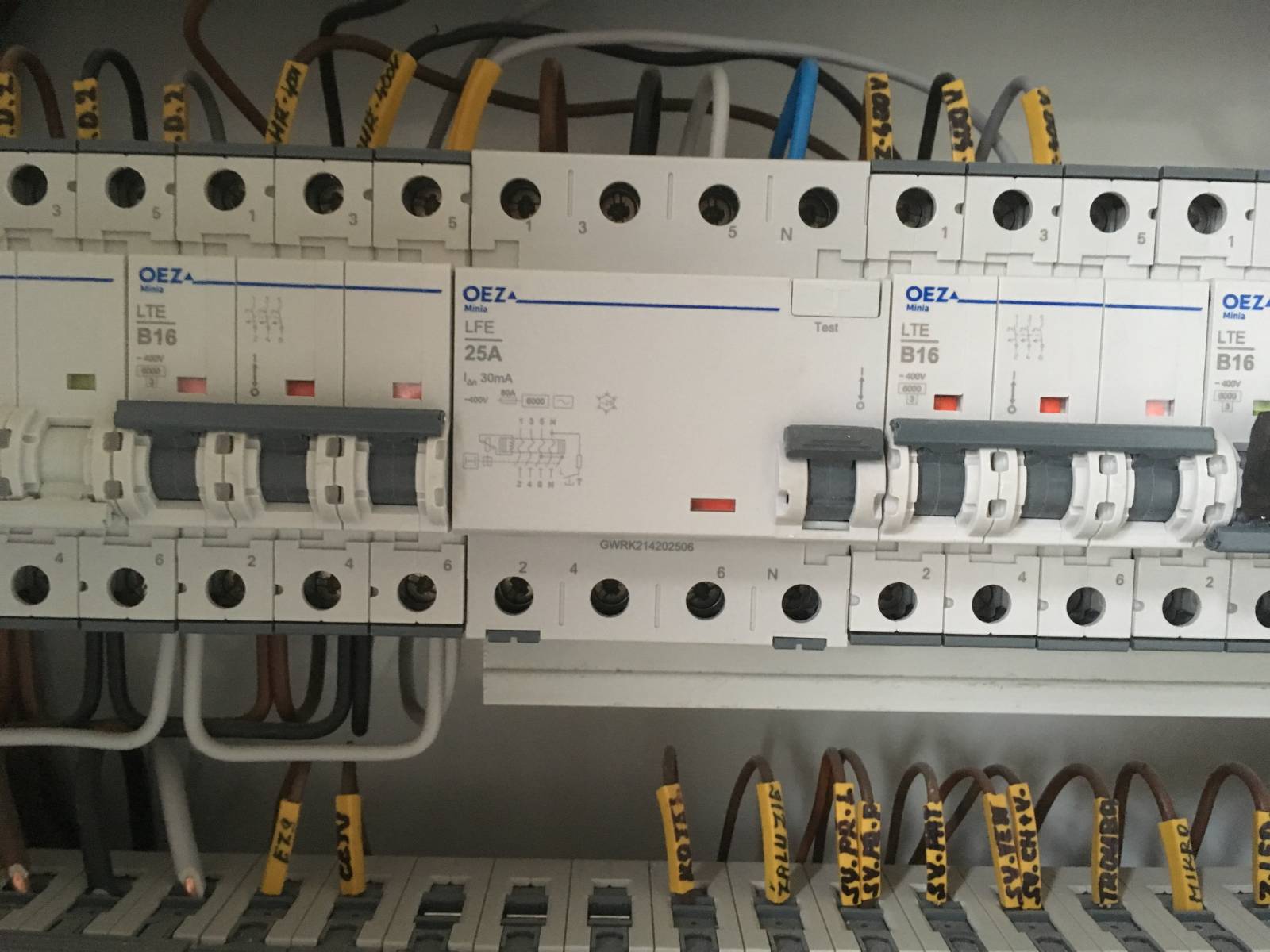

noo... teď jste mi něco připomněl - původně tam chránič asi byl zapojený, ale prý jim to "lítalo", tak ho odpojili. Přecijen je to sprcha a napětí 400V, tak mám trochu obavu pokaždé, když na sebe pouštím vodu a něčím dalším bych to chtěl ochránit. Už jen proto, kdyby v ohřívači praskla trubička a voda vytekla na tu svorkovnici.
0x
Tak je to zapojené asi tak, jako běžný 3fázový motor co je přes proudový chránič... Čili úplně standardní zapojení...
funkční jsou podle plánku v tom ohřívači pouze 2 fáze - když protéká málo vody (umyvadlo), funguje jedna spirála na jedné fázi, když se pustí víc (sprcha), přidá se druhá spirála z druhé fáze.
"...když protéká málo vody (umyvadlo), funguje jedna spirála na jedné fázi..."
...a k čemu je připojený druhý konec té jedné spirály, když tam vůbec nemáte nulák? Ledaže by to celé bylo zapoiené do trojúheníka, ale pak by tam byly vždycky minimálně 2 fáze (a nulák by nebyl potřeba).

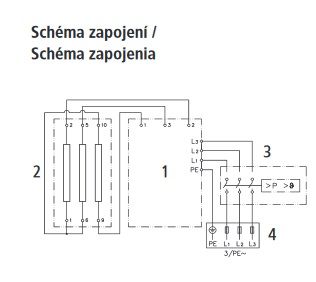

Zkuste sem vložit to schéma, pak se bude radit veselejc (a zodpovědnějc).
0x
Pokud tam máš jen fáze a kostru(PE vodič) tak to přes chránič nepřipojuj a jak píšeš, bude to buď padat nebo méně pravděpodobně to zůstane zapnuté a nebude to "chránit". Vyhodnocuje to rozdíl mezi výstupní fází a PE(PEN), takže by to mělo padat.
"Vyhodnocuje to rozdíl mezi výstupní fází a PE(PEN)"Co to je za nesmysl? Chránič nemá nic společného s PE, natož s PEN (při zapojení s PEN dokonce nelze chránič vůbec použít). Naopak chránič při jednofázovém zapojení vyhodnocuje proudy L a N. Pokud se liší, tak chránič vypadne. U třífázového zapojení je to trochu složitější, vyhodnocují se proudy ve všech fázích.

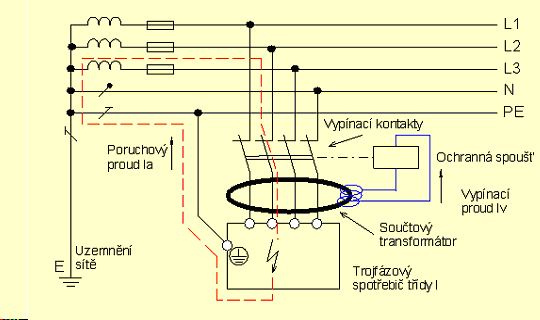

magdon-kudy projde "zkratový" proud podle obrázku třífázového chrániče při poruše? Přes jaký vodič kromě fázového? A citace z wikipedie: Za normálních podmínek je vektorový součet proudů, ve všech pracovních vodičích roven nule a v sekundárním vinutí se neindukuje žádné napětí. Jestliže dojde za chráničem k úniku proudu z fázového vodiče do země, (respektive přes ochranný vodič) vznikne rozdíl mezi porovnávanými proudy. Tento rozdíl se naindukuje v sekundárním vinutí transformátoru, které vyvolá proud pomocí citlivého relé, které pak uvede v činnost spínací mechanismus. Tím dojde k rychlému odpojení poruchy od sítě.
0x
Jak už jsem psal včera, jeli kostra bezpečně uzemněna, tak je to bezpečné. Pokud tam dříve chránič byl a vypadával, tak je snížený izolační odpor. Takže bych buď změřil jednotlivě izolaci topných těles, nebo dbal na dobré přizemnění a neohroženě přihlížel zkáze.
0x
"Nebo musím ještě propojit někde bokem žlutozelený s modrým?"
KRISTOVANOHO! To si snad děláte pr..l
! I když bych poradit dokázal, neudělám to. Elektrika skutečně do ruky laikovi nepatří! Aspoň si přečtěte základní předpisy!
0x
