Rozvod v kuchyni

Od: honzakt* 27.07.19 11:21 odpovědí: 14 změna: 29.07.19 07:52

Zdravim,
po poradnym zkouknuti davat aktualni dotaz co se tyce spravnosti zapojeni v kuchyni.
do kuchyne vede puvodni elektrina, na tyto zasuvky bude napojena pouze lednice a mikrovlnka.
do kuchyne je priveden kabel 4x4
z tohoto kabelu bych rad rozvedl elektrinu u kuchynske linky.

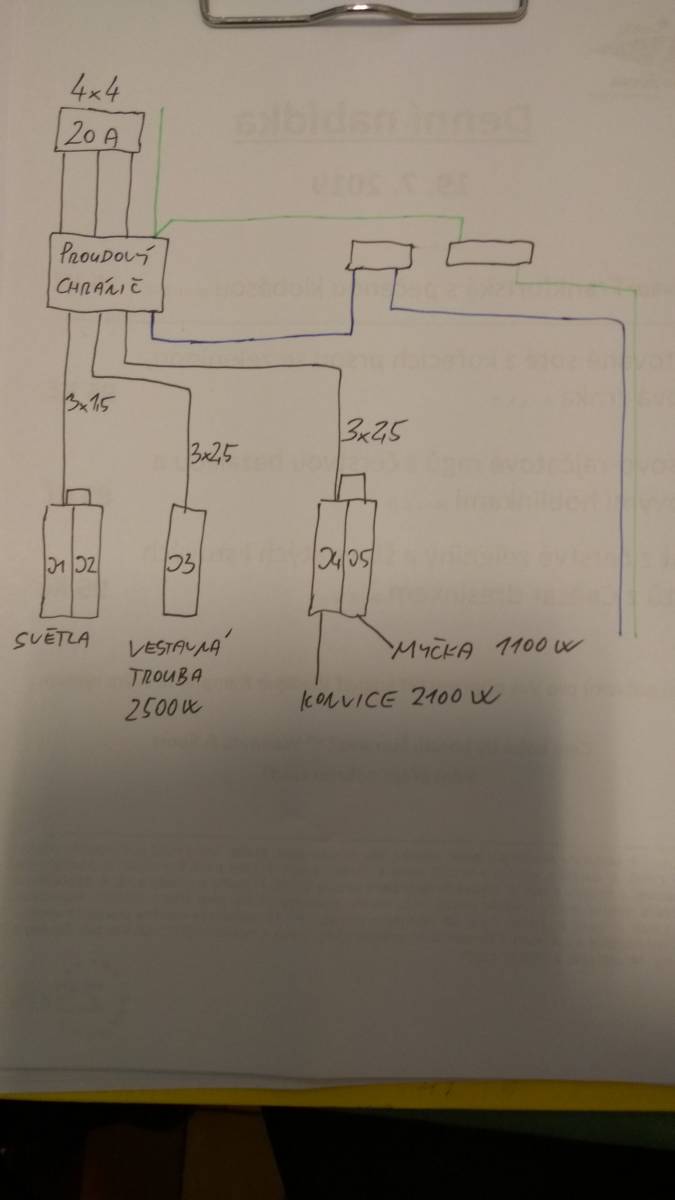

viz obrazek
je toto schema v poradku?

Odpovědět na otázku Skočit na nejnovější odpověď

14 odpovědí na otázku

Řazeno dle hodnocení

23it23®

28.07.19 10:14

Schéma je v pořádku. Osobně bych tedy nedával 1 společný chránič, ale odělil světla a ostatní spotřebiče. Jakmile nastane nějaký problém kdy bude chránič padat, tak si ani nerozsvítíte.

honzakt*

28.07.19 11:04

ok, dekuji za info, udelam to tak jak rikate, zvlast chranic na svetla a zvlast na spotrebice.
dekuji

[přidat komentář]

janh*

27.07.19 13:46

Na každý spotřebič samostatný jistič a chránič.Ta 20-bude až v hlavním rozvaděči.

[přidat komentář]

honzakt*

27.07.19 14:57

ano tak to je, v hlavnim je 20A jistic od ktereho vede kabel 4x4 do kuchyne kde by byl proudovy chranic a dale jistice pro kady spotrebic, 10A na svetla a 16A na zasuvky, kde svetla by meli kabel 3x1.5 a zasuvky na spotrebice 3x2.5

[přidat komentář]

slavco31®

28.07.19 09:19

Popíšte,ktoré z el.rozvod je hotový a ktorý plánujete.

doplněno 28.07.19 13:07:

Váš nákres je nesprávny a jeho zapojenie nebezpečné a pravdepodobne ani nebude funkčné. Keďže idete použiť dva typy rozvodov,tak vzájomne nesmú byť prepojené.

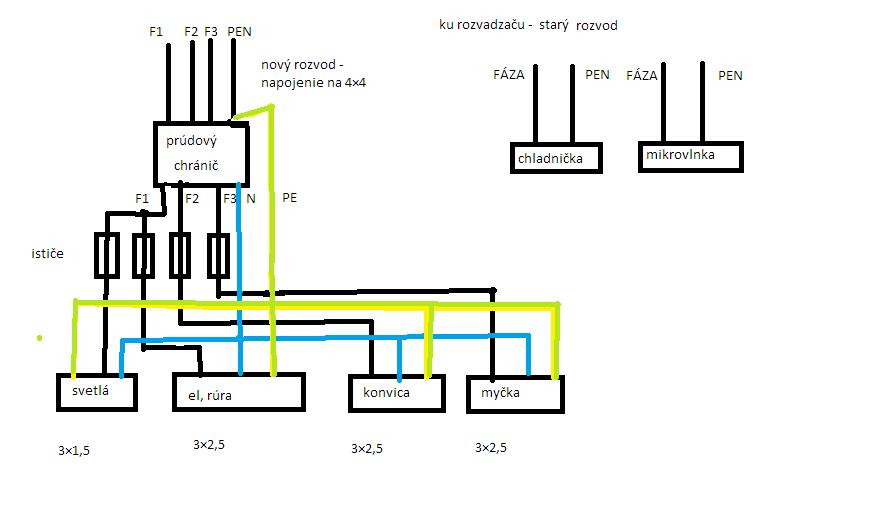

Tu je nákres. Namiesto jedného chrániča môžete použiť viac,napr. tieto: hornbach.sk/...

honzakt*

28.07.19 14:43

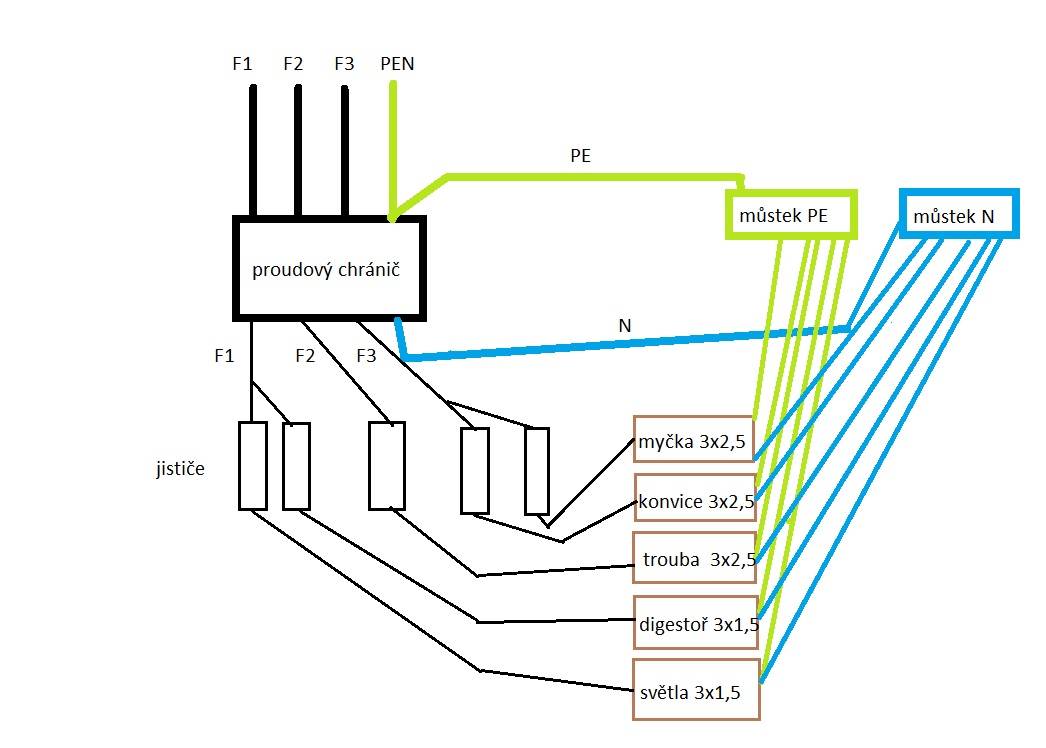

z meho obrazku to asi neslo moc poznat , prikladam dalsi, schema co jste mi poslal je prakticky stejne co me.

Faze 1 - LED svetla 10A a digestor 10A ( ta ma prikon 300W )

Faze 2 - trouba 16A prikon 2500W

Faze 3 - myčka 16A prikon 1100w a konvice 16A prikon 2100W

kazdy spotrebic bude mit tedy svuj jistic kdy N bude v mustku a PE v mustku

slavco31®

29.07.19 00:40

Na mojom nákrese som vám nakreslil na fázu F1 zaťaženie svetiel,digestora a elektrickej rúry. Vy ste fázu F3 dvoma zásuvkami so silným odberom a to kanvica a myčka. Pri mojom nákrese je odber lepšie rozložený na jednotlivé fázy.

[přidat komentář]

honzakt*

28.07.19 10:09

v kuchyni je stary rozvod do zasuvek v medi, ten bude pouzit na lednici a mikrovlnku, dale zde byl priveden kabel 4x4 ktery slouzil k napajeny stare elektricke trouby s plotynkama.. z teto trifaze chci rozvest elektrinu za linkou pro nove spotrebice... jedna faze na svetla a digestor, druha na vestavnou troubu a treti bude na konvici ci kavovar nebo toastovac, tyto spotrebice nikdy nepyjdou najednou a mycka

[přidat komentář]

ferax®

28.07.19 12:41

Pokud použijete samostatné jističe, nesmíte použít třífázový rozvod (myšleno v jednom kabelu). Od každého jističe musíte vést samostatný kabel. Třífázový rozvod lze použít pouze s třífázovým jističem. Je to proto, aby nemohlo dojít v případě nějaké závady, nebo vypnutí obvodu, k tomu, že v jednom kabelu bude např. jedna fáze vypnutá a další pod napětím. A z rozvodu pro el. sporák nelze připojovat další zásuvky. Musí mít samostatný přívod s jištěním.

honzakt*

28.07.19 13:10

popisu to detailneji... u hodin je trifazovy jistic 20A, ze ktereho vede kabel 4x4 do kuchyne ( neni na nem nic napojeno, puvodne na tom meli kamna), tento kabel 4x4 bych dal do rozvodove skrinky, tudiz by slouzil jako privodni.
z neho uz bych rozvedl jednotlive spotrebice, kdy svetla by meli zvlast proudovy chranic a spotrebice svuj proudovy chranic... na svetla kabel 3x1.5 a na spotrebice 3x2.5 samozrejme co spotrebic to vlastni jistic a kabel.

ferax®

28.07.19 15:05

Musely by tam být na každém okruhu jističe. Nejlépe použít jističe s chráničem, např. takové.

[přidat komentář]

honzas1®

28.07.19 12:50

Nevim jak jsou ty kabely mysleny, pro odvody z jisticu ok ale pro privod musis pouzit 4ku drat. Nemas propojene mustky

[přidat komentář]

msirek*

28.07.19 22:01

Máš to dobře. Nenech se zblbnout. To co ti poslal kolega ze slovenska by nikdy nefungovalo. Viz modrá - zelená. Přívod nuly PEN do chrániče má ze stejný svorky jako vytvořený modrý - N. Tohle bys ani nezapnul.

Máš to dobře.

honzas1®

29.07.19 07:52

Radeji mu nerad. Vsak to maji oba stejne. Akorat tam nema nakreslene mustky.
