Dobrý den, v blízké době se bude měnit hlavní domovní vedení a přemýšlím, jak nejlépe vyřešit uzemnení. Momentálně je situace taková, že od uzemnovacího pásu je veden cy 6mm2 do hlavní domovní skříně, kde je připojen na pen svorkovnici. Otázka je, jestli je toto dostatené nebo by bylo lepší natáhnout nový vodič až do elektroměrové, popřípadě domovní rozvodnice.. jak se to řeší u starých instalací? Děkuji
0x
Sice se nevěnuju rozvodum elektroinstalace, ale pokud PEN svorkovnicí myslíte krabičku na baráku od níž vede další vodič do domovní skříně ,tak tam by to mělo být z důvodu revize, aby to revizák mohl rozpojit při měření zemního odporu pásku.Já osobně když bych dělal novou elektriku,tak hlavně vyházet co nejvíc starejch drátů v hliníku.
0x
Jinak, rozvody v domě, nebo bytě, pokud by s dělaly nové, musí být provedeny v soustavě TN-S (3 a 5 žil) a obvody osadit, mimo jističů, rovněž chrániči 30 mA. A vodiče měděné.
0x
není to dostačující průřez, pokud je hlavní přívod podle připojovacích podmínek distributora 10mm2 pak zelenožlutý musí být minimálně stejný nebo o řád silnější. Ze zemně asi nepovede zelenožlutý ale buď pasovina nevo pozink kulatina 16mm2 do měřícího bodu. Najděte si na netu vašeho distributora a jeho připojovací podmínky a řiďte se jimi, zelenožlutý 10mm2 povede minimálně k elektroměru, ale lépe je až k jističům
Omlouvám se, 111 má pravdu. Předpoklad nového přívodu distribuce bude min. AYKY 4Bx16, případně CYKY 4B x 10, takže "přizemnění" ochranného vodiče musí být rovněž minimálně CY 10 mm2. Jaksi mi to uniklo
. A pak jej natánout až na sběrnu PEN do přístrojového rozvaděče, pokud jde o starou instalaci v soustavě TN-C.
111 děkuji za opravu.
@bohumil: to nebyla oprava jen se mi jaksi ta 6mm2 z praxe nezdála, jo bývalo to tak, ale už není. je třeba dodržet požadavky distributoa, jinak to nepřipojí a revizák asi neschválí..
0x
čím méně propojek, tím lépe, pokud k tomu není nějaký závažný důvov, tak bych použil jen nednu svorkovnici PE
doplněno 28.05.19 08:01:

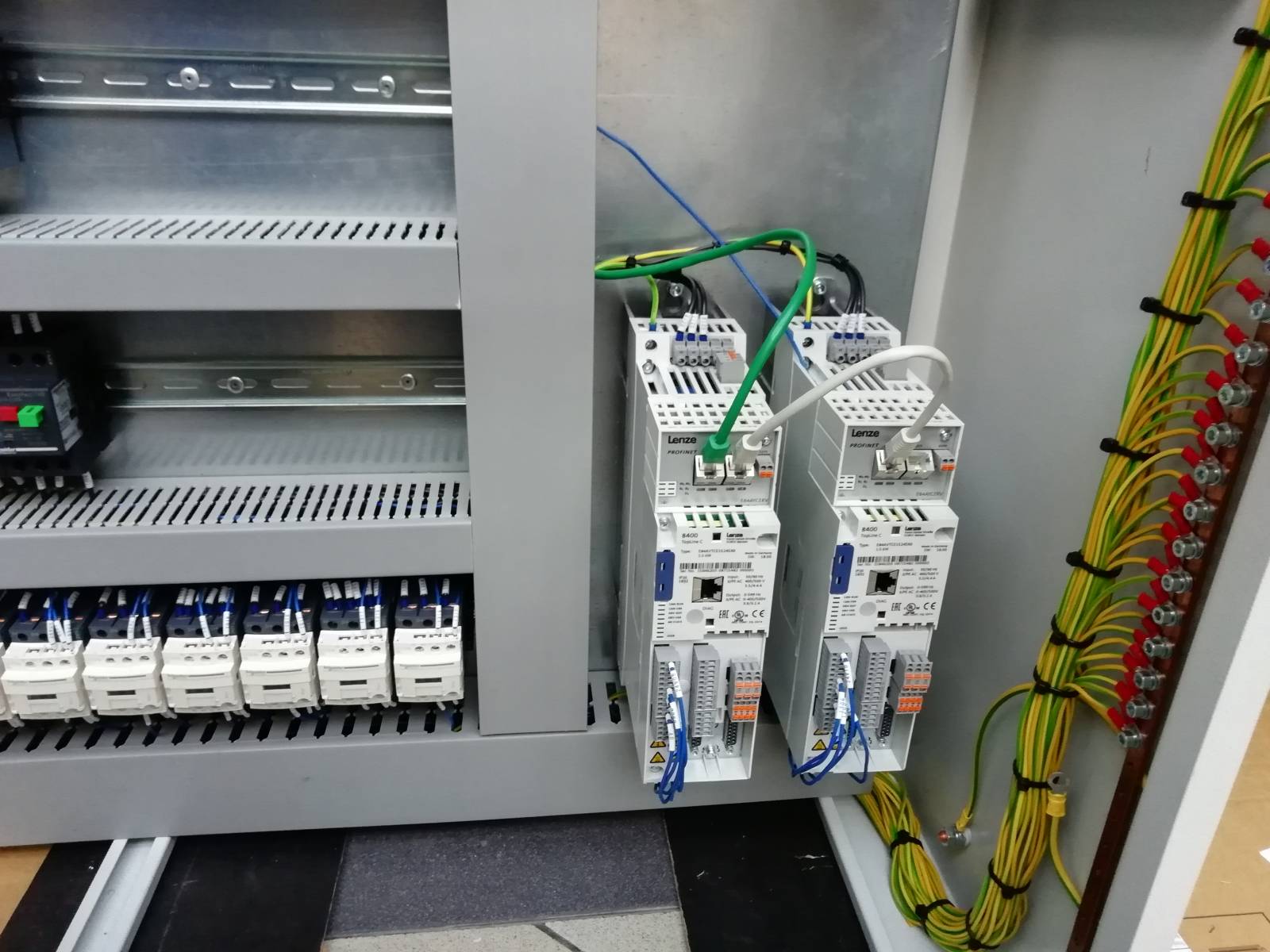

příklad vypadá takto:
jj tam se rozdělí na PE + N a přitáhne k jističům, akorát potom každý chránič, pokud jich bude více, má svoji sběrnici Nx kde končí N vodiče, a sběrnici Lx kde končí spoj mezi chráničem a vstupem do jističů
Do výstupu jističe se vejdou max 4 vodiče, pokud má 2 svorky , jinak by musel mít jistič také svoji sběrnici Lx .
Ale to vše je dáno rozvržením celé instalace
Pokud čtu dobře, píšeš že jde o starou instalaci. Takže předpokládám že je v provedení TN-C. V přístrojovém rozvaděči máš tedy pouze společnou sběrnu PEN, a ne samostanou N a PE. Takže to uzemnění natáhnout přímo až do toho přístrojového rozvaděče a napojit na tu stávající sběrnu PEN. Elektroměrový můžeš vynechat.
Pokud by jsi měl ale opravdu soustavu TN-S, pak tedy na sběrnu PE.
0x

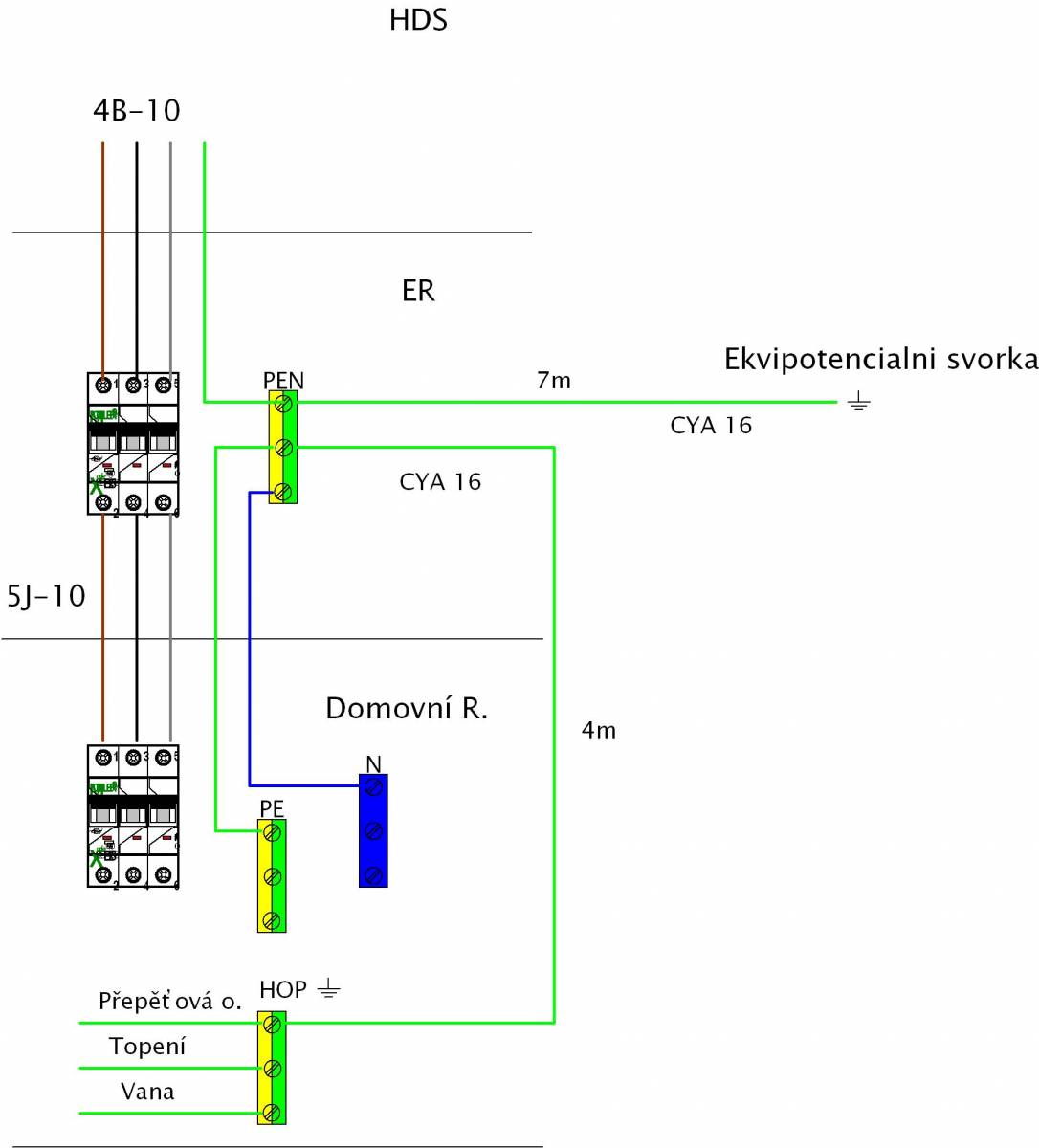

nevidím problém proč by to nemohlo bát provedeno podle výkresu, obzvláště pokud je HOP přitažen průřezem 16mm2, ale záleží to na provedení toho dalšího, koupelna by měla jít na PE a i to pospojování asi, aby to nakonec neobcházelo chrániče..klidně b\ch tu 16mm2 připojil až na PE v jističové skříni, samozřejmě je pak třeba dodržet průřez mezi PEN a PE 16mm2. Pokud je tam ještě přepěťová ochrana, tak to určitě řeší projekt jak ji správně uzemnit.
