zdravím,
sousedovi zavřeli elektrikáře do špitálu a jemu chybí zapojit zvonek + zvonkovní vypínač. řekli jsme si že to nebude nic složité, ale oříšek, minimálně pro nás, budu rád tedy za pomoc. Zkusím to popsat co nejvěrohodněji.
Venku z baráku z krabice trčí 1 třižilový drát (černý, hnědý, šedý), doma kde bude viset zvonek trčí ze stěny 1 třižilový drát (černý, hnědý, šedý). Jinak vedle do světla jde normálně hnědý,zel,modrý. V jističově skříni jsme nebyli, tak jen konstatuju laickým elektrikačským rozumem, ale myslím si, že ten drát co trčí jak pro zvonek tak pro zvonkový vypínač, že oba dráty budou vedeny až do jističové skříně. Je přeci blbost, aby to bylo zapojené mezi sebou že? to by musely trčet někde kable 2. Ale trčí po jednom, tudíž druhý konec obou káblu musí být u jističů, že? díky za potvrzení nebo vyvrácení
dále přikládam foto zvonku, toto zapojit nebude problém, np nějak podle fota. Ale přikládam i foto vypínače z druhé strany. A tady vubec nevím.
Dokázali by jste mi prosím takto poradit jak zapojit zvonkový vypínač + jak to napojit v rozvaděčí? Protože si myslím, že tam to taky nebude ještě zapojeno (jak píšu výš, ještě jsme tam nebyli se dívat)
moje teorie.:
np si řeknu že šedy budu brát jako zem a nebudu ho zapojovat. Dále si řeknu že hnědý nechám jako fázi a v rozvaděči oba hnedé dráty na pčislušný jistič k ostatním hnědým drátkum. A řeknu si že černý bude zem a zapojím oba černé dráty na daný chráníč k ostatním modrým drátkum. Je to tak správně? a co pak?
děkuju za
2x
" ...Protože si myslím, že tam to taky nebude ještě zapojeno... ...si řeknu že šedy budu brát jako zem a nebudu ho zapojovat. Dále si řeknu že hnědý nechám jako fázi a v rozvaděči oba hnedé dráty na pčislušný jistič k ostatním hnědým drátkum. A řeknu si že černý bude zem a zapojím oba černé dráty na daný chráníč k ostatním modrým drátkum. Je to tak správně?"
NE! Není to správně. Píšete nesmysly a budete rád, když Vám to nenakope a jenom něco odpálíte. Při práci s elektrikou si nemáte co myslet, nebo si něco říkat. Když už do toho hrabete, musíte minimálně na 100% vědět, co děláte. Pokud to nevíte, vyhněte se elektrice velkým obloukem!
Bez prohlídky na konkrétním místě Vám nikdo na dálku neporadí a pokud ano, považoval bych to za veřejné ohrožení.
doplněno 03.04.19 17:51:
dusger - Tlačítlo není potřeba prozvánět, co k čemu patří je na něm zřetelně namalováno. Konkrétně ten zvonek na obrázku neznám, ale vůbec nemusí být na malé napětí a trafo nemusí potřebovat. Existují bytové zvonky i přímo na 230 V a u tohodle bych to zrovna tipoval.
0x
Bez odzkoušení na místě, ti těžko někdo poradí. Do hlavy toho kdo to dělal nevidíme. A co je to zvonkový vypínač, to co ukazuješ není tlačítko. Ty potřebuješ zvonkové tlačítko, pokud dobře rozumím.

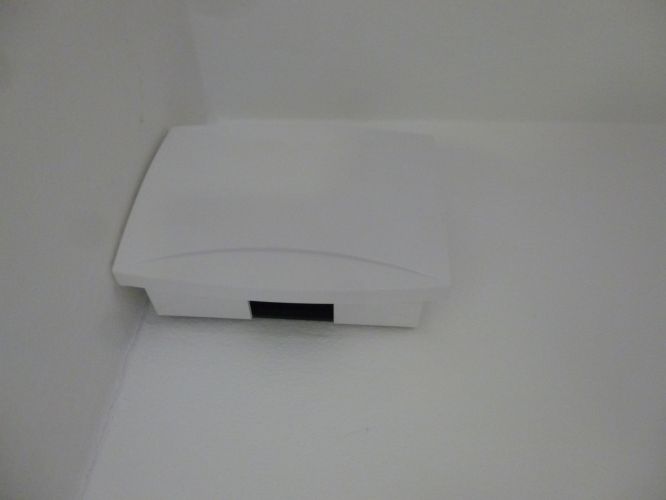

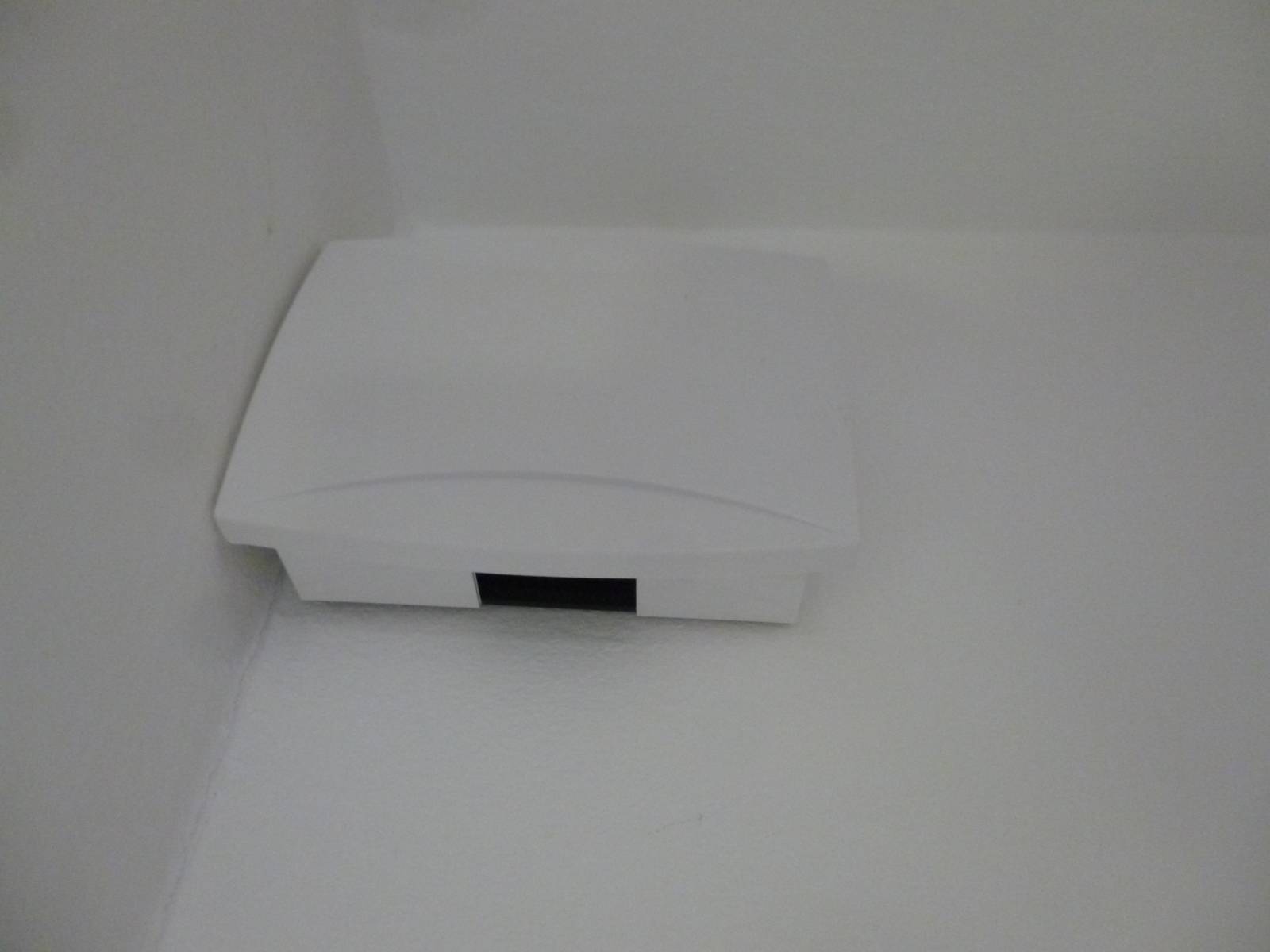

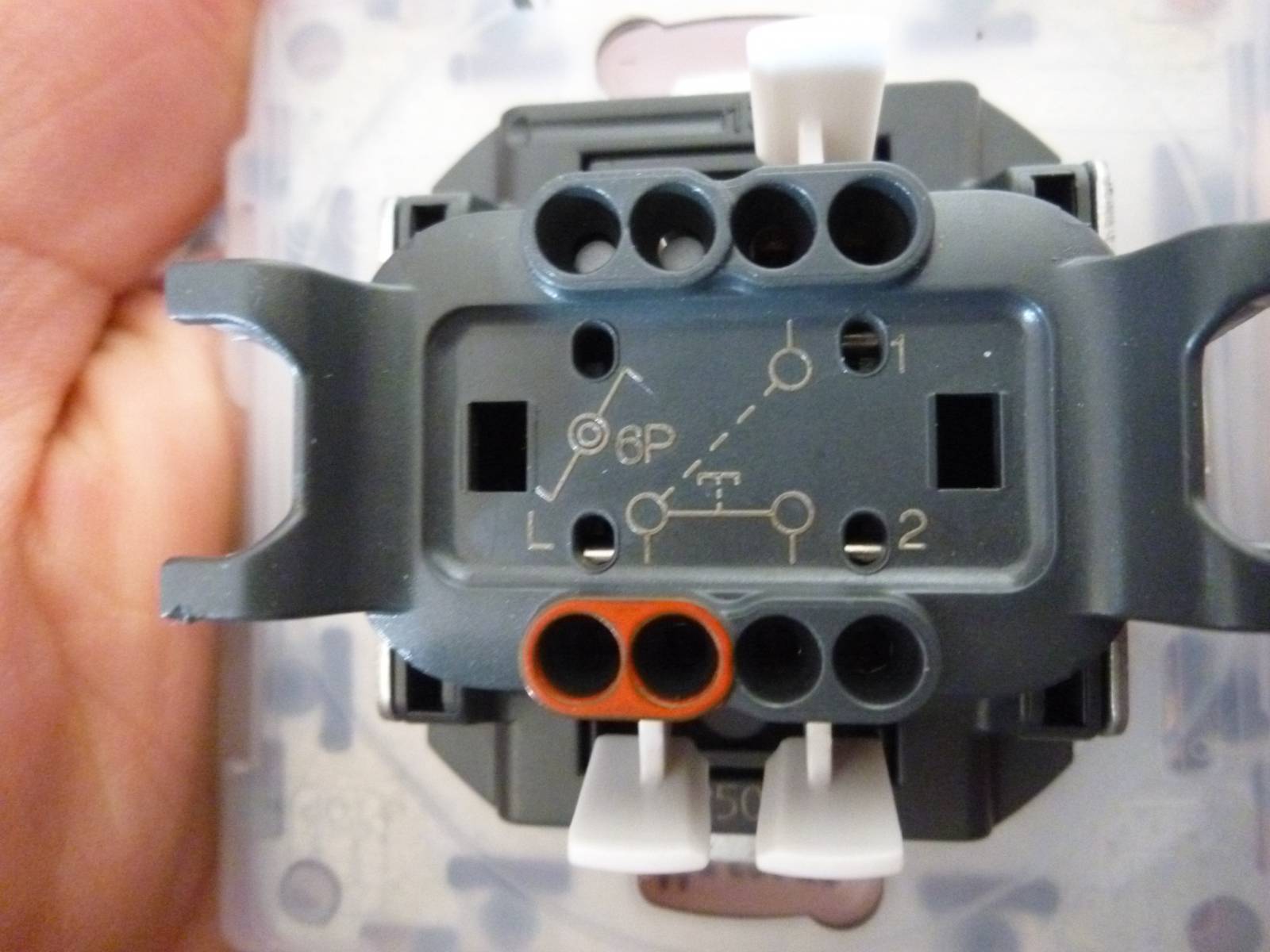

ta první fotka to je pohled zezadu na zvonkové tlačítko, a druhá a třetí fotka je zvonek
to jako není zvonkové tlačítko/vypínač? No ale vraci se, je to s fedrou tak to vypínač na světlo nebude (vím ikdyž jsou taky schodištaky s fedrou)
0x
Zavolejte elektrikáře, buď jiného, nebo lépe počkejte na návrat toho, který tu instalaci dělal.
Zvonek zase tak důležitý není...

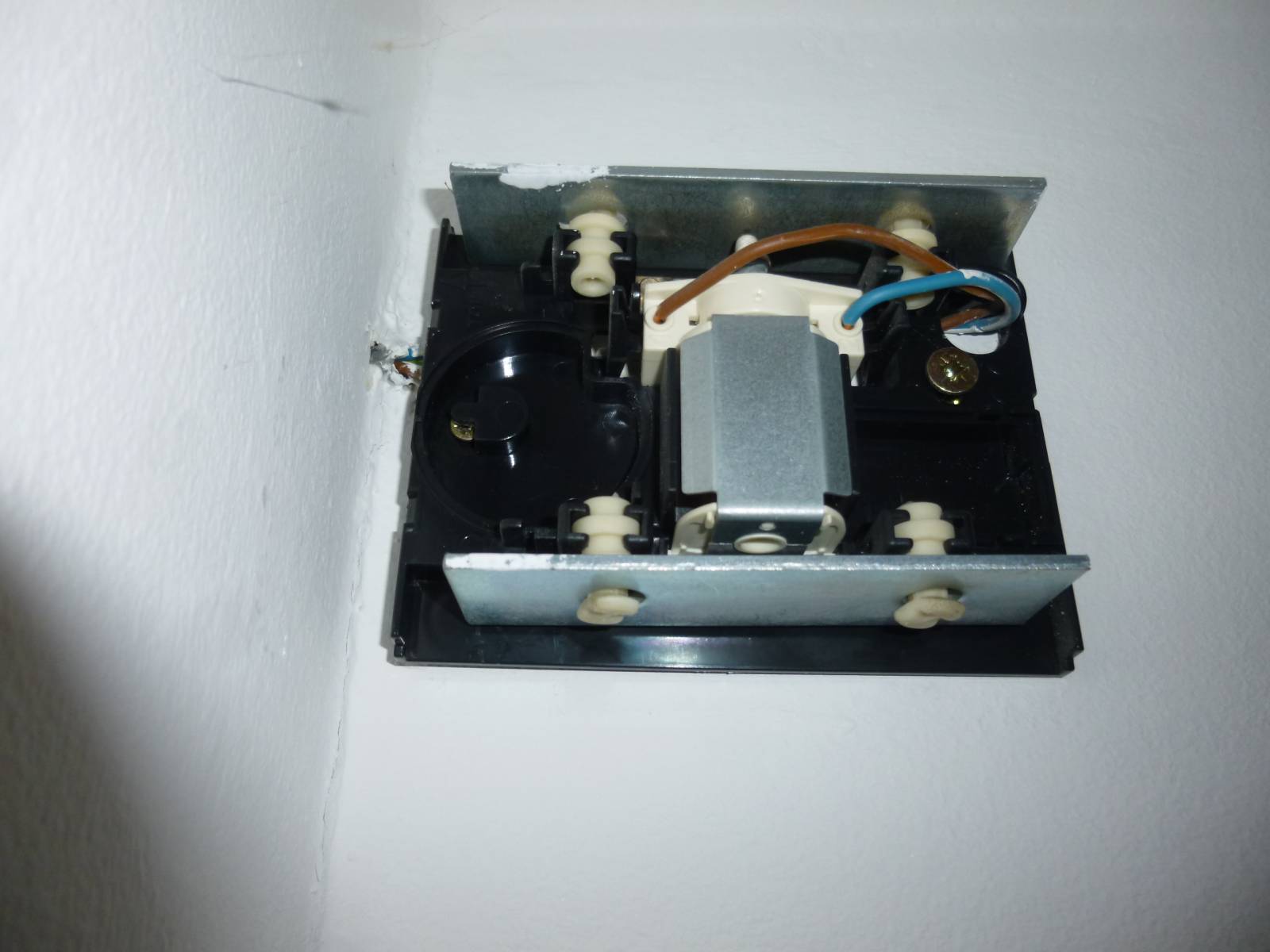

Pokud je ta fotografie opravdu fotkou konkrétního zvonku, který chce tazatel zapojit, potom se ten (zvonek) gong zdá už zapojený.
Pokud je ta fotka z jiného "zvonku", a další informace nesedí, potom každá konkrétnější rada, jak zapojit, je hazardem a nebezpečná!

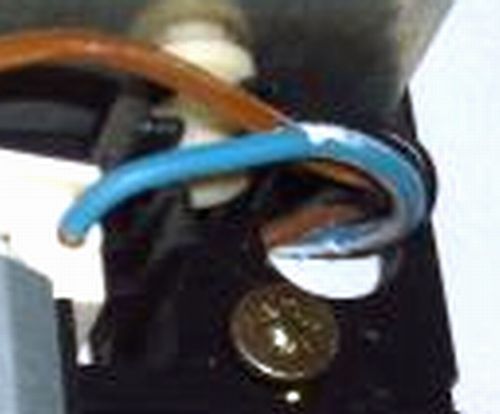

Hejkale, podle mě špatně vidíte! Ty dráty vlevo jsou ty stejné jako jsou zapojené do zvonku, tedy hnědý a modrý! A ten Váš černý drát je jen stín toho hnědého! Tak to vidím já.
0x
Standardně se do rozvaděče osadí zvonkové trafo, ze sekundáru se jeden vývod odvede k tlačítku, z něj ke zvonku a zpátky do trafa. Ty to budeš mít asi taky takhle nějak připravené. Takže ten drát z venku klidně může končit u zvonku, ale to my tady přece nevíme, budeš si sám muset vzít zkoušečku okruhovku a vyzkoušet si, jak to přesně máš nachystáno. Také vypínač vyzkoušíš okruhovkou, které dvě dírky k sobě pasují.
0x
Ano zvonek vypadá, že je přímo na 230V bez trafa, viz hnědý a modrý drát. Tlačítko máte pro zvonek vhodné. Netuším jak je to zapojené v rozvodné skříni, ale teoreticky by mohl zvonek být zapojený na okruh světel, jehož součástí je i světlo před domem - snadno by se odtud tahala fáze z krabičky do tlačítka a dále pak do zvonku. Prověřte to zkoušečkou a vypínáním a zapínáním světelných okruhů a dávejte hlavně bacha, ať Vás to nepokope. Ale složitosti bych v tom nehledal
