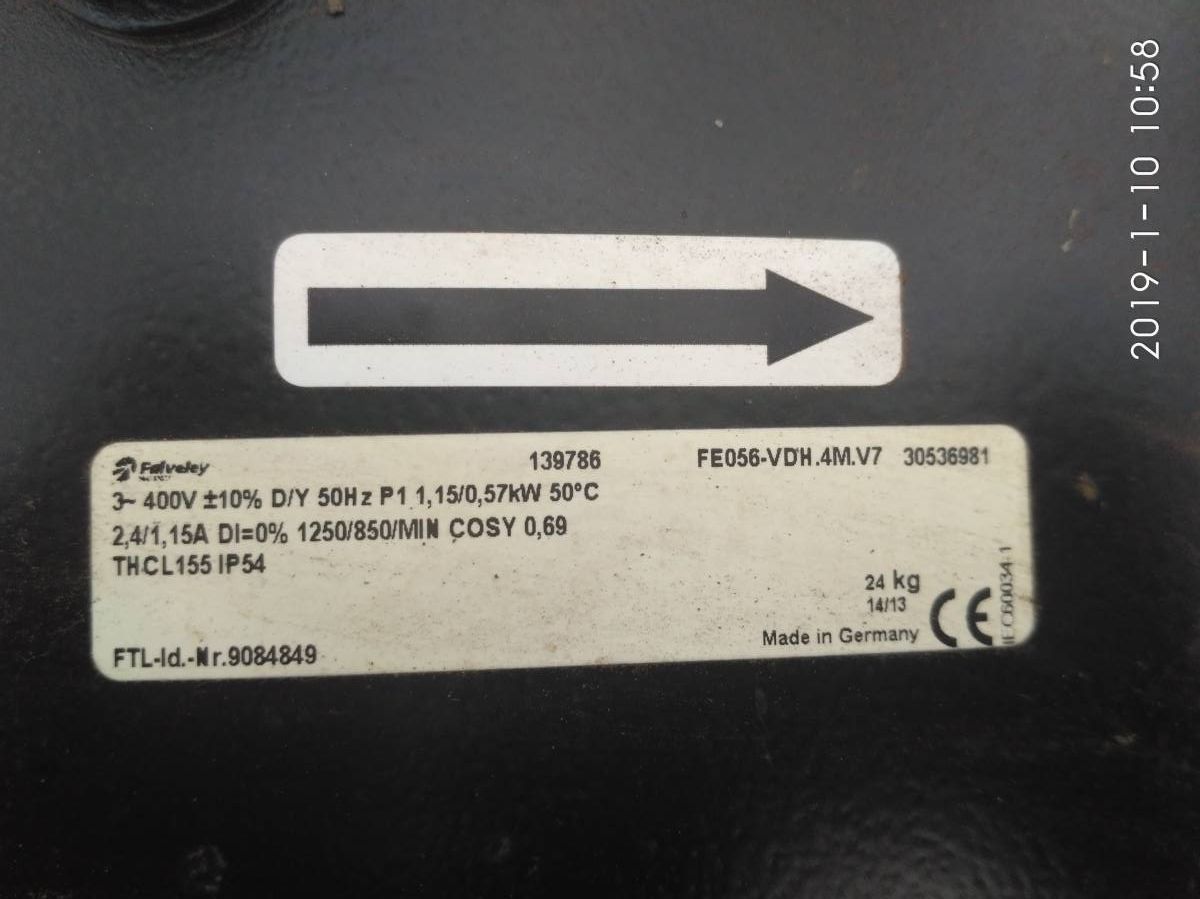

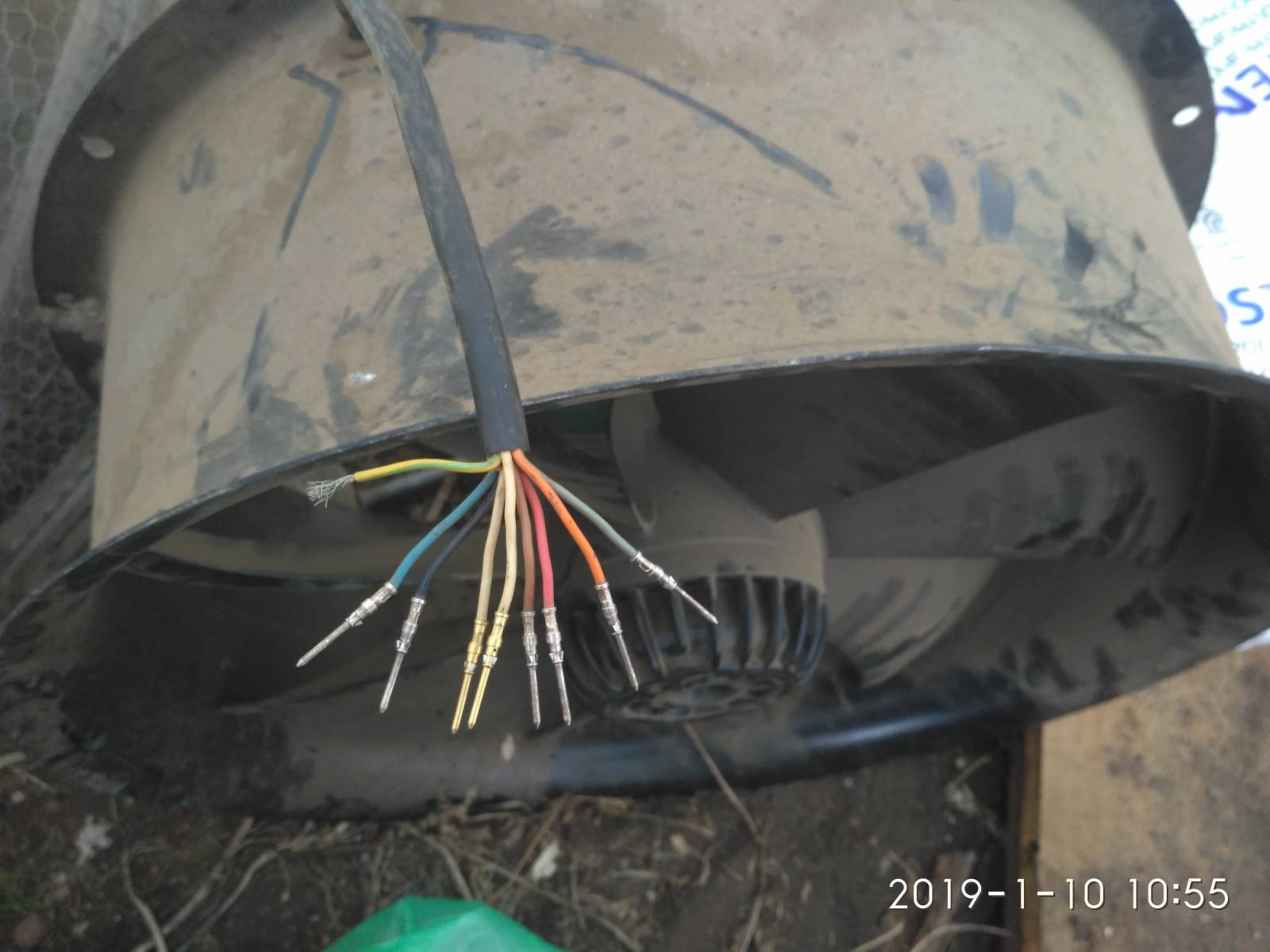

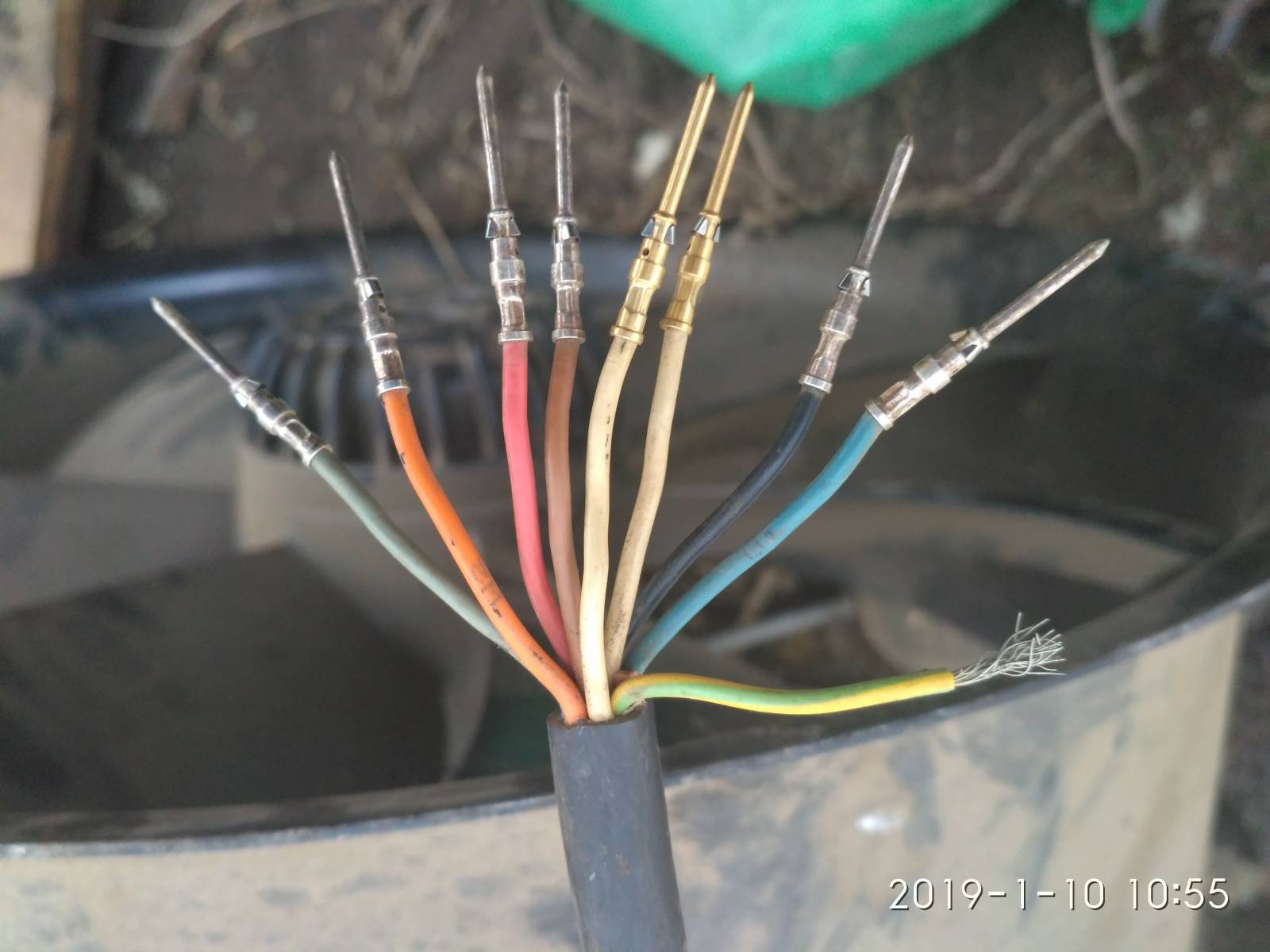

Dobrý den,poradíte?Jak rozlišit barvy,zapojení u kabelů tohoto dvouotáčkového motoru?Nebo zbývá jen to zkoušet pouštět pokus,omyl?Ty dva bílé kabely mají mosazný konektor,ostatní mají jen obyčejné kovové konektory
0x
Ty dva mosazné nechte bokem (čidlo, kontakt?) a rozdělte měřením odporu jednotlivá vinutí; je tam zapojení do trojúhelníku (menší odpor vinutí) a do hvězdy (větší odpor). Ale nejdřív si měřením vinutí "oddělte"
doplněno 11.01.19 14:29:
to znamená, že jednotlivé trojice vodičů budou mít vůči sobě nekonečný (velký) odpor, záleží na kvalitě izolace...snad je to k pochopení...
Jsou to dvě vinutí, buď jede ventilátor na jedno nebo druhé vinutí; zkuste připojit jedno vinutí a zjistit směr otáčení, pak samostatně druhé vinutí a taky směr otáčení; musí být stejný,,,následně připojit přes vypínač, třeba nějaký typu VSN 10 xxxx
A změřte odpor na mosazných špičkách...buď bude nula, nebo více...
