Zapojení 5b (6+6) vypínačů

Od: horbet 22.12.18 00:22

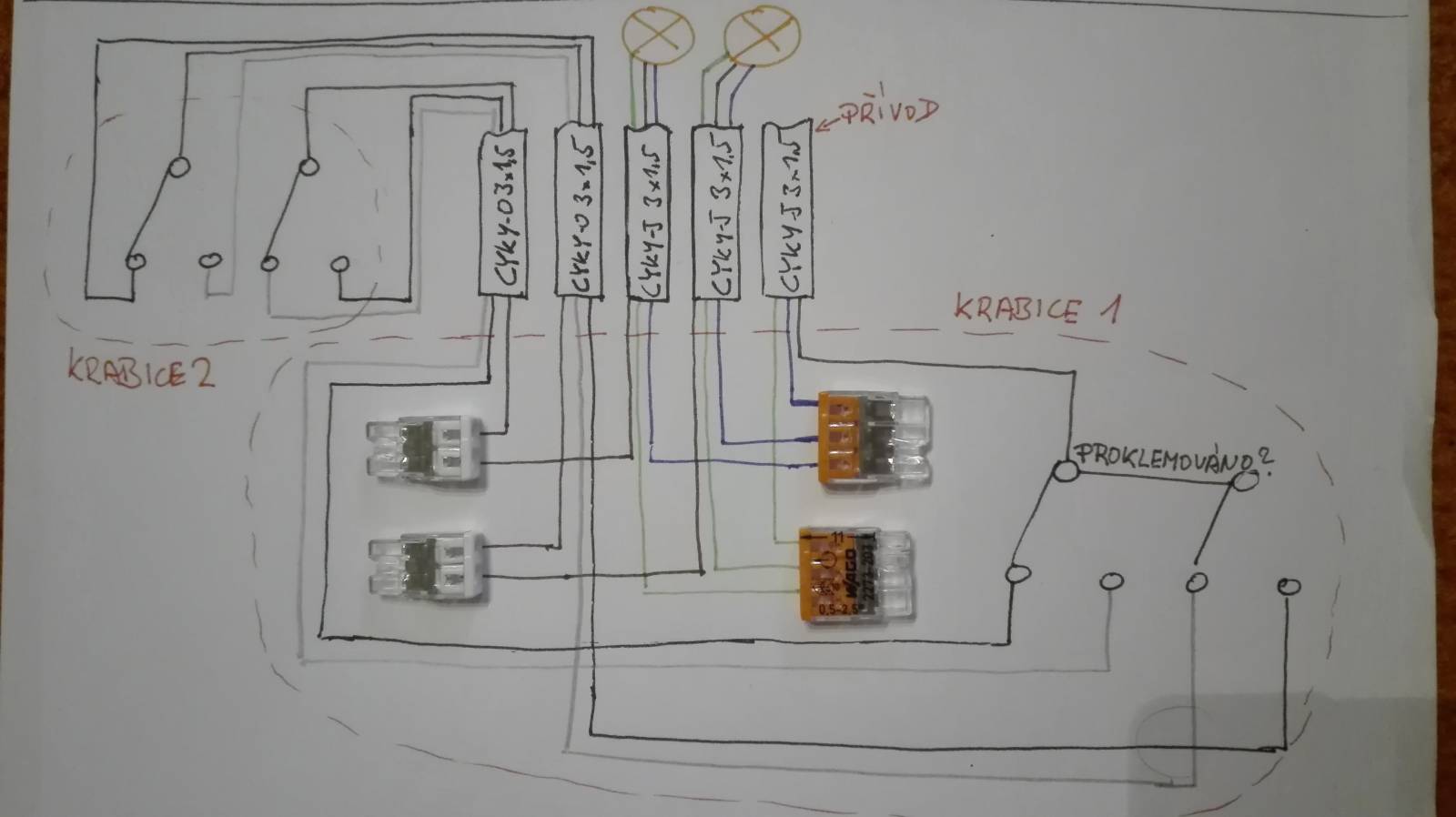

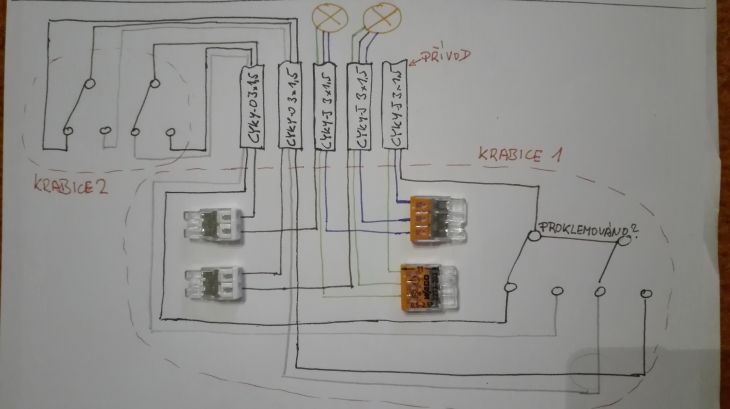

Zdravím, chtěl bych využít rady fundovaných odborníků ohledně zapojení výše uvedených vypínačů. Dotaz je směřován pouze na proklemování prvního z nich, kde vede přívod z jističe, aby se dostala živá fáze na druhou část prvního vypínače. A zajímá mě, jestli je toto zapojení korektní... dle norem. Zda můžou být tímto způsobem propojeny 2 žíly pod 1 šroubkem a zda-li to takto běžně aplikujete nebo je jiný způsob.
Mockrát děkuji

4 odpovědi na otázku

Řazeno dle hodnocení

requied®

22.12.18 09:01

A co se vám na tom propojení nezdá?
Buď to má vypínač rovnou propojené z výroby, nebo si to propojite sám.
Jak jinak byste to chtěl udělat?
Dávat tam kvůli tomu před další svorku pred vypínač je nesmysl.

[přidat komentář]

ferax®

22.12.18 09:37

Propojení se provede pomocí Wago svorky tak, aby pod šroubkem na vypínači byl vždy jeden vodič.

hiawata®

22.12.18 10:15

[?]

Proč by měl být pod jedním šroubkem jeden vodič? To jsem za celý život ještě neslyšel...

Pokud je to konstrukčně řešeno tak , že tam lze zapojit dva vodiče, tak není co řešit...

Pro tazatele: aplikuje se to běžně!

ferax®

22.12.18 13:00

Ano, pokud je to kostrukčně možné, ale většinou to možné není. Neznám číslo normy (nemůže si člověk pamatovat vše), ale revizní technik nám to vždy vtloukal do hlavy. Ale třeba se mýlil.

[přidat komentář]
