Hodlám ke stykači a proudovému relé zapojit ještě jistící relé kontroly účiníku.

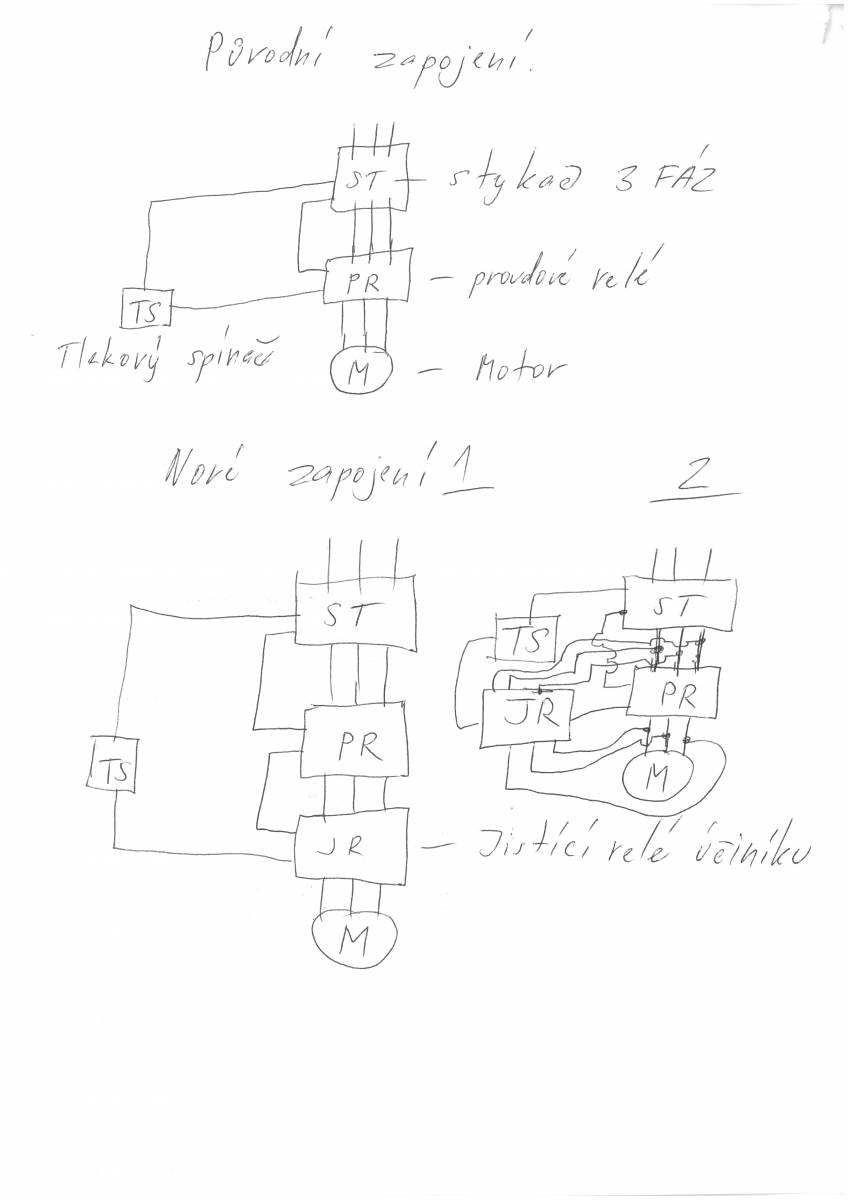

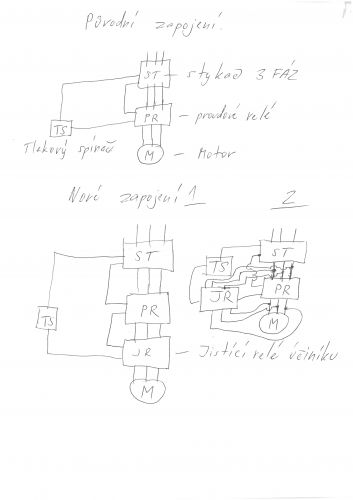

Naskicnul jsem původní a navrhované zapojení. ( snad to navrhované je trochu čitelné ).
Mám tyto otázky:
1 - je jedno jestli to relé zapojím paralelně nebo sériově k proudovému relé?
2 - zaráží mě,že v katalogovém listu je vše zapojeno na jedné straně ( přívod i odvod ) a ne na jedné straně přívod a na druhé straně odvod - k čemu tam potom slouží ta druhá strana svorek?

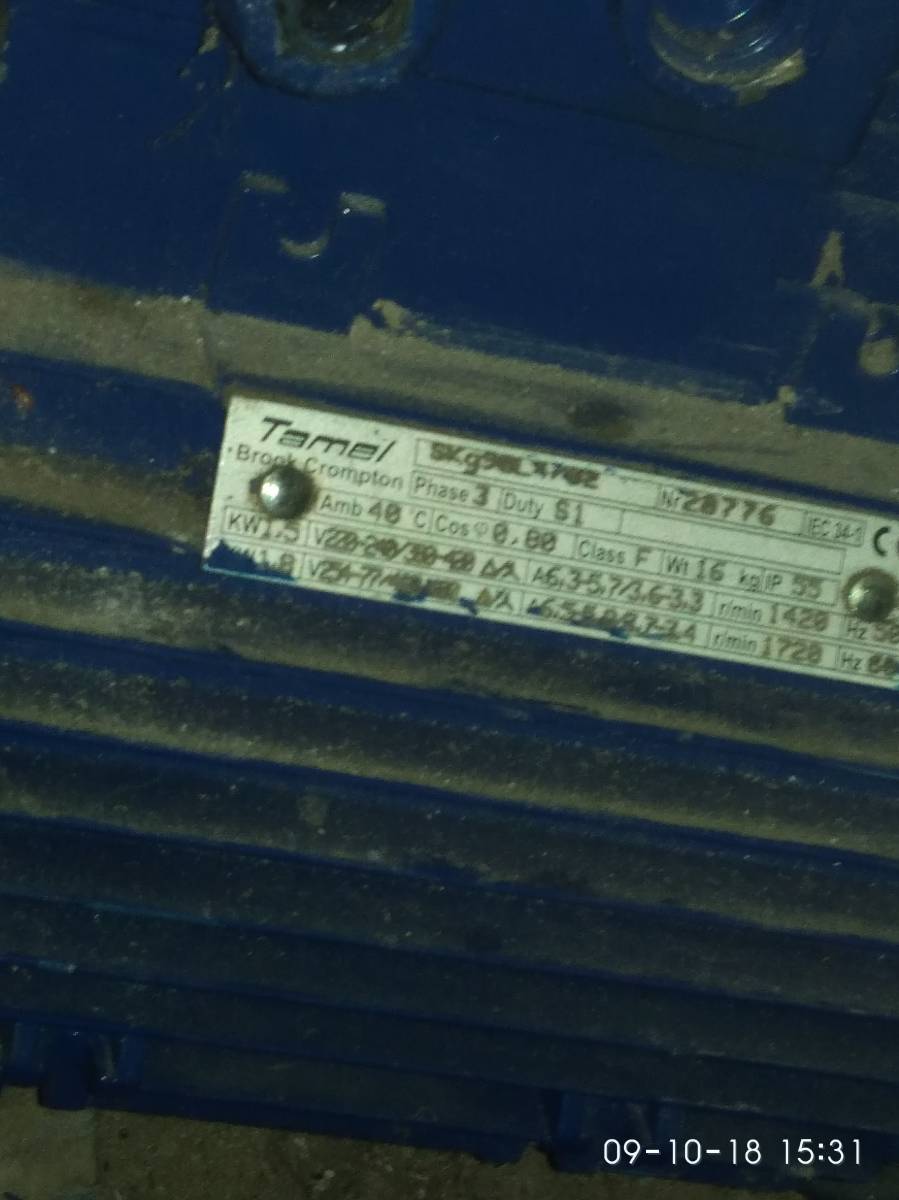

3 - Přikládám i štítek motoru kde je cos - fí 0,8 - jak mám nastavit rozsahy na relé ( od menší než 0.8 a do vyšší než 0.8 ) a nebo jinak?
4 - proudový chránič je momentálně nastaven na 3.4 A - je to správně? - když počítám ze štítku horní hodnotu 1.5 KW a 50HZ
máte to někdo zapojené a jak to má být?
0x
Co jsem zatím viděl jistící relé účiníku, tak žádné nemělo silové kontakty. Vždy muselo blokovat cívku stykače. Ale možné je vše. Jaké máte konkrétně jistící relé účiníku?
zatím žádné, ale hodlám pořídit toto.
Respektive žádné jiné jsem zatím nenašel, jen toto od výrobce ELCO.
Že silové kontakty bude mít pouze stykač s tím počítám, a toto relé blokuje pouze cívku stykače, ale k čemu jsou tam svorky na obou stranách když dle manuálu je to zapojeno pouze z jedné strany?
V tom odkazu je " Dotaz na produkt". Tak není nic jednoduššího, než se zeptat. Ale jestli ti toto stačí: ceha-kdc.cz/...
Jsou to převážně spínací kontakty.
0x
Tady si stáhněte Katalogový list i Manuál a dozvíte se vše, zbytečné zdlouhavě vysvětlovat...máte tam i doporučené zapojení...a pokud pak nebude ještě něco jasné, jsme tady...
