Objasnění ručiček v tlakoměru

Červená ručička se ručně (nástrojem) nastaví na určitou hodnotu (třeba provozní tlak), takže je pak na první pohled patrné, jestli je skutečný tlak v systému větší, či menší, než má být. Snadno se pozná, jestli se tlak změnil, nemusíte si pamatovat hodnotu.

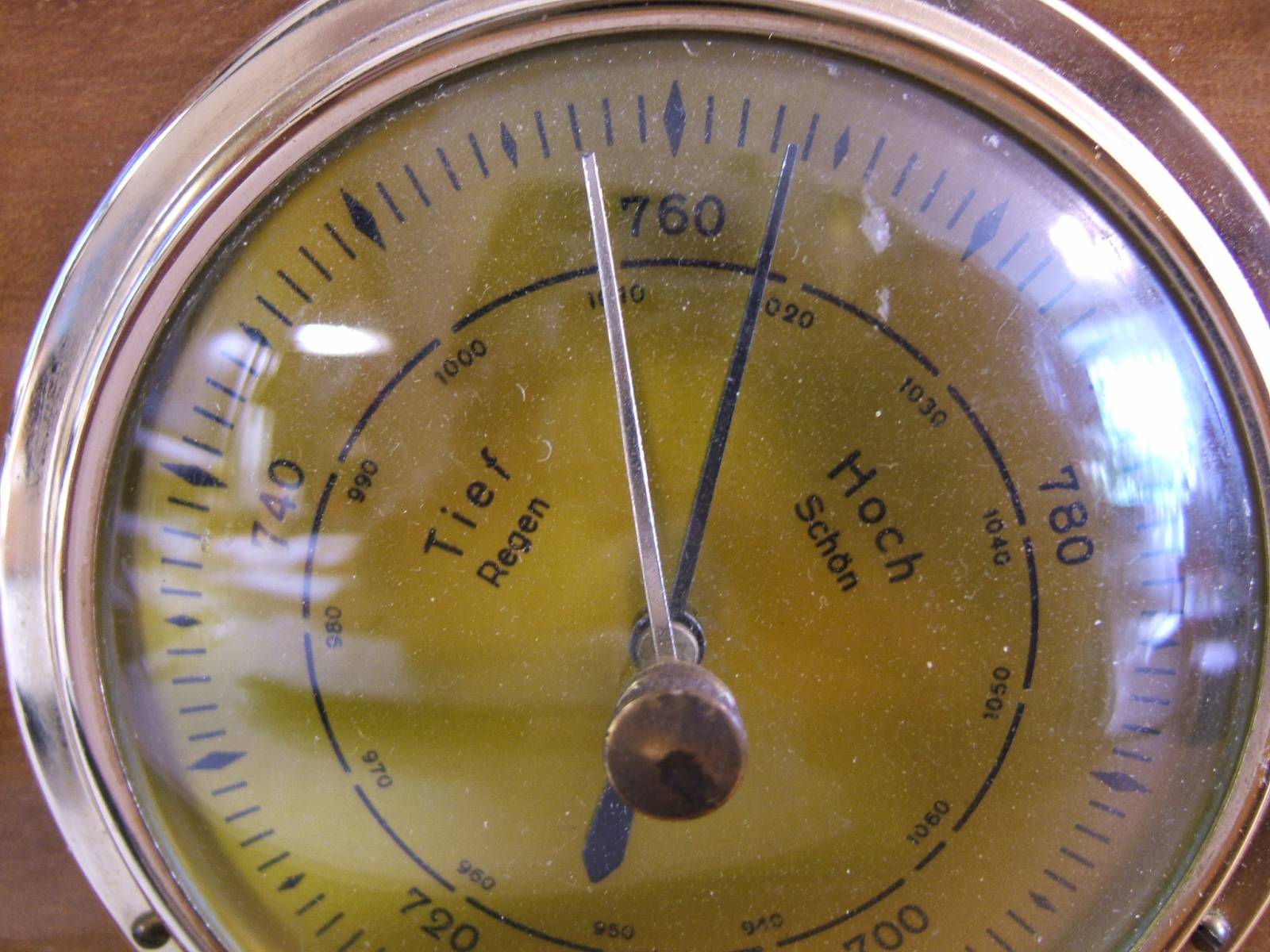

Na tomhle barometru jsem například před týdnem ručně nastavil zlatou ručičku do zákrytu s modrou ručičkou, takže krásně vidím, že atmosferický tlak v posledních dnech docela dost stoupnul.

Červená ručička je ruční nastavovátko, které si můžete nastavit podle potřeby. Pak i z dálky vidíte, jestli je naměřený tlak pod limitem nebo nad limitem nebo v limitu.

Příklad : V ústředním topení potřebujete maximální tlak 2,5 baru, červenou ručičku nastavíte na hodnotu 2,5 a hned vidíte jak na tom jste. Tahle pomůcka je užitečná hlavně v případě, že máte zařízení s více tlaky a více tlakoměry a potřebujete sledovat víc hodnot najednou. Usnadňuje vám život, protože se nemůžete splést.

d=63 znamená průměr tlakoměru 63 mm.

Je to ekvivalent tužky a kusu papiera. Poznačíte si ňou referenčný tlak a sledujete, či je aktuálny nad alebo pod a podľa situácie sa zariadite. Napr. si poznačíte, na aký tlak je potrebné systém dotlakovať a o rok sa nad tým nemusíte príliš zamýšlať a hneď aj viete odhadnúť, akú veľkú netesnosť či korózne javy máte v systéme.

K nastavení mezní hodnoty.
