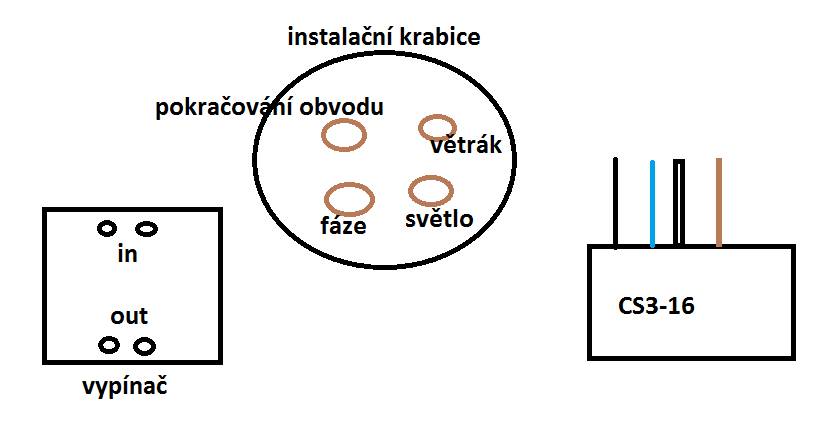

Zdravím všechny, chtěl bych poprosit o radu se zapojením časovače CS3-16 do obvodu. Jde o zapojení na wc, kdy má svítit led světlo a časovač je určen pro větrák. Jak to mám vše zapojit? Nákres přikládám. Předem děkuji za rady.
0x
Z dotazu není jasné, jestli má svíti světlo současně s větrákem, nebo jak to má být.
doplněno 27.09.18 20:21:
Zde je odkaz, kde máte v PDF formátu perfektní návod i s možnostmi zapojení. Není to složité.
Světlo by mělo svítit, po chvíli spustit větrák a po zhasnutí by větrák ještě chvíli svítil. Toto nastavení již zvládnu, nevím ovšem, jaké vodiče s kterými spojit
0x
Do krabičky Vám jde, předpoklám, fáze z jističe. Tu (hnědý kabel) přes wago svorku napojíte jak na vstupní zdířku vypínače (IN), tak na L zdířku časovače. Nulák (modrý) rozdělíte přes wago svorku jak do časovače (N), tak do ventilátoru a na jednu ze zdířek LED osvětlení (nebo transformátoru). Spínanou fázi z vypínače (OUT) napojíte jak na LED, tak na spínací zdířku časovače (kontakt se značkou 1). Poslední zdířku časovače se symbolem zátěže napojíte na fázi ventilátoru. Teď jen pomocí správné kombinace přepínačů na časovači zvolit požadovanou funkci a je to. Přeji hodně zdaru.
Moc díky, zítra hned vyzkouším. Jen se ještě zeptám, kam připojit hnědý kabel, kterým světelný obvod dál pokračuje? Moc díky.
Světelný obvod nikam nepokračuje, pokud tam máte jen jedno svítidlo. Svorka č.1 na časáku je připojena paralelně k vývodu na svítidlo, za vypínačem, nic dalšího není.
To netuším. Pokud má někam pokračovat,tak víte jenom Vy kam. Pokud nikam, tak zaizolovat. Ale opravdu nevím, jestli jsem Vás dobře pochopil. Nebo Vám jdou do krabičky dvě fáze? Jedna pro světelný okruh a druhá pro ostatní spotřebiče?
Teď mě teda ještě napadlo... že je to pokračování světelného obvodu někam dál do vedlejších místností nebo jedné místnosti - plácnu třeba špajz. Pak byste na toto místo připojil fázi od jističe, tzn. fázi, kterou napojíte na IN vypínače a L časovače.
