Muze mi nekdo poradit - mam radiator Radik VK (prave spodni pripojeni). Je privod teple vody do radiatoru vpravo a zpatecka vlevo nebo naopak? Co se stane, kdyz dojde k zameneni vstupu a vystupu vody? Bude jen trosku mensi vykon telesa anebo voda nepotece telesem vubec? Teleso je osazene termoventilem - je smer toku timto ventilem predepsany?
Diky za odpoved.
0x
pokud tomu dobře rozumím tak přesně naopak než píšeš
když to bude obráceně tak radiátor funguje a topí jen nefunguje termostatická hlavice, ta musí být buď zavřená nebo otevřená
doplněno 12.11.09 09:13:pokud je hlavice zavřená tak pochopitelně radiátor netopí, hlavice nefunguje jen ve smyslu regulování výkonu protože, laicky řečeno dostává teplo z jiné strany než čeká
alfe, hlavice nefunguje podle teploty radiátoru, ale podle teploty okolí. Takže radiátor bude topit, ať je přívod kdekoliv. Nemluvím o výkonu!
Ale principielně musí topit.
to je jasné že hlavice reguluje podle teploty okolí ale pokud dostává teplou vodu z druhé strany tak prostě nefunguje. Mám někam uložit zvuk který vydává když se radiátor připojí opačně? Probudí spolehlivě.
je to prkotonka, ale ventil se skládá ze dvou částí, uzavírání (i bez termohlavice) a regulací (vlastní termohlavice) Pokud odstraním vršek, tak radiátor topí ať voda přiteče odkudkoliv. Hlavice jen otvírá a přivírá dle teploty okolí a klidně může být radiátor bez vody!
ovšem potom nepotřebuji termo hlavici a mohu tam nechat to plastové kolečko z výroby.
Ale ať je to jak chce, pokud by to bylo jedno tak by výrobce neuváděl jak radiátor zapojit. Topit bude bez ohledu na připojení vlevo nebo vpravo, termo hlavice regulovat nebude pokud to nebude podle výrobce, umožní jen to samé co plastové kolečko.
Takze pokud dobre chapu, tak je vcelku jedno, kde je pripojena tepla voda a kde zpatecka...
A mam jeste jeden dotaz ohledne vypoctu nastaveni TRV Heimeier, dle prikladu uvedeneho na strankach Korada (viz nize) je tlakova ztrata telesa 65 mbar, ale jaky je puvod tohoto cisla? Muzu si ho volitelne zvolit a potom jen odecitat z grafu stupen nastaveni pro vsechna telesa v dome (se stejnou ztratou 65 mbar a ve vypoctu menim jen vykon telesa)? I kdyz mam dum do patra? Nemusi se nejak zohlednovat hydrostaticka vyska pro vypocet nastaveni TRV? diky
Stanovení stupně přednastavení ventilu:Příklad výpočtu:
Hledáno: stupeň přednastavení
Dáno:
- tepelný výkon: Q = 960 W
- ochlazení vody: t1 - t2 = 15 K (70/55 °C)
- tlaková ztráta otopného tělesa s ventilem: p = 65 mbar
- tepelná kapacita vody: c = 1,163 Wh/kg.K
Řešení: hmotnostní průtok:
| m = | Q c . (t1 - t2) | = | 960 1,163 . 15 | = 55 kg/h |
Stupeň přednastavení: 3
fungovat to bude ale špatně. s výpočty na mě nechoďte, jsem v počtech chabrus.
Nemůžeš si ho zvolit - je to zbytkový tlak, který je pro každý radiátor v soustavě jiný. Vysvětlím od začátku. Vidím, že si i pletete druhy tlaků. Takže máme dva tlaky - hydrostatický a hydrodynamický. Statický je způsoben výškou hladiny vody (to v případě otevřené expanzní nádoby) ev. přetlakem díky expanzní nádobě. Naopak tlak dynamický je způsoben chodem oběhového čerpadla. A od toho se odvíjí celá problematika tlakových ztrát v otopné soustavě. Vzhledem k tomu, že OS je v podstatě uzavřená nádoba, tak dynamické tlaky jsou zde ovlivňovány především čerpadlem.
Od čerpadla vedou trubky přes kotel a jednotlivé armatury do otopných těles. Každý úsek potrubí má určitou délku a dimenzi a od protékajícího množství otopné vody i odpovídající tlakovou ztrátu (dynamickou - statická se nemění). A každý okruh vedoucí od čerpadla k jakémukoliv radiátoru musí mít stejnou tlakovou ztrátu proto aby do každého radiátoru zateklo přesně stanovené množství topné vody. Tzn. že od čerpadla nejbližší i nejvzdálenější těleso má díky různému nastavení ventilu (nemyslím hlavici) stejnou tlakovou ztrátu.
Proto se musí spočítat tlakové ztráty - nejlépe v počítači - ručně už bych to nedělal. Doporučuji nějakého projektanta ústředního topení - viz http://www.ckait.cz/ Seznam AO tam si najděte okres a do oboru vyberte TE01 Technika prostř.staveb , vytápění a vzduchotechnika.
A rozhodně doporučuji dodržet doporučení výrobce a zapojit radiátor podle něho. Tzn. vstup dále od kraje a výstup blíže. Obráceně by to možná i nějak topilo ale vždycky blbě.
A pokud máš problém, žes to už zapojil obráceně tak na trhu jsou i výrobky pomocí nichž to jde napravit (otočit).
0x

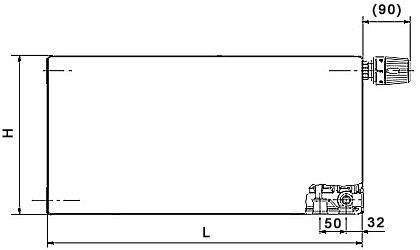

Přívod červený přes termoventil, zpátečka modrá. Pokud bude zapojený obráceně, jak tady někteří "taky odborníci"radí, tak nebude topit.
topí normálně, termo hlavice nefunguje jak jsem již popsal, zapojit dle výrobce
Pokud je již špatně zapojen, lze zakoupit takový prvek, právě pro tyto účely vymyšlený který prohodí vody. To aby se nemusely dělat vylomeniny na trubkách a třeba nezničily podlahy, zdi ... Zřejmě odborníci prohodí trubky celkem často, když něco takového někdo vymyslel a vyrábí a prodává se.
HOWGH
Tím bych se nechlubil, je to fušeřina. Ubývá celosvětově šikovných řemeslníků a přibývá neschopných managérů.

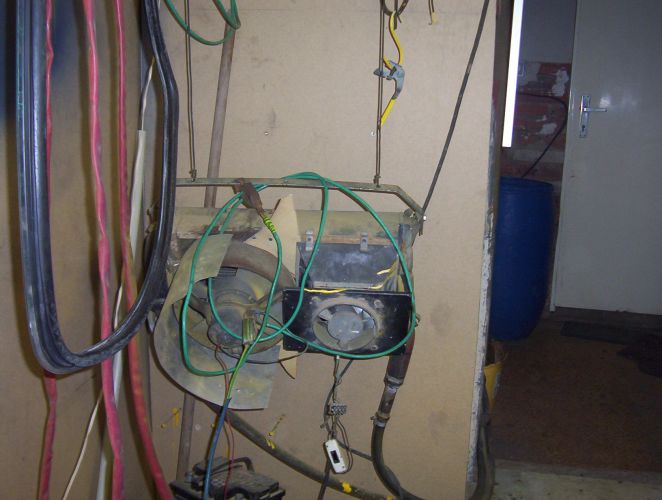

tím se chlubím, páč to byl pokus na využití radiátoru, Dokonce i chladič od auta topí na ústřední topení, zahradní hadice taky funguje...
doplněno 12.11.09 21:18:i takto lze topit
Takze chlapi, mam od jednoho "odbornika" topenare nainstalovanou soustavu a on ji zapojil opacne (proto jsem toto tema zalozil), ted jsem to zkusil zprovoznit a pravda je nasledujici-radiator topi mozna z 10%, protoze jak tepla voda priteka zespodu, tak okamzite stoupa vzhuru k odtoku (coz je pri spravnem zapojeni vtok) a nedochazi k rozlozeni toku po celem telese...no proste za 20 minut byla oblast cca 5 cm od prave strany telesa uplne horka (presne v trase toku mezi vstupem a vystupem), zatimco zbytek mozna vlazny, az uplne ledovy. Samozrejme, ze za nekolik hodin by se teleso asi ohralo vice, ale tak to fungovat nema...Takze tolik praxe. Nastesti je rozvod v ALPEXu, takze ho jen u kotle jinak ohnu a prohodim teplou s vratkou a bude vymalovano...
Ja bych chtel dneska delat nejaky remeslo! Na kvalitni praci a terminy bych hledet nemusel...jel inkasoval tezky haky. To je k posr...! Dneska aby si dobryho fachmana clovek snad vykouzlil...
To kamil, kdybych nedělal asi rok s vodaři a topenáři, i když můj obor je jiný a neměl jsem ho v rodině, tak bych neradil. Stačí něco okouknout, oprášit něco málo z fyziky a člověk o tom něco vím. Pokud chceš odbornou radu, tak musíš na odborné weby. Tady musíš odpovědi kontrolovat a ne jim věřit. Jsem rád, že někdo potvrdil moji odpověď. Nejhorší zoufalství je dohadovat se s někým, kdo nemá pravdu a za svým nesmyslem si tvrdohlavě stojí.
