Zapojení krabice - světel

díky za upozornění... OPRAVA...ne mimo krabici...ale...zelenožlutý se zapojuje mimo strojek... dráty jsou v krabici a spojí se wago svorkou..

a za předpokladu, že máš kabely v mědi a máš tam po 2 od každé barvy pokud máš hliník zapojení je trochu jiné

já vím, že bez známosti stavu se těžko radí...ale zase tu řešíme x krát omýlané téma...tazatel chce návod jak to udělat...ne odborný technický výklad..chce slyšet vem tohle a dej to tam...sám to píše...což nikdo z vás elektrikářu nikdy nenapíše...a i kdyby se tu všichni stavěli na hlavu...tak jediné co v této situaci můžeme udělat je to, že mu můžeme dát varování s výčtem rizik... jestli si pozve odborníka nebo se do toho pustí sám je jeho věc, s kterou nic neuděláme...

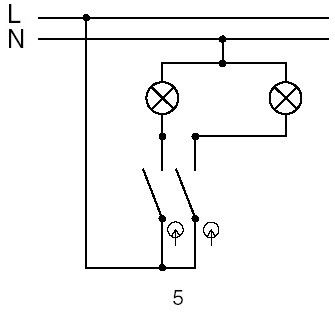

Krtku, nech už toho, tohlé schéma je mu úplně k ničemu. Majo78 nejspíš chce instrukce k zapojení krabice, která napájí ta světla a jejich vypínač. Má v ní celkem 4 přívody/vývody, což je 12 drátů. Já se té laikovy sebevraždy nemíním zúčastnit a tobě zkusím poradit totéž

krtek66 - "...akorát ti přibyde 1 hnědý kabel"

No já bych spíš řekl, že nepřibyde 1 hnědý kabel, ale jeden 3 žilový kabel s hnědým, modrým a zelenožlutým vodičem (mimochodem žlutý vodič se v běžných rozvodech nevyskytuje).

Vaše rady jsou poněkud mimo mísu.

magdon: psal jsem v to době kdy ještě neopravil tvrzení, že tam nebude zásuvka...tzn. bez zásuvky budou 3 hnědé žíly ve 3 kabelech. Jedna přívod 2 odvod. Žlutý tam není je tam zelenožlutý to je pravda...ale snad není blbej a vidí, že krom hnědého a modrého mu zbývá jen na kterém žlutá barva je..tak to bude asi ono...

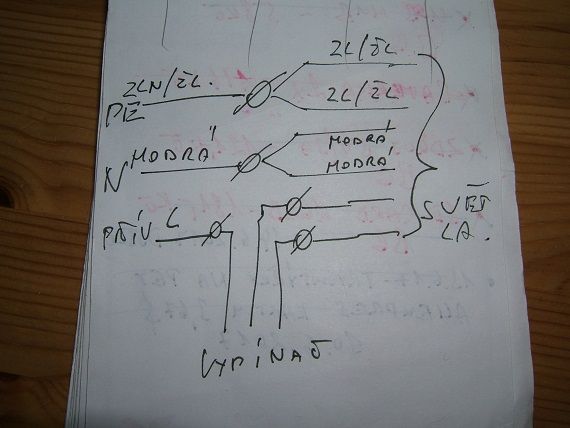

Kabel co vede z rozvaděče má 3 žíly...hnědá, modrá, žlutá..žluté kabely spoj wago svorkou s ostaníma přičemž 1 žlutý musí končit ve strojku zásuvky uprostřed...hnědý z rozvaděče zapoj do strojku (ze spod obyčejně u ABB výrobků)...tím máš napájený strojek...pak ti budou zbývat 3 hnědé (1x zásuvka 2x světla)...vem ty hnědé žíly od světel a píchni je do strojku z hora (TOP)..jedna hnědá žíla = 1klapka = 1 svorka = 1světlo...poslední hnědý musíš spojit strojek světlo (zespod) + strojek zásuvka (fáze je u zásuvky vlevo z čelního pohledu). modrý od zásuvky dáš do té svorky co ti zbyla (čili napravo) a u strojku světel by měly být taky zbylé volné svorky...nahodit jistič..proměřit zkoušečkou...namontovat...tohle je řešení pro CU kabely... izolace od žíly se oddělává cca 1cm, aby se zackvala do strojku nebo šla přišrubovat...fáze a nulák se nesmí dotýkat nebo ti to hodí zkrat a vyhodí pojistky.

Ber, ale taky ohled na to, že tohle je nejjednodušší případ zapojení...nikdo z nás neví v jakém stavu máš instalaci a co všechno jsi nám neřek, co znáš a co umíš...chtěl jsi to lajcky..máš to lajcky...

( Teď mě tu zas každej elektrikář bude pranýřovat)

krtek66 - Můžete mi, jakožto vysloužilému elektrikáři (18 let praxe jakožto elektromontér ČEZu, zbytek slaboproud) prozradit, jaký je rozdíl v zapojení vypínače mezi Al a Cu vodiči?

myšleno jako TN-C a TN-S píše, že má CU...takže nebude asi dávat nulák se zemí dohromady..

tady na té stránce bez ohledu na odvětví nebo kategorii dotazu může člověk vždy pouze předpokládat......a nevím teda, ale kolík by měl být vždycky nahoře...jestli ho dá někdo obráceně...tak to už je fakt pacient...snad vidí podle ostatních zásuvek jak to je namontované...takové věci snad nemusí člověk psát..a jestli mu to dělal stejný lajk...tak to tazatel nepíše...jeho problém, že dá málo informací...ale strašně se mi líbí jak tady každej elektikář (vždycky jen elektrikář) vyletí hned jak čertík z krabičky když si chce uživatel něco sám zapojit...byť se jedná někdy "jen o 3 dráty" . Člověk nemusí znát elektriku do detailu, ale nesmí být uplně blbej...když chce někdo stavět barák svépomocí nebo dělat jiné práce tak tolik povyku se nedělá...a taky by každej stavař mohl psát "zavolej si odborníka"...např. na osazení překladu do již postavené stěny, zbourání nosné stěny atd...

Krtek66 - Je rozdíl, když si laik něco sám z neznalosti špatně zapojí a zabijete ho to, nebo když ho to zabije, protože něco špatně zapojí podle rady jiného laika v dobré víře, že mu radí někdo, kdo má aspoň trochu ponětí, o co jde.

Taky byste považoval za dobré, kdybych tady někomu radil, jak má operovat slepé střevo, protože už jsem to párkrát viděl v televizi a nic složitého na tom nebylo?
