Dobrý den, ma dotaz. Dá se některý z těchto motorů,nějakým způsobem zapojit trojúhelník,hvězda? Díky
6x
Ani jeden neumožnujě přepínání hvězda/trojúhelník. Odpověď výše jest pravdivá.
doplněno 25.07.18 20:19:
U nás používáme převážně síť TN-C(S). Máme sdružené fázové napětí 400V (mezifázové). První elektromotor lze u nás pouze provozovat pouze v zapojení do trojúhelniku. Druhý pouze do hvězdy.
. Jestli pan "fero" žije v jiné zemi, či destinaci možné to teoreticky je. Ale všeobecně, i když budeme brát v potaz spouštění přes frekvenční měniče, tak je to neobvyklé,resp zbytečné... Pravda ale je, že se neptáte na konkretní věc...Přepínání Y/D, či možnost přepnutí při spuštění z Y do D...
3x

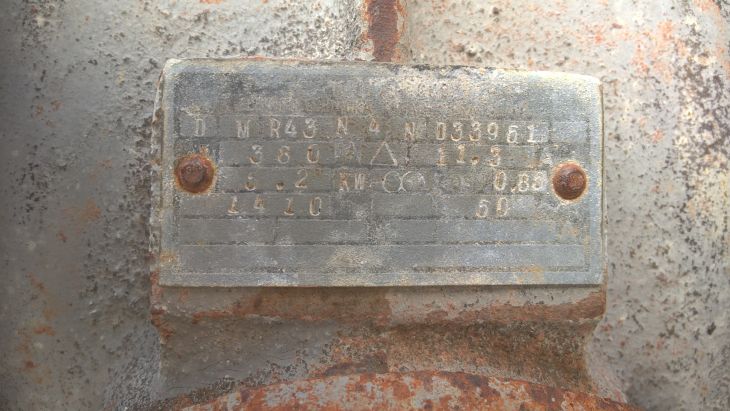

V naší síti, kde je združené napětí 3x400V lze pro rozběh hvězda/trojúhelník použít pouze ten první motor označený 380 Δ. Ten druhý motor lze provozovat jen do hvězdy (Y). protože má cívky na 220V a do trojúhelníka by na nich bylo 400V a to by se spálil.
Takže podle vás, by ten první motor šel zapojit na ten můj vypínač D/Y tak aby to nevyhazovalo jistič? Chápu to správně?
Ano motor s označením 380V Δ jde zapojit na přepínač Y/D, podmínkou je ovšem že musí mít vyvedené konce cívek do svorkovnice.
2x
Prosím přiložte foto štítku motoru... zpravidla elektromotory nad 3,5KW mají možnost přepínání Y/D.
doplněno 25.07.18 20:44:

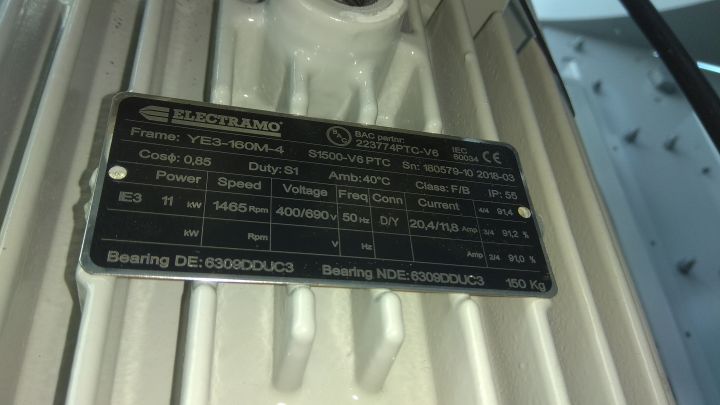

Pokud lze motor přepínat Y/D, musí být na štíku uvedeno 690V/ 400V. S tím, že motor zapojen do Y má výkon cca 1/3 dle štítku.. a má se rozbíhat bez ztížení (cirkula atd...)...
2x

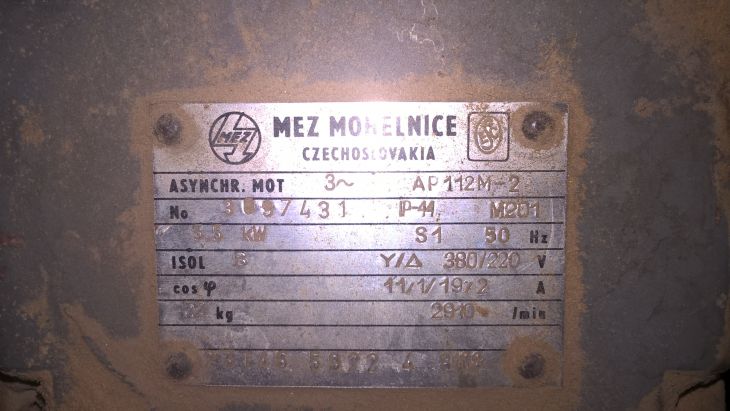

První dvě odpovědi jsou správné a i dostatečné. . . Motor na cirkulárce z obr. č. 2 lze skutečně provozovat jen do hvězdy, jestli ho máš správně zapojený a je dosud v pořádku a přesto vyhazuje jistič, elektrikář místo přepínání by měl spíš navrhnout vhodnější jištění. U šrotovníku je spousta možností, třeba byl už opravovaný a je navinutý jinak, nebo je zapojený jen do Y a vypínač ho jen prostě zapíná byť má páčka dvě polohy. Ale taky může být natolik robustní a přetěžování vydrží. Nevíme.
Motor šlape už druhým rokem,akorát musím rukou roztočit kotouč (což je dost nebezpečné) a pak to tak na 3-4 pokus rozběhnu. Jaký vhodnější jištění máte na mysli?
1x
Dobrý den,kolegové předemnou se mýlí,oba motory můžete zapojit jak do hvězdy(Y) tak do trojúhelníku(A).Jedná se o
třífázové motory na napětí 380 V-resprktive dnes na 400V.Způsob zapojení se liší jenom propojením cívek (vinutí)
na svorkovnici motoru.Různá napětí jak uvádí první případ je nesmysl. Zapojení do Y se používá u menších výkonů,
při vetších výkonech se zapojení provede tak,že rozběh motoru(se zátěží)proběhne jako Y a po rozběhu se přepne
do režimu trojúhelník,a to z toho důvodu,že motor má na svorkách konstantní napětí a nedochází k poklesu
výkonu.Odebírá ale více proudu.Jinak výkon při zapojení do Y je stejný jako při trojúhelníku.Přepnutí se provede
pomocí vypinače(musí konstruhován jak pr Y,tak A.
S pozdravem fero
Doplnění,až nyní jsem si všiml,že obě odpovědi byly docela dobře hodnoceny,ačkoliv obě jsou nesmysly.Tak sám
nevím, země bude asi taky placatá.
fero
Pro @mikihans-nesmysly píšete Vy,protože pokud by jste věděl o co se jedná tak po přečtení štítku na druhém motoru
budete vědět,že: při zapojení do Y bude svorkové napětí 380 V a motor bude odebírat I= 11,1A.Při zapojení do D bude
svork napětí 230 V a odběr proudu I=(3)½ x 11,1 =19.2 A.. To je ten důvod proč se používá Y pro rozběh a D pro provoz
v zátěži.Jinak výkon při Y = výkonu při D.
Nevím ,kde jste vzal napětí 690 V (zřejmně 3x 230) asi nevíte,že u třífázového proudu se součet napětí tak i proudu =0.
U prvého motoru pokud je zapojen do D,musí jít zapojit i do Y(na svorkovnici,vypinači s přepínáním Y-D,nebo přes
stykače. a rele).
Pro @ hlawata-děkuji za doporučení doplnění vzdělání,ale to jsem již provedl před více jak 60-ti léty.Zrovna tak
zapojení motorů do Y,nebo D,ačkoliv nejse eletrikář,ale k výkonu svého zaměstnání jsem potřeboval odborné
znalosti i ze strojařiny,fyzik.chemie,chemie a částečně i stavařiny. To za 1.
Za druhé: nevím proč mě tykáte já Vás neznám .Pokud si pamatuji tykali si s neznámími jen komunisté.Tím jsem nebyl
a nejsem.Takže pokud jste i nadále v jejich buňce tak si tykejte,ale mne vynechte.
S pozdravem fero
Fero, jak sám píšete, nejste elektrikář. Já dodám, že jste nezodpovědný a nebezpečný "kutil domácí", protože tu zatvrzele opakujete jako zjevenou pravdu polozapomenutzé a vámi špatně pochopené informace z cizího oboru.
Slušně vysvětlené je to tady, tak si laskavě doplňte vzdělání a nenavádějte lidi k potenciálně nebezpečnému experimentování s elektřinou.
Ten druhý (mohelnický) motor by sicve pro rozběh hvězda trojújhelník teoreticky použít šel, ale nejprve by si majitel musel (transformátorem) vyrobit síť se sdruženým napětím 220V. Napětí na svorkách motoru totiž neurčuje, zda je motor zapojen do hvězdy nebo do trojúhelníka, ale napětí dodávané ze sítě a to je pořád stejné - standardní sdružené napětí (mezi fázemi) je 400V. Když na standardní síťové napětí připojíte motor s vinutím dimenzovaným na 220V v trojúhelníku, stane se pouze to, že to izolace vinutí dříve nebo později vzdá a hodí kouřový signál o poruše..
Fero, motor na 230V nemůžete zapojit na napětí 400V! Tak to prostě je. Na rozběh na 400V síti potřebujete motor 690/400V.
400/230V můžete zapojit pouze do hvězdy na 400V.
1x
Podle fotek výrobních štítků a za předpokladu že mají motory klasickou svorkovnici se šesti šrouby:
První motor ano, lze přepínat zapojení Y/D
Druhý motor ne, musí být provozován pouze v zapojení do Y

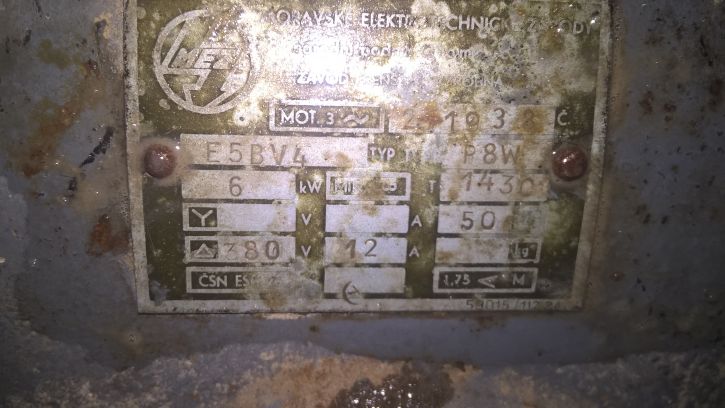

Třetí motor ano - lze přepínat zapojení Y/D - pozor má nižší otáčky.
doplněno 04.08.18 15:33:
Jsem si toho všiml až teď - pozor druhý motor má vyšší otáčky než první a třetí.
Tak ted jsem z toho jelen
Já co jsem kde pročítal tak všude uvádí že je třeba mýt motor s označením 400/690. mám ten druhý na cilkurálce a pokaždé než jí rozběhnu shodím 3x a více jistič.Pořídil jsem si proto vypínač A Y a chtěl ho zapojit. Elektrikář bohužel taky tvrdil že to nepujde. Proto jsem chtěl ještě nějakej názor,jestli se to přeci jen nějak nedá. Elektrice moc nerozumím
Ještě jedna otazečka. Jak je možné, že u rodičů mame šrotovník motor je tam podobnej 6Kw 380/220 Y/A a ten je zapojen na A/Y a funguje to?
už z principu nemůže tento motor používat rozběh Y/D, záleží jestli není třeba převinutý na jinou hodnotu napětí... Ať mi někdo vysvětlí, když zapojím motor do trojůhelníku, kde je vinutí 220V , jak to může dělat dobrotu při napájení 400V...
Pokud se tím někdo živí, tak ví ,že je to nesmysl a u těchto motorů nelze používat rozběh Y/D.. v naši síti 400V !
To tě stejně asi nemine (tj. nový motor). Nedržící jistič, nucené roztáčení asynchronního motoru, to jsou jasné příznaky velkého problému, měl by jsi ho vyřešit dřív, než se ti stane nějaký úraz. Nejspíš zničený motor, ale taky možná jen chybějící jedná i dvě fáze v napájení. Ten motor rozhodně nemohl "šlapat" dobře.
Díky, super. Použiju nejspíš ten třetí, otačky nejsou problém.To už je mechanika Přehodim řemenice, popřípadě si vyrobím novou.Mam kotouč pr.600mm max otačky 2550. Momentálně tam mam řemenice cca pr15 a pr9 do pomala, když je otočím tak bych měl být na cca 2330ot/min což je pořád ok. Původně sem tam měl kolem1850ot/min. Je to jen hrubý výpočet až sundam ty řemenice tak všechno změřím a doladím jak bude třeba. Jak říkam hlavně aby to fungovalo na D/Y zbytek už je vpoho Ještě jednou DIKY
