Zdravím, potřebuji zapojit 3f motor na přepínač hvězda / trojúhelník. Na přepínači jsou kontakty U1, V1, W1 , U2, V2, W2, U3, V3, W3. Na svorkovnici na motoru jsou kontakty označené U, V, W (asi začátky vinutí) a Z, X, Y (konce vinutí? ). U1, V1 a W1 na přepínači bude asi přívod, ale jak propojit přepínač se svorkovnicí motoru?
Děkuji za rady.
3x
To není snadné popsat, tak aby to laik dokázal zapojit. Musí se to sfázovat zkoušečkou. Nemontuj se do toho. Jaký příkon má ten motor, musí se spínat tímto přepínačem?
nevím co by jsi musel sfázovat zkoušečkou, to je naprostý nesmysl, ty musíš jenom podle plánku pouze nezaměnit začátky s koncem, nic víc nic míň! To že se používají měniče ví snad každý, nebo rozběh pomocí YD se stykači, ale kolega se ptá na zapojení přepínače YD, předpokládám, že má přepínač YD... Zásadní rozdíl je v tom, že přepínač stojí cca 1000 Kč a měnič na 17kw začíná třeba na 20.000 Kč...
Přepínač byl doma, je to starý typ. Mě šlo jen o to, které kontakty jsou přívod, které přijdou na začátky vinutí a které na konce vinutí. Na internetu jsem samozřejmě našel spoustu informací, ale všechno se to vzatahovalo na novější typ, které to mají značené jinak.
0x

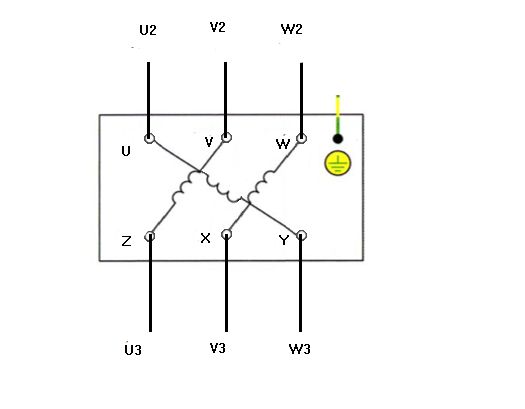

Pokud jsi elektrikář, ale nezapojuješ často motory, zkusím spíš napovědět, jinak to nech na někoho, kdo už pár motorů připojil. Můžeš si jinak ten přepínač zničit (kontakty+pokovení okolí kontaktů, nepoužitelnost). Nepřidal (neofotil) si schéma zapojení přepínače, takže jen odhadem podle svých zkušeností ty U1 V1 W1 jsou přívody do přepínače, U2 V2 W2 připojit na svorkovnici motoru na U V W(začátky vinutí) a U3 V3 W3 připojit na Z X Y (konce vinutí). Otázkou je, jestli jsou ty tři vinutí motoru správně přiřazeny na "šrouby" svorkovnice. To musíš proměřit a nejlépe zakreslit na kus papíru-kdyby náhodou. Při tvém zapojení s použitím přepínače Y/Δ nesmí být použity žádné propoje ( klemy ) mezi "šrouby" svorkovnice motoru! Do motoru by měly jít dva kabely (nebo jeden sedmižilový). Potom je tu ještě směr otáčení a napětí, které můžeš na motor připojit!. Přidávám obrázek motorové svorkovnice s připojením/označením podle tvého přepínání- VŠE JE POUZE DLE ODHADU A BEZ PROMĚŘENÍ PŘED SPUŠTĚNÍM NAPĚTÍ DO MOTORU HROZÍ ZNIČENÍ ZAŘÍZENÍ I JISTĚNÍ OBVODU (POJISKY, DEON, JISTIČ, OCHRANA..)
Díky, potrvrdil jste mou domněnku. Vinutí jestě propípnu, co kdyby. Klemy ve svorkovnici samozřejmě nemám, tak blbý nesem, pár motorů jsem už zapojil, ale vždy jen se stykači, nikdy ne pomocí těchto vačkových přepínačů.
takže jen pro kontrolu:
U2 - U
V2 - V
W2 - W
U3 - Z,
V3 - X
W3 - Y
Cena měniče by v tomto případě přesahovala cenu celého zařízení, takže to nepříchází v úvahu ...
