Dobrý den, je spravně zapojené světlo?
do vypínače mi jde přívodový kabel 1,5 - tři dráty. Z vypínače ke světlu mi jde také kabel 1,5 tři dráty.arvy ZELENOZLUTY, MODRY , HNEDY
Je to tak správně?
Bude vadt, když od toho světla ještě potáhnu dál kabel k pro další světlo? svitit budou pak současně.
Díky za radu Pavel
3x
Ano, Vaše úvaha je správná, i když Vá tu někdo tvrdí opak. Spojte modrý s modrým a zelenožlutý se zelenožlutým v krabici pod vypínačem vhodnou svorkou (wago, čokoláda) a hnědé připojte k vypínači. Stejný kabel můžete samozřejmě táhnout od světla k dalšímu světlu. Bude to fungovat, bude to podle předpisů a bude to bezpečné.
2x
Takže upřesněte co je kam zapojeno a pak se dá říct, jestli je to dobře.
Jinak kabel je použitý správný.
A jak to pak vyřešit pokud je vypinač kovový. Zde musí být zapojena ochraan zemněním na kovovou část vypinače.
mikihans - "modrý je ve vypínači zbytečný, pokud nemá doutnavku a žlutozelený nemá ve vypínači vůbec co dělat".
Na to jste přišel jak? V dnes běžných bezkrabicových instalacích je zcela běžné (a dokonce podle předpisů), že vede kabel přímo do krabice pod vypínačem a stejný kabel od vypínače ke světlu (případně k dalším vypínačům v okruhu). V krabici pod vypínačem je příchozí N (modrý) spojený s modrým odchozím N a příchozí PE (zelenožlutý) se zelenožlutým PE odchozím. L (hnědé) jsou připojené na svorky vypínače. Takže ten modrý i zelenožlutý sice nesmí být připojený k vypínači, ale v krabici vypínače být může (jinak to ani bez odbočných krabic nejde).
ivanhorsemann - Elektrikou se zabývám skoro 1/2 století, ale běžný vypínač, který by se musel uzemňovat, jem ještě neviděl. Možná se ale pletu, můžete mi na nějaký takový dát odkaz?
Navíc nemůžeme tušit, zda to má správně zapojené, když pouze napsal, jaké vodiče mu tam vedou, nikoliv jak je má ZAPOJENÉ.
mikihans - to já to zase pochopil tak, že tazatel ještě nic zapojeného nemá, neví, jak na to a proto se tu ptá.
Tazatel je laik, takže přesnou formulaci otázky je vhodné brát s rezervou. Myslím, že v tomhle případě je smysl i tak jasný. Tazatel nepsal, že by měl PE k vypínači připojený, ale že je ve vypínači (což není úplně totéž). Laici často za vypínač označují prostě to, co je vidět, i to, co je skryté pod tím. Já se za laika nepovažuju, ale taky řeknu, že "kabel vede do vypínače" a nikoliv že "kabel vede do krabice pod vypínačem". Je to jen slovíčkaření (i když může být zavádějící).
A vzhledem k autorovu doplnění "myslíš, jako dát do cokolády mody s modrym a zlutozeleny se zlutozeleným?..To sem neudělal...
" si tím jistý nejsem pořád.Magdon - pohopil jsi to uplně spravně. Kabel mi jde do krabice kde bude vypínac...Chci zatím jen připravit kabely..nez prijde někdo kdo mi do zapojí...Potřeboval jsem dotiz udělat nějaký zedníck práce...a necekat nez mi to někdo zapojí...Mezizím mám zet ohozenou, strop oblozený... já muzu delat neco jiné
nekdy musí byt informace uplná...a bez chyb...ale blbne mi klavesnice..a nektere písmenko nekdy vynechá...za to se omlouvám
2x
0x
světlo se zapojuje tak, že v krabičce se spojí zeleno/žlutý dohromady (mimo strojek) a pak (ve výsledku je to jedno) na jeden konec strojku hnědý, pod něj zas hnědý a vedle modrý a zas pod něj modrý...hotovo...u světla se pak zapojí barvy dle svorek na světle..
krtek66 - "...na jeden konec strojku hnědý, pod něj zas hnědý a vedle modrý a zas pod něj modrý..."
Proboha, co je to za pitomost?

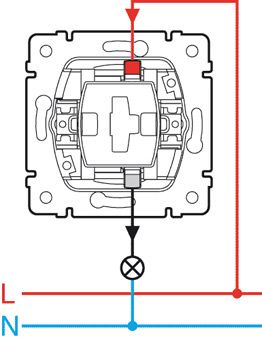

No češtinsky je to špatný..já vím..psal jsem to v rychlosti...ale myšlenka je správná..prostě takto podle obrázku ...přívod odvod
No jo, ten obrázek máte sice dobře, ale je tak trochu mimo dotaz.
"Češtinsky" mě to ani moc nezajímá.
Tak to dopadá, když o elektikářských věcech meditují amatéři. Mělo by být zásadou, že na odborné dotazy v oblasti elektrotechniky, bude odpovídat odborník, protože zde víc než jinde, jde také o bezpečnost. Mimochodem, to propagování bezkrabicové instalace je "pěkná" pitomost. Možná to ušetří náklady, ale v případě poruchy nic neproměříte, protože se k svorkám nedostanete."Zlaté odbočné krabice".
@ferax: Jaktože se nikam nedostanete? Stačí povolit dva šroubky a vyklopit vypínač ven, a už máte spoje přístupné a můžete měřit. Naopak nemusíte tahat schůdky, abyste se vůbec dostal někam k odbočné krabici, nehyzdíte si vzhled místnosti popraskanou barvou kolem krabiček, do kterých potřebujete lézt, ušetříte si práci i materiál...
Opravdu nevidím jedinou výhodu v dělání odbočných krabic.
@ferax tak mi prosím sdělte, v čem shledáváte onu výhodu odbočných krabic? V čem je jednodušší vzít si schůdky a odšroubovat barvou zamalované víčko, než vycvaknout krytku vypínače a odšroubovat dva jeho šroubky? Navíc závada může být i v samotném vypínači, takže je stejně někdy potřeba otevřít i ten.
mikihans - ze zkušeností, které mám, je to přístupnější a přehlednější, protože v odbočných krabiccích jsou většinou svorkovnice hned pod víčkem. A s tím odlupováním malby bych to tak dramaticky neviděl, to se dá řešit opatrnou manipulací. Samozřejmě se to nepovede vždy, ale není to zásadní problém. Prostě jsem stará škola a vyhovuje mi to tak. A pokud se mám někdy k instalaci vrátit, vždy to budu preferovat.
