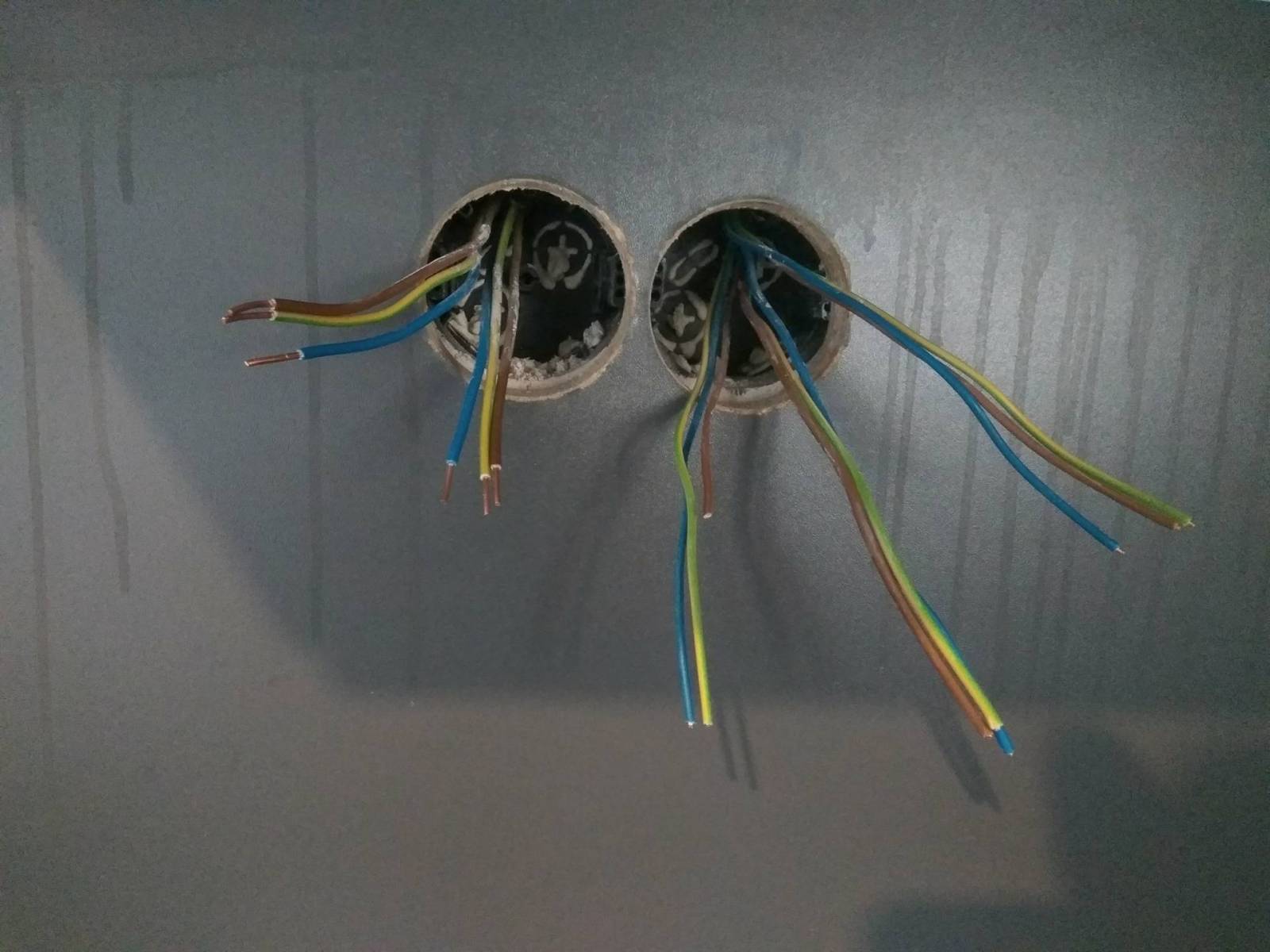

Zdravím, nějak si nevím rady jak zapojit tento vypínač, v levé krabici bude zásuvka ta mi problém nedělá, nic méně z pravé krabice trčí 9 kabelů, do vypínače mohu dát jen 8... víte někdo v jakém postupu má být vypínač zapojen?
5x

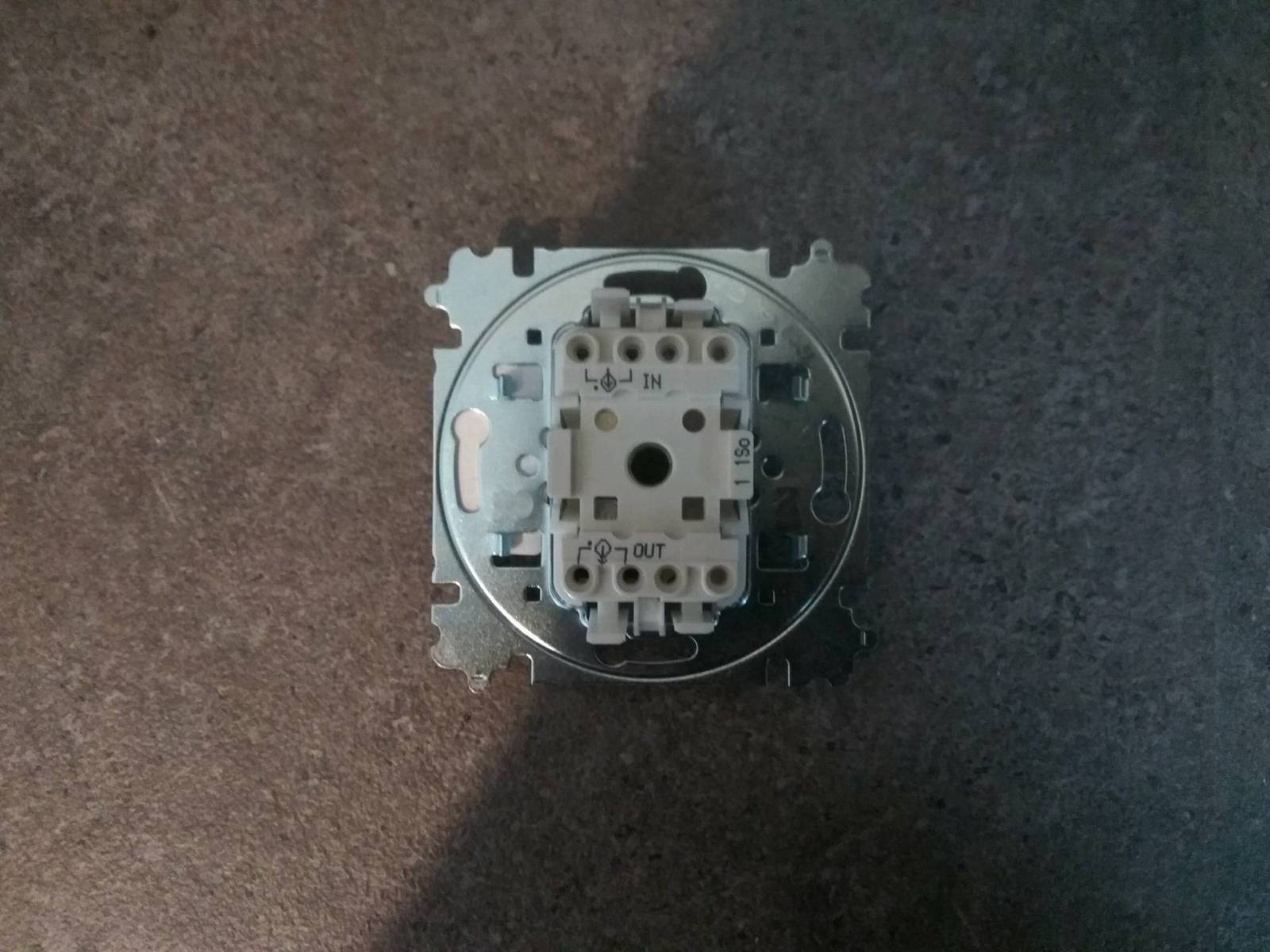

Tak zaprvé - do toho vypínače nemůžete zapojit 8 drátů, ale jen 4. Mimo to se mi nezdá, že byste tam měl mít zrovna tenhle vypínač.
Za další - Je to prosté, máte tam 3 třížilové kabely (nikoliv 9 kabelů). Jeden je přívod od jističe, druhé dva pak odchod ke světlům (případně k dalšímu vypínači někde jinde). Takže spojíte všechny 3 modré, stejně tak všechny 3 zelenožluté, přívodní hnědý připojíte na jednu svorku "IN" vypínače, na další 2 svorky "OUT" připojíte ty 2 další. Ale ten výstup může být i jinak, záleží na tom, jak to má fungovat.
Ale na Vašem místě bych to svěřil odborníkovi.

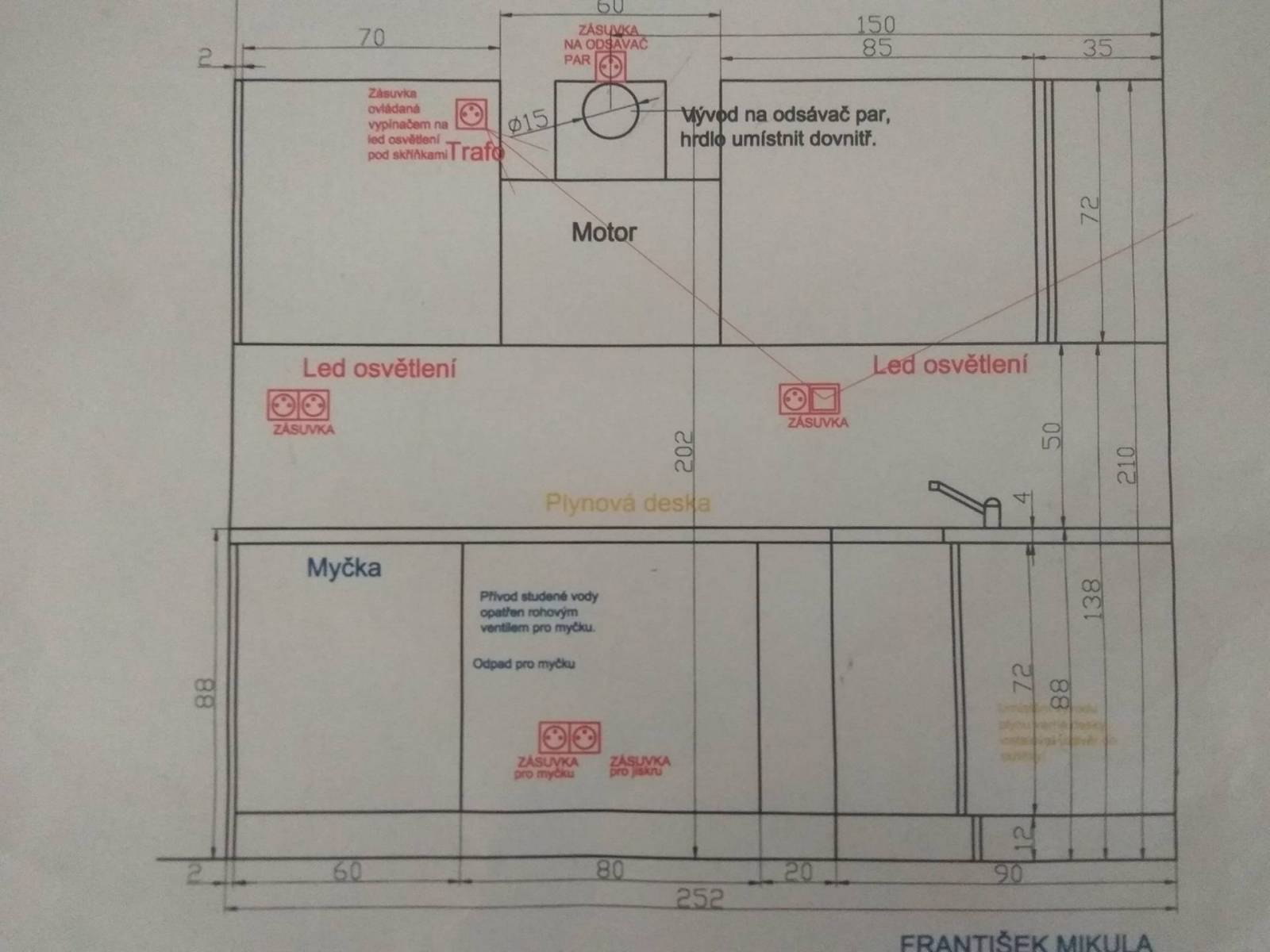

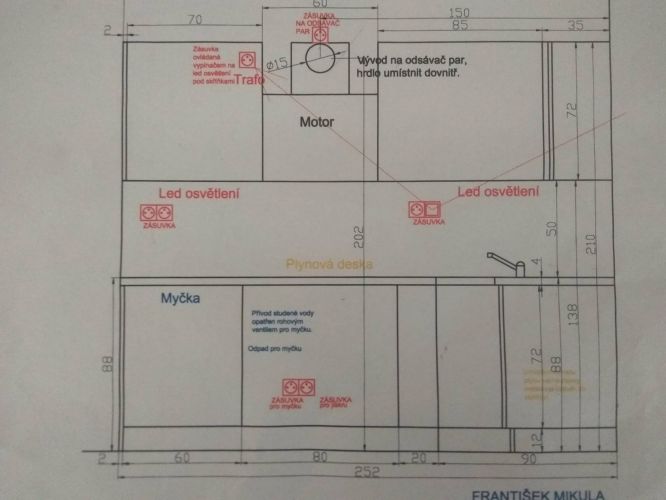

Podle obrázku to vypadá, že bude potřeba spínat dva okruhy, tudíž je potřeba použít dvojvypínač, což tohle tuším není.
Základní znalosti jsou, jen s vypínačem jsem nikdy nepracoval... myslíte teda svorkou spojit modré a ochranku (zelenožlt.) a použít pouze fáze?
pepko - "Základní znalosti jsou..."
NEJSOU! Co považujete za základní vědomosti? Kdyby byly, nemohl byste se ptát na tu nejzákladnější věc.
Ovšem, spojit zvlášť všechny modré a zvlášť všechny zelenožluté - nikoliv dohromady modré se zelenožlutými. Přes vypínač samozřejmě jen a pouze fázi.
Nic ve zlém, z Vašeho příspěvku to není úplně jasné (cituji: "spojit modré a ochranku")
. A nepleťte si vodiče a kabely, to není totéž.
2x

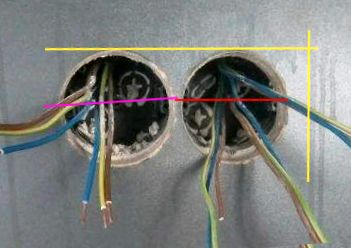

Na takhle položenou otázku se prostě nedá odpovědět jinak, než: "Zavolejte elektrikáře". A mimochodem, zdá se mi to, nebo je každá krabička jinak vysoko?
Když budu předpokládat, že voda po zdi tekla kolmo dolu a srovnám obrázek podle toho, jsou krabičky přesně vodorovně. Akorát ta levá je jehce pootočená, ale to celkem ničemu nevadí.
Vypadá to že je to nakřivo vyfocené a s dvojrámečkem to tam vejde naprosto v pohodě.
K dotazu: vzhledem k tomu že vůbec nevíte co a jak máte zapojit (snad nechcete žlutozelený a modrý zapojovat do vypínače?), zavolejte si elektrikáře.
vypínač je pouze jeden (ten na obrázku) vede to ke dvěma zásuvkám,ve kterých budou zapojené trafa na ledkové pásky
1x
Tvoje základní znalosti jsou takové jako by jsi věděl, kde je slepé střevo a chtěl ho operovat. Sám v tom budeš tápat a výsledek bude nejistý. Nikdo Ti ještě neuvedl, že silové rozvody jsou vyhrazeným elektrickým zařízením, na které se vztahují jak technické normy a předpisy výrobců, tak i právní předpisy. Tvé kutilství může ohrozit nejen Tvoji bezpečnost a zdraví, ale i ostatních uživatelů el. instalace. Mám za sebou 20 let revizní praxe, viděl jsem mnoho instalací provedených odborně a kvalitně, ale i mnoho instalací, které bohužel vzaly život. Svěř to opravdu odborníkům.
