Dobrý den,

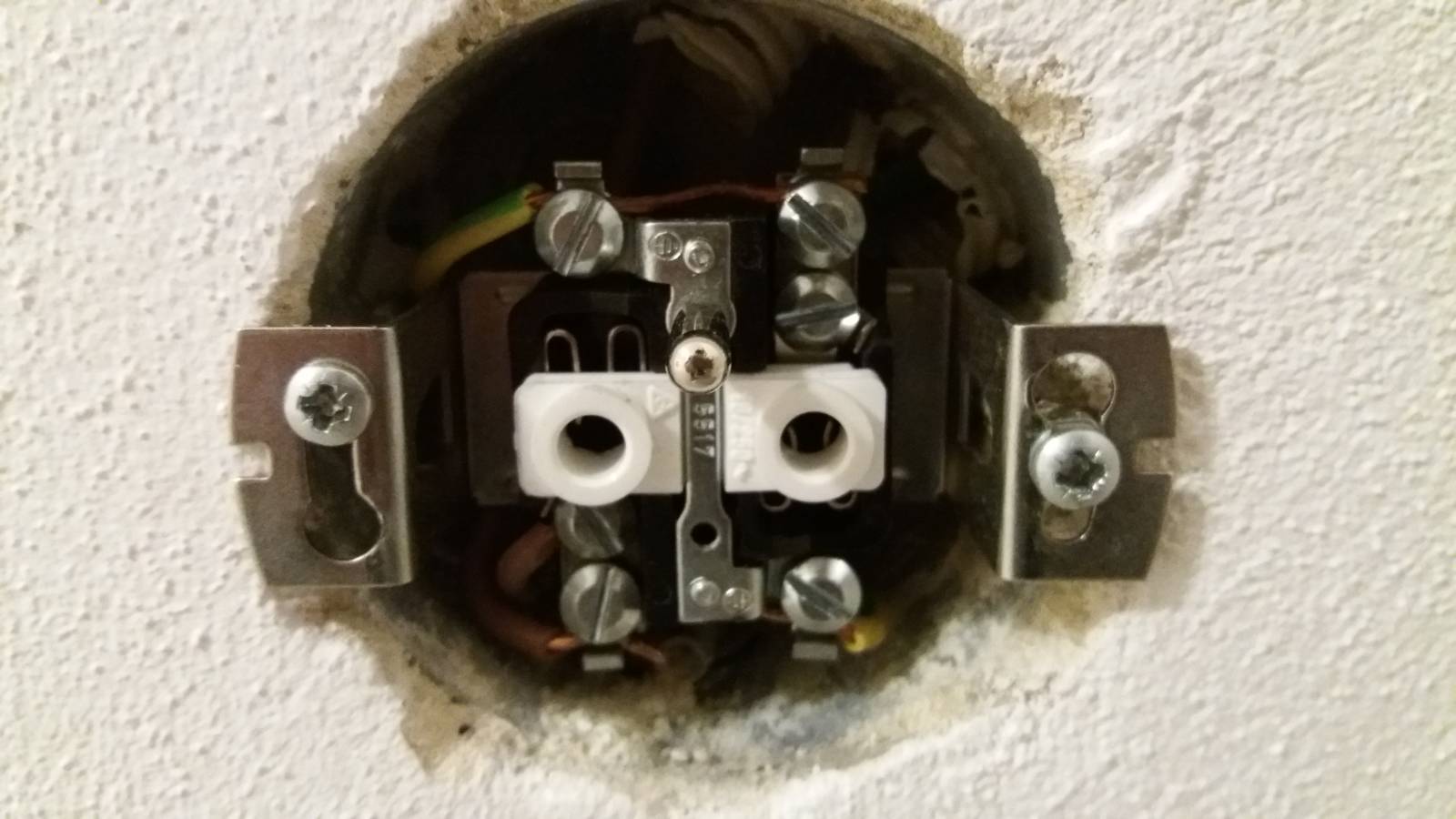

chci se zeptat pro kontrolu zda jsem správně zapojil zásuvky po rekonstrukci pokoje. Z krabice lezou 4 dráty - je to ale dvouvodičové zapojení kde lezou dvě fáze a dvě země. Čili jsem zapojil oba dva dráty fáze na levou zdířku. Poté jsem zkoušel zapojovat zelenožlutý drát do pravé zdířky, s jedním zelenužlutým drátem zásuvka fungovala a s druhým ne ( to byl asi ten co jde k další zásuvce). Poté jsem tedy zelenožlutý drát (se kterým zásuvka fungovala) dal prvně na kolík dolů a poté jsem dal druhý zelenožlutý drát (který vede k další zásuvce) také prvně na kolík a jeho konec na pravou zdířku. Takto jsem to udělal u všech zásuvek. Viz foto.

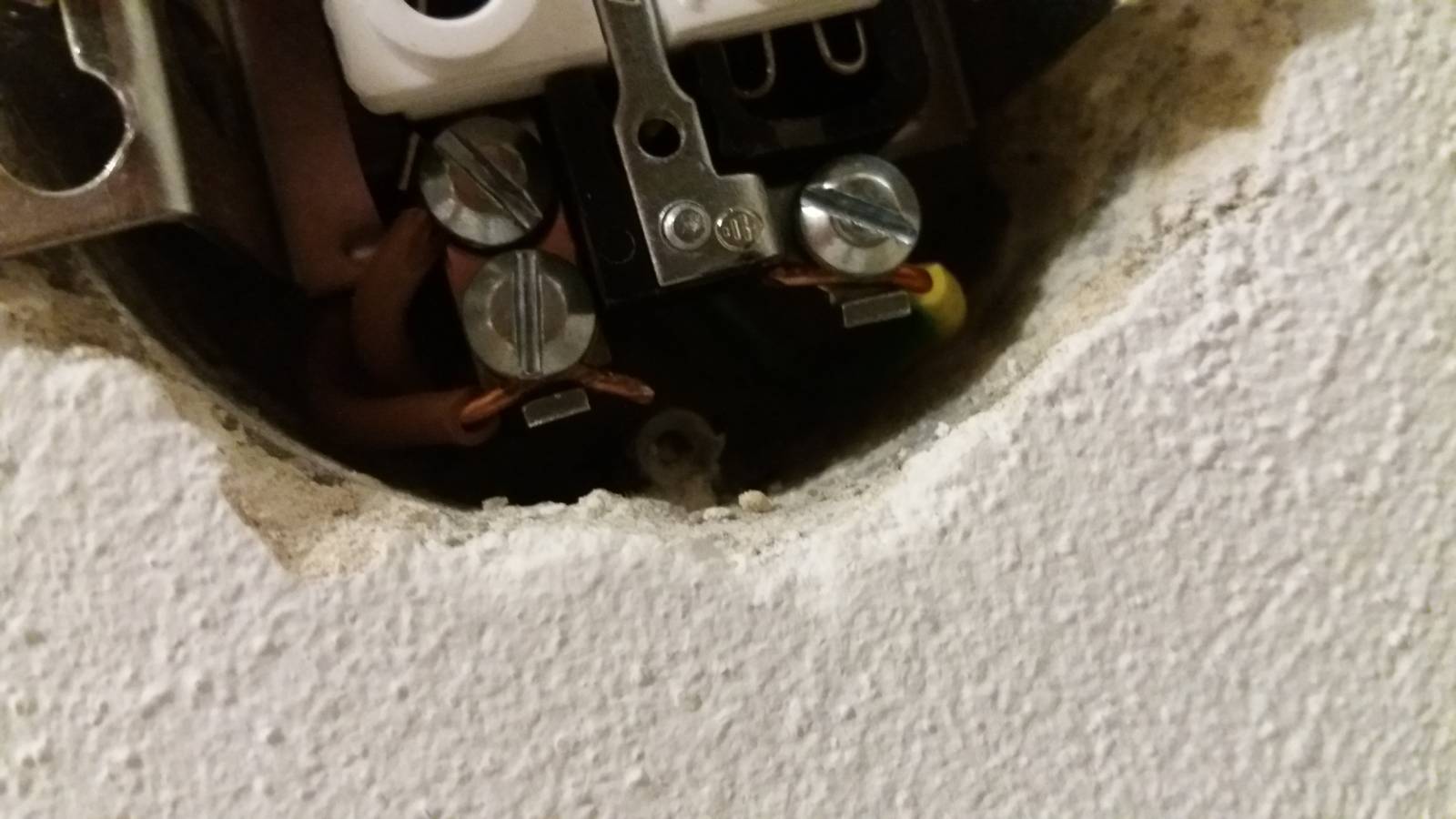

Další dotaz je že při zapojování se omylem nevypojily pojistky a došlo ke zkratu kdy se dostal drát fáze na zem u zásuvky, vyhodili se pojistky, ty jsem pak nahodil a vše jede v pořádku. Jen ta zásuvka je mírně začernalá na železné části, plasty nepoškozeny viz. druhá fotka, ale není to skoro vidět. Je tu potřeba něco dál zkontrolovat, vyměnit, nebo když vše jede tak to nemám řešit?
1x
To je nemilé, právě jsem ty pokoje kompletně udělal znovu, omítky, stropy apod... jedná se o ložnici a dětský pokoj, kde nebudou odběry el. energie nikterak velké a proto mi bylo řečeno že nové rozvohy nejsou zapotření. Proč myslíte že jsou zapotřebí nové rozvody prosím?
Děkuji
Jenicek psal vhodná, ne nutná. Ale jestli je to DĚTSKÝ pokoj, tak i já bych se přimlouval za rekonstrukci (v ideálním případě) nebo aspoň za doplnění ochrany proudovým chráničem Ir=max. 30mA.
Jde o to, že máte rozvod dvouvodičově a to má své nevýhody. Jednak z hlediska možného vzniku požáru v dětském pokoji, ale hlavně kvůli možnému úrazu el. proudem. Může se totiž stát, že kvůli někomu cizímu (kdo bude rýpat do společné části instalace), nebo kvůli náhodné kombinaci poruch se může na kolíku zásuvek a kovových částech všech připojených spotřebičů ve Vašem dětském pokoji objevit napětí 230V.
Jestli to nechcete překopávat celé, zvažte aspoň doplnění těchto zásuvek na vhodná místa. Není to všespásné, ale jestli se vám opravdu nechce do rekonstrukce na třívodičový rozvod, je to to asi to nejrozumnější co se dá dělat.
A zdá se mi to nebo za pravou dutinkou vede hnědý vodič?Jde o to že jsem před pár dny domaloval, předtím jsem měl kompletně sešrkábané omítky a nyní jsou udělané znovu, takže mě mrzí že jsem to neudělal předtím (rekonstrukci el. rozvodů). Bavil jsem se totiž s jedním elektrikářem a říkal, že není nutné dělat elektriku novou, takže jsem dal na něj a nechal vše jak je.
"...nebo za pravou dutinkou vede hnědý vodič?"
Já tam teda hnědý vodič nevidím, ale i kdyby tam byl, čemu by to vadilo?
0x
Ještě je potřeba ve všech zásuvkách okruhu vadaskou zkontrolovat, že fáze je skutečně vlevo a proti zemi není na žádném kolíku ani pravé zdířce napětí.
Bylo by lepší vést oba zelenožluté dráty kolíkem "skrz" v jednom kuse a ukončit je na pravé zdířce( tak jako máte horní drát na první fotce), ale na amatéra je to dobrý.
P.S. Konečně dobře položená otázka!
doplněno 03.04.18 21:40:
Ještě koukám, že jeden(spodní) fázový vodič jde pod šroubek z druhé strany - při dotahování ho to vysunuje ze svorky.
Děkuji za rychlou odpověd.
1) myslíte to tak, že zelenožlutý drát na spodu kolíku bych měl také víc obnažit a vést stejně jako ten co je nahoře? takže by šly dva vedle sebe rovnoběžně? Je to velká chyba kdyby to tak nebylo, nevím totiž jestli bude dostatečně dlouhý.
2) ještě bych se rád vrátil k tomu zkratu, pokud vše funguje, nemusím nic dál řešit?
Děkuji
Nic neobnažuj,nech to jak to je.Hlavně pořádně dotáhnout šroubky. No já si zásuvky změřím Zerotestem po instalaci. Pokud máš známého revizáka nebo elektrikáře který na to má měřák tak si to nech přeměřit. Jistota je kulomet
Není to velká chyba, spíš to je takový dobrý zvyk.Rozvod v síti TN-C je prevít a člověk (když může) tak dělá všechno pro to, aby to udělal co nejlíp. Pokud budete mít přívodní PEN nejdřív na kolík a nepřerušeně pak na pravou zdířku. Můžete pokračovat do další zásuvky klidně i jen z druhé svorky "kolíku".
Pokud jde o zkrat, tak ten Vám mohl, nebo taky nemusel, někde cestou od poruchy ke zdroji vypálit, povolit, poškodit nějakou svorku. Z 99,5% se nic neděje a fungujete vesele dál.
0x
myslíte ty šroubky u kolíku které drží zelenožlutý drát? netušil jsem že musí být mosazné, já ty zásuvky už takto koupil.
Jenicek - Mosazné šroubky se už řadu let v zásuvkách nepoužívají. A že je to na požár je nesmysl, mosazné šroubky byly u ochraných kolíků, kde běžně žádný proud neteče, tudíž se nemohou ani zahřívat. Jiná věc je samozřejmě případný přechoďák u kolíku z pohledu bezpečnosti před dotykem.
0x
0x
máte asi dvojvypínač a tím rozdělené fáze na lustr.Zřejmě tam jsou 2 fáze a PEN.Nic divného v tom nevidím.A bylo myšleno kolika Ampérový jistič je na tom okruhu,kde jste měnil zásuvku.
Mrknu jsem na to a, světla nejsou na dvojvypínač. Ze tří drátů je jen jedna fáze. Jinak jističe mám osvětlení dva okruhy na 10A, pak jsou tu okruhy 2x zásuvky, kotel, sporák, pračka vše na 16 A.

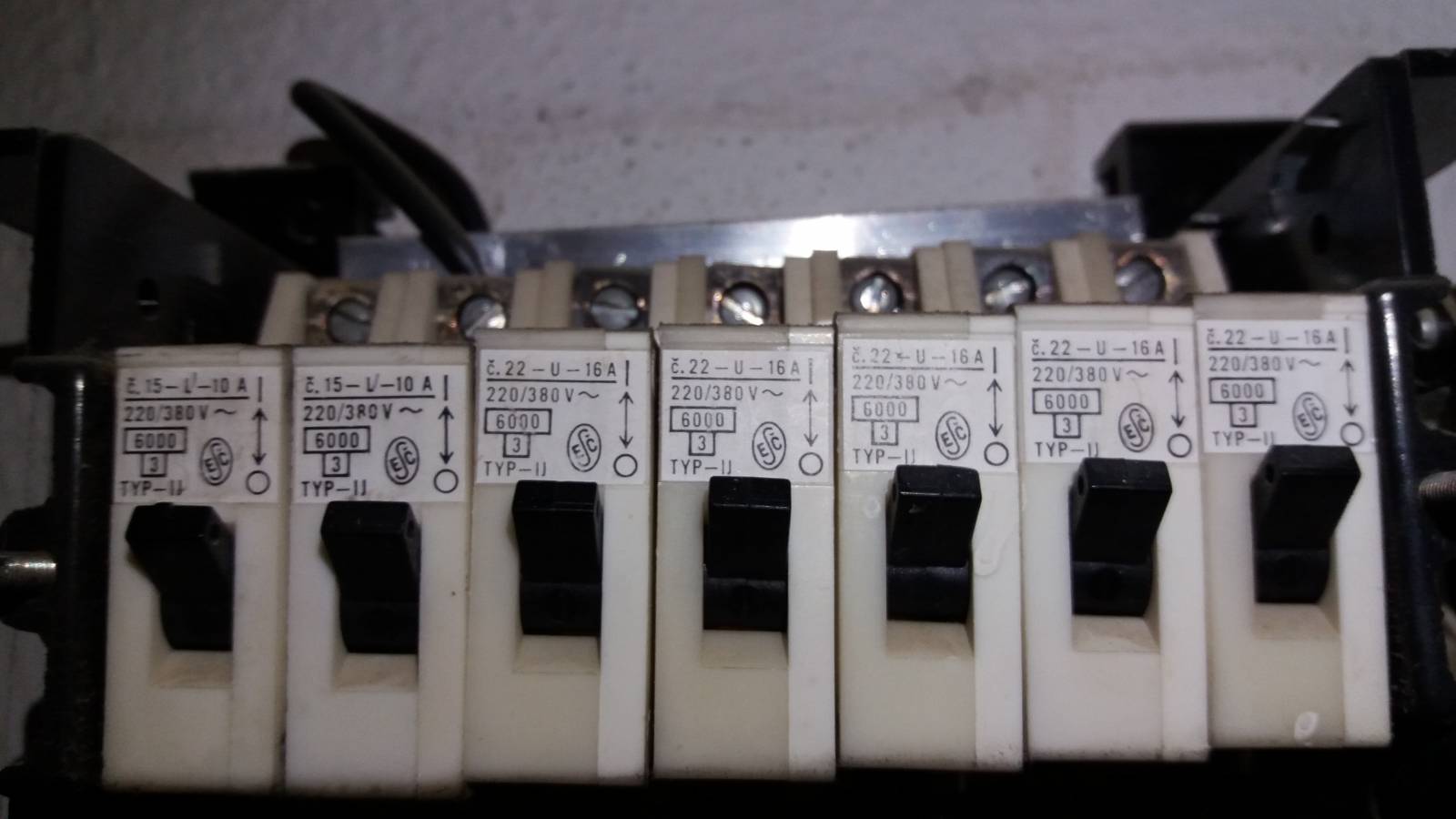

Ve dvou pokojích jsou barvy hnědá, modrá, zelenožlutá (přičem modrá funguje jako pracovní vodič, je to barevně prohozené). V obýváku je hnědá, černá, modrá. Fáze je vždy jen jeden drát. Tady na barvy asi nikdo moc nedbal. Přikládám foto, je to pojistková skříň co máme doma, snad jsem vyfotil to oč jste žádal.
0x
Za druhé: kde máte v rozvaděči modré N vodiče? Nikde je nevidím.

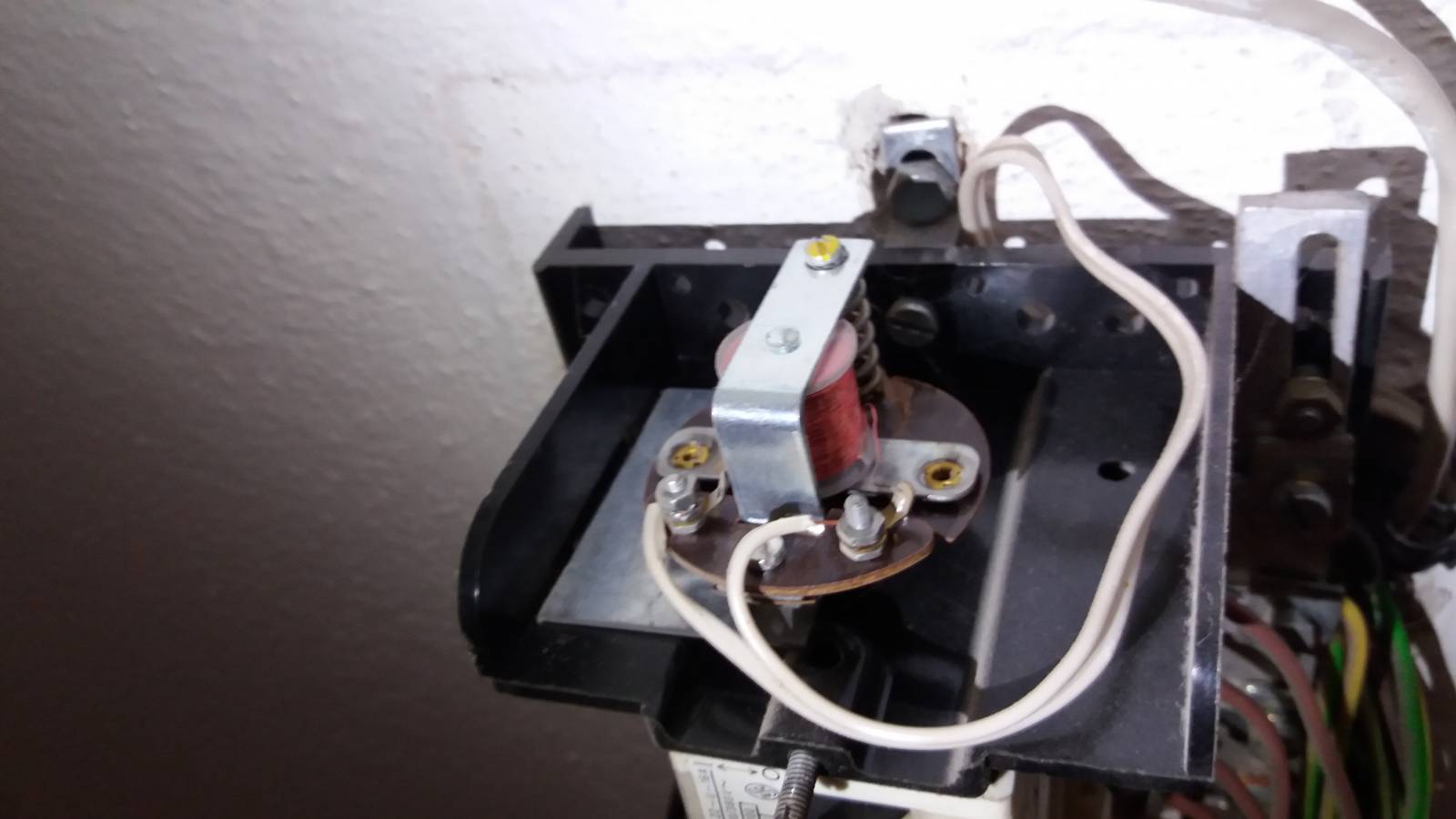

A ten třetí obrázek je co? Zvonek?
Doporučil by som vám neradiť v elektrike,očividne tomu nerozumiete a vystavujete ľudí nebezpečenstvu.
@slavco31 Já bych se tady Jeníčka zastal. Do jeho rad se snažím nekecat, ale určitě bych neřekl, že vystavuje lidi nebezpečí, nebo radí nějak super extrémně mimo. Jeho rady v některých tématech sleduju a kdybych si něčeho takového všimnul, reagoval bych. A že tomu nerozumí... no nikdo nejsme superman abysme rozuměli všemu. Jeníček má ale snahu a je potřeba se na to dívat, že tazatel ani majitel stránek za to nikomu z nás nezaplatil ani kačku. Takže za tu cenu se tazateli dostalo luxusního přístupu k jeho problému. Kdyby si mě k tomu zavolal "na radu" tak bych tam strávil necelou hodinku a s nějakou krátkou cestou po městě bych si neřekl míň než o 600Kč.
Slavco - Já teda na Jeníckovych odpovědích nic tak strašně nebezpečného a špatného nevidím. A budu upřímný, nad Vašimi elektro - odpověďmi občas kroutím hlavou.
0x
Navíc píše o modrých vodičích v instalaci a já je v rozvaděči nikde nevidím a k tomu má ještě síť TN-C a v té se modrý vodič nevyskytuje.

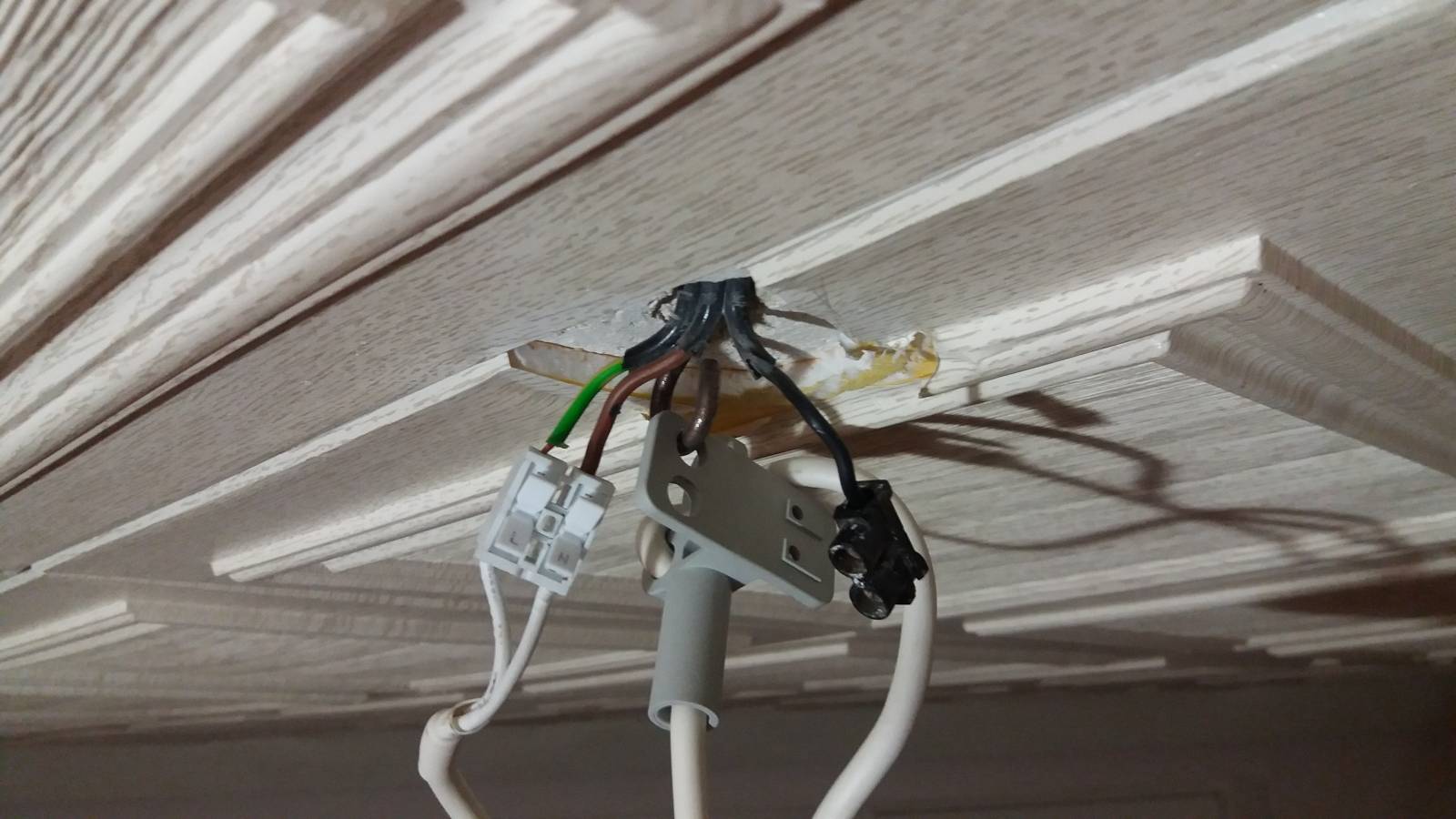

Ten modrý vodič je jen u lustrů v ložnici a pokoji (celkem ze stropu lezou 3 dráty). V obýváku a kuchyni také lezou tři dráty ale barevně jsou černá, hnědá a zelenožlutá - viz. foto. Já už do toho víc vrtat radši nebudu, v elektrice se nevyznám, takže radši povolám na konzultaci elektrikáře - potom pro zajímavost napíšu co a jak řekl. Jinak ten třetí obrázek je pravá boční strana jističe.
hnědý je L (fáze) !TEN ,CO KOPE!
černý je nezapojen a izolován v čokoládě.
Jinak dobře zapojeno,jen bych přehodil vodiče v bílé čokoládě: zž- N
hnědý-L
A radši se nejdřív zeptejte nás nebo elektrikáře než něco zapojíte nebo uděláte.
