doplněno 26.03.18 00:30:

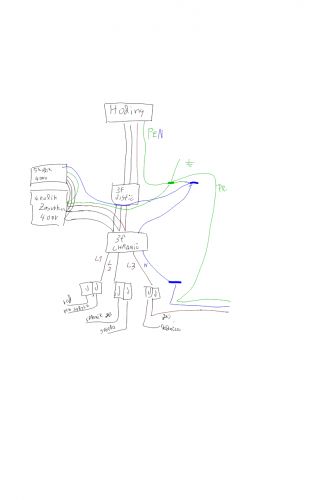

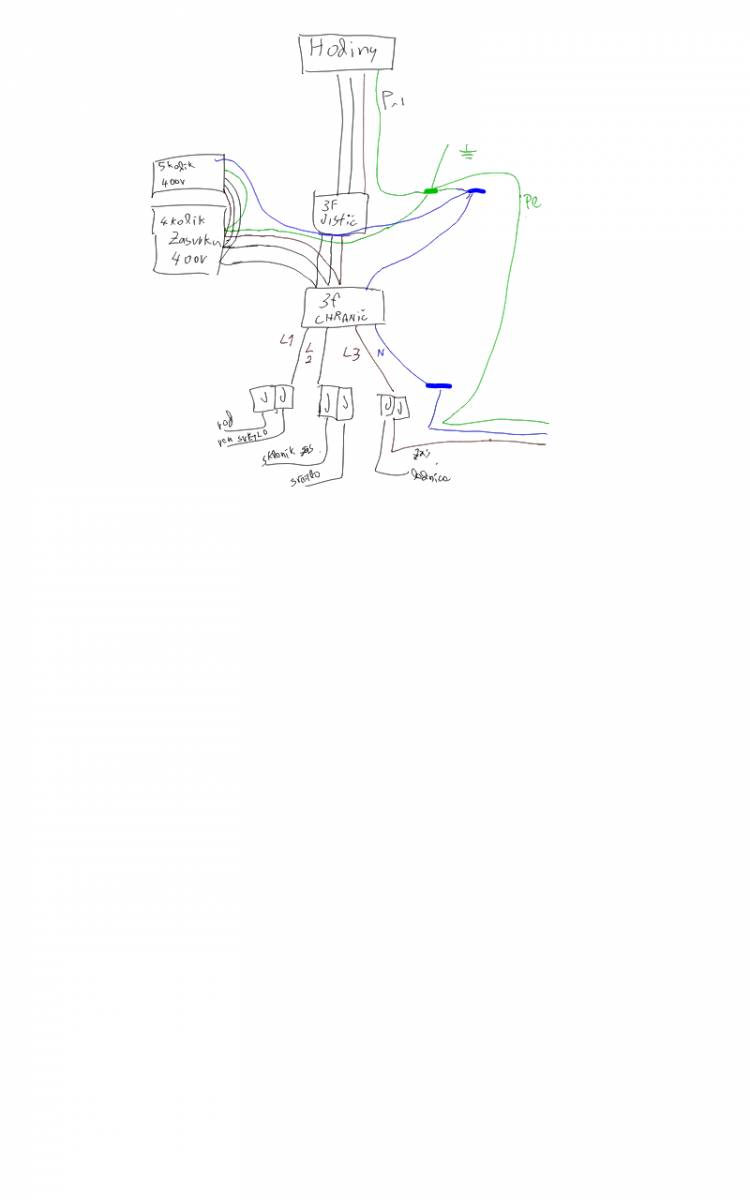

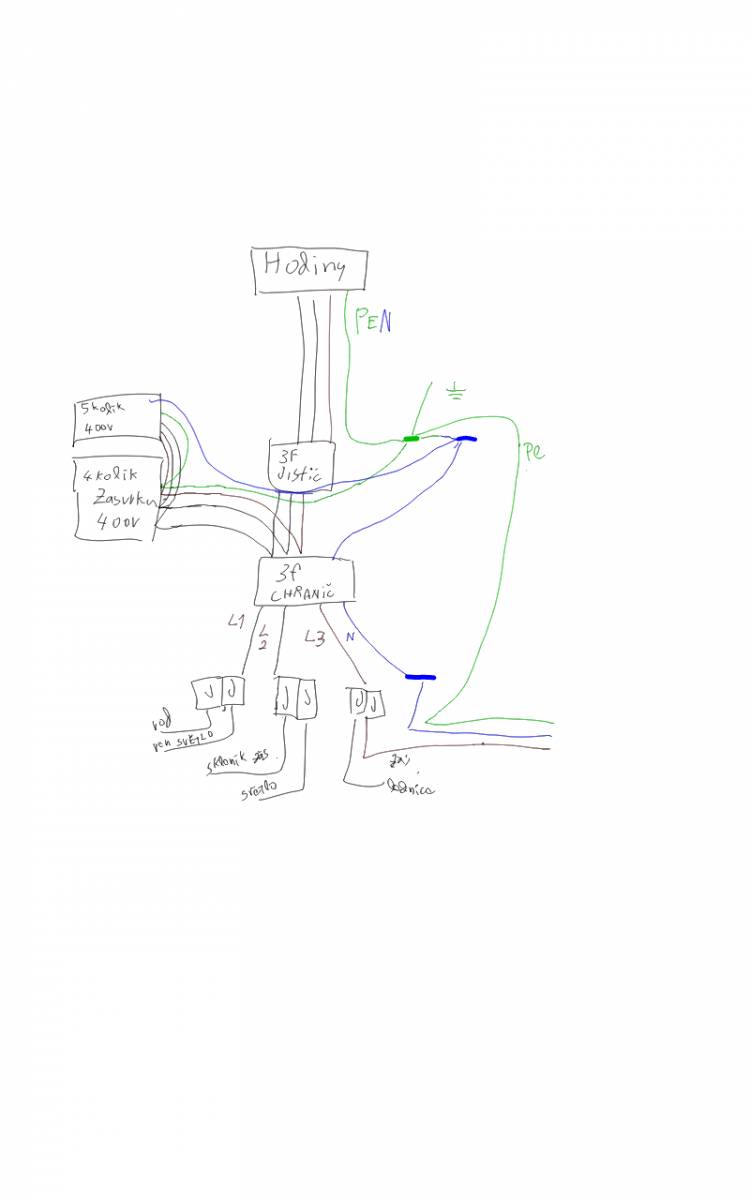

Lepsi obrazek
4x

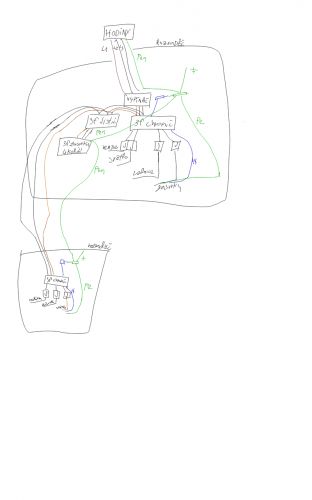

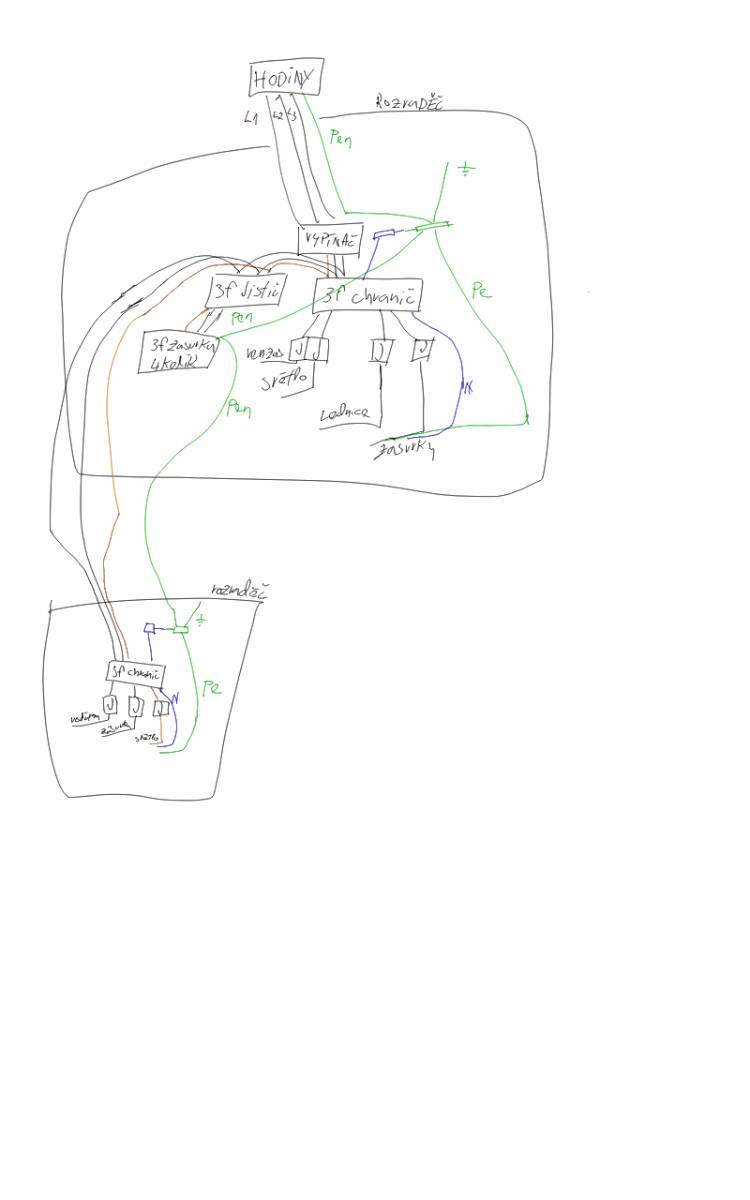

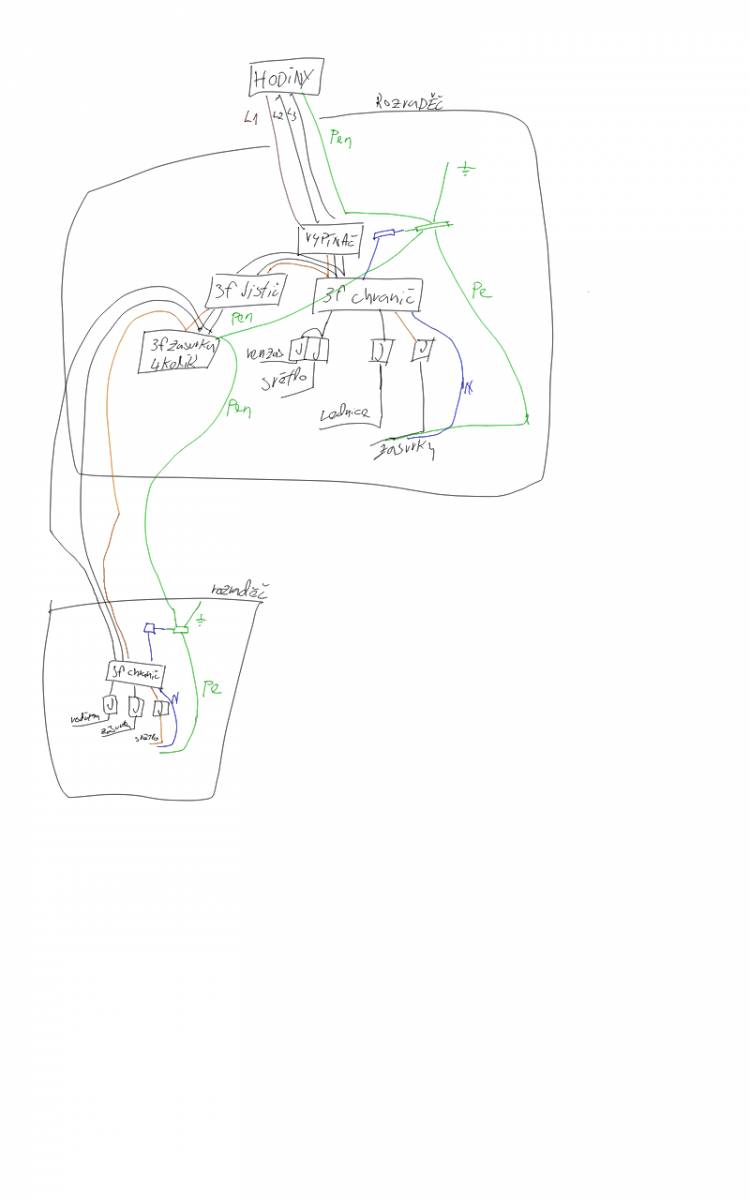

Zadavateli, zase špatně tentokrát jiným způsobem
... Opravdu bude nejlepší pozvat někoho přímo na místo, ať to vymyslí, když naživo uvidí všechny specifika místa té instalace. My Vám tady třeba řekneme, že se PEN nesmí použít za bodem rozdělení na PE a N, třeba z Vás dostaneme materiál a dimenzi stávajícího kabelu, jestli ho jako PEN vůbec lze použít, i k tomu chrániči na zásuvku 400V Vás dovedeme, zásuvku 4p/5p taky dokážeme vyřešit, štítky na rozvaděče bysme poradili, dokumentaci možná taky ale prostě je to nad možnosti času co tomu chci věnovat a navíc bez znalosti místa jsou všechny tyhle rady "bez záruky". Je to takové napůl věštění, předpokládání a zjednodušování. Třeba materiál těch chat, i ten může s celým návrhem dost zamávat. Je tady spousta souvislostí které je nutné brát v úvahu a není v možnostech téhle komunikace je všechny pojmout.
2x
Já vím, že to nechceš slyšet, ale podle stylu otázky a obrázku se mi zdá, že o el. instalaci toho moc nevíš. Proto bych ti vřele doporučil, pokud už si to nutně chceš dělat sám, sežeň si ochotného elektrikáře předem, který tě při práci aspoň povede. Protože mám pocit, že by ti z toho mohl vzniknout škaredý a možná i nebezpečný bastl, který by revizí stejně neprošel.
No tak pokud děláte rekonstrukci elektriky a necháte tam kus původní instalace (nebo dokonce kus nově uděláte podle již neplatných předpisů) bude to bastl v každém případě.
Až si časem pořídíte nové stroje, budete to zase předělávat? Není jednodušší přepojit ty staré stroje podle nových předpisů? Mimochodem, každou 3 fázovou zásuvku byste měl mít jištěnou samostatně.
0x
Je pondělí ráno, tak budu stručný a zřejmě neobsáhnu všechno... ale:
1. Zásuvky 400V nesmí být v jednom okruhu různého provedení
2. Zásuvky 400V jestli je to někde na chatě, tak nesmí být bez doplňkové ochrany proud. chráničem
3. Jeden proudový chránič nesmí chránit víc než jeden okruh světel.
4. Jestli to chcete páchat sám a je Vám líto pár korun za projekt, absolutní minimum co by bylo rozumné, tak zavolejte revizáka, domluvte se s ním, že výchozí revizi na to bude dělat on, tak ať to s Vámi projde a řekne si jak to chce. Dokumentaci, výrobní štítky rozváděčů, vhodné kombinace ochran, volba vedení a přístrojů vzhledem k vnějším vlivům a další a další to není žádná sranda a jestli můžu soudit podle položené otázky, tak to sám nezvládnete.
5. Ať už to uděláte jakkoliv, přeju Vám, aby Vám chata od elektroinstalace neshořela a nikdo tam při požáru nezůstal.
0x
Nechcete radu, že si máte zavolat elektrikáře, tak Vám ji nedám. Ale smiřte se s tím, že to po revizi budete ještě několikrát předělávat, než ho konečně zavoláte.
doplněno 26.03.18 09:27:
"...kdyz mam 7 jisticu, tak musim mit asi 7 chranicu..."
To je samozřejmě nesmysl (nevím, kde to "Multiparanoik" vzal). Na celou chatu by Vám 1 třífázový chránič stačil, ovšem problém je v tom, že pro funkci chrániče je potřeba pětivodičový (třívodičový) rozvod. Mimo to ale musí být pro jeho správnou funkci splněno ještě pár dalších podmínek. Chránič pak musí být dimenzovaný minimálně na stejný proud, na jaký máte hlavní jistič.
doplněno 26.03.18 09:33:
...pardon - "malyparanoik"
A je to jeho bod 3.
Multiparanoik
to vzal v ČSN 33 2130 ed.3 čl. 5.2.9 ...cituji:
"Je-li v prostorech bytových domů, občanské výstavby a na pracovištích užito proudových chráničů, pak žádný proudový chránič nesmí chránit více než jeden světelný obvod."
Změna Z1 z ledna 2018, cituji:
"Každý koncový světelný obvod v bytech a obdobných prostorech pro ubytování se vybaví doplňkovou ochranou pomocí proudového chrániče, jehož jmenovitý reziduální proud nepřekračuje 30mA."
Obdobně je to i v ČSN 33 2000-4-41 ed.3 která už taky platí, i když ještě v souběhu s ed.2.
Uvidíme jak se výklad téhle záležitosti upřesní, nicméně aktuálně je to platné takhle.
Tak to sorráč. Vzhledem k tomu, že už se pár let zabývám elektrikou více-méně jen okrajově, takhle nové předpisy neznám.
Co je to zase za ptákovinu? Nedávno běžné světelné okruhy nemusely mít chránič vůbec, teď musí mít každý okruh samostatný chránič? A zanedlouho bude asi muset být chráněný každý lustr zvlášť...
To je zase nějaký nesmysl z EU?
O škodlivosti EU je zbytečné mluvit a odkud tahle věc přišla... no radši jsem o tom ani nepátral, akorát bych se naštval. Myslím že v základu to asi byla dobrá myšlenka, ovšem uchopená naprosto kreténským způsobem.
Do čeho laici nejradši rýpají? Do světel... takže dát všechny světla pod chránič, to beru jako krok správným směrem. Pak ale nejspíš přišel nějaký kretén, možná výrobce chráničů, a prosadil si tam požadavek na "co obvod světel, to chránič". Navíc tak blbě napsané...
Nicméně! Aktuálně je to takhle platné a kdo to tak neudělá a něco se stane... tak má vinu. Revizák to nemůže pustit výchozí revizí do provozu, když jsou tam závady - ty se musí odstranit před vydáním kladné výchozí revize.

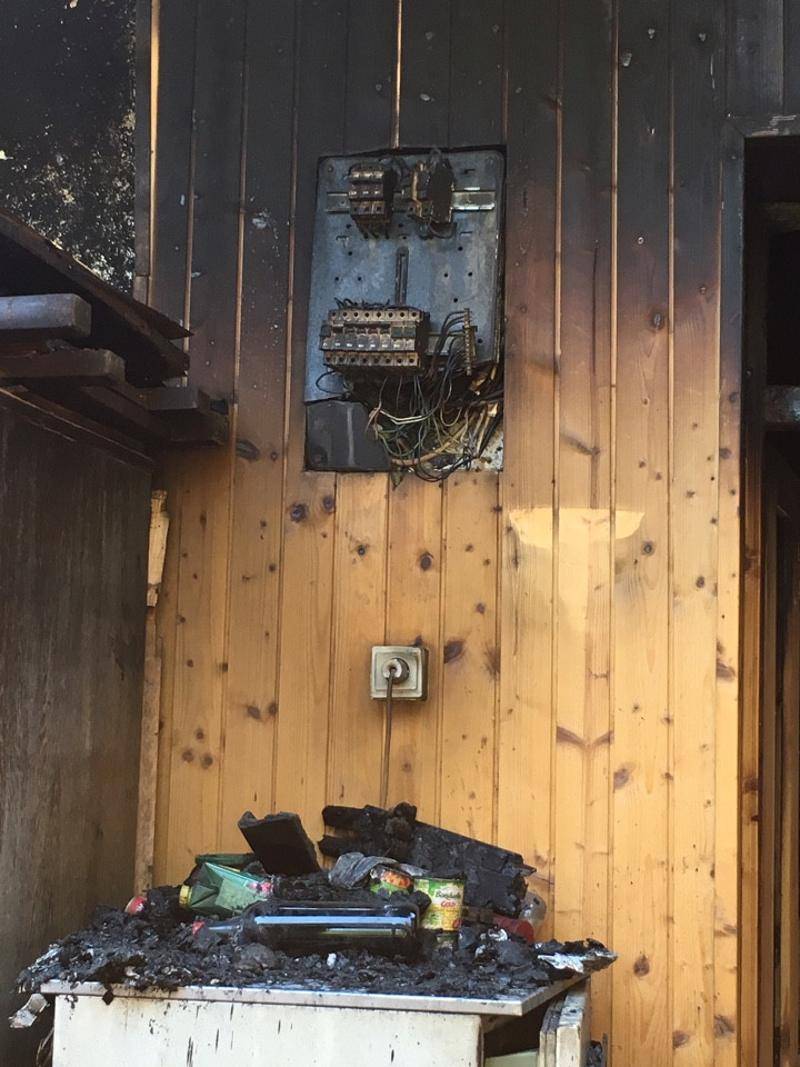

Ještě mám v živé paměti požár chaty, kde uhořela máma a dvě holčičky 5 a 8 roků staré, otec to přežil, ale následně zemřel na rozsáhlé popáleniny. Příčina byla s největší pravděpodobností v elektroinstalaci. Stačí se podívat na fotku "rozváděče" a člověku je jasné, že to tam nebylo úplně košer.
Takze nemuzu zapojit trifazovy chranic na cely okruh? A kdyz mam 7 jisticu, tak musim mit asi 7 chranicu, zejo?doplněno 26.03.18 09:16: A ja myslel ze nemuzu vest 4 kolikovou 400 V pres chranic kdyz nema nulovy vodic
"...ze nemuzu vest 4 kolikovou 400 V pres chranic..."
Ne, to skutečně nemůžete. Přečtěte si něco o tom, jak proudový chránič funguje (a radši si přece jen zavolejte toho elektrikáře).
Když pominu, že by se mělo všechno tahat už dávno tří/pětivodičově, tak čtyřpólová zás. 3x400V+PE přes prouďák jít může. Ovšem nelze z ní pak nápájet spotřebiče vyžadující klasicky třeba napájení ovládání 230V z přívodu. Na klasickou míchačku s jedním vypínačem, jedním motorem bych o prouďáku zrovna vůbec neváhal.
