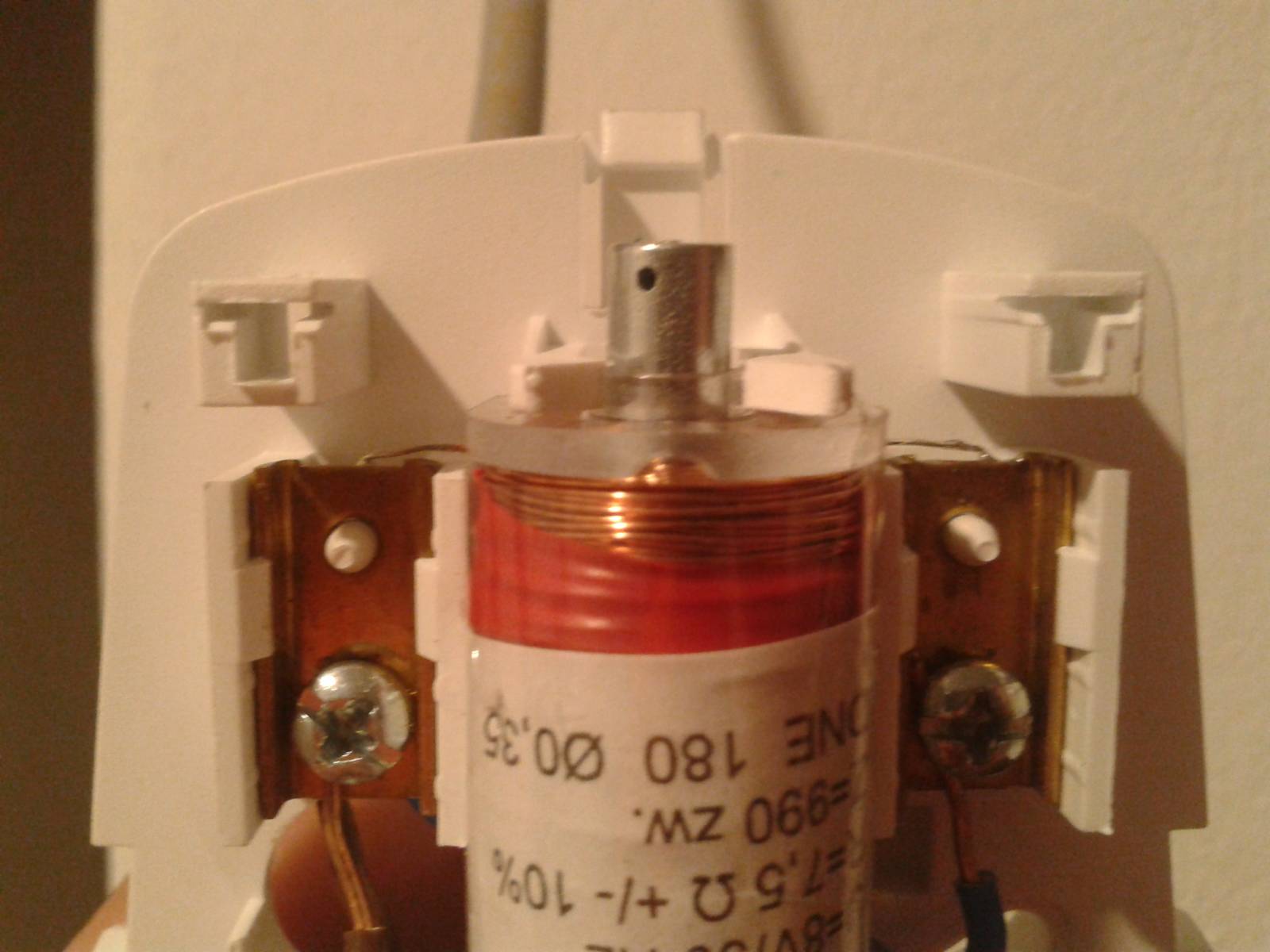

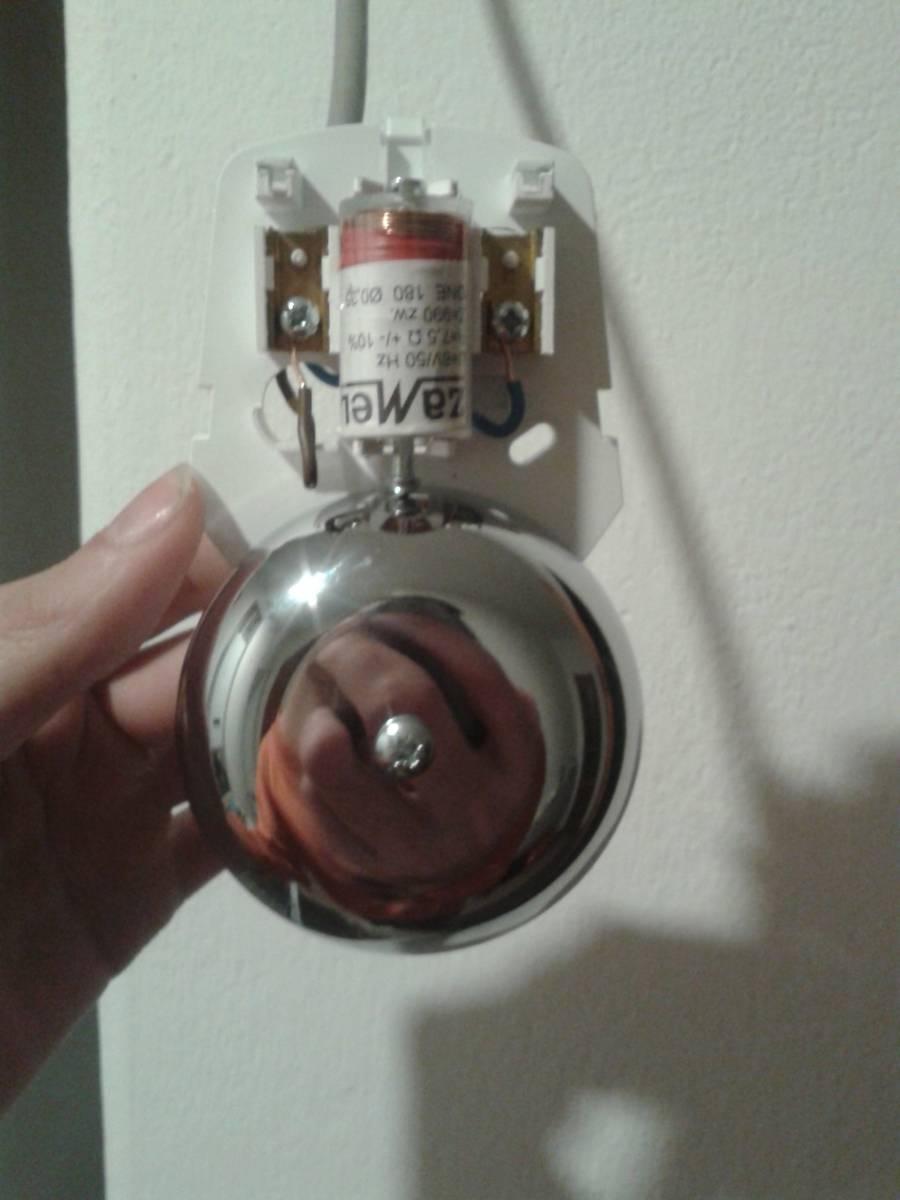

Máme nový domovní zvonek polského výrobce Zamel. Zvonek je zapojený dle návodu, ale není funkční. Proč? Pár tipů mám (podle mě chyba souvisí s horní částí zvonku nad cívkou - nic není provlečeno skrz otvor), ale nejsem si jimi jistý. Poradíte? Fotografie přikládám. Předem děkuji.
1x
Toť princip...

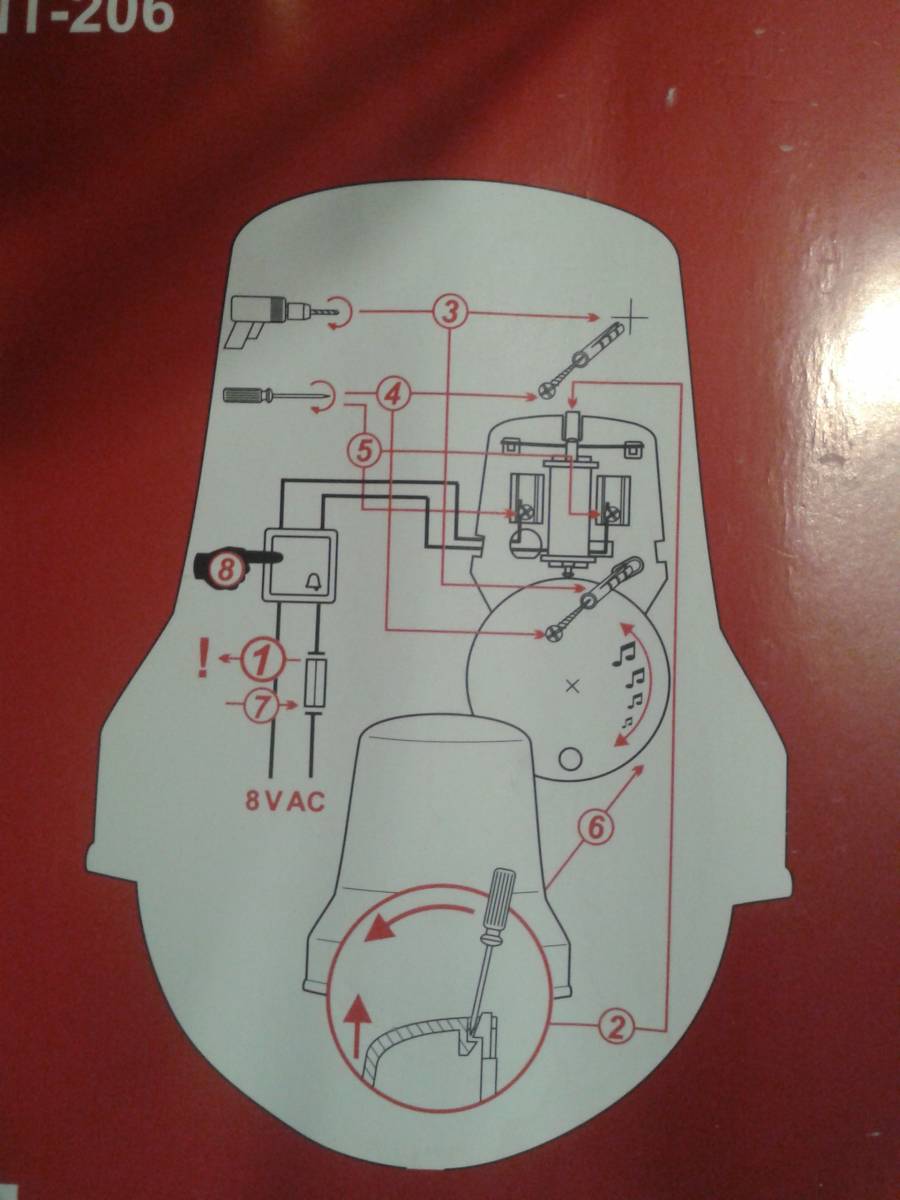

Zapojené máte podle schéma? Při připojení napětí je cítit nějaký pohyb kotvy, teda jádra?
Na fotkách je vidět kotva ve dvou polohách, proti kreslenému obrázku se zdá, že tam chybí pružný prvek, který udržuje kotvu ve střední poloze.
To by ale nemělo bránit jejímu pohybu v magnetickém poli cívky.
Máte možnost změřit cívku, zda není přerušené vinutí?
doplněno 10.02.18 22:48: Řekl bych, že pružný prvek udržuje kotvu ve střední poloze. Podle polarity stř. magn. pole potom kmitá kotva na obě strany od klidové. Je to na AC...
Jiné by to bylo na DC, potom by ale bylo potřebné i Wagnerovo kladívko, teda prerušovač... Tam by byla kotva podle kolegy výše v klidu na vzdálenějším konci dráhy.
0x
Na jaké napětí máte připojen tento zvonek? Je to střídavé napětí 8V z transformátoru? Pokud je připojen na odpovídající napětí, nezvoní vůbec, ani nedrnčí? Ani pokud otočíte "misku"trochu doleva? Kovové jádro se pohybuje volně v cívce?
Už to vidím, hejkale, navedl jste mne...nahoře dírkou v jádře byl prostrčen ocelový drátek(alespoň to na drát vypadá podle otvoru), zajištěný vlevo a vpravo v plastových náliscích...a tento pružný drát udržobal jádro v horní poloze, držel jádro nahoře po přivedení napětí na cívku po vtažení jádra působil opačným směrem...zvonek zvonil...polohy jádra jsem si na fotkách v prvním okamžiku nevšiml...
Jádro se pohybuje volně. Napětí by mělo být správné-zvonek je zapojený přes zvonkové trafo.Momentálně vůbec nezvoní, pouze při zapojení "brní" celý zvonek, jak se jádro přitáhne k misce. Myslel jsem také na to, že v horní části chybí nějaký pružný materiál ( např. Drát), který by jádro vracel zpátky. Bude to pak fungovat? Jen mě překvapuje, že tento drát nebyl již v balení-zvonek je úplně nový.
0x
jednoznačně tam chybí ocelový drátek protáhnout jádrem a zavěsit do plastů, pokud je ztracen volil bych strunu
Všem moc díky za rady
