Dobrý den, prosím o radu jak zapojit termostat k vytápění...
Ze zdi vedou 2 vodiče jeden černý a druhý žluto zelený...

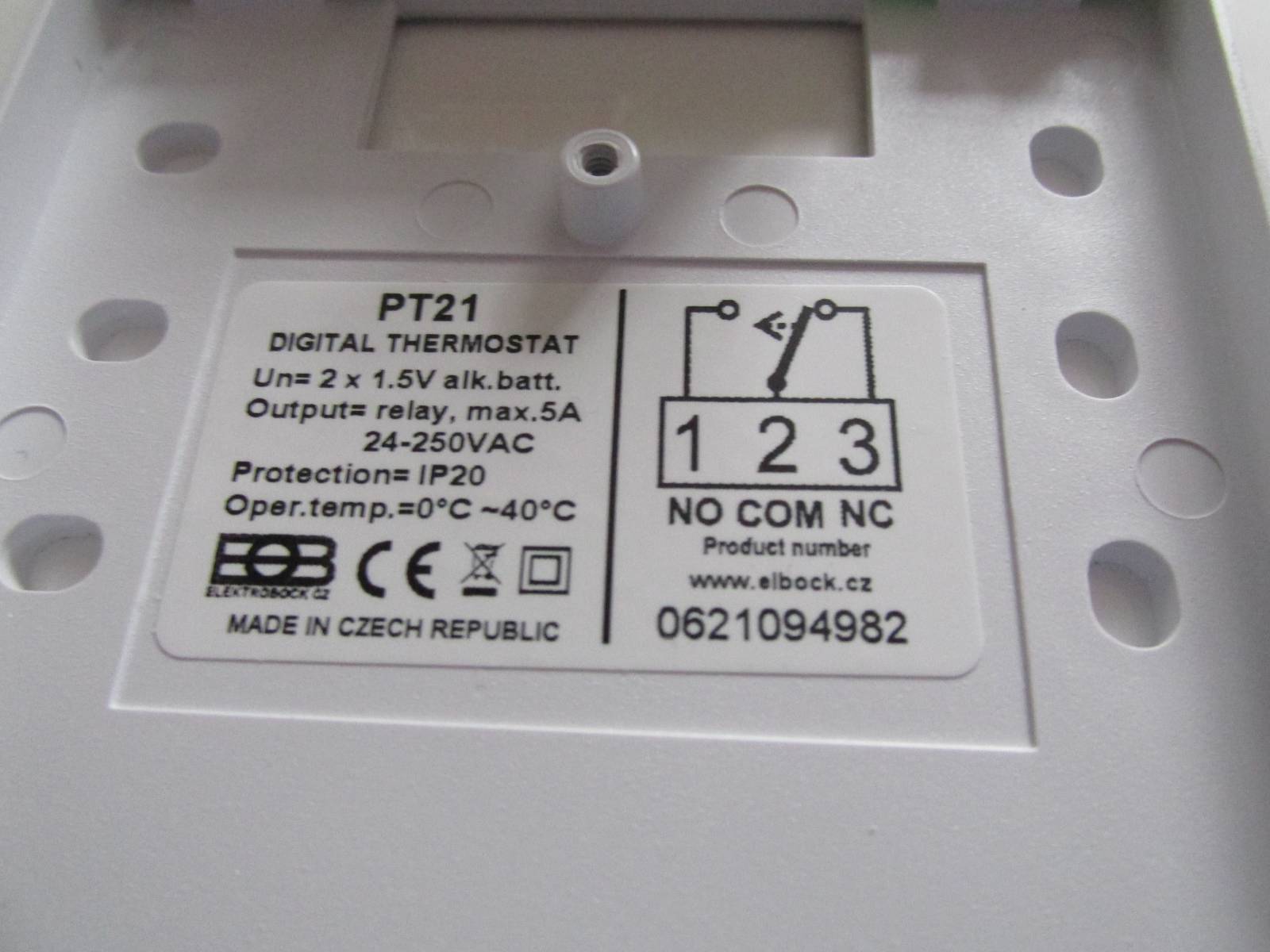

a na termostatu jsou sloty 1NO 2COM 3NC
prosím poradíte mi jak to mám zapojit?
1x
Ono je hlavně důležité, co ten termostat má ovládat. Běžné kolte fungují na rozpínací kontakt - ve Vašem případě označený NC, neboli pokud je chladno, termostat se sepnutý, po dosažení dané teploty se kontakt rozepne a tím se kotel vypne.
Ale pozor - nemusí to platit univerzálně, je důležité přesně znát jak má být daný kotel řízen ! Barvy drátů v tomto případě nehrají roli - chce to zjistit, jak je to zapojené na straně kotle.
1x
Dobrý den,
jestli to je ve spojení s kotlem Protherm Ray, zapojíte COM + NO. V kotli to pak bude 1+2 na svorkovnici K8.
doplněno 10.02.18 18:20:

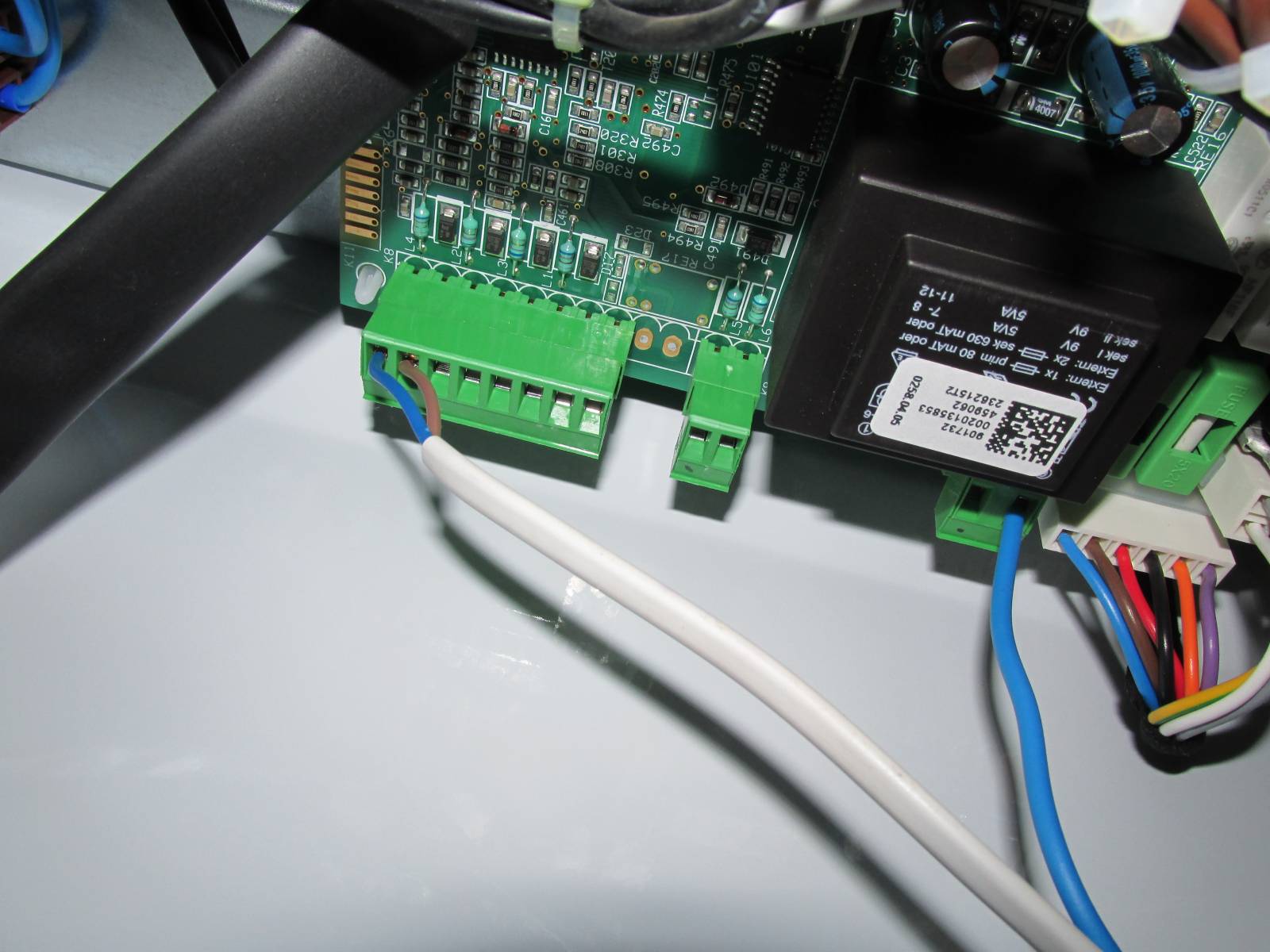

Ano, je to jedno. Za předpokladu, že ty dva vodiče (černý, z/ž) jsou spojeny s hnědým a modrým, které jsou na fotografii kotle.
0x
Zdravím , pokud se dráty co vedou k termostatu a ke kotli neshodují , tak bych je já osobně odpojil od kotle a ,,prozvonil". Pustil bych do něj nějaké bezpečné napětí a snažil se ho naměřit na druhé straně. ( nejsem elektikář , nevím jak to přesně popsat) Musíte ale mít 100% jistotu že se jedná o stejné vedení , aby jste si neodvařil kotel či termostat. Potom u termostatu nebudete zapojovat NC ( já si to pamatuji jako NiC tam nedávat
) Dráty potom můžete mezi zbývajícími NO a COM klidně prohodit.
