Jak zapojit přepinače

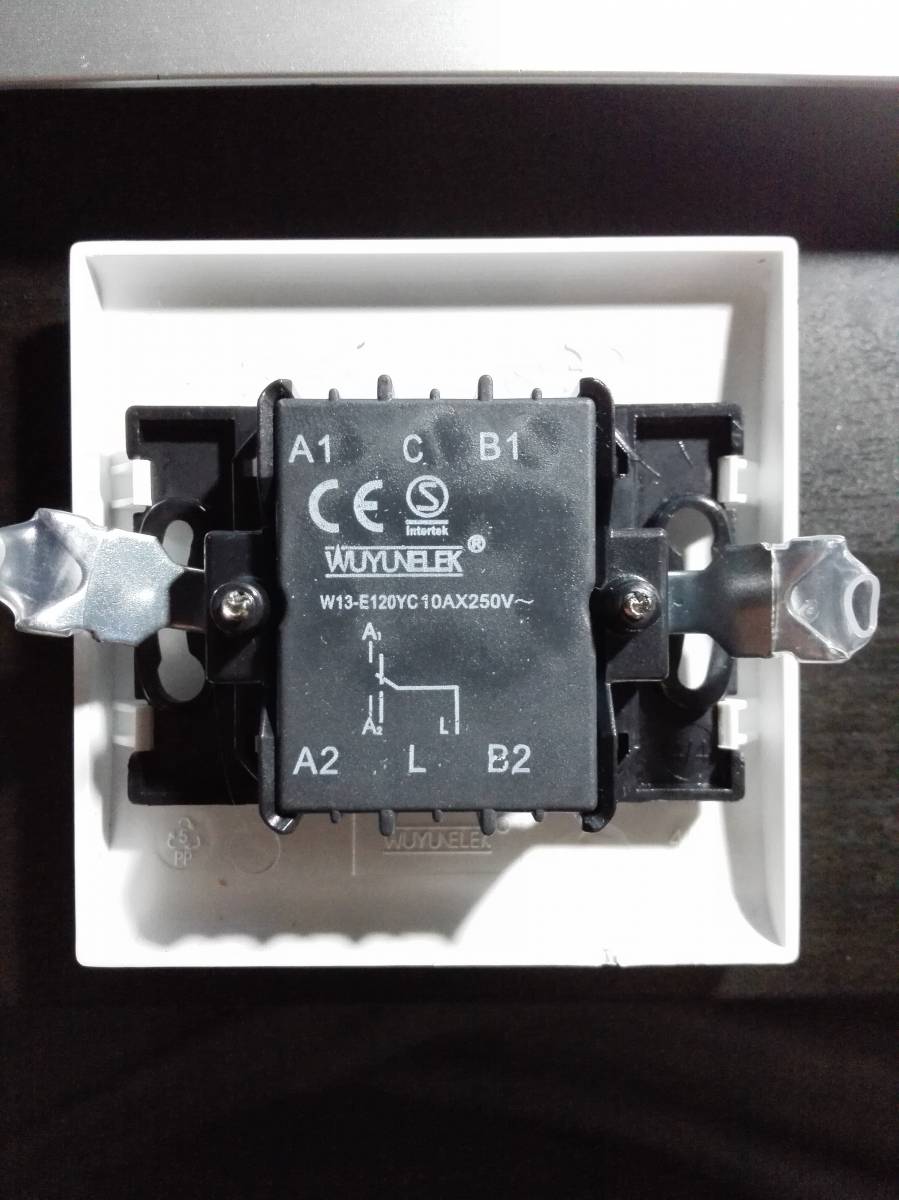

Podle schématu na přepínači ne.

Prakticky se podívejte jestli má 3 šrouby nebo 6 , v případě že jen tři, je to jen jednopólový přepínač

(o tom že je to čína...)

Ne, je to jednoduchý přepínač, tedy "6". Na 6+6 by musel mít dvě kolébky a druhou trojici kontaktů.

Chtel by ses zeptat.
Dle mne ne.

Zapojení je jednoduché. Ostrá fáze (od jističe) na svorku B2 prvního přepínače, svorky A1 a A2 propojit se stejnými svorkami druhého přepínače, ze svorky B2 druhého přepínače k žárovce.

No jasně, špatně jsem koukal , on ten obrázek trochu klame. Samozřejmě ostrou fázi na svorku L a vývod na žárovku rovněž ze svorky L. Ono je to docela logické.
