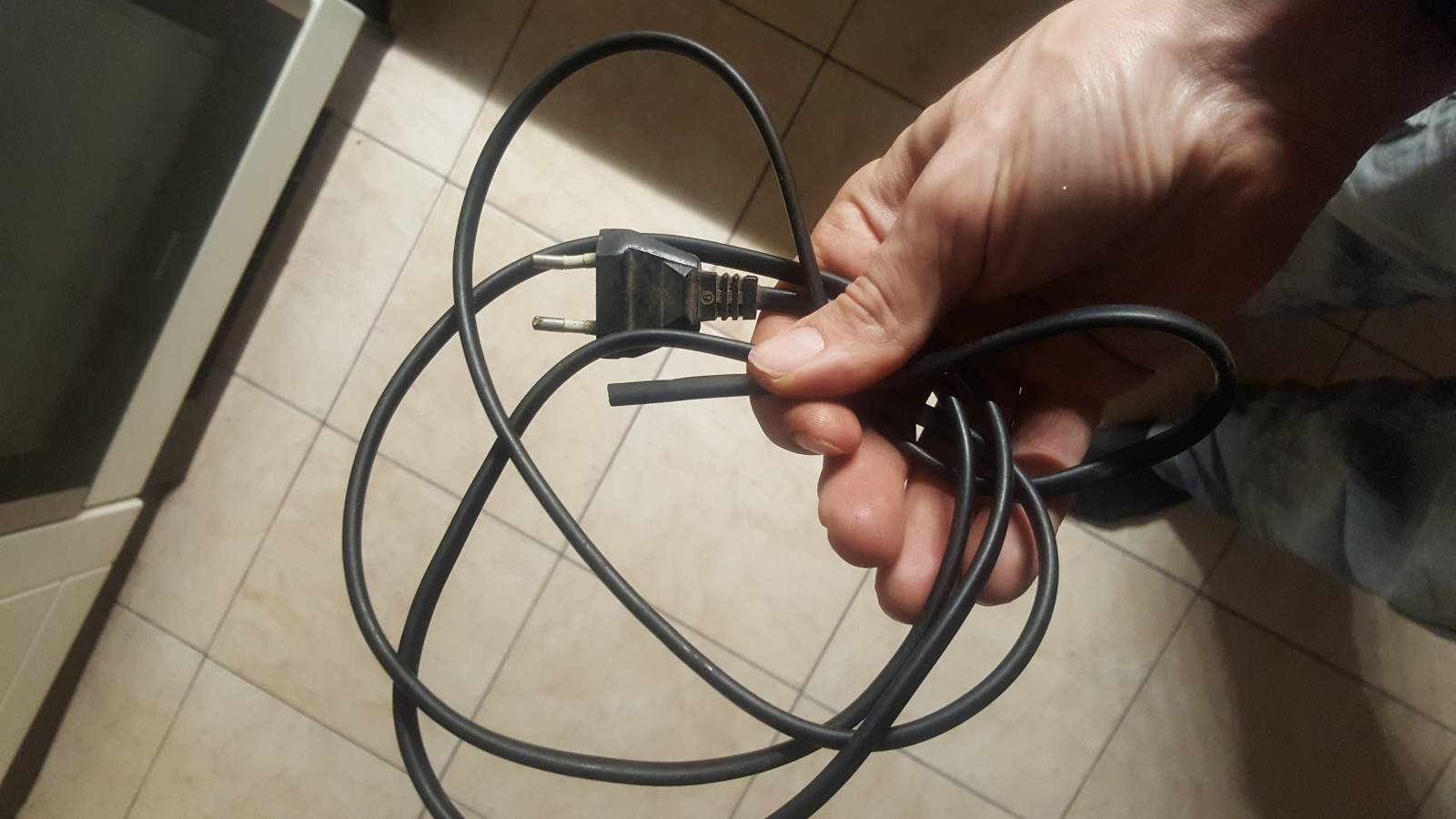

Chci domovni dratovy zvonek, jen nevim kam napojit v jisticich transformatorek, poprosil bych podrobne napsat.
Dekuji.kdyz odsroubuji kryt od jisticu tak ktomu jednomu sroubku a druhemu druhy co vede z trafa.
10x
Já vím, že tuhle radu asi nechcete číst, ale podle formulace Vaší otázky soudím, že o elektrice víte akorát to, že existuje. Takže moje rada zní - žádný kryt nesundavejte, kolem jističů choďte obloukem a na zapojení si zavolejte elektrikáře. Ono totiž i v takovémhle banálním případě může jít o požár, či v horším případě o život.
doplněno 11.01.18 08:26:

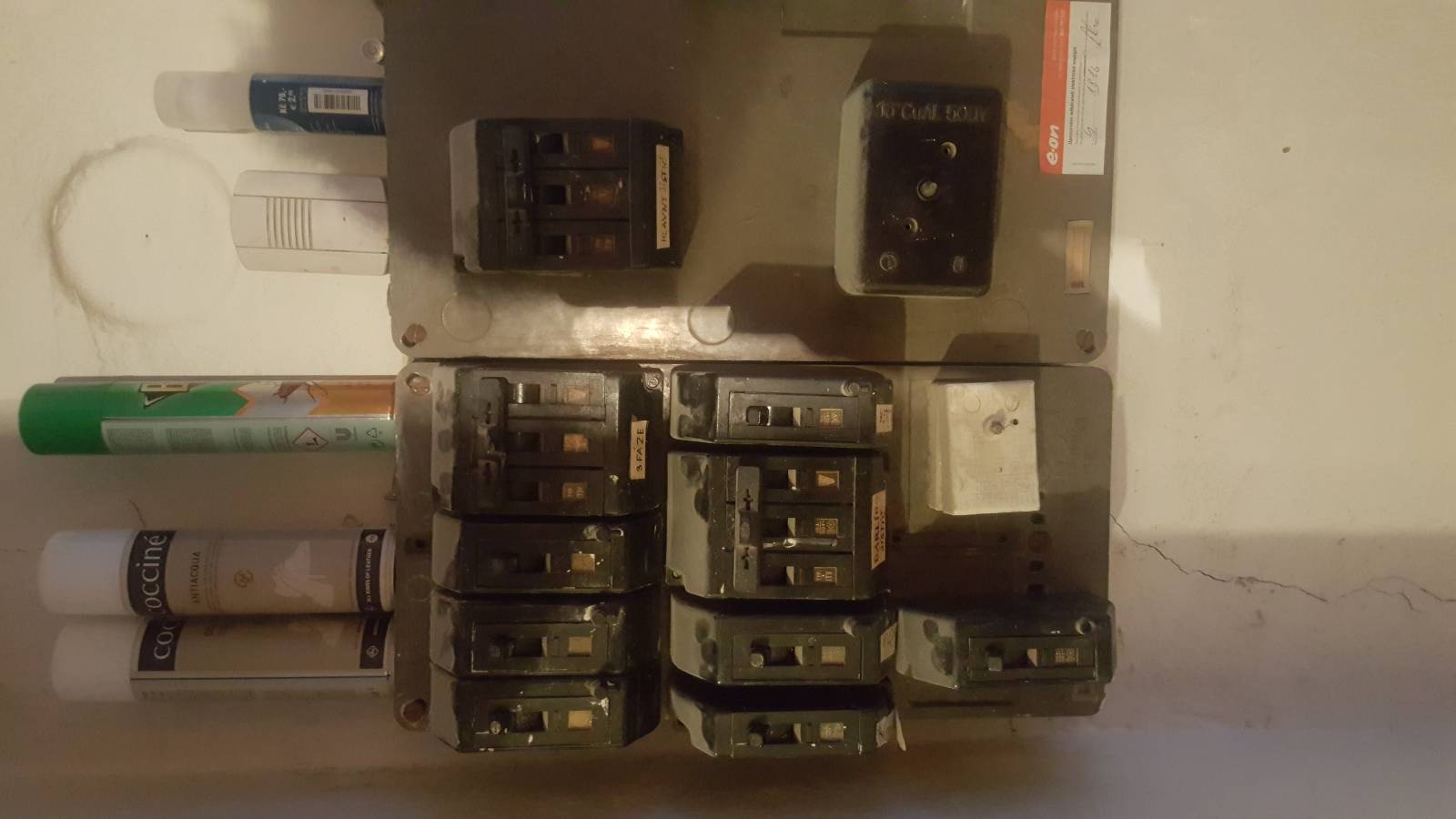

dabel - Podle té rozvodné desky soudím, že v nulovém můstku žádný modrý drát nebude, v lepším případě tam bude zelenožlutý, ale spíš jen zelený, nebo taky šedivý, pravděpodobně Al, možná i kombinace Cu s Al pod jedním šroubkem. Připojovat na svorku jističe další drát (často jiného průřezu) taky není práce pro laika. Transformátorek by měl mít rozumné jištění, když ho připojíte na jistič například 21 A, můžou nastat problémy. Zasahovat do téhle instalace se moc nechce ani odborníkům.
0x
A druhej přívod z trafa se napojuje na modrý nulový vodič - pod jističema bude svorkovnice s těmito vodiči
Jeden výstup z trafa na 5 voltú napojit na vypinač a z vypinače na přívod do zvonku
A druhej výstup z trafa na 5 voltú přímo na zvonek
Zdravím,
Má to zvonkové trafo zabudované nějaké jištění /pojistku/? Připojit zvonkové trafo bez jištění do zásuvky jištěné 16A jističem není také to pravé ořechové, připojit lze pokud bude zajištěna nepřetržitá přítomnost protipožární hlídky.
0x
Je to podle všeho soustava TN-C, zjistěte si hodnotu jističe pro světla, jestli bude ≤ 10A použijte měděný kabel 1,5mm². Fáze k trafu bude začínat za jističem světelného okruhu, nulák (PEN) půjde z nulovacího můstku, to je ta keramická hranatá věc. Když budete používat zásuvku, bude nejlepší použít tu pro nástennou montáž v krytí IP44, fáze se připojí na levou dutinku, nulák se odholí delší a připojí se nejprve na kolík a z něj pak na pravou dutinku. Dejte si pozor na vzájemný kontakt hliníkových a měděných vodičů, to nesmí nastat. Hrozí to zejména u jističe. Nejprve si to projděte, ať víte jaký materiál bude potřeba a v prodejně elektro poradí vhodný materiál na spojení Cu s Al i kabel a případně zásuvku. Nebudete-li si jistý, pořiďte fotky do telefonu a ukažte jim to.
