Zdravím,
V práci se dohaduju s naším elektrikářem o zapojení a funkci chrániče.
Máme topné těleso 1,8kw zapojené na 400V
Z tělesa vedou 4 dráty 3xF + PEN
V rozvaděči je osazený chránič 4P 25A 30ma pro ostatní elektro.

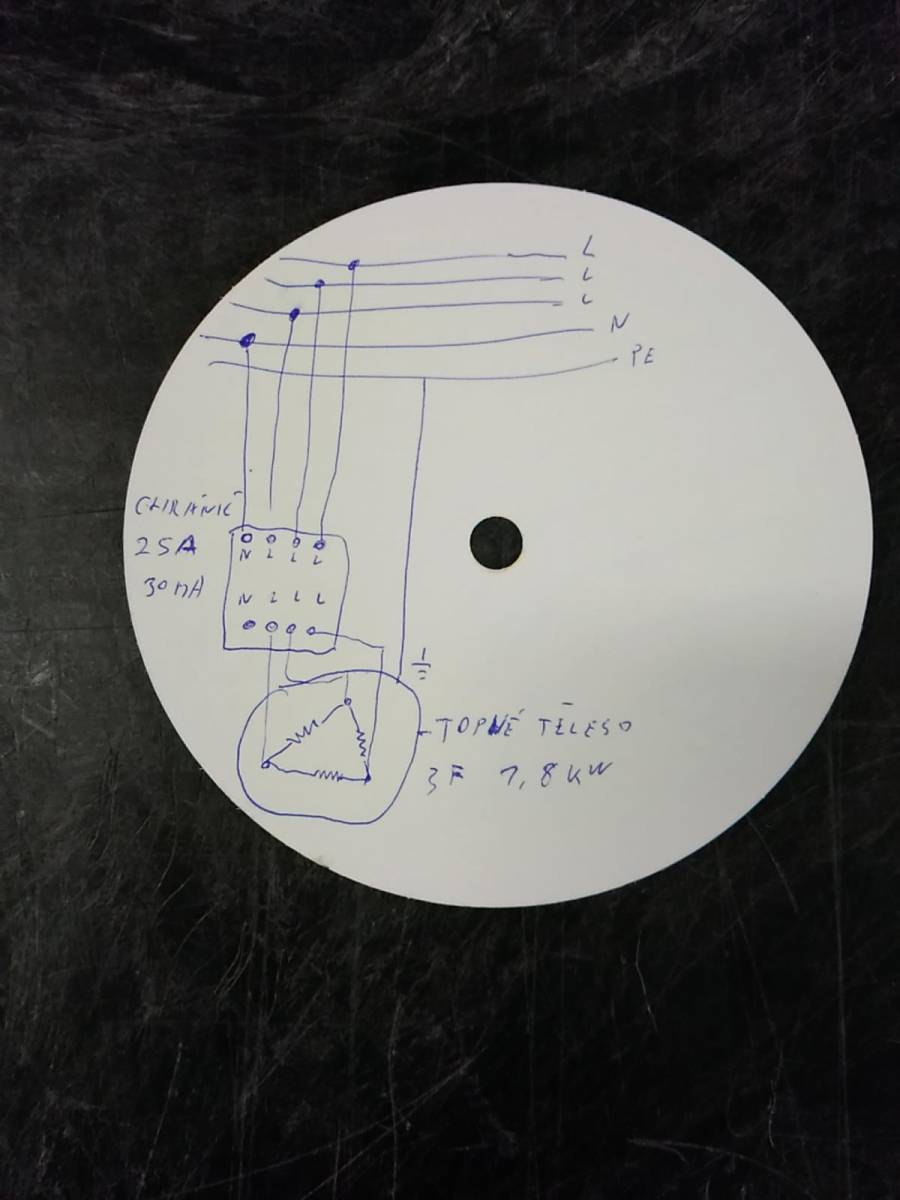

Zapojení viz obrázek.
Já tvrdím že při tomto zapojení by chránič neměl vůbec reagovat a on tvrdí že by měl.
Kdo z nás má pravdu?
![Chránič pro 3f topné těleso]()
V práci se dohaduju s naším elektrikářem o zapojení a funkci chrániče.
Máme topné těleso 1,8kw zapojené na 400V
Z tělesa vedou 4 dráty 3xF + PEN
V rozvaděči je osazený chránič 4P 25A 30ma pro ostatní elektro.
Zapojení viz obrázek.
Já tvrdím že při tomto zapojení by chránič neměl vůbec reagovat a on tvrdí že by měl.
Kdo z nás má pravdu?
6 odpovědí na otázku
Řazeno dle hodnocení
0x
Jo je to asi PE, nicméně to je jen slovíčkaření...
Jak ale může chránič reagovat, když ta PE do něj vůbec není zapojena... Takže chránič nemá jak zjistit že něco přes PE teče.![Chránič pro 3f topné těleso #2]()
![Chránič pro 3f topné těleso #3]()
Jak ale může chránič reagovat, když ta PE do něj vůbec není zapojena... Takže chránič nemá jak zjistit že něco přes PE teče.
Protože na tom principu chránič přesně funguje. Bez poruchy jde přes chránič tam i zpět pořád nulový proud, když sečtěte proudy všech fází a nuláku, vyjde vám nula. Když proud začne unikat jinudy, tedy přitéká přes chránič, ale už tudy neodtéká, součet už není přesně nula a pokud je víc než udaných 30 mA, tak vypne.
Takže když jedna část tělesa bude mít trochu jinej výkon než ostatní 2, bude chránič stále vypadávat.

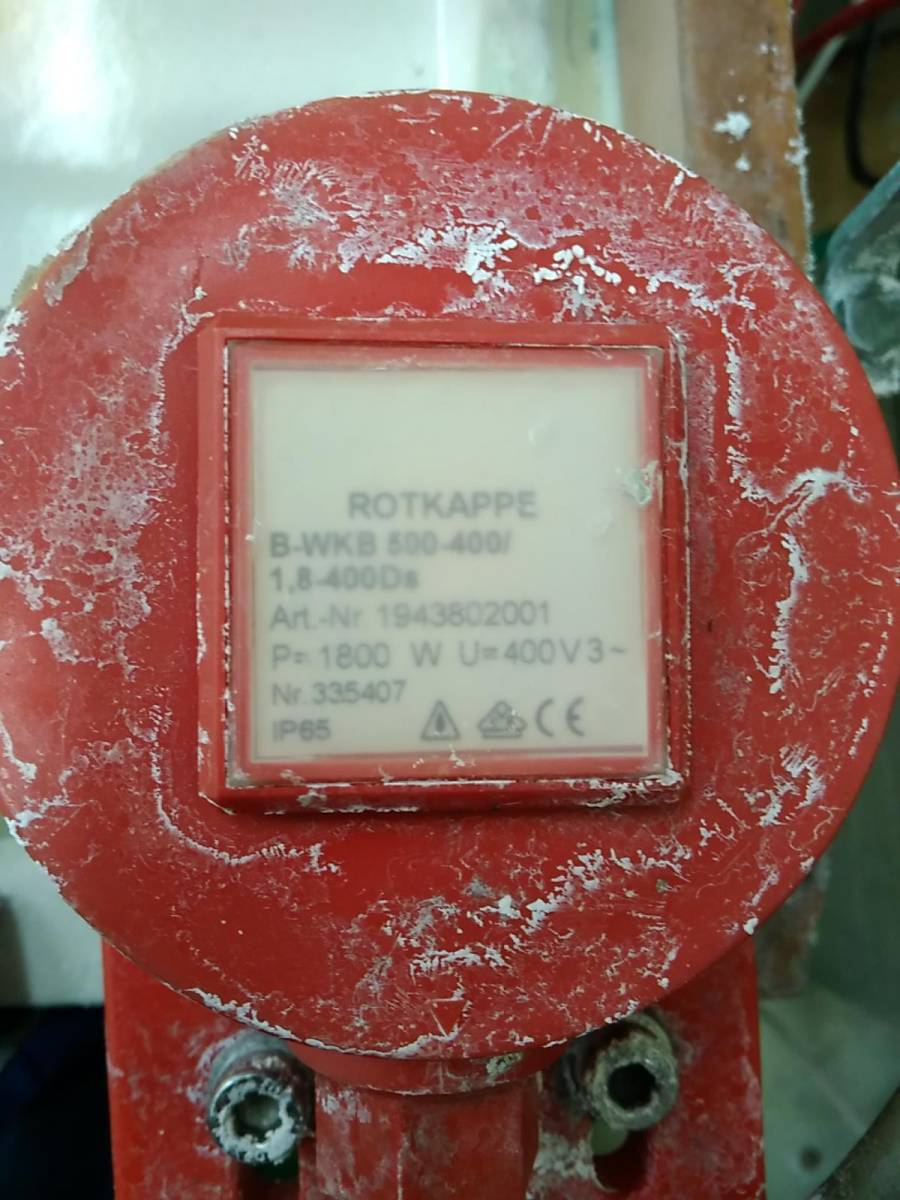

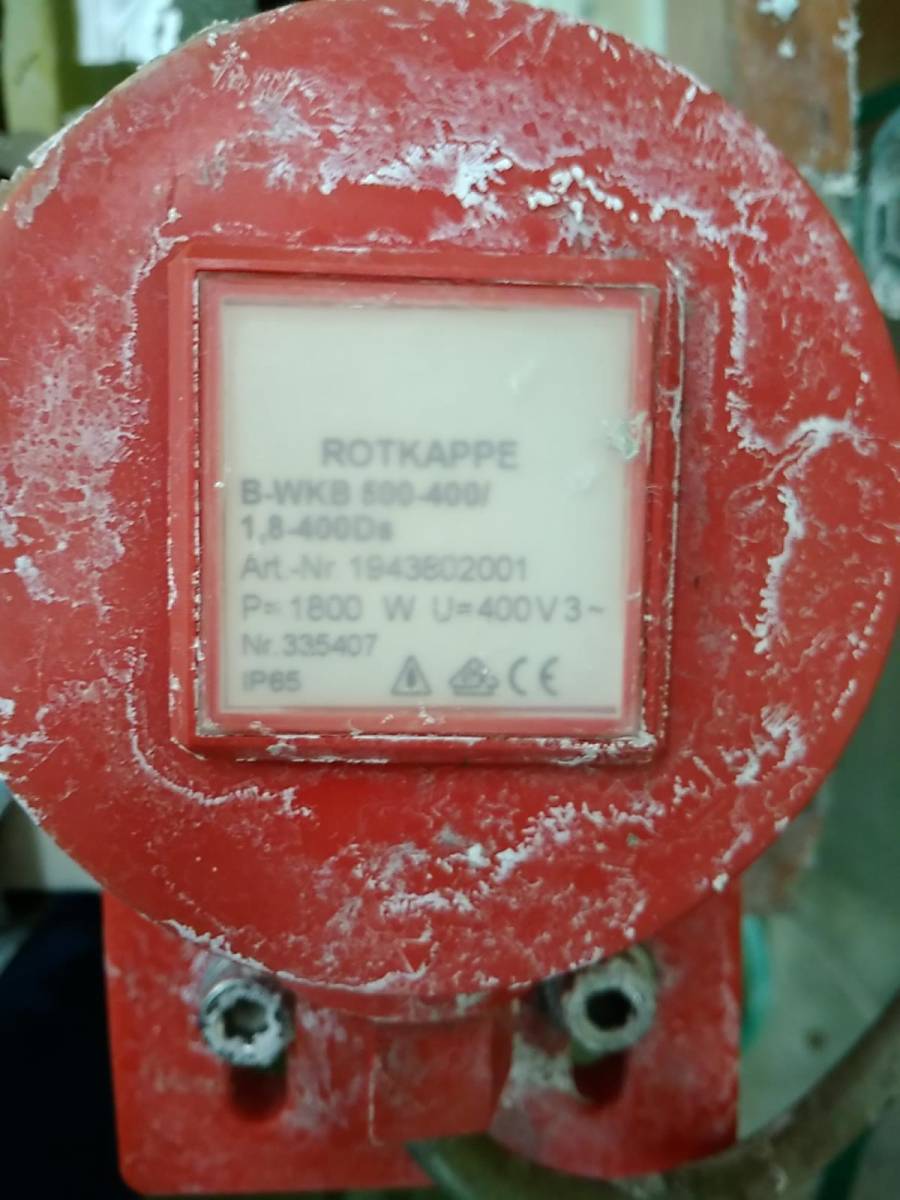

doplněno 02.01.18 08:45: Zkoušel jsem hledat datasheet od toho tělesa a zjistit jestli jsou cívky opravdu do trojúhelníku nebo jestli to není jen 3x230.
Bohužel jsem nic na telefonu nenašel.
doplněno 02.01.18 08:45: Zkoušel jsem hledat datasheet od toho tělesa a zjistit jestli jsou cívky opravdu do trojúhelníku nebo jestli to není jen 3x230.
Bohužel jsem nic na telefonu nenašel.
I když by měla některá část tělesa jiný příkon (tekl by jí jiný proud, než ostatními), součet proudů mezi fázemi bude stále nula (chránič nevypadne. Teprve v případě, že proud poteče někam mimo fázi, součet proudů ve fázích nebude nula a chránič bude reagovat.
doplněno 02.01.18 08:49:
I kdyby bylo těleso zapojeno do hvězdy, nic to věci nemění.
